На днях занимался улучшением "ламповости"  SE 6ж4/триод/- КТ120/триод/ с ТВЗ Rа=5ком. Сначала увеличил Rа, не то, совсем плохо, затем сделал Rа=3ком, получилось то, что искал. Как известно, с увеличением Rа искажения ум-ся, но это общие КНИ, нужно смотреть спектр, как говорится, лучше увидеть.

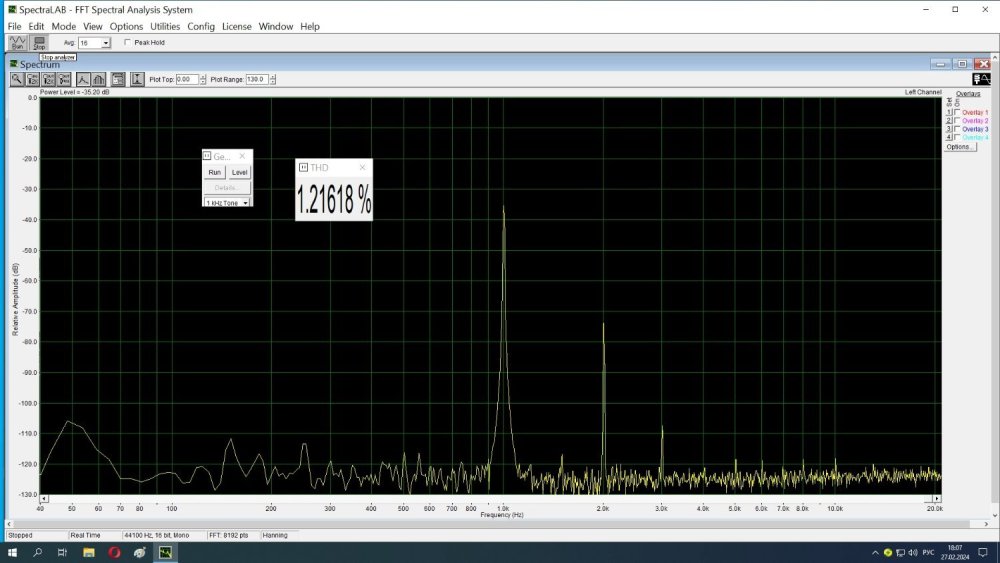

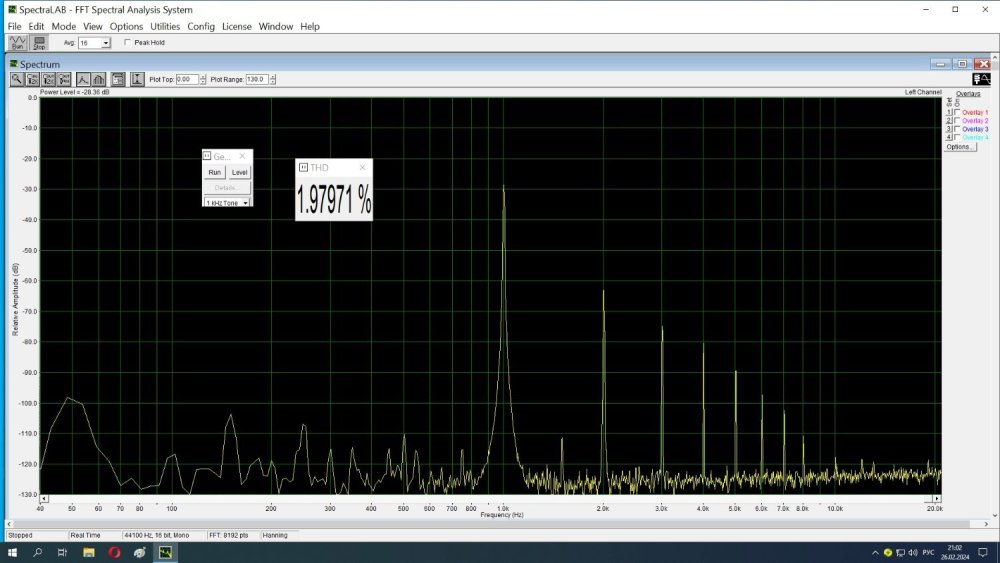

Спектры: 3ком, 5ком на 1вт, затем 3ком, 5ком на 4,5вт.

120-1вт-3к пр.jpg




  • Replies 125
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Dolboyacher
Dolboyacher

Несколько лет назад, на одном из этапов строительства своего усилителя, провел небольшой эксперимент; по влиянию постоянного магнита на спектр. Позже , используя еще более мощный магнит, добился более

Денис ДС
Денис ДС

Доброго времени.  Полагаю всем будет небезынтересно узнать, какие лампочки самые клевые в реале, а не только на бумаге по ВАХам.  Во вложениях архивы со спектраии ламп. Измерения осуществлял

GaLeX
GaLeX

Всем доброго здоровья! Спектры искажений определяют очень многое, без сомнений. Но не все. Тут уже уважаемый форумчане упоминали о том, что сам сигнал (по закону Кулона) возбуждает механические р

Posted Images

Денис ДС Proficient

Денис ДС

Posted
  • Author
Posted
20 часов назад, юрий робертович сказал:

Вечная проблема, СЕ на триоде кт88, 6550, кт120, 6п3с не звучит, спектр НЕ тот, не ламповый. В тетроде, с ООС





Схема весьма смешная - один развязывающий резистор в 23 ком чего стоит.

Режим 6с2с выбран, вероятно, для создания полного ощущения ламповости. Это помимо того, что при амплитуде сигнала на аноде более 20 В у всего семейства, вне зависимости от производителя, начинается резкий рост гармоник.  За что ее так, что она вам плохого сделала?

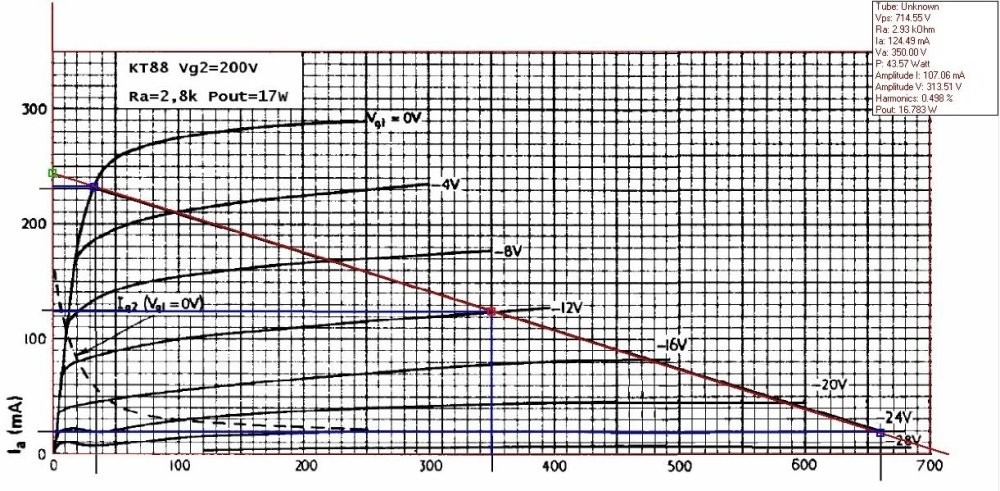

Кроме того, какая связь между триодным включением 88 и приведенными ВАХ ?

Владимир-П Enthusiast

Владимир-П

Posted
Posted

Посмотрел спектр пентода, не особо. Больше понравился PSE на 2-х 6п3с-е, интересный спектр и мощность до 9вт. Про строчные мне было сказано так:не звучат.


2х6п3с-е 1вт.jpg

  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted
16 часов назад, Владимир-П сказал:

Про строчные мне было сказано так:не звучат.

Спорное заявление. Звучат, просто не всем нравится менее "ламповая" подача. По мне, строчные дают более собранный и низкочастотный звук, проще получить всеядный усилитель с приличным басом, что частенько является проблемой для ламповых безОСых усилителей. В любом случае, в отрыве от схем и режимов, спор - пустое.

  • Like (+1) 1
Денис ДС Proficient

Денис ДС

Posted
  • Author
Posted
1 час назад, Dolboyacher сказал:

Спорное заявление. Звучат, просто не всем нравится менее "ламповая" подача. По мне, строчные дают более собранный и низкочастотный звук, проще получить всеядный усилитель с приличным басом, что частенько является проблемой для ламповых безОСых усилителей. В любом случае, в отрыве от схем и режимов, спор - пустое.

По моим наблюдениям строчные лампы в триоде в однотактных схемах обладают выраженным порогом изменения спектра от сопротивления нагрузки.  Порог  настолько выраженный, что увеличение приведенннго всего на 200 Ом "убирает" 4 и 5 гармоники под пьедестал шумов, но немного поднимают 2 гармонику.

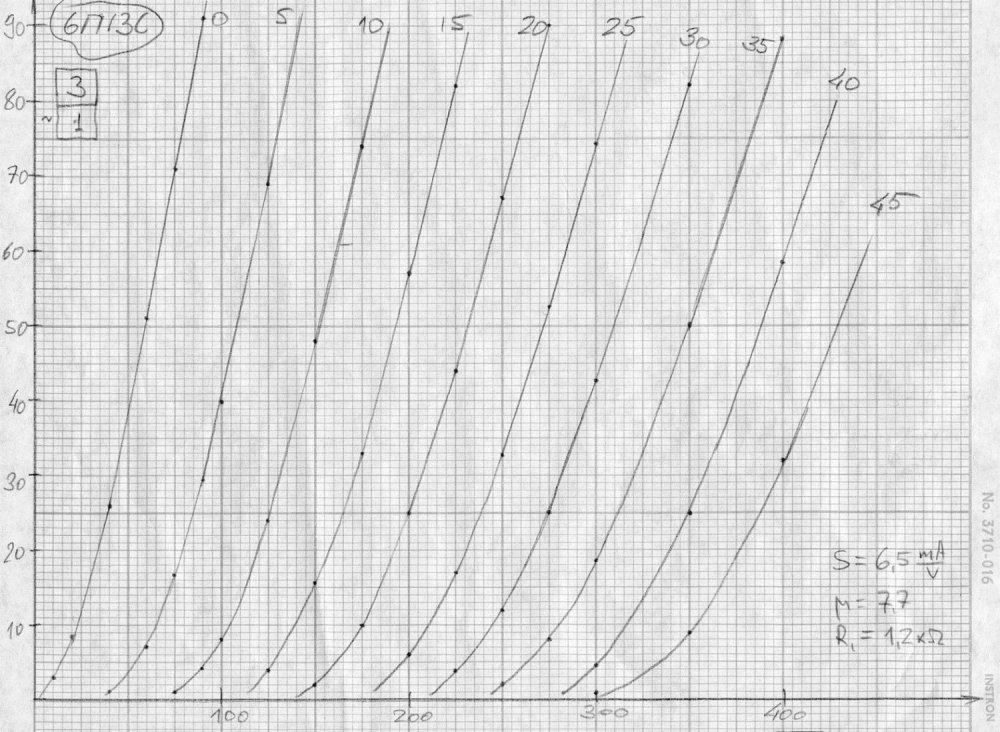

В наблюдениях участвовали 6п13с, 6п31с, 6п36с, 6п45с.  Естественно, режимы и трансформаторы отличались.

Денис ДС Proficient

Денис ДС

Posted
  • Author
Posted
2 часа назад, юрий робертович сказал:

30.11.2008г почитайте Александра Бокарёва, полезно

https://ldsound.info/pochemu-usiliteli-mogut-zvuchat-po-raznomu-fizicheskie-osnovy-yavleniya/

Почитайте лучше Войшвилло - это будет вам куда полезнее.

http://publ.lib.ru/ARCHIVES/V/VOYSHVILLO_Georgiy_Valerianovich/_Voyshvillo_G.V..html

Вообще-то тема не про звучаЧие лампы, а про спектры и что с этими спектрами делать., что бы из незвуЧаЧих получились обратно звуЧаЧие.

PS Тембральный окрас, вносимый исправными и настроенными однотактами, на 90% определяется спектрами гармоник.

  • Hmm... (-1) 1
юрий робертович Local

юрий робертович

Posted
Posted

"— Это несерьезно!" Кино Операция Ы

1974-1979, 0701, 1,5 года Электр. приборы, 2 года Усилители, настольная книга Войшвилло, лучше бы хотя прочесть

"Почему усилители могут звучать по разному, из LDS еще

Александр Ростов-на-Дону30.11.2018 на 07:36

Звук лампового усилителя прекрасно коррелируется с его спектром и слышен с первых звуков. Скажу больше, по виду спектра уже можно многое сказать о характере звучания.

И лучший звук дает усилитель с коротким быстро и логарифмически спадающим спектром. Тетрод в триодном включении обнаруживает высокий уровень 3й гармоники, а также наличие гармоник высокого порядка, нежели чисто триод , у которого основной тон, вторая- и третья тонет в шумах. С транзисторными усилителями на картинке вроде бы все красиво, но длинный мышиный хвост из гармоник высшего порядка однозначно скажется негативно на звуке. А еще такая вещь, как мнимое низкое выходное сопротивление, продукт обратной связи, в реальных условиях при работе с индуктивной нагрузкой, вдувающей ток обратно в усилитель, обрушивает эту красоту на раз-два. Есть методика по выявлению слабых мест усилителя, она описана ещё в 70-е годы Иваном Тимофеевичем Акулиничевым, прекрасно работает и помогает в построении приличной схемы.

А насчет мифов- так их тьма тьмущая и сколько ни рассказывай и не развенчивай – меньше их не становится. Любит народ тайны и сказки, никуда без них. Отнял сказку - и человек несчастен."

https://klausmobile.narod.ru/testerfiles/indexr.htm



karpov_e-spektry.pdf

  • Like (+1) 1
  • Smile 1
Денис ДС Proficient

Денис ДС

Posted
  • Author
Posted
3 часа назад, юрий робертович сказал:

— Это несерьезно!" Кино Операция Ы

1974-1979, 0701, 1,5 года Электр. приборы, 2 года Усилители, настольная книга Войшвилло, лучше бы хотя прочесть...

Дык, читайте снова, за 50 лет уже успели поди все забыть или наоборот, с высоты накопленного опыта что-то прочтется по-новому. ;)



3 часа назад, юрий робертович сказал:

Александр Ростов-на-Дону30.11.2018 на 07:36

Звук лампового усилителя прекрасно коррелируется с его спектром и слышен с первых звуков. Скажу больше, по виду спектра уже можно многое сказать о характере звучания.

 Забавно, спектры на 1 странице созданы в 2010-2011 гг., опубликованы на АПе в ветке "вахи, которые мы выбираем" в 2013 г.  пост А. Бокарёва от от 2018 г.  Получается до 2018 года вам сректры были неведомы, даже с учётом 0701 от 1979г. ))))

Денис ДС Proficient

Денис ДС

Posted
  • Author
Posted

Юрий Робертович, перестаньте со мной пикироваться и будем жить дружно.

А спектры и лампы неразделимы, как близнецы-братья... Ну, Вы наверное помните, это из Вашей молодости... И моей немного.

  • 4 weeks later...
GaLeX Expert

GaLeX

Posted
Posted

Всем доброго здоровья!

Спектры искажений определяют очень многое, без сомнений. Но не все. Тут уже уважаемый форумчане упоминали о том, что сам сигнал (по закону Кулона) возбуждает механические резонансы электродной системы. Если таковые есть в звуковом диапазоне - вот вам и вклад в пресловутую "сигнатуру", а заодно и ответ на вопрос, почему лампы разных производителей, дающие вроде одинаковый спектр, по-разному звучат. Это электромеханический эффект, сродни микрофонному, но в последнем источник - механические колебания, а в первом - сам сигнал. И если с микрофонным эффектом еще как-то можно бороться виброразвязкой и грузиками, то с электромеханическим - никак. Все никак не напишу статью на эту тему, хотя в задумке она уже несколько лет...

Как с этим жить? Вариантов два: либо выбирать лампы с "благозвучной" сигнатурой (механические разонансы в "благозвучных" местах), либо искать лампы, лишенные или почти лишенные таких резонансов в звуковом диапазоне. Как правило, это вибростойкие сверхминиатюрные лампы, да и то не все.

  • Like (+1) 2
  • Thanks (+1) 1
Денис ДС Proficient

Денис ДС

Posted
  • Author
Posted
6 минут назад, GaLeX сказал:

Как с этим жить? Вариантов два: либо выбирать лампы с "благозвучной" сигнатурой (механические разонансы в "благозвучных" местах), либо искать лампы, лишенные или почти лишенные таких резонансов в звуковом диапазоне. Как правило, это вибростойкие сверхминиатюрные лампы, да и то не все.

Жить как раньше уже не получится, "эт точно". Теперь, с учётом высказанного  коллегой Dolboyacher секретно-тайного рецепта снижения добротности электромеханических резонансов электродных систем эвп, придется проводить исследования магнитных демпферов для каждого типа лампочек.

Рецепт был проверен и были предложены  "рабрчие гипотезы" о механизмах влияния магнитного демпфирования.

Таким образом, к написанию Вашей статьи теперь придется привлекать соавтора с опытом построения магнитных демпферов.  )))

  • Cool (+1) 1
