Recommended Posts

Posted

Есть такой популярный из-за своей простоты и минимума деталей проект усилителя под названием "Черный холодильник". В это название каждый вкладывает свое понимание.

Неплохой вариант для тренировки в сборке и настройке транзисторных схем. Транзисторы можно пробовать любые, как германиевые, так и кремниевые.

При настройке может понадобиться подбор конденсатора C2, я на макете поставил 470 пФ. И может потребоваться шунтирование резистора R4 конденсатором малой емкости, но мне не понадобилось.

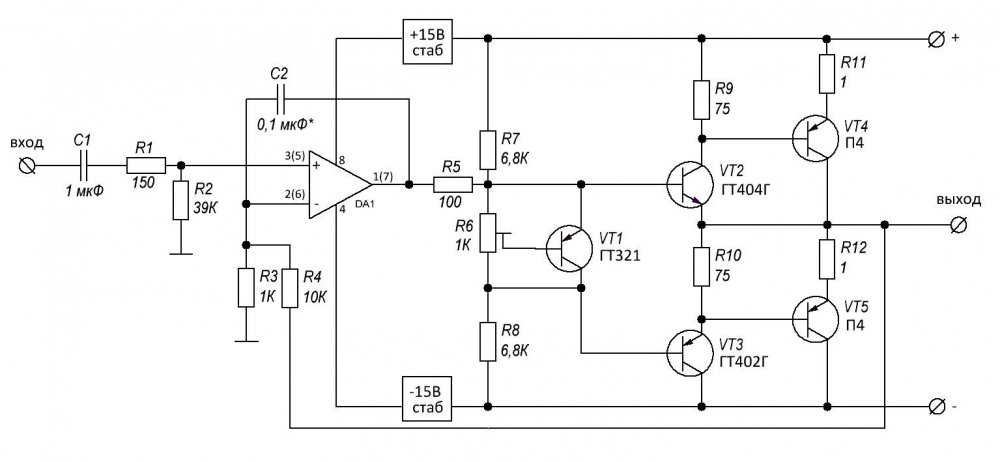

Перерисовал схему черного холодильника:


Решил собрать макет, т.к. некоторое время назад повторил усилитель для наушников Lynx HA-46, который порадовал звучанием, а это по сути то же самое, только с более мощными транзисторами на выходе.

Под спойлером фото транзисторов на радиаторе без транзистора термостабилизации и рабочего макета:

Спойлер

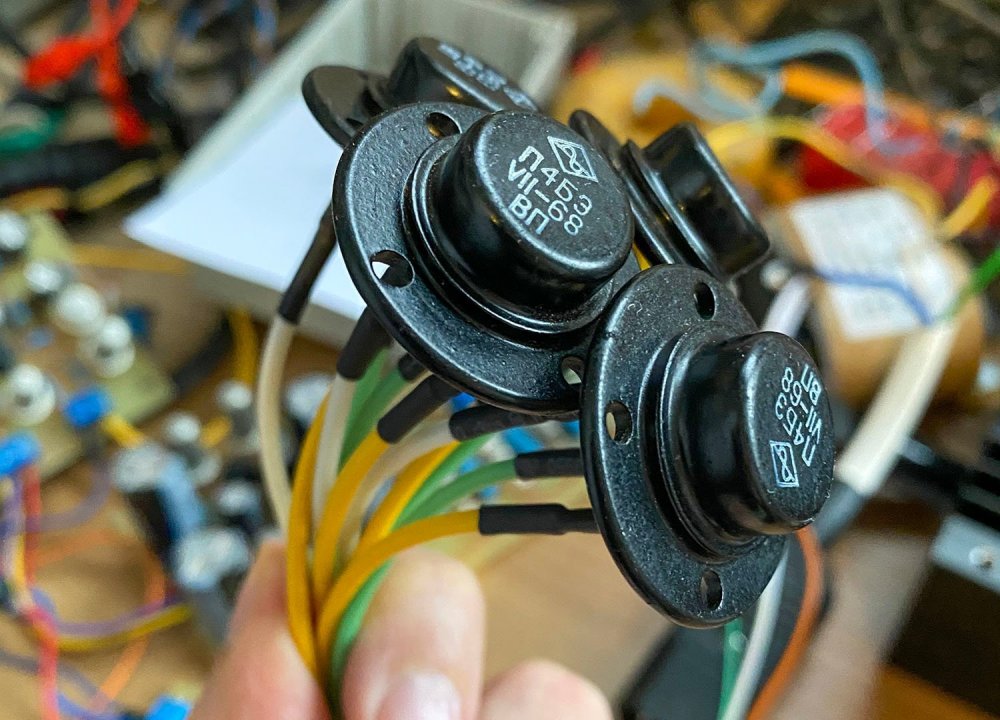

Транзистор П4БЭ в ассортименте.

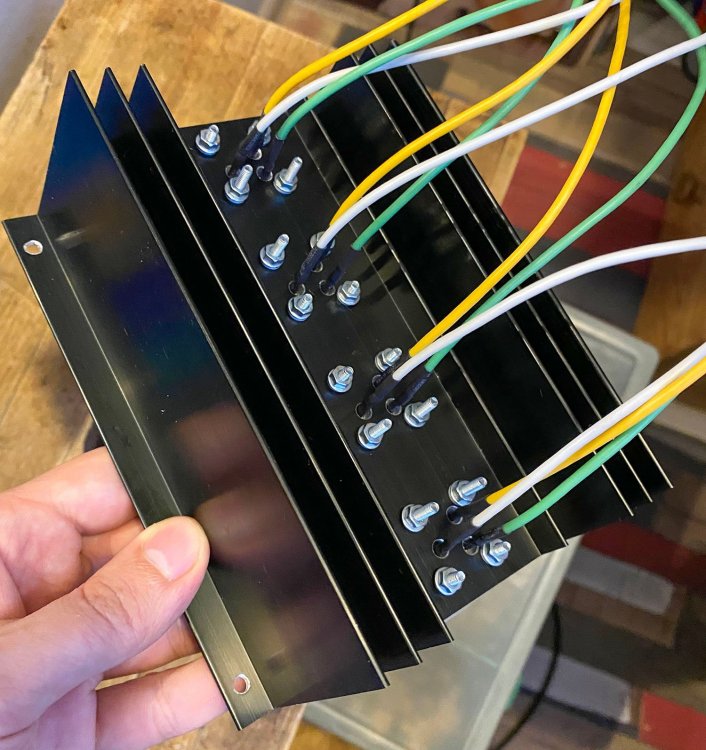

Транзисторы на радиаторе со стороны выводов.

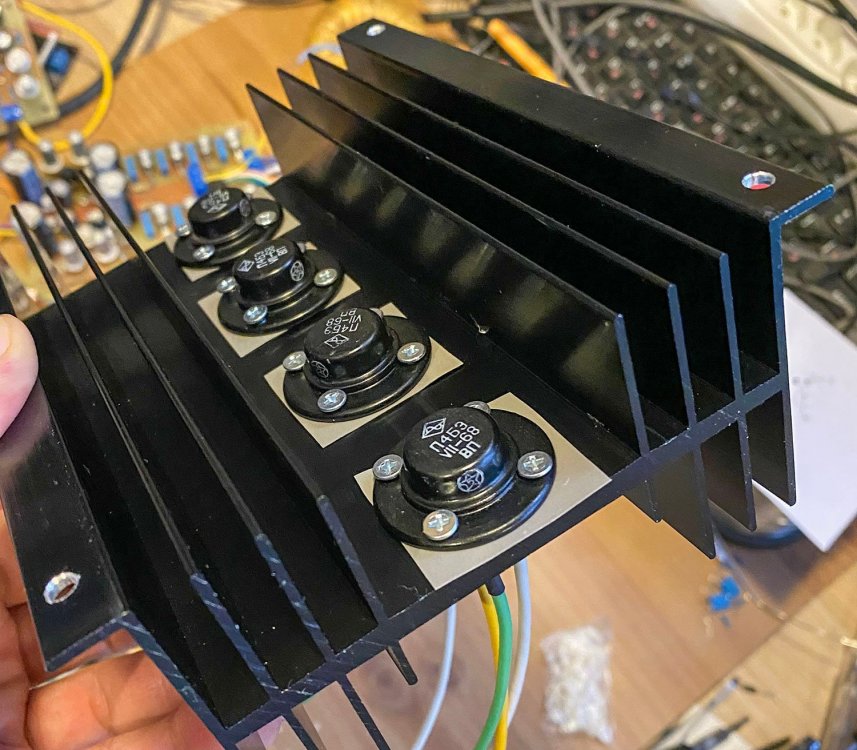

Транзисторы на радиаторе.

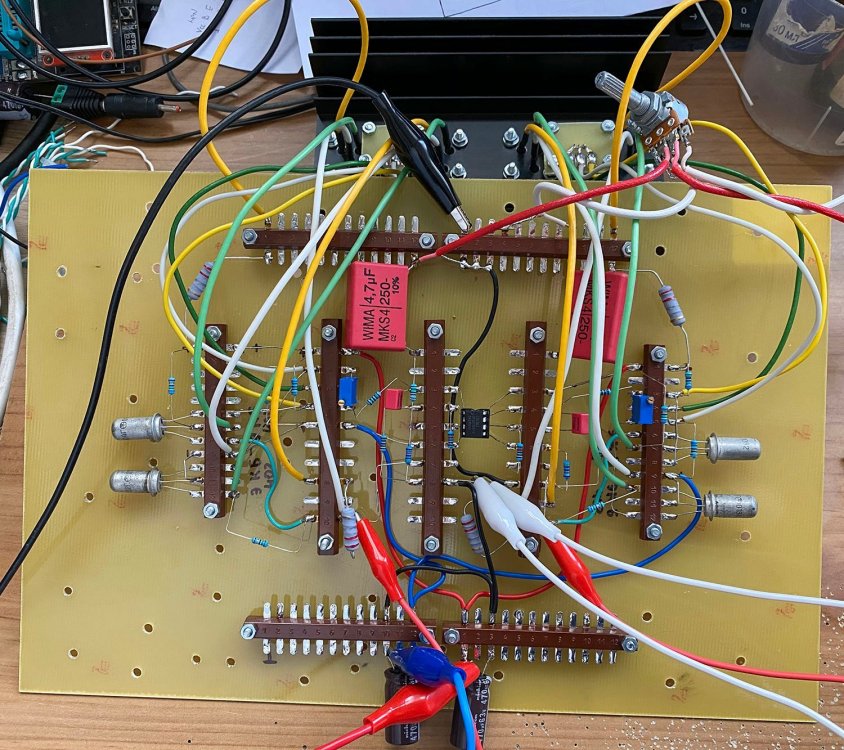

Макет усилителя на проверке.



  • Like (+1) 2
Posted

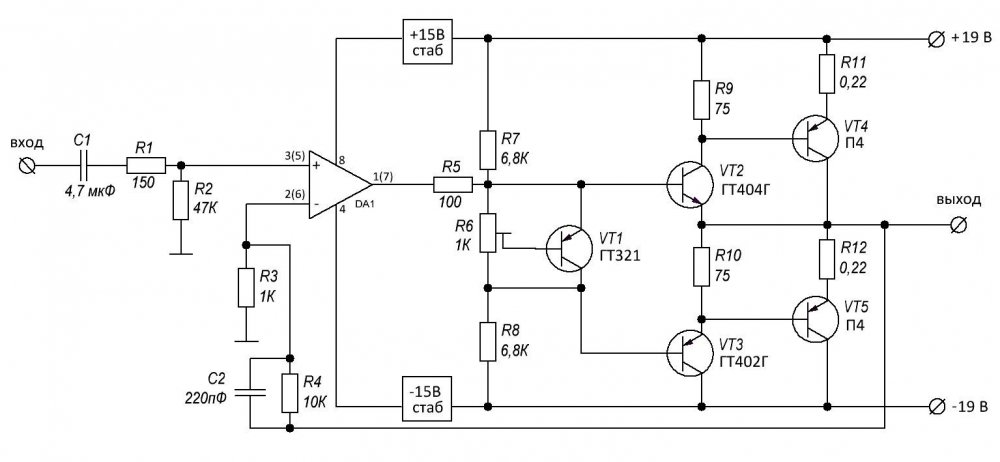

После проверки макета оставил вот такую схему:


DA1 - AD823.

Выходные транзисторы не подбирал, неохото было возиться с тестовым стендом для этого. По итогу на выходе одного канала постоянка 27мВ, на другом 10мВ. Все в пределах нормы.

Конденсатор, шунтирующий резистор обратной связи лучше индивидуально подбирать. У меня получилось 220 пФ. Я подобрал номинал по осциллографу, проверяя прямоугольный сигнал в диапазоне от 1кГц до 20кГц. Конечно, эти германиевые транзисторы не высокочастотные, поэтому у них будет завал на высоких частотах, но с конденсатором 220пФ удалось, на мой взгляд, получить приемлемую форму сигнала на 20кГц.

Операционный усилитель питается стабилизированным двуполярным напряжением +/-15В, полученным из основного с помощью стабилизатор L7815 и L7915.

Основное напряжение питания усилителя оставил +/-19В, т.к. максимальное рабочее напряжение у ГТ404Г и ГТ402Г - 40В, поэтому дальше повышать напряжение небезопасно.



  • Like (+1) 1
Posted (edited)

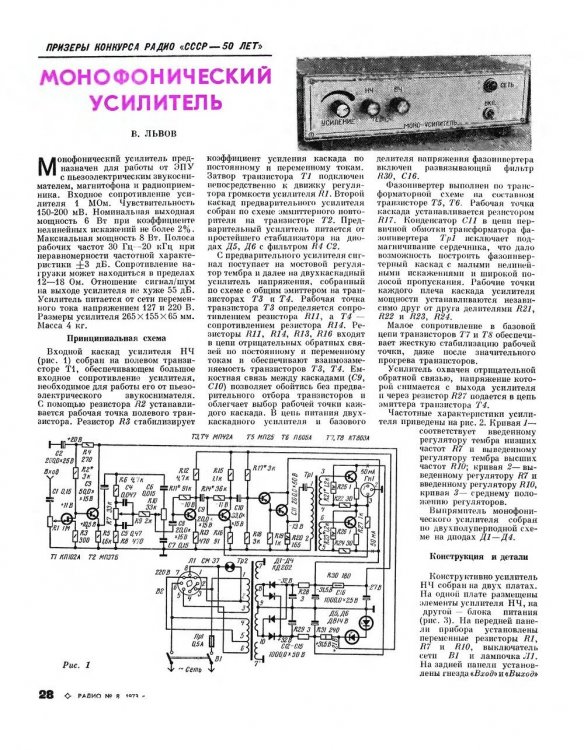

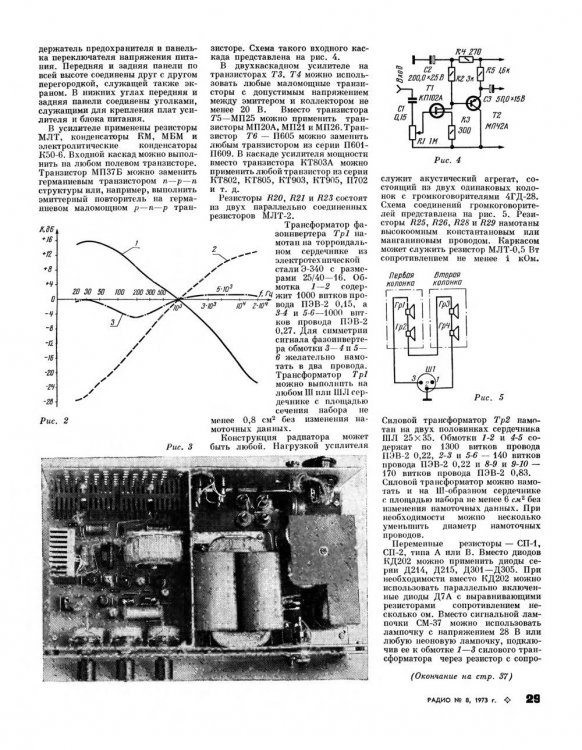

Это зачем? ГТ806 нигде нет? Или П605 если хардкор.
П4 хороши для починки Ройеров в старых фотовспышках.
Fα П4, с общей базой, конечно, 150 кГц, примерно 6 с ОЭ.
В молодости 18 к слышал легко, сейчас где-то 14.

Edited by BAA
Posted (edited)
В 04.05.2022 в 18:04, Valinor сказал:

л усилитель для наушников Lynx HA-46, который порадовал звучанием, а это по сути то же самое, только с более мощными транзисторами на выходе.

"Тоже самое" - только из-за использования и там и там германиевых говнотранзисторов, во всем остальном - это принципиально разные схемы, сделаные  по разным топологиям:

- у Димы - комплементарый пушпул с CCS на растяжку в базах и небольшим смешением на диодах (АВ, сильно близкий к В), при этом транзисторы еще более-менее стоят.

- у Вовы - квазикомлементарный дарлингтон-шиклаи со смещением на Vbe-умножителе без CCS, на гораздо худших транзисторах. И насколько я помню, у аффтора холодильника в оригинале небыло резисторов в эмиттерах ВК.







Edited by Alex Torres
Posted
30 минут назад, BAA сказал:

Это зачем? ГТ806 нигде нет? Или П605 если хардкор.

Это я сделал у нас в продолжение этого обсуждения. ГТ806 и П605 в некотором количестве завалялись, опробую их тоже.

32 минуты назад, Alex Torres сказал:

И насколько я помню, у аффтора холодильника в оригинале небыло резисторов в эмиттерах ВК.

Все так, не было.

Posted
57 минут назад, Valinor сказал:

ГТ806 и П605 в некотором количестве завалялись, опробую их тоже.

Делал на них, вернулся к  П4БЭ ОС.

  • Like (+1) 6
Posted

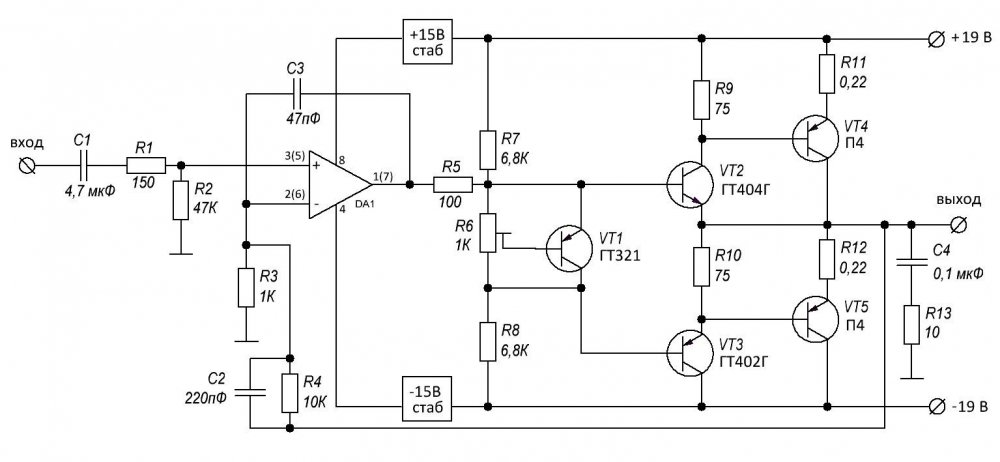

По итогу макетирования пока остановился на таких номиналах в схеме:

Спойлер


С такими номиналами на эквивалент нагрузки 4,7 Ома получаем вот такие картинки на выходе:

Спойлер




Синус выглядит так:

Спойлер








Posted
10 минут назад, Юрий_Б сказал:

ГТ321 не греется?

Макет с пол часа где-то работает, ткнул сейчас термопарой - в районе 30 градусов в обоих каналах, вроде в норме. А они замечены в перегреве?

Posted
В 10.05.2022 в 13:21, Юрий_Б сказал:

У меня грелись, правда в другой схеме.

В схеме холодильника им греться нечего. Напряжение на них небольшое. Потом они закреплены на радиаторе вместе с выходными транзисторами. У меня они запаяны на маленький кусочек платы и через термопасту и термопрокладку для изоляции корпуса прижаты к радиаторы на винты, которыми крепятся выходные транзисторы, чтобы лишнего не сверлить.

Здесь в качестве транзистора термостабилизации необязательно использовать ГТ321, можно любой подходящий pnp транзистор поставить с большим запасом по напряжению.

Собирал другую схему на германии и там диод тоже пришлось заменить на транзистор, чтобы точно устанавливать ток покоя, и чтобы он не уплывал никуда.

Posted

Довелось участвовать в прослушивании оригинального ЧХ. Некий дефицит высоких присутствовал, но я посчитал это даже достоинством (может 14кГц, невозможно сейчас судить об этом).В целом звучало очень нейтрально.  Присутвующие (я, Женя Гришин и сам Володя Иванов) являлись ярыми поклонниками ламп, и дружно продолжили симпозиум под однотактник на 807.

  • Like (+1) 2
  • 4 weeks later...
Posted

Слушаю все это время макет Черного холодильника, чуть настроил емкости обратной связи, и вполне прилично звучит на мой субъективный взгляд. Собираюсь все таки до конца добить этот проект. Хотел спросить совета у форумчан на счет блока питания. Поскольку германий чувствителен к превышению напряжения, а мощностью усилителя не сотни ватт, хочу сделать стабилизированный блок питания, какую схему лучше применить в данном случае для получения +/- 19В? Или все равно лучше использовать нестабилизированный блок питания?

Posted
1 час назад, юрий робертович сказал:

Ток I кб 0 гт321=500 мкА, это антинародно! Не применяют так.

У меня сейчас был вопрос про питание, а не про саму схему.

Но если там так неправильно применен ГТ321, то как бы вы сделали?

Guest Моя совесть
Posted

Вот проверенный 2-х полярный блок питания, испытан 22 В, 1 А.

1304859043_2-24..docx

Posted

Вам не совестно предлагать такую поделку? Стабилизатор на этих микросхемах может спасти от пульсаций только в том случае, если минимальное напряжение на входе больше выходного на пару вольт, что для 1 А тока нагрузки при выходном напряжении 22 В требует минимально 24 В на входе, а размах пульсаций на 100 мкФ громадный - сравните уносимое током нагрузки количество электричества 0,01 с*1 А=0,01 к
с зарядом конденсатора 24 В х 0,0001 Ф=0,0024 к...
