Универсальный_Супер_Драйвер (УСД)

Кружка

By Кружка
in Ламповое

 Share

Recommended Posts

Кружка Local

Кружка

Posted
  • Author
Posted (edited)
59 минут назад, Сергей Ал. сказал:

вроде есть классический вариант

 Два классических варианта вспомнил ДД. А-К 845_х в обоих случаях 800в, т.е. смещение порядка 130-140в. Требования к раскачке такого каскада далеки от подобного, но со смещением в 200-220в. Если выбирать из наиболее распространённых ламп требованиям удовлетворяет классический LW на 300В с МКТ вместо выходника (хотя у меня к ним антипатия в силу глобального поклонения). С этим всё понятно. Я не зря определил вопрос в первом посте - не менее 200в амплитуды! (т.е. 400в pic-to-pic) и желательно с запасом.

 Если раскачивать к примеру ГУ-80 в триоде вопрос становится проблематичнее. Если ту же ГУ-80 повторителем - значительно проблематичнее. Последнее, что припоминается - 211 в раскачке. Можно конечно сделать LW и на ней ? Мой вариант около 60 кг на канал.

 Звучание мощных прямонакалов с глубоким смещением весьма нейтральное и основным почерком усилителя становится драйвер. Именно он определят, что получим на выходе.

 В ветке по мощным припомнил ГМ-60 и честно говоря к реализации раскачки у меня есть претензии.

Edited by Кружка
Кружка Local

Кружка

Posted
  • Author
Posted
1 час назад, Сергей Ал. сказал:

в свете интереса к PP интересует вариант с возможностью использования для раскачки двухтактного выходного каскада.

Для себя концепцию РР в данный момент вижу в единственном свете: входной балансный трансформатор/линейный балансный вход (нужное подчеркнуть) - двойной симметричный драйвер - выходные каскады.

  • Like (+1) 3
  • Thanks (+1) 1
  • 2 months later...
  • Кружка changed the title to Универсальный_Супер_Драйвер (УСД)
  • 9 months later...
Кружка Local

Кружка

Posted
  • Author
Posted

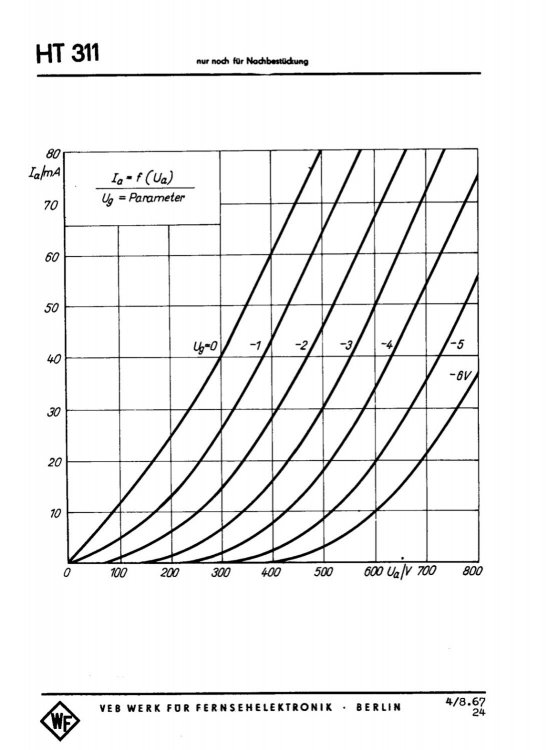

Озадачился снятием соответствующих ВАХ; по мне на звание могут тянуть ГМ-57. Именно как драйвер, на выход много чего линейного можно выбрать.

  • 11 months later...
Rezvoy Local

Rezvoy

Posted
Posted

 Я вернулся к старой идее универсального предусилителя-драйвера который может работать на МКТ без подмагничивания ну и, заодно, выдавать как стандартные уровни, так и повышенные для гибридных релизов. И на 8 омную акустику работать как паллиатив. В корпуса собираю.

  • Like (+1) 2
Rezvoy Local

Rezvoy

Posted
Posted
13 часов назад, Кружка сказал:

На словах-то красиво, а поди ж попробуй реализовать :smile-63:

Мы могём!:smile-09:

Rezvoy Local

Rezvoy

Posted
Posted
49 минут назад, BAA сказал:

Что-то каскодное просится на язык.

Мои предпочтения известны: SRPP на лампах с высокой крутизной и большим мю. Сейчас выбираю между E810F и 6С15П. У каждой свои плюсы и минусы. А вот E55L в SRPP как-то не приглянулась, даже не пойму отчего. Хотя в драйвере с МКТ она просто супер.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, BAA сказал:

Что-то каскодное просится на язык.

Вполне себе набор для любителей "этажерок" - каскод + КПУ.

Кружка Local

Кружка

Posted
  • Author
Posted
3 часа назад, Rezvoy сказал:

Мои предпочтения известны

А я вот последнее время всё больше посматриваю в сторону металлокерамики.

ГИ-15б - красота:


С панельками только гемор.

26 минут назад, BAA сказал:

+/-550

Вдуть в первичку ТВЗ - уже и на выход больше ничего не нужно :smile-03:

Rezvoy Local

Rezvoy

Posted
Posted
14 минут назад, Кружка сказал:

А я вот последнее время всё больше посматриваю в сторону металлокерамики.

ГИ-15б - красота:


С панельками только гемор.

Вдуть в первичку ТВЗ - уже и на выход больше ничего не нужно :smile-03:

Внутреннее значит будет 9-11кОм. Мю порядка 90. Если бы не охлаждение....

Rezvoy Local

Rezvoy

Posted
Posted

Есть сомнения, когда-то на примере ГМ-5Б убедился, что охлаждение очень влияет на звук, когда добился температуры радиатора 80 град. И то больше 80Вт на ней не рассеивал.

Кружка Local

Кружка

Posted
  • Author
Posted
В 11.04.2025 в 13:32, Rezvoy сказал:

Есть сомнения

Где-то встречал в datasheets 15Вт без обдува для 2с39а, а у них родной радиатор скромнее будет...
