УНЧ на ГУ-72

Lukasarts

By Lukasarts
in Valve

 Share

Recommended Posts

Karagesgol Apprentice

Karagesgol

Posted
Posted
В 31.10.2024 в 07:22, Юрий_Б сказал:

А не нашел я автора, этот Андронников выложил.


Эту схему я нашёл в "Вестнике АРА" с полным описанием в году наверное двенадцатом. И решил по ней для подруги своей собрать этот усилитель. 15Вт в однотакте хороший результат. Но к вопросу решено было подойти масштабно. Кенотрон в выпрямитель, стабилизатор анодных напряжений, стабилизаторы в накалы, стабилизация смещения, большие ёмкости в анодное питание. Всё отдельно для каждого канала: выпрямители, стабилизаторы, трансформаторы. Собрал я всю эту конструкцию, начал настраивать и понял, что теория господина Андронникова по компенсации чётных гармоник вполне рабочая. И регулируя смещение первой лампы можно снизить уровень второй гармоники, прям в половину ниже третьей, которая вообще не реагировала не на какие регулировки. Но на слух такая компенсация оказалась совершенно неприемлема. При увеличении второй гармонике выше третьей звучание  улучшалось но тоже не радовало. Большие ёмкости в питании тоже оказались излишни, пришлось их заменить. Накал переменкой оказался приятней на слух, чем стабилизированный. Но всё же звучание мне не нравилось. Решено было заменить драйвер. Экспериментировал с двойными триодами (первый усилитель, второй катодный повторитель) ЕСС85 ЕСС81 ЕСС88 и 6Н23П  Но всё это не прижилось. Поставил 6Ж4 в триоде и этот вариант был интересней. И так он долго проработал, пока я не решил (опираясь на опыт с ГУ-72) поставить туда эту копеечную 6П9 в пентоде. И этот вариант оказался самым интересным в плане звука. Благо для этого есть стабилизатор и напряжение анодное можно устанавливать в широком пределе.

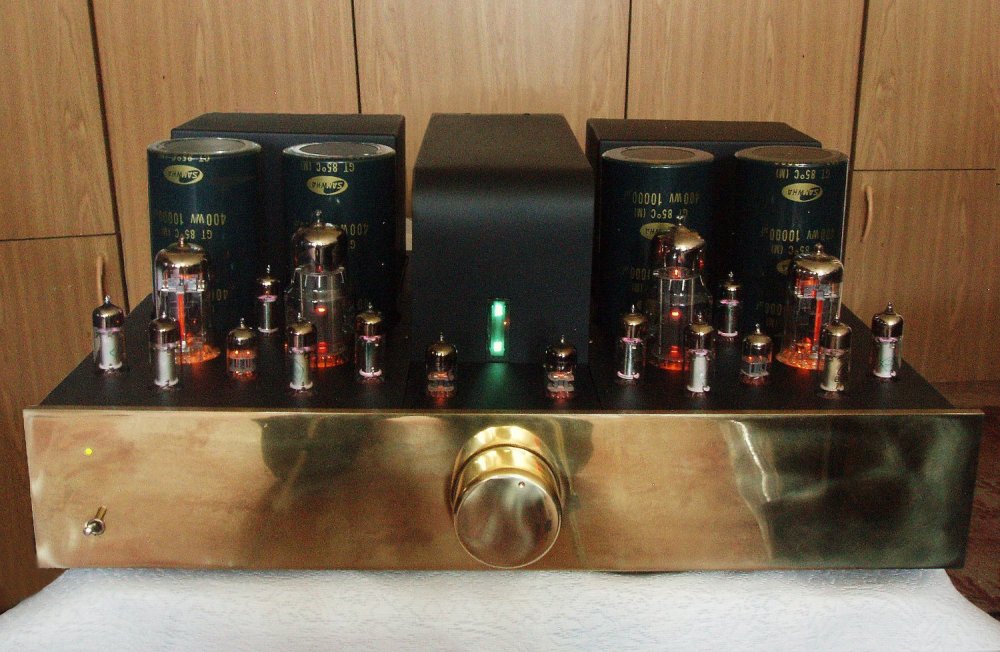

Вот фото усилителя и его эволюции.





  • Like (+1) 4
  • Smile 1
  • Replies 503
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Karagesgol
Karagesgol

Вот такой получился усилитель.

Юрий_Б
Юрий_Б

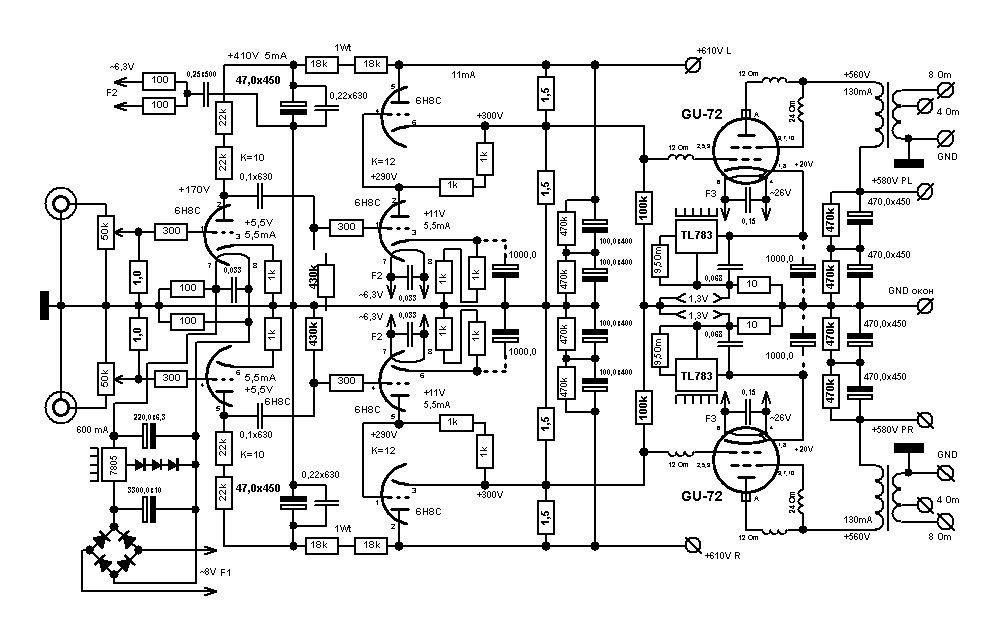

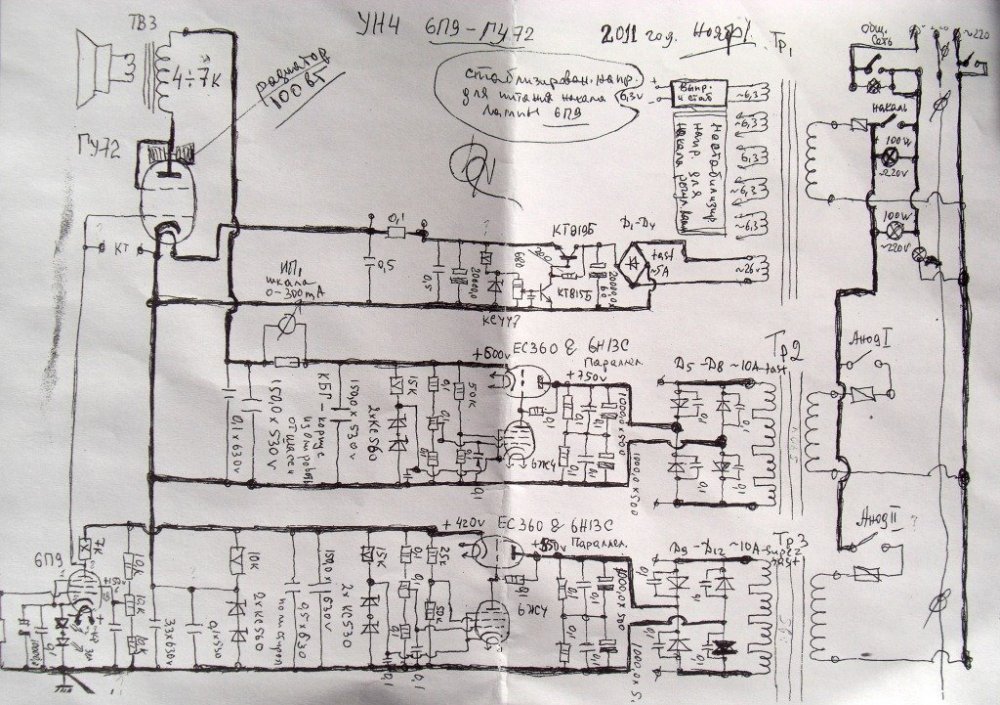

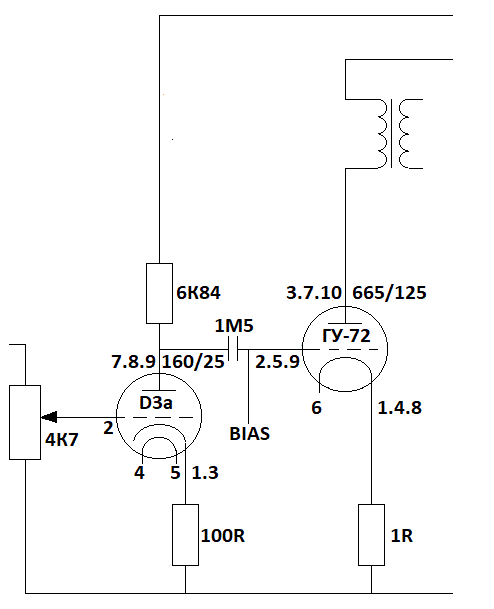

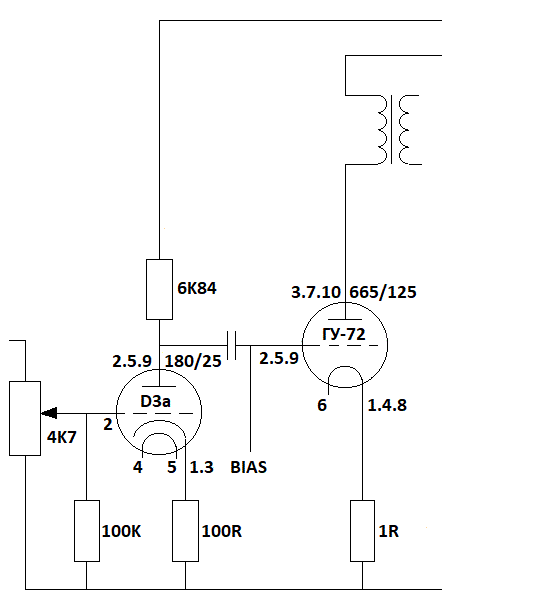

Две схемы которые я делал, одна у друга трудится, другая у меня почти два года. Выкладывал тему на sonus но там мне ее засрали. https://sonus.es/topic/81-se-na-gu-72/#comments

Karagesgol
Karagesgol

Приветствую всех форумчан. Я на вашем форуме человек новый. Увидел обсуждение по поводу усилителя на ГУ-72. Вот решил тоже написать про свой опыт сборки такого усилителя.  Изначально, ещё в 20 году я

Posted Images

  • 11 months later...
Юрий_Б Local

Юрий_Б

Posted
Posted

Доброго здравия, Сергей! Скажите какое усиление было 6Ж4 в этой схеме, я свои прогнал с ДР в аноде в основном 35-36, и как звук, с 300В мне понравился.

Rezvoy Local

Rezvoy

Posted
Posted
49 минут назад, Юрий_Б сказал:

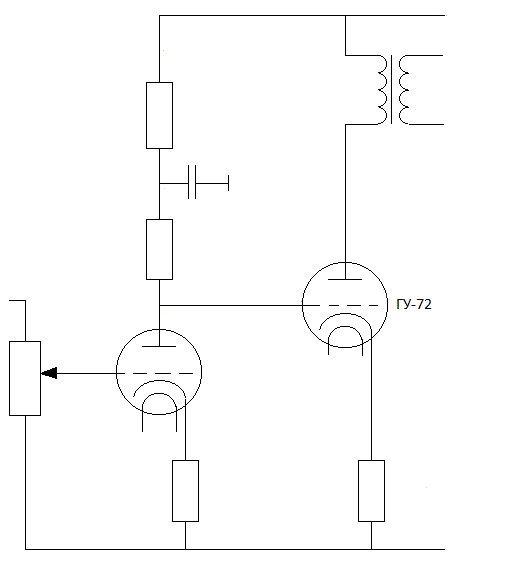

Доброго здравия, форумчанам! Кто нить делал ГУ-72 с непосредственной связью, типа такого.



LW 6H26-ГУ72 — копия.jpg

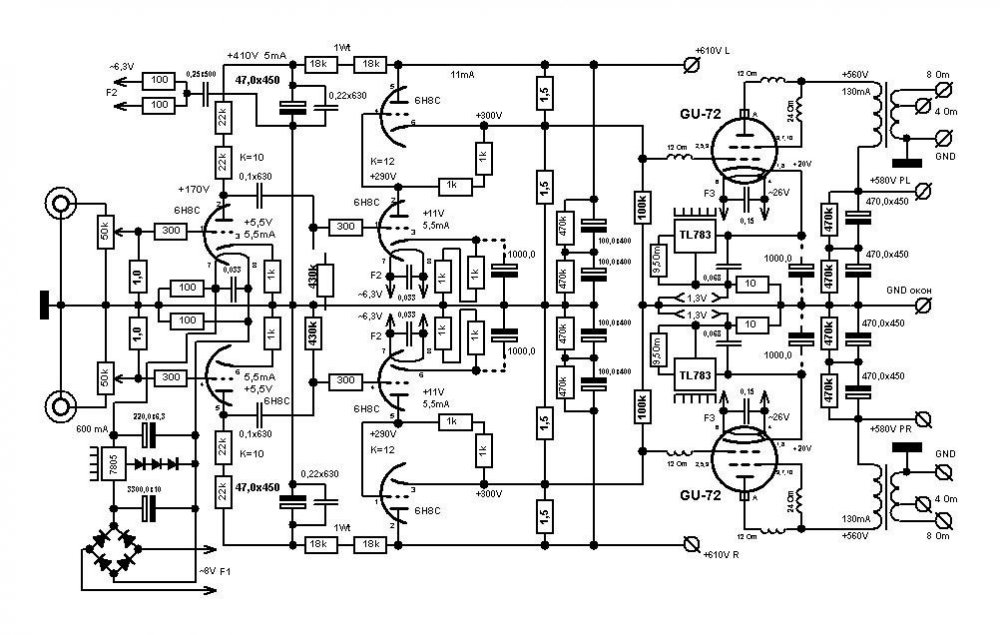

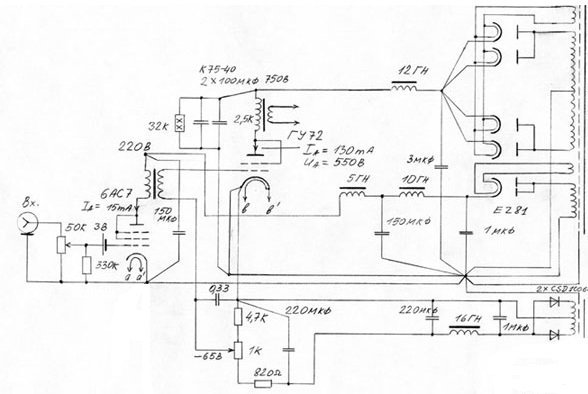

Только такой:image.thumb.jpeg.1f2d649ac5ec6ff599ae1385aebbae0f.jpeg

  • Like (+1) 3
Юрий_Б Local

Юрий_Б

Posted
Posted

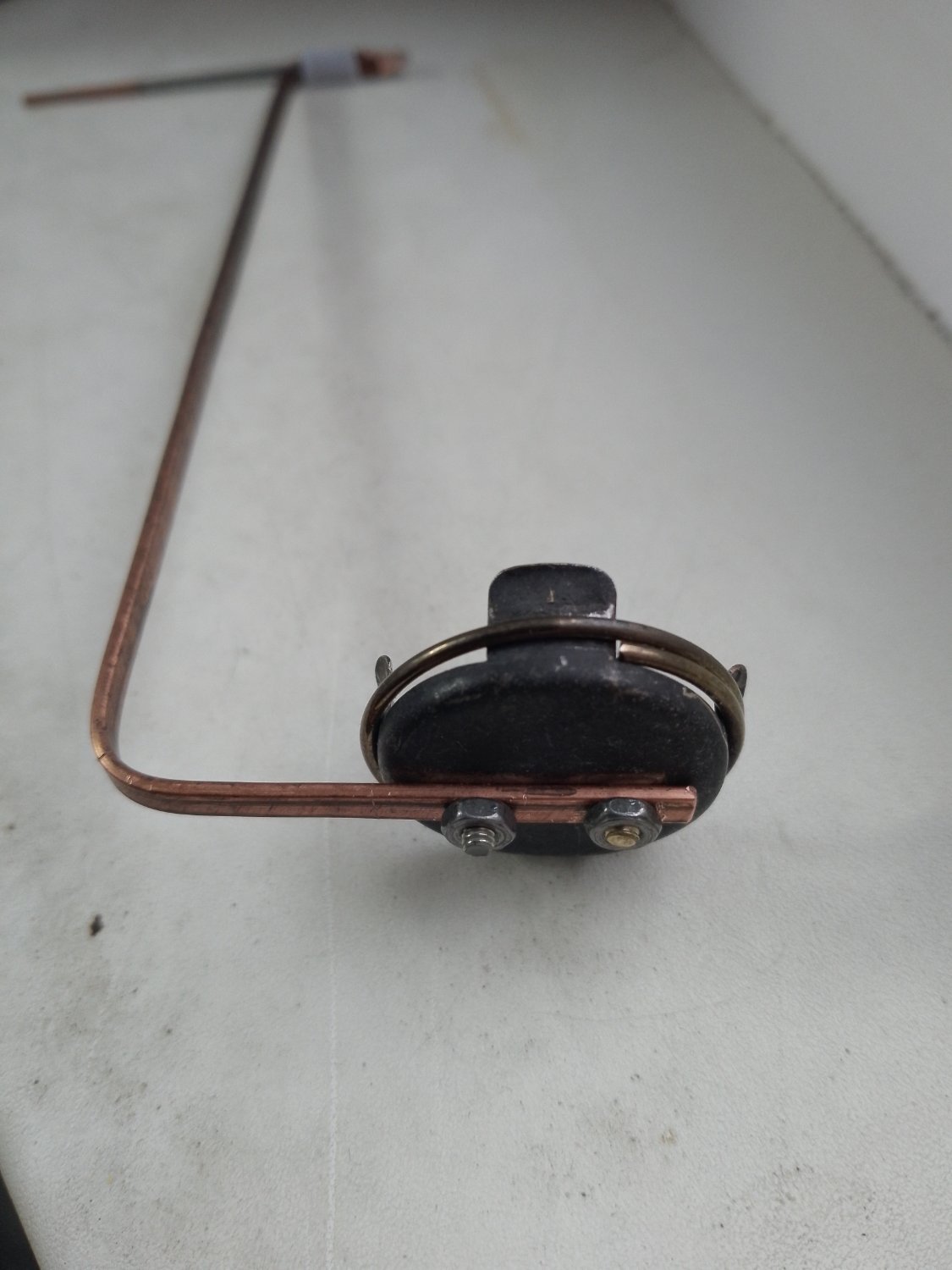

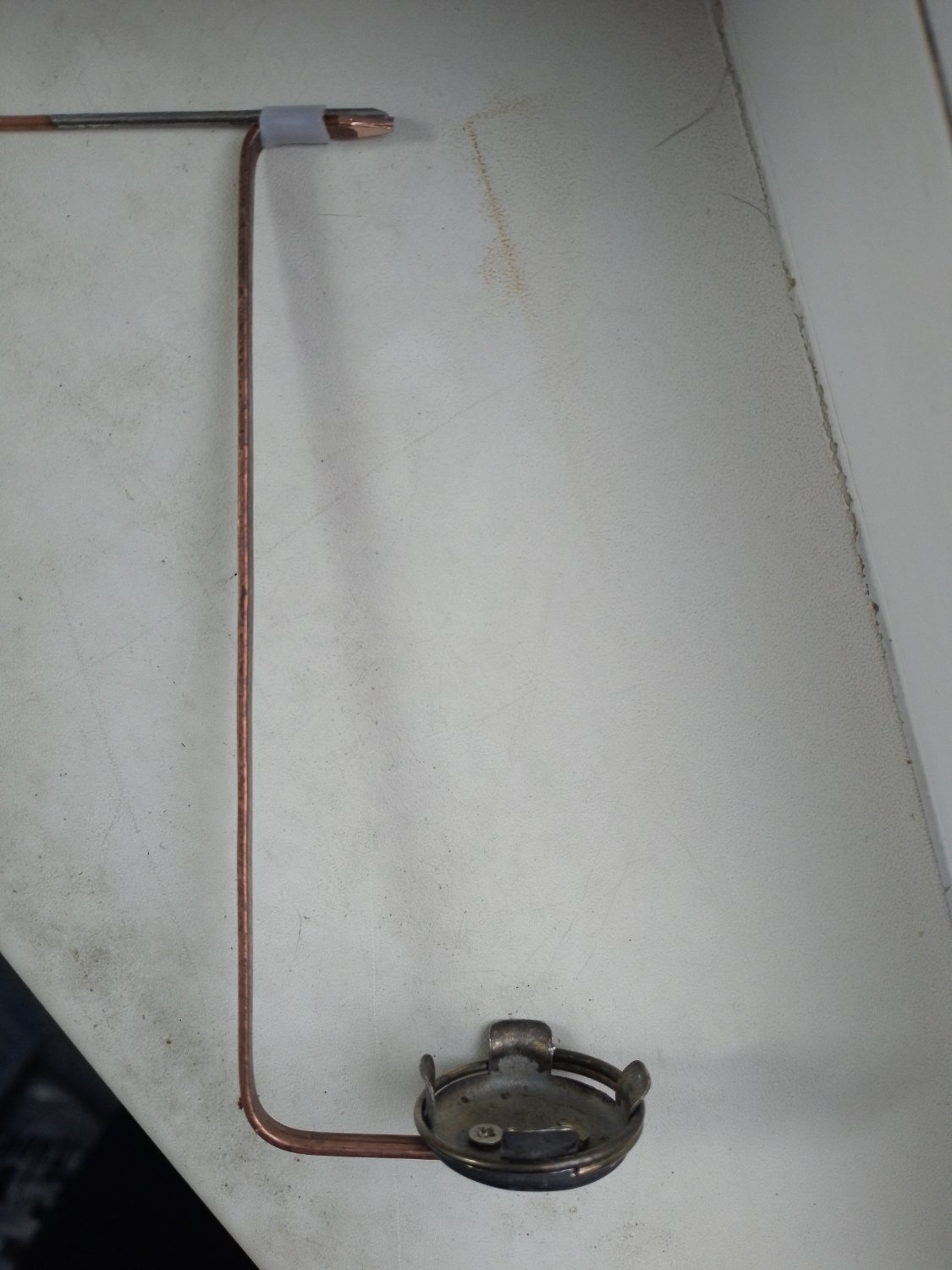

Изготовил новую шину 5Х2мм. к анодным колпачкам,  сразу завел на 2 сетку, ленточный не надежный да и короток, хотел послушать с новым предом, через минут пять загудел ТС, коза по первичке.



  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted

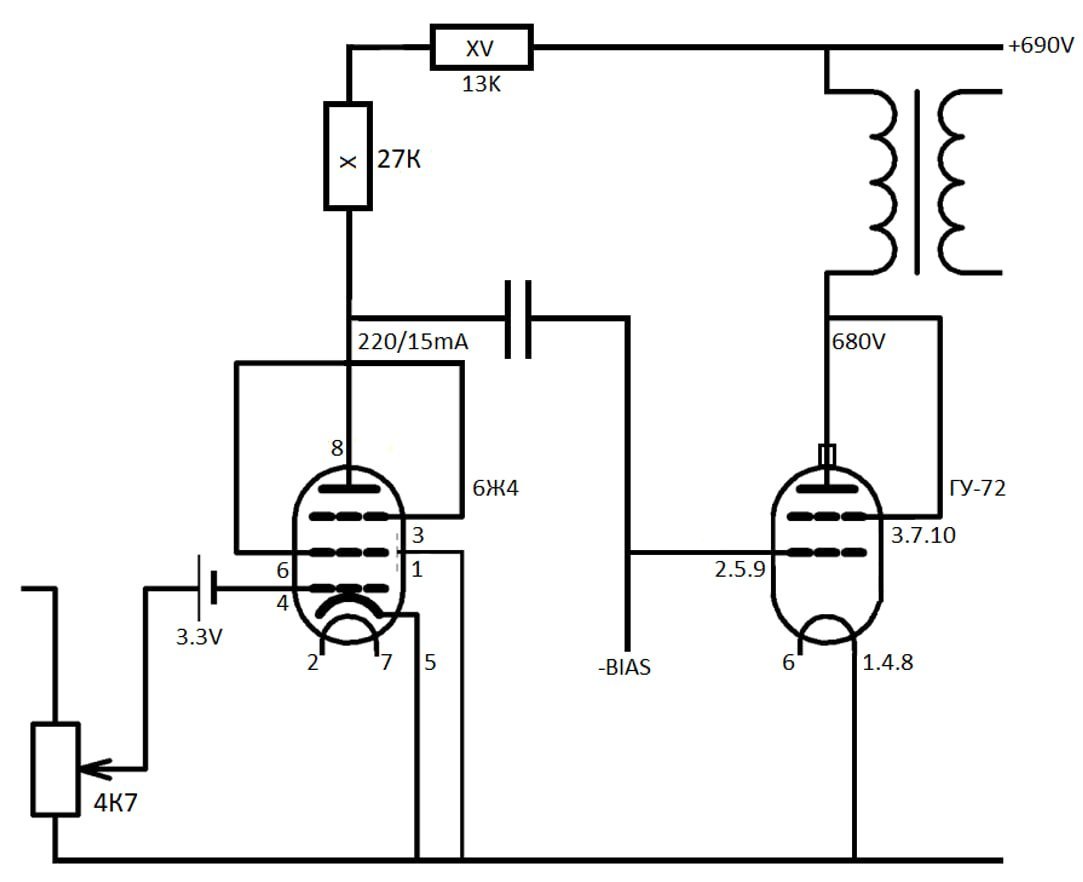

6Ж4-ГУ-72 классика жанра, послушаю недельку, потом МКТ поставлю. В ТЧК соединения 27 и 13К стоит  конденсатор 16Х1000 на землю. Не те режимы, удалил потом выложу.




Rezvoy Local

Rezvoy

Posted
Posted
6 часов назад, Илья Александрович сказал:

А на какую из маломощных, распространенных, похоже звучание ГУ-72 в триоде? Или может ни на какую?  Может кто поделится опытом в этом направлении, оч интересно!

Слюшай! Так звучит - язык проглотишь!:smile-05:

Rezvoy Local

Rezvoy

Posted
Posted

Я не знаю маломощных распространенных ламп с подобным звуком, но, если поможет, довольно близка ГМ5-Б в той же обвязке.

  • Smile 1
Alik_r Enthusiast

Alik_r

Posted
Posted
5 часов назад, Rezvoy сказал:

Я не знаю маломощных распространенных ламп с подобным звуком, но, если поможет, довольно близка ГМ5-Б в той же обвязке.

А ГУ70-Б в триоде?

Кружка Local

Кружка

Posted
Posted

Вопрос металлокерамики в звуке освещён весьма посредственно. Собственно по тому и зачинал соответствующую ветку. Хотя может оно и хорошо - цены на лампы пока ещё бросовые.  ГМ-5б осветили - шиш найдешь теперь.
