Блок из 4-х радиаторов с транзисторами KD502/503

alex1959
 Share

Recommended Posts

alex1959 Collaborator

alex1959

Posted
Posted

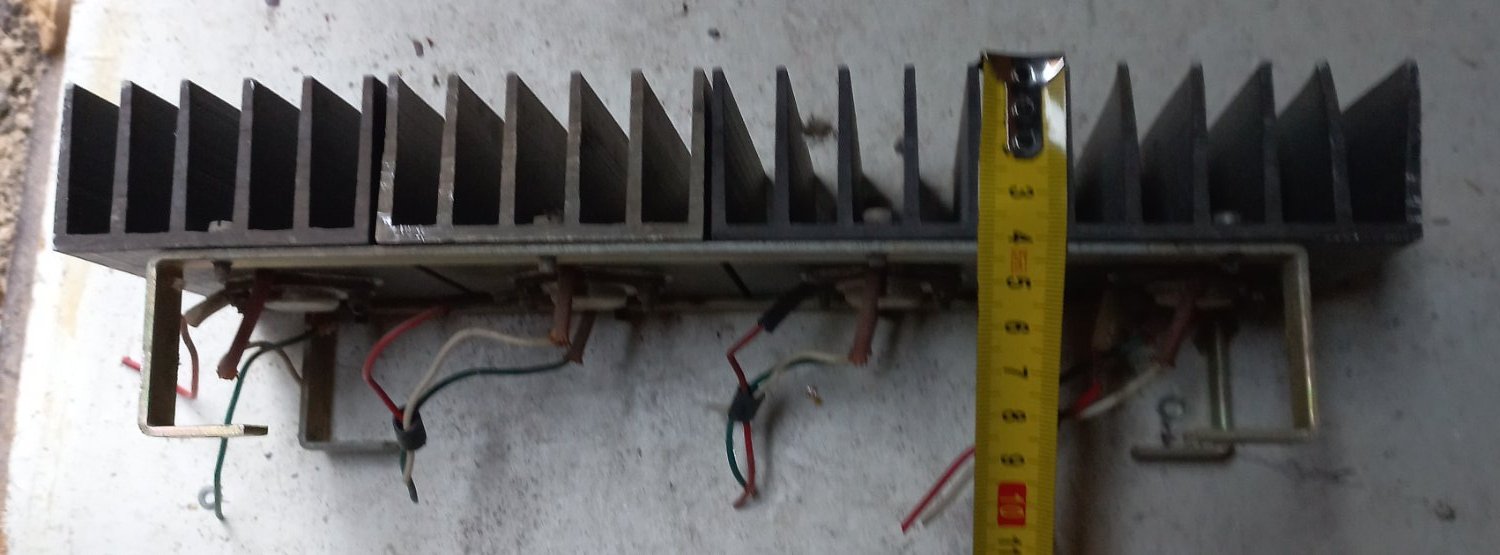

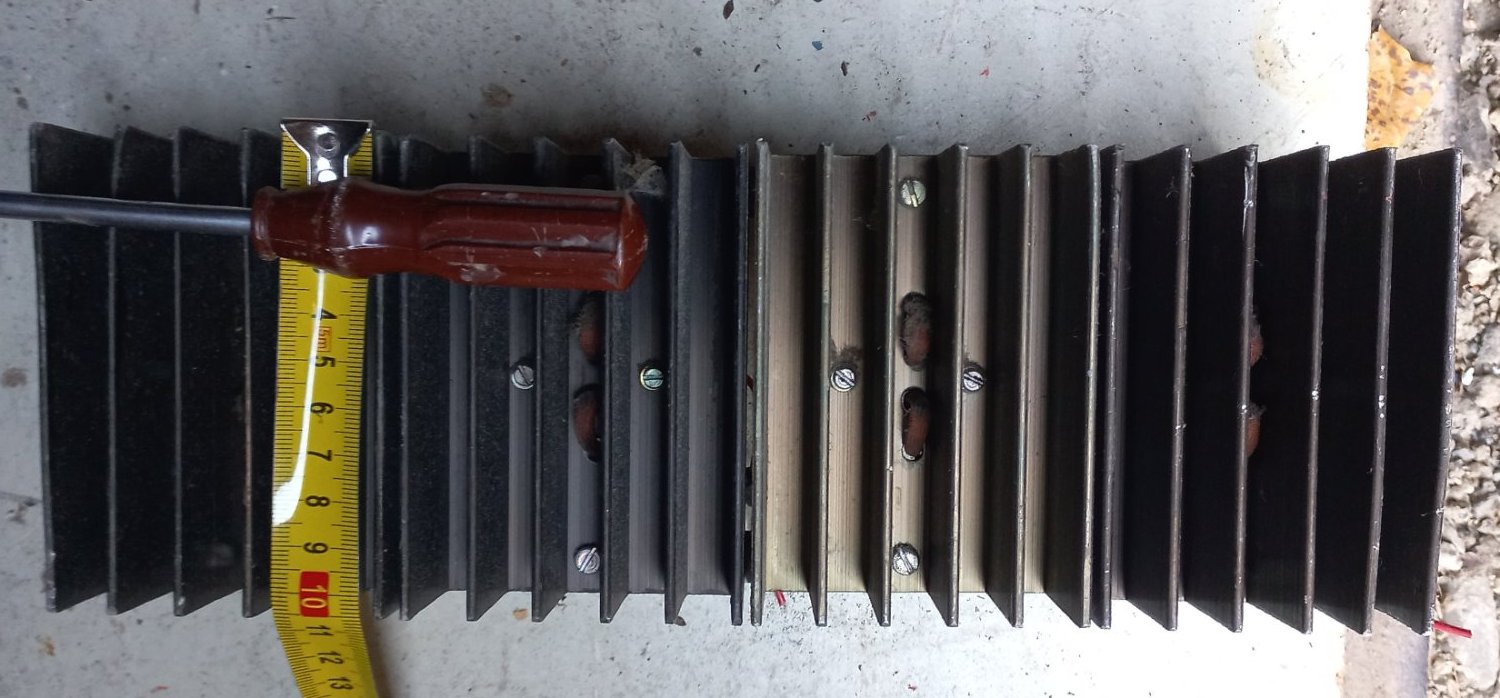

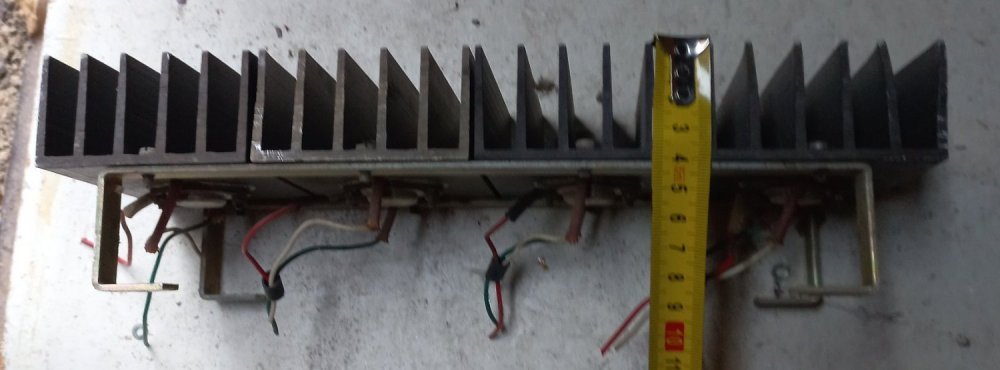

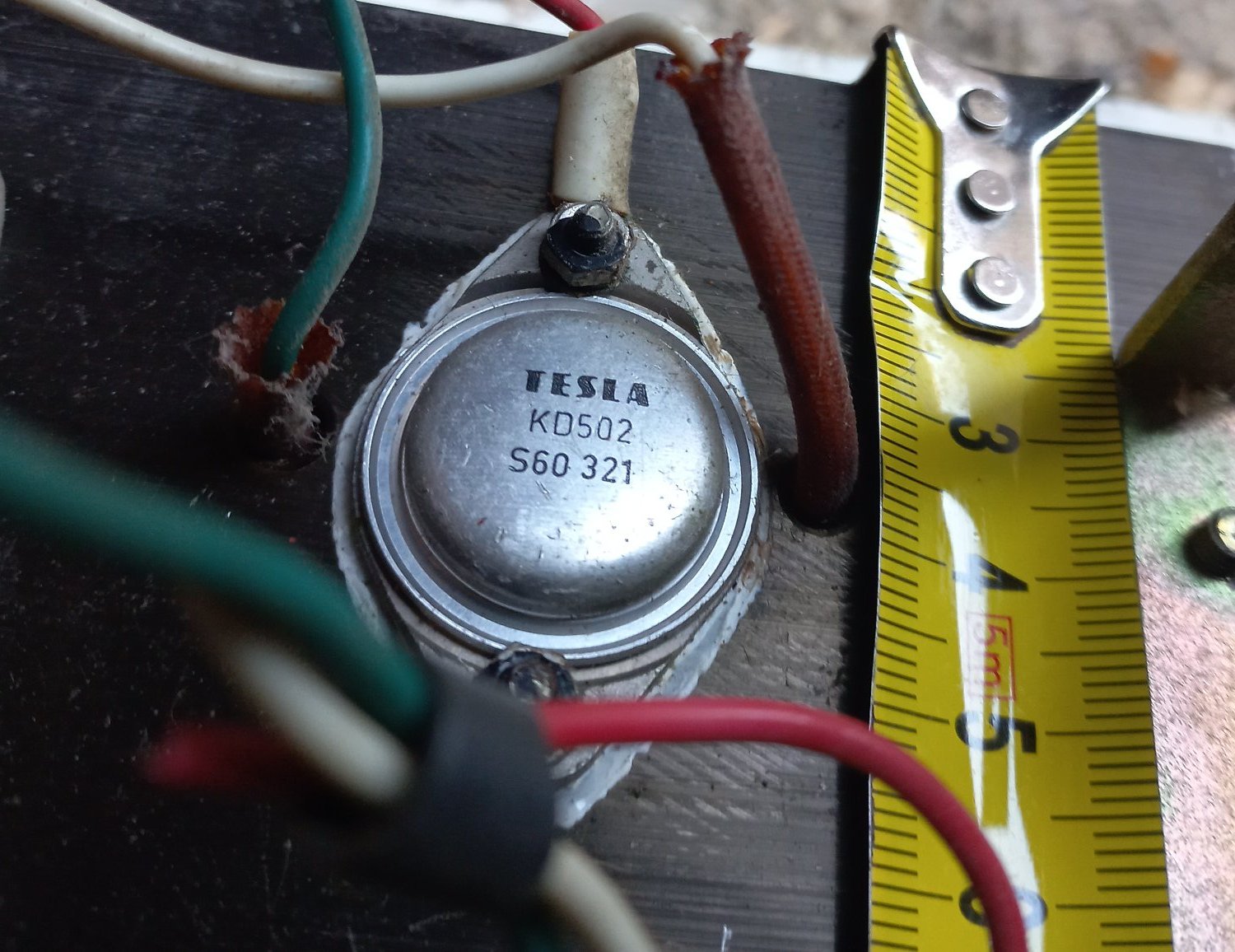

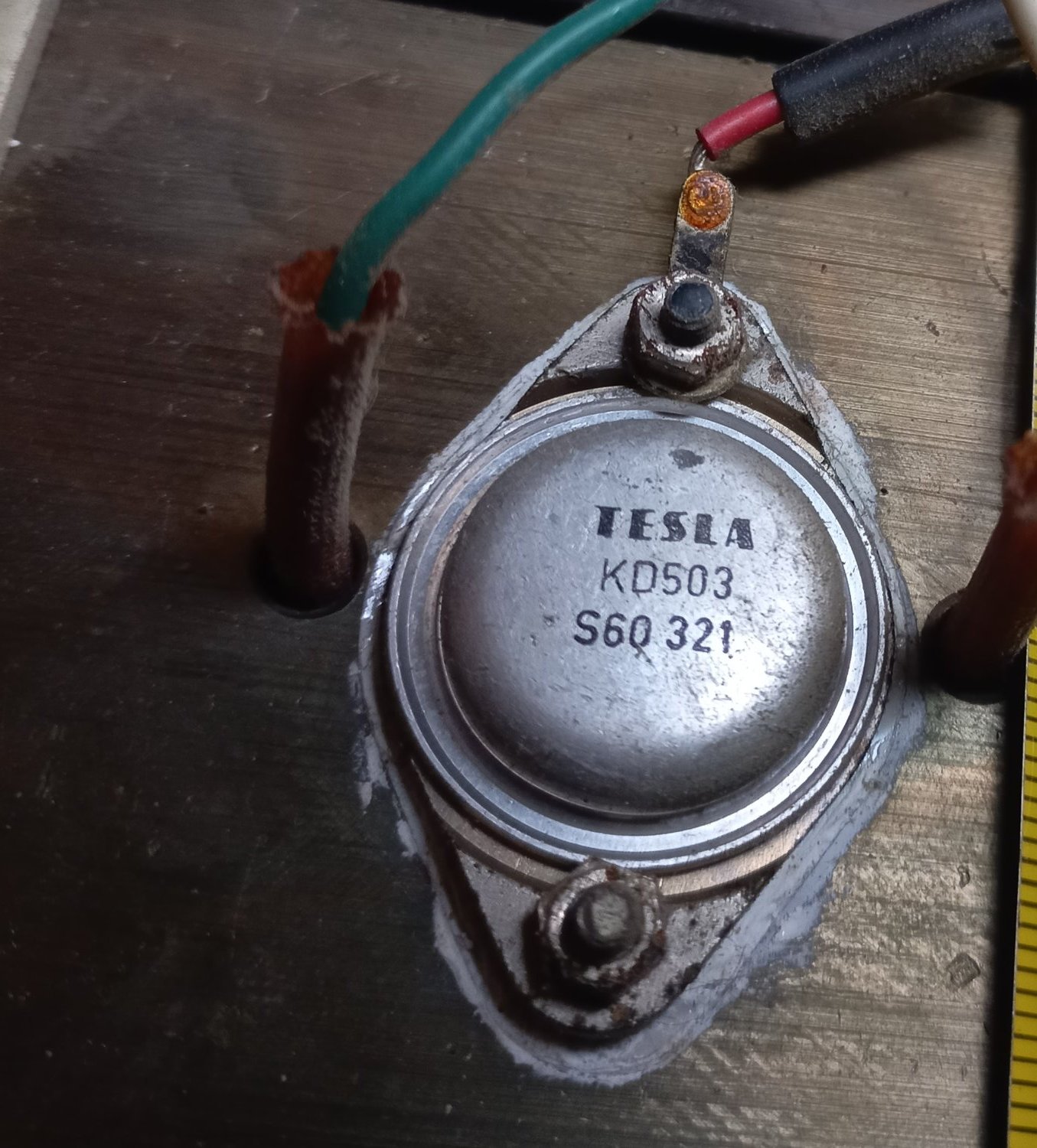

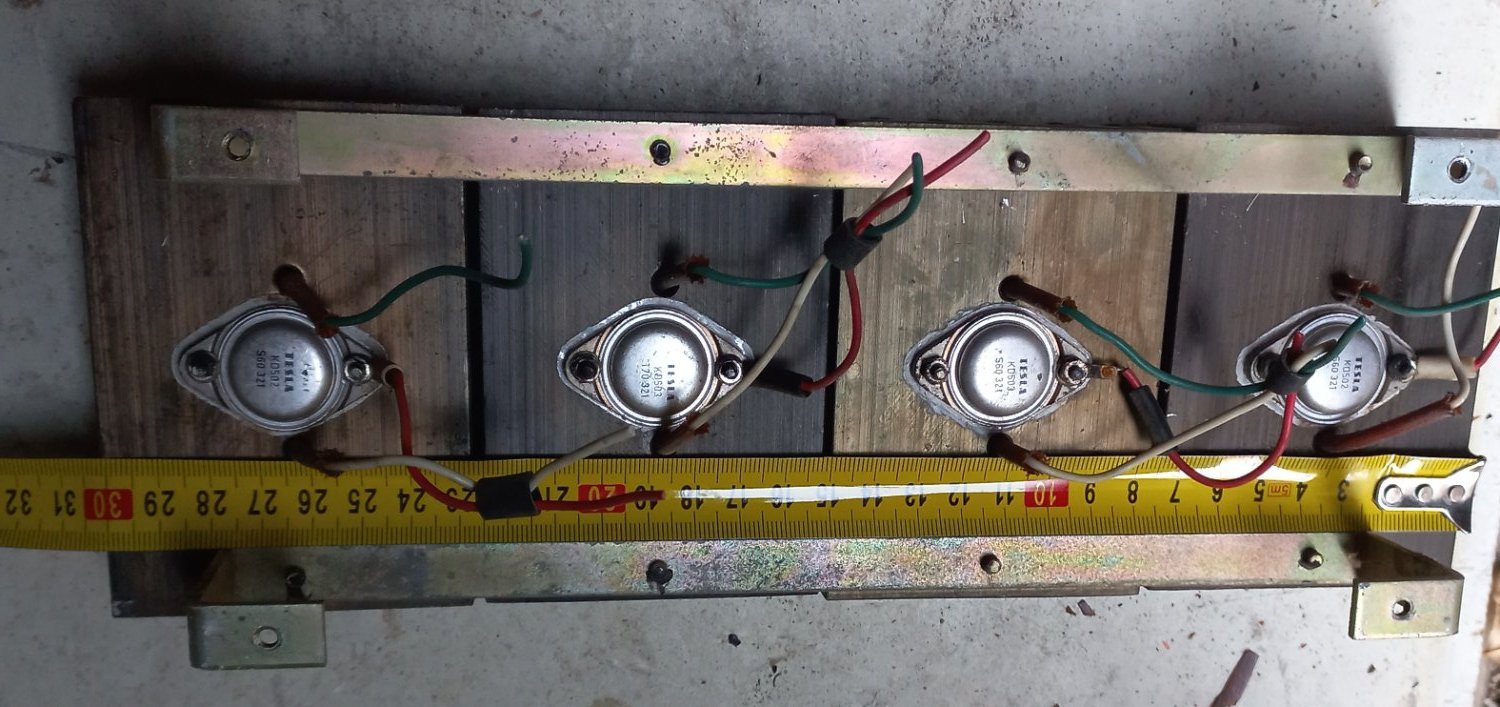

Блок из 4-х радиаторов с транзисторами KD502/503 от усилителя УМ100/120ВС:

100-1201.thumb.jpg.7ec52745ccd10f3899e9258791a2a007.jpg100-120.D502-5031.thumb.jpg.c7b184a453ea72abbaa9c1a5386b8731.jpg100-120.D502-5032.thumb.jpg.30c1c5ca95731b9b546b13a0321e7873.jpg100-120.D502-5033.thumb.jpg.4f5eb75b5c535d5b9b020e1a80edf1be.jpg100-120.D502-5034.thumb.jpg.53a749b371aacab2d99cfb93760e59a7.jpg100-120.D502-5035.thumb.jpg.7215ae01dcb228eb36c7c9a94193bf58.jpg

Цена 2000р..

По цене ориентировался так ... Цена KD502/503на форумах 300-400р.. А здесь транзисторы подобраны в пары. Плюс радиаторы по 100р..

По РФ почтой или СДЕКом перешлю.

 Share
