Проверенные проекты гитарных усилителей

[Den101]

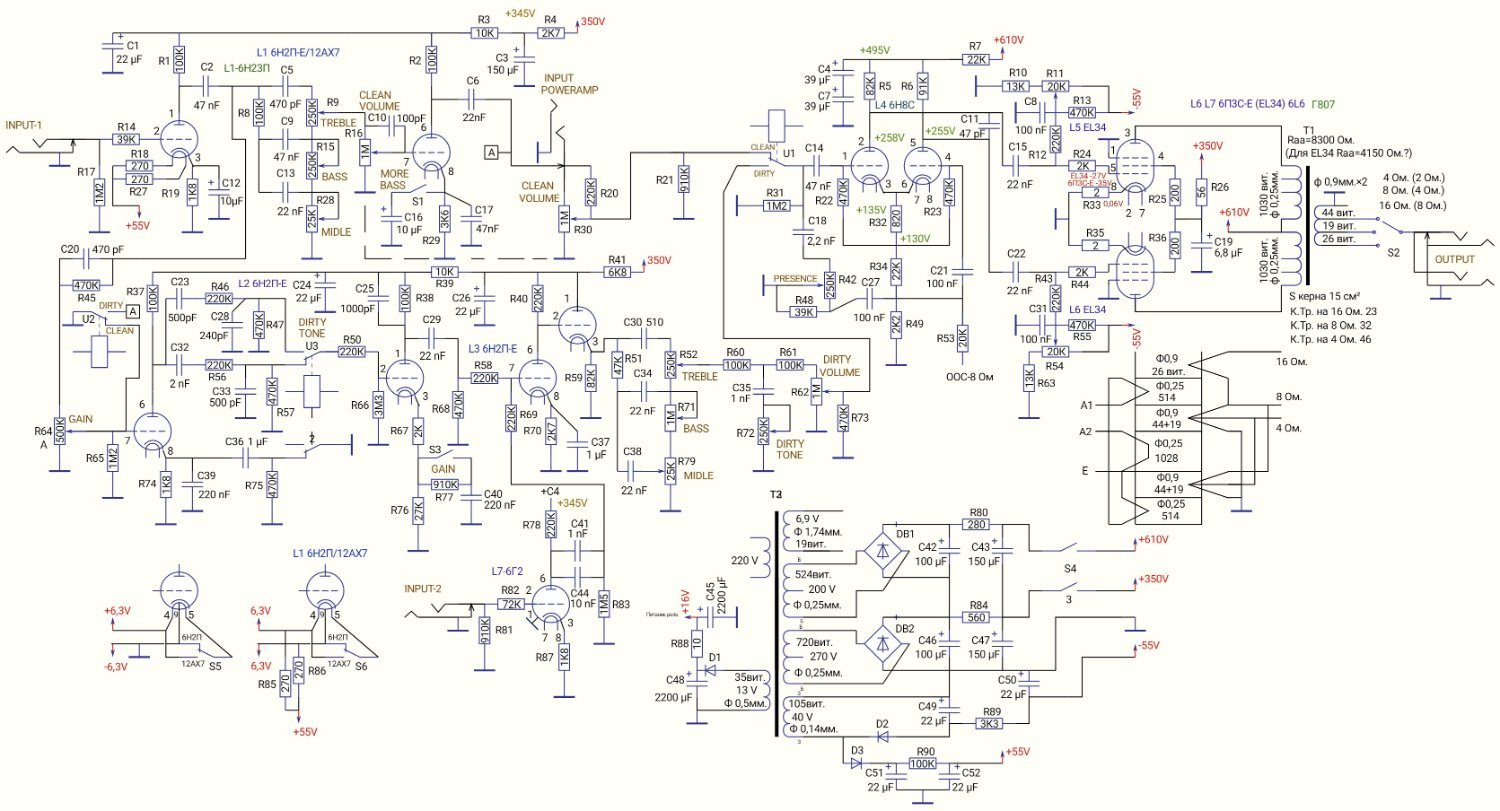

Ранее на форуме нашел схему гитарного комбика, воплотил в металле (пока что просто шасси, корпус ещё предстоит сделать) - работает в меру неплохо. Привожу оригинальную схему, мой вариант отличается только тем, что в ВК стоят лампы 6П7С, выходной трансформатор сечением 10см² и все выпрямители в БП - двухполупериодные. С фоном ещё предстоит побороться, но это известная беда на овердрайве)

[ValvoReborn]

В 07.11.2025 в 18:16, Den101 сказал:

форуме нашел схему гитарного комбика,

Можно ссылку на первоисточник, пожалуйста.

[Den101]

В 17.11.2025 в 16:01, ValvoReborn сказал:

Можно ссылку на первоисточник, пожалуйста.

Уже думаю нельзя - схема была выложена когда-то здесь, но почему-то тема удалена или куда-то перенесена.

[Vitalii]

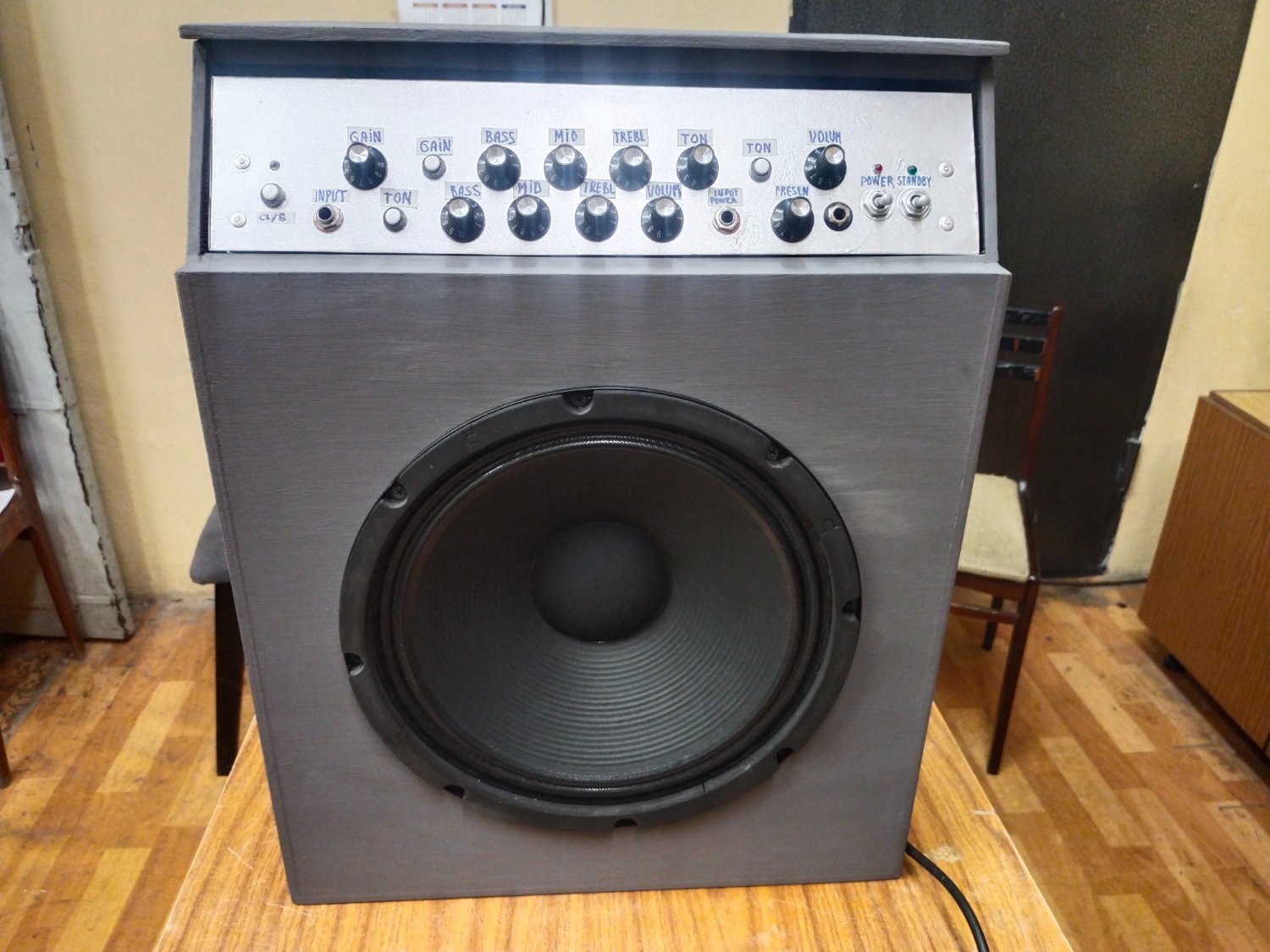

Этот усилитель стоит у меня в комбике, 6Г2 я из схемы удалил, излишнее усиление с ней на клине было и фон переменки небольшой был. Сейчас фон отсутствует, на гейне при вырученных ручках гейна и громкости слышно небольшое шипение ламп, это как бы нормально.

Сейчас как то так. И ТС другой намотал был такой

Как я его не зажимал а он гад гудит чуток, в комбике в паузах слышно слегка, раздражало. Сейчас намотал на Ш железе, полная тишина





[Климентий]

Интересно было бы посмотреть на монтаж такого монстра... Печатную плату разрабатывали или навесом монтировали?

[Vitalii]

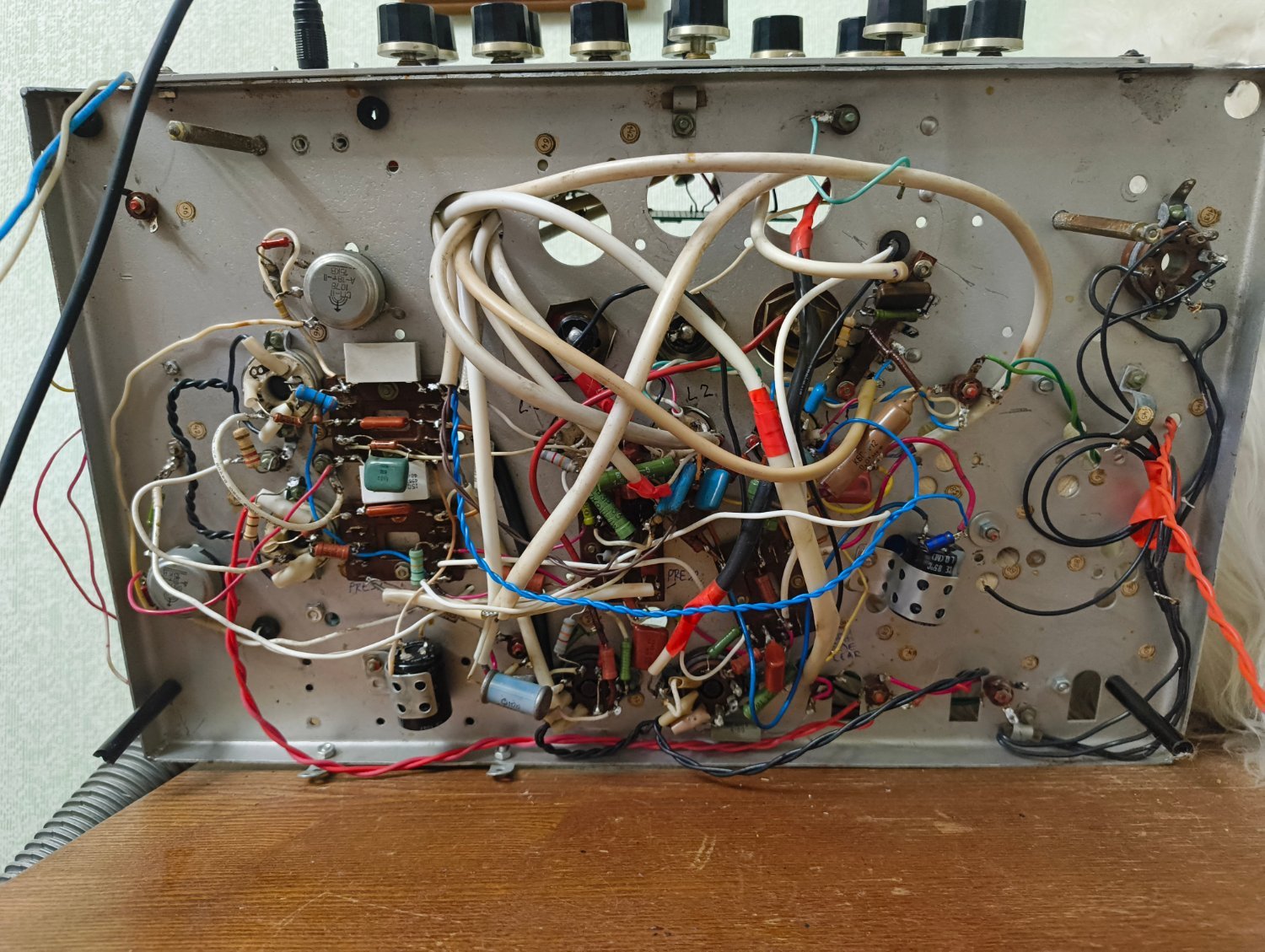

Здесь на форуме где-то есть моя тема, там выкладывал фото монтажа. Монтаж навесной, по старинке) как привык. Для меня важен процесс, поэтому пока комбик не перекачевал от меня, руки чешутся, нет нет что нибудь перипаяю.

[Vitalii]

Здесь на форуме где-то есть моя тема, там выкладывал фото монтажа. Монтаж навесной, по старинке) как привык. Для меня важен процесс, поэтому пока комбик не перекачевал от меня, руки чешутся, нет нет что нибудь перипаяю.

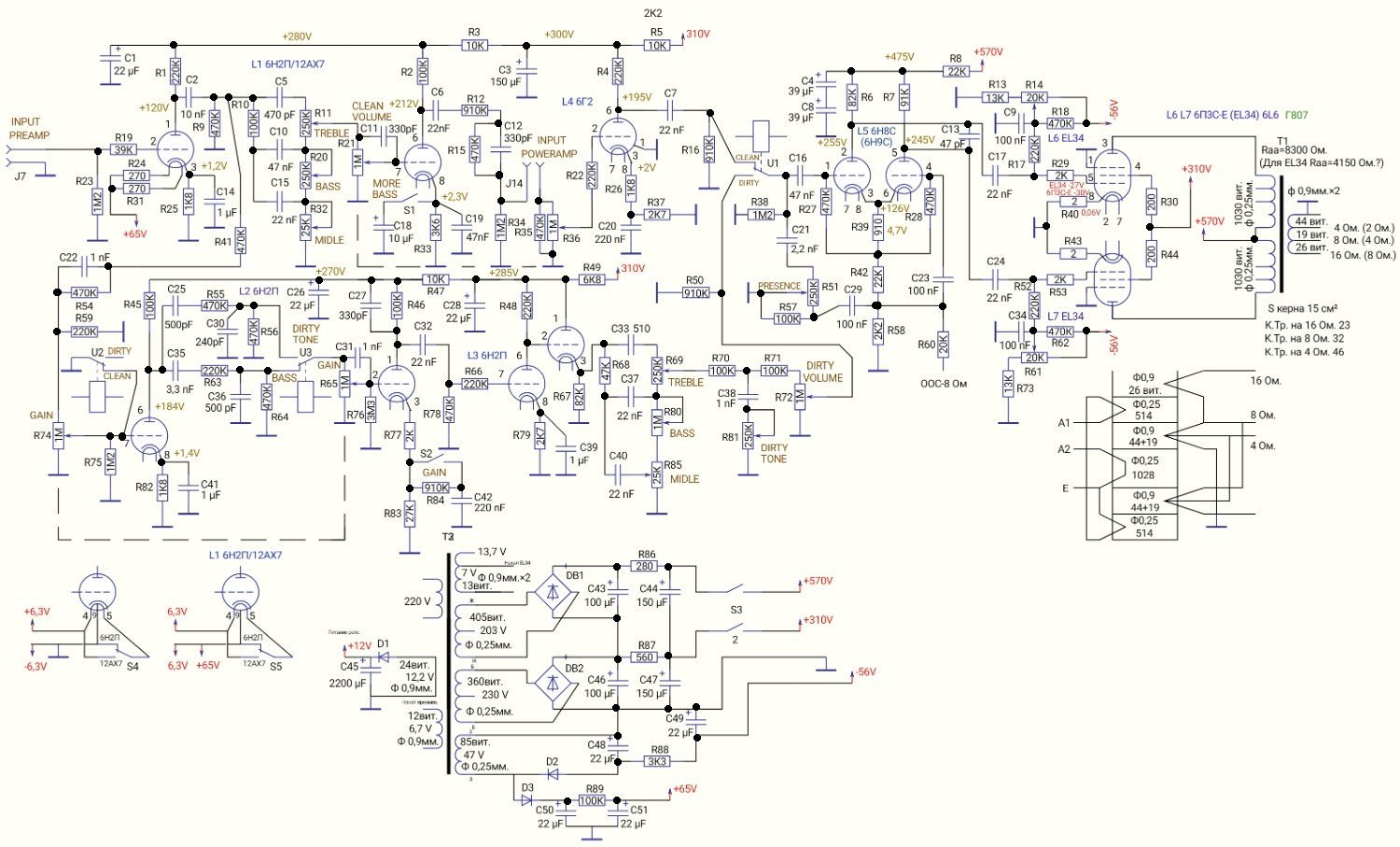

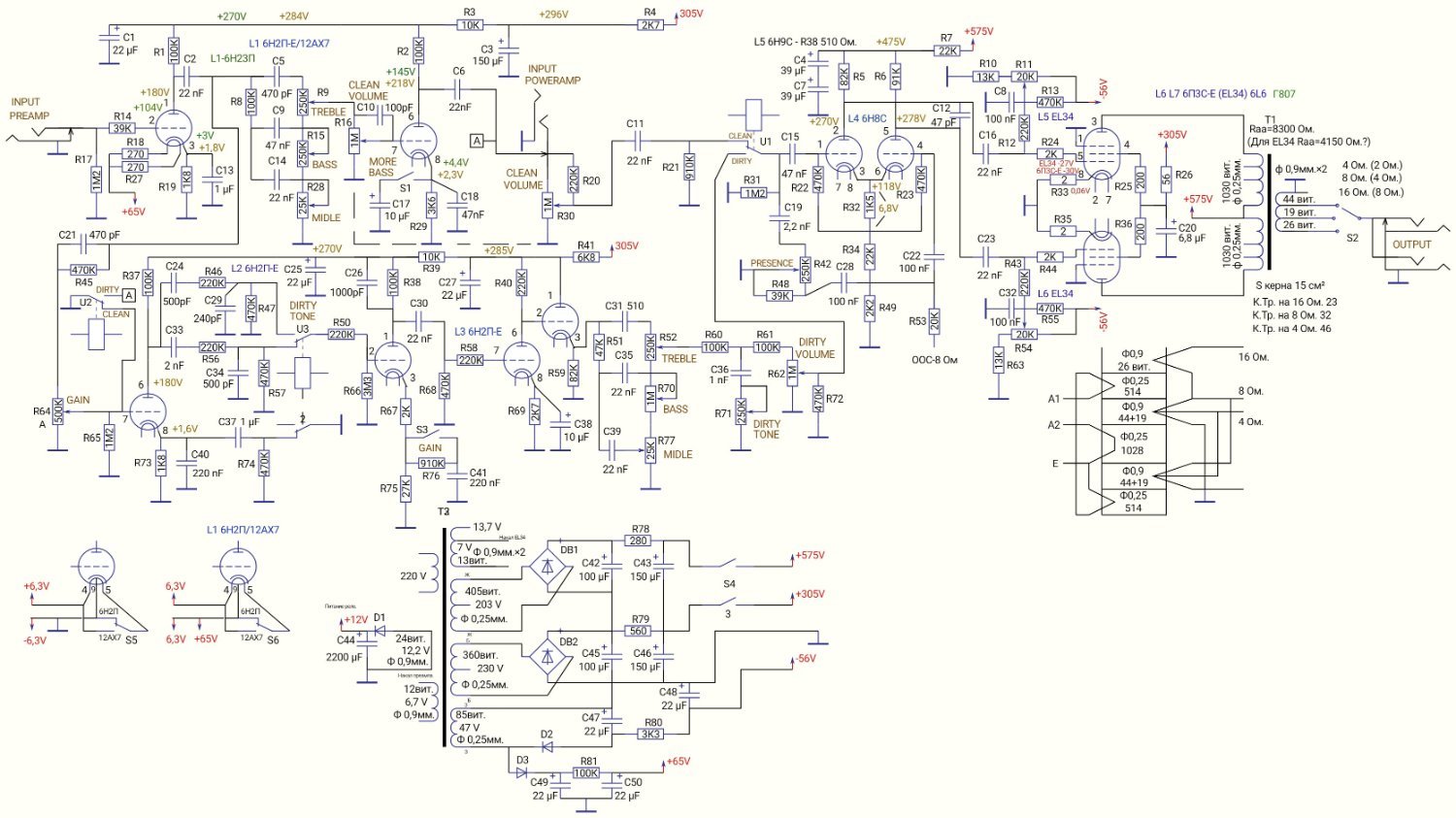

После замены ТС напряжения чуток изменились, в катоде фазоннвертора резистор поменял, что бы не пустовала панельки использовал 6Г2 для отдельного входа, подключал туда телефон, музычку фоном послушать. 6Г2 буду убирать, лишнее это, гнездо использую для футсвича. Сейчас такая схема, на 6Г2 можно не обращать внимание, все работает на музыка и через вход в окончание звучит хорошо

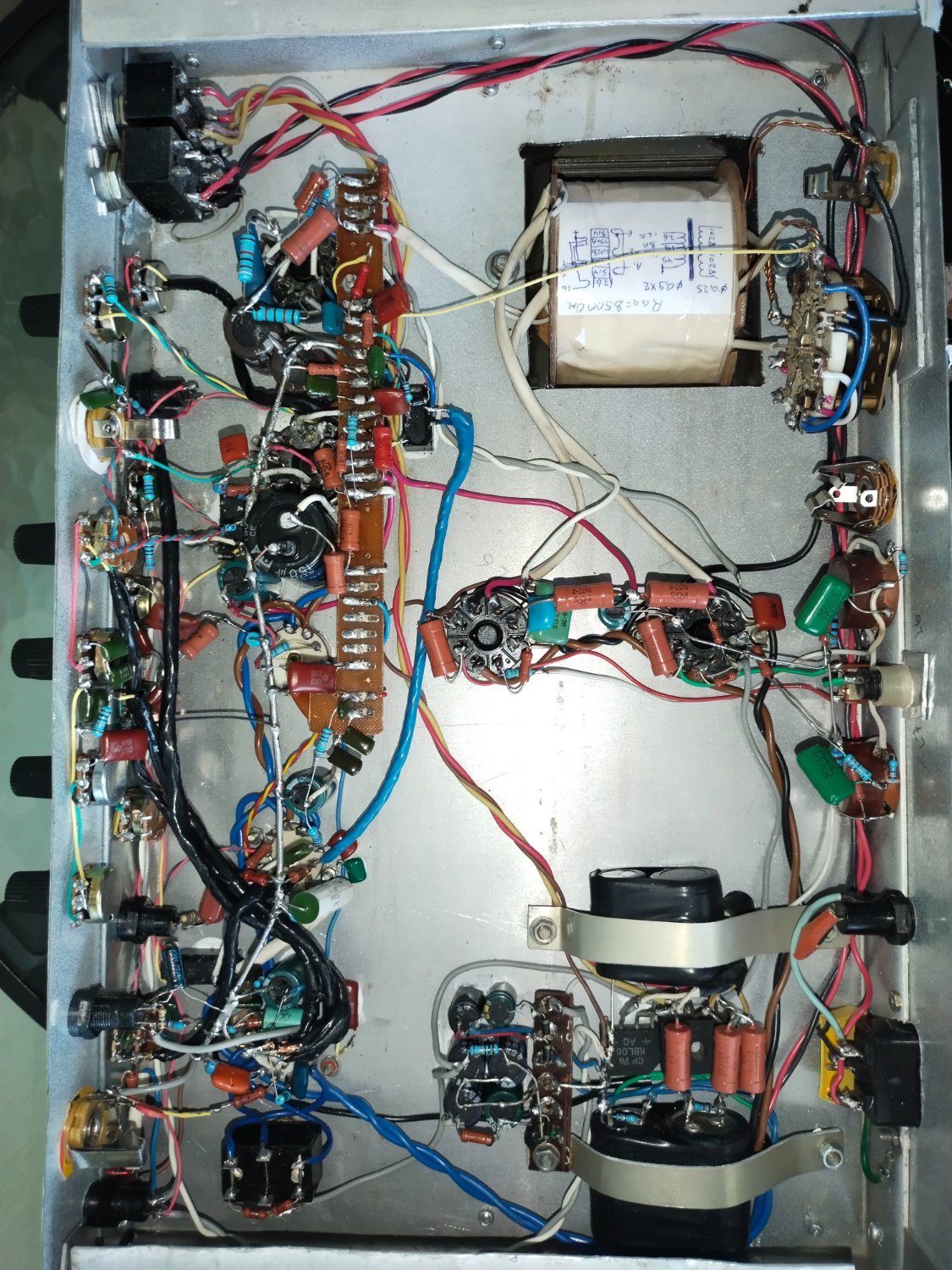

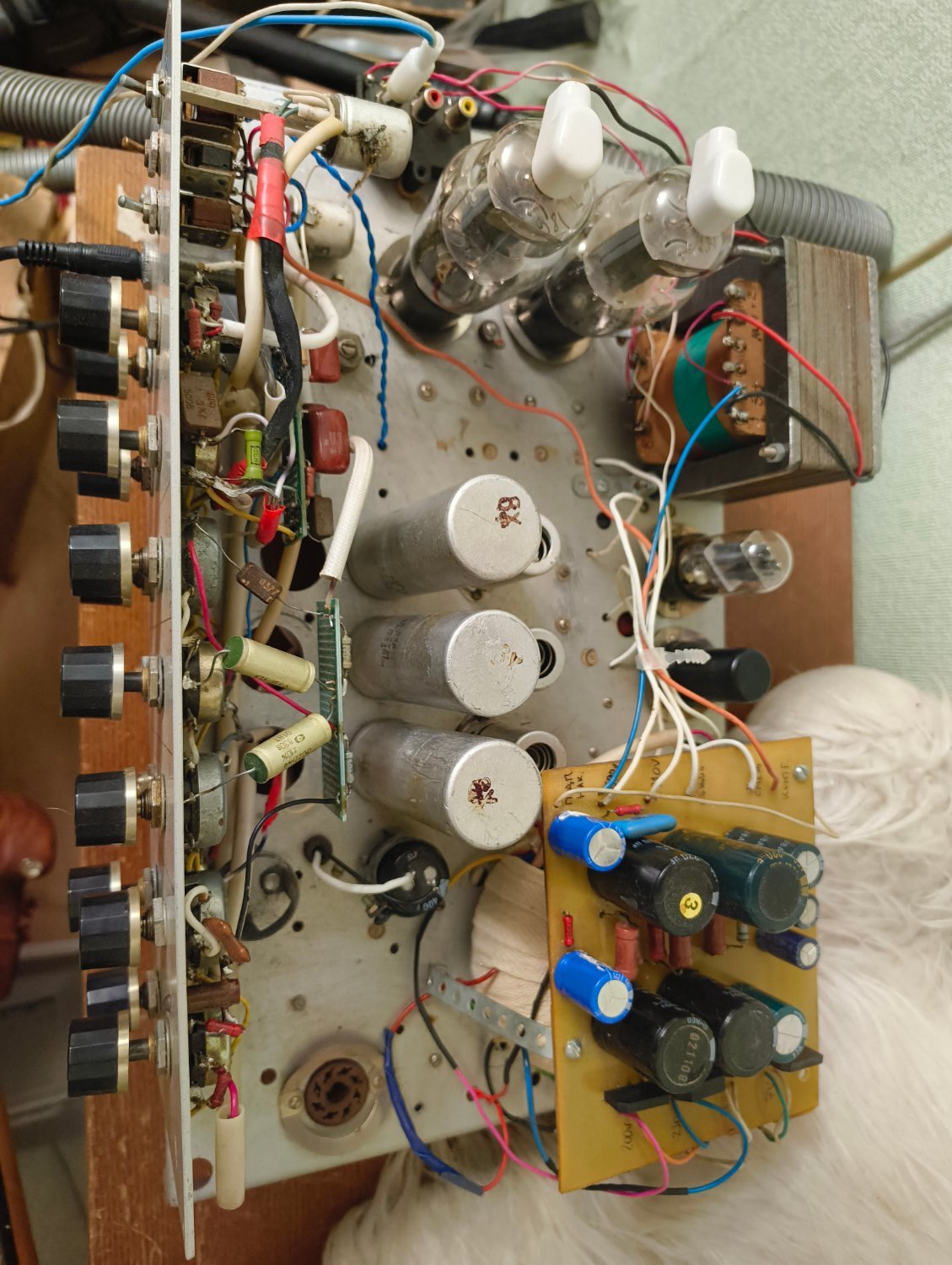

Фото ещё со старым силовиков.

[Vitalii]

[Климентий]

7 часов назад, Vitalii сказал:

Здесь на форуме где-то есть моя тема, там выкладывал фото монтажа. Монтаж навесной, по старинке) как привык. Для меня важен процесс, поэтому пока комбик не перекачевал от меня, руки чешутся, нет нет что нибудь перипаяю.

После замены ТС напряжения чуток изменились, в катоде фазоннвертора резистор поменял, что бы не пустовала панельки использовал 6Г2 для отдельного входа, подключал туда телефон, музычку фоном послушать. 6Г2 буду убирать, лишнее это, гнездо использую для футсвича. Сейчас такая схема, на 6Г2 можно не обращать внимание, все работает на музыка и через вход в окончание звучит хорошо

Фото ещё со старым силовиков.

С сонтажем конечно нужно поработать... Порядок навести... Так не пойдет... Ну это на мой вкус конечно... 😐

[DYA]

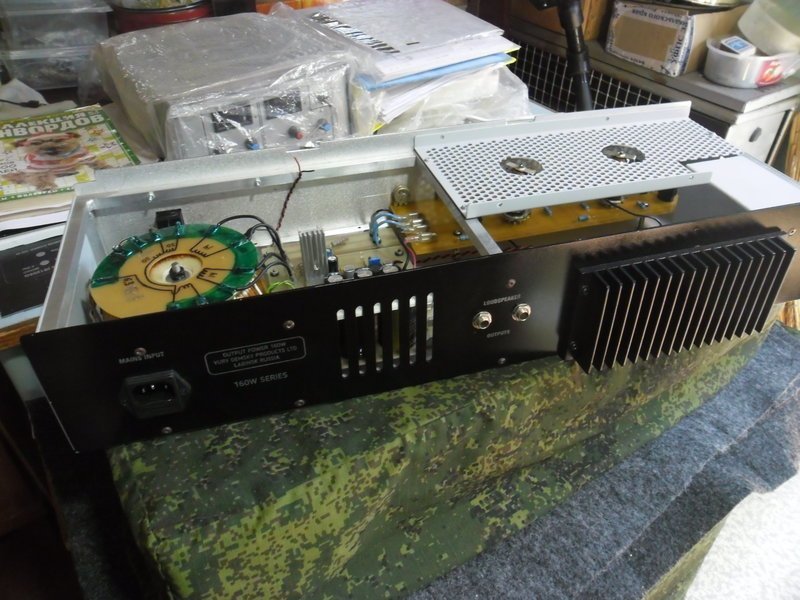

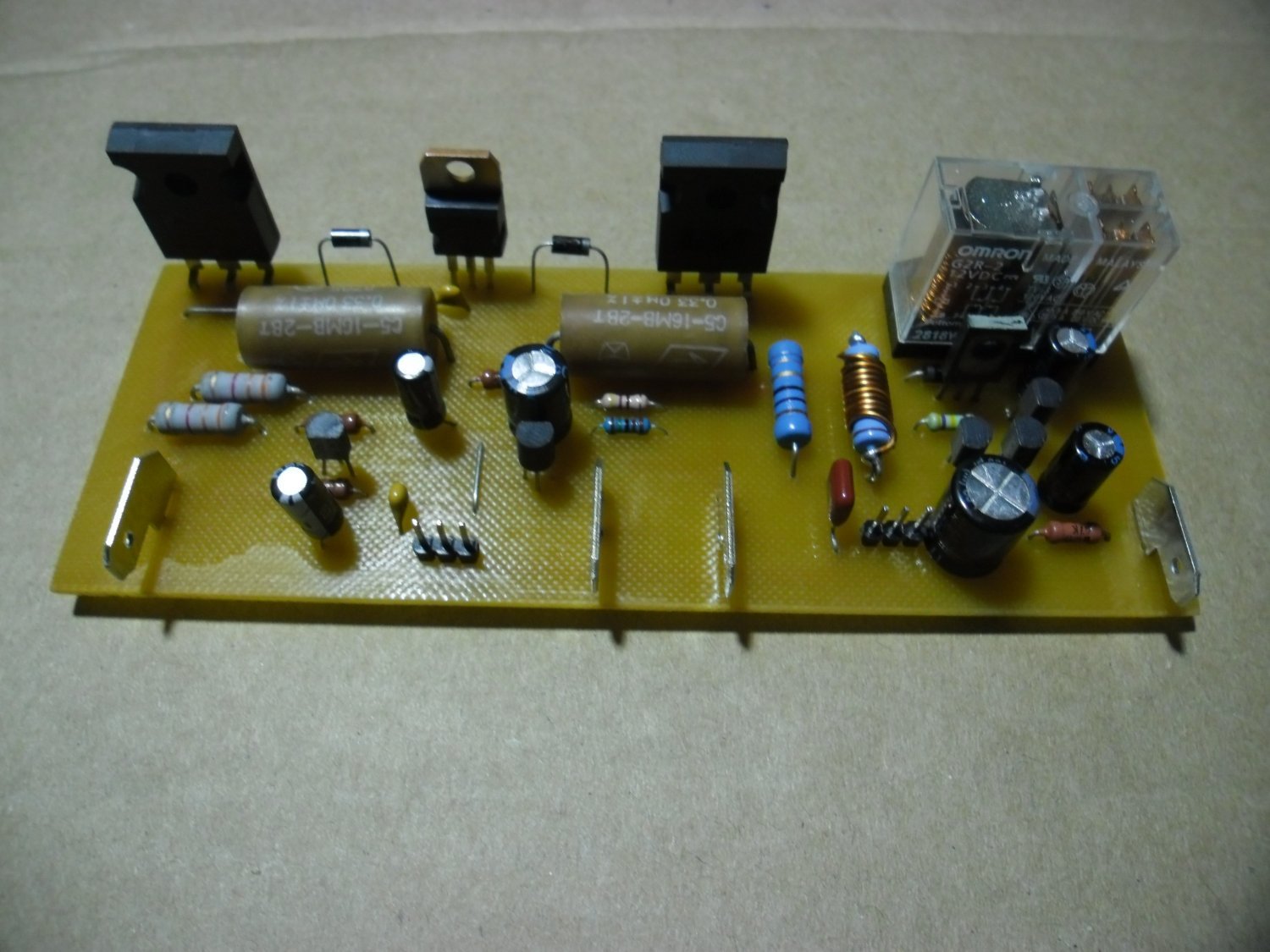

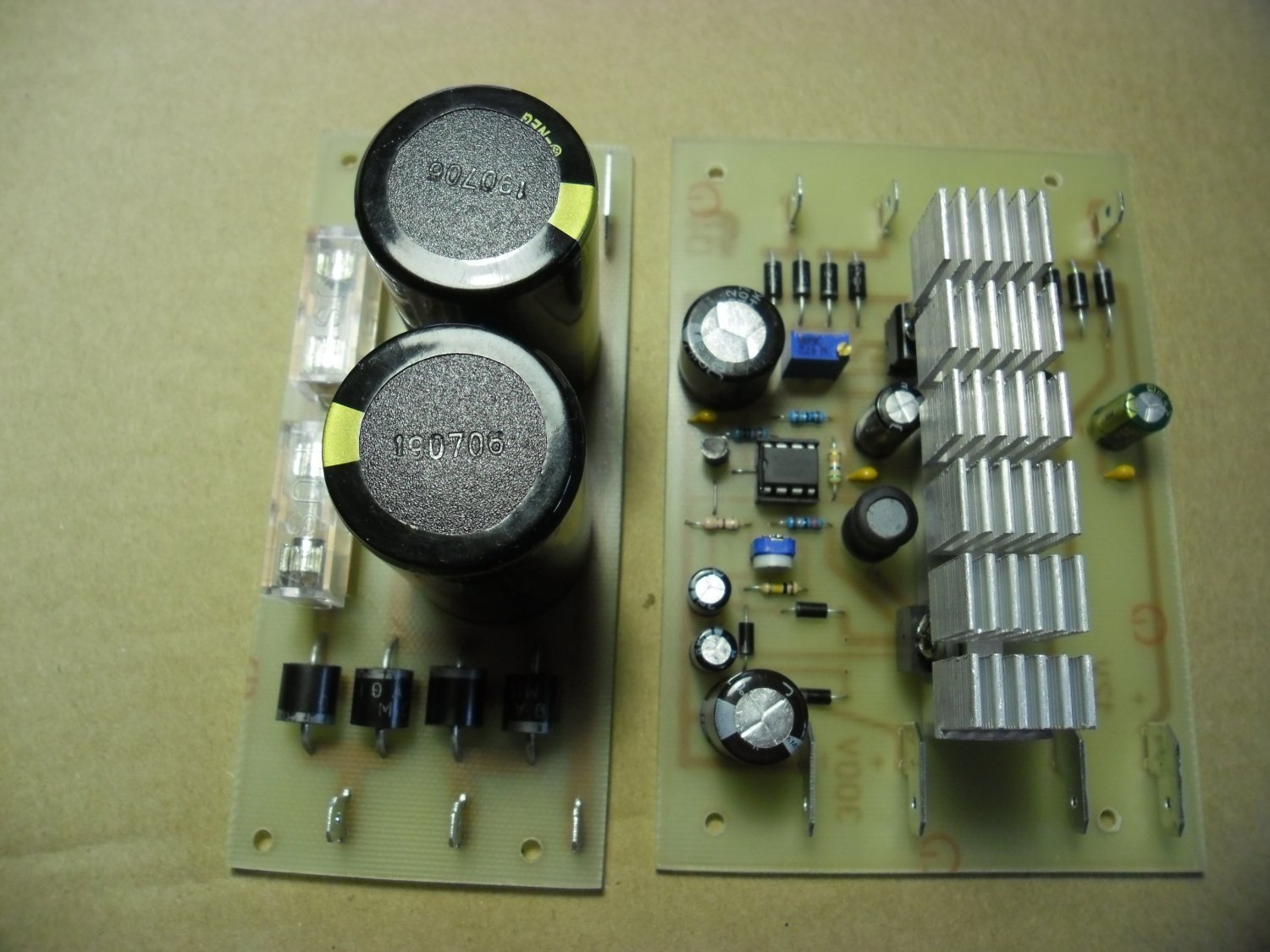

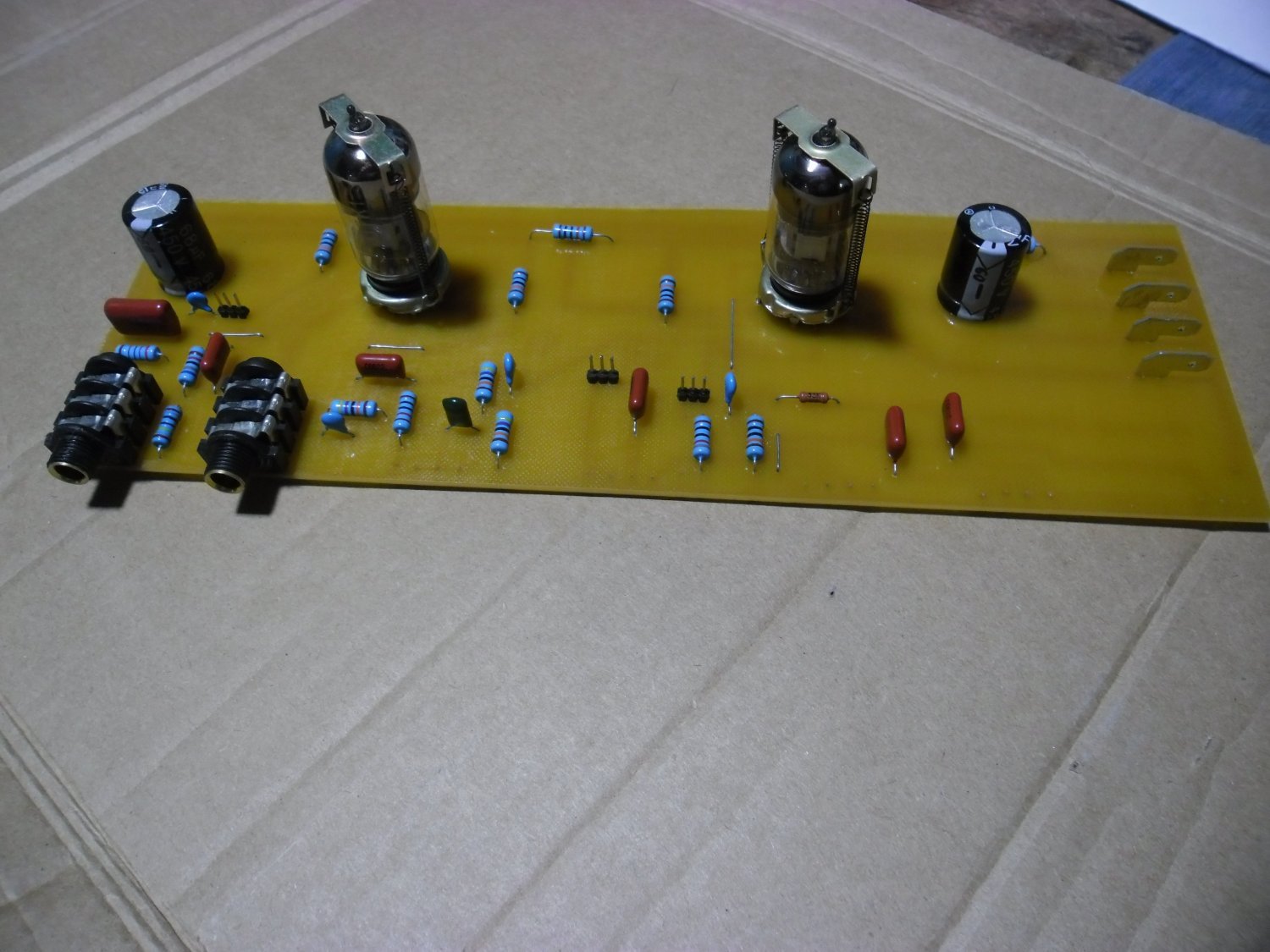

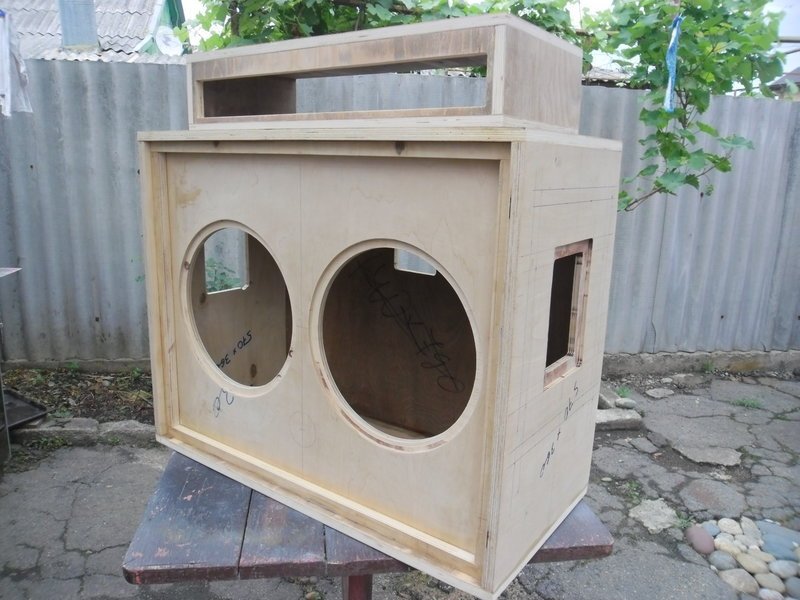

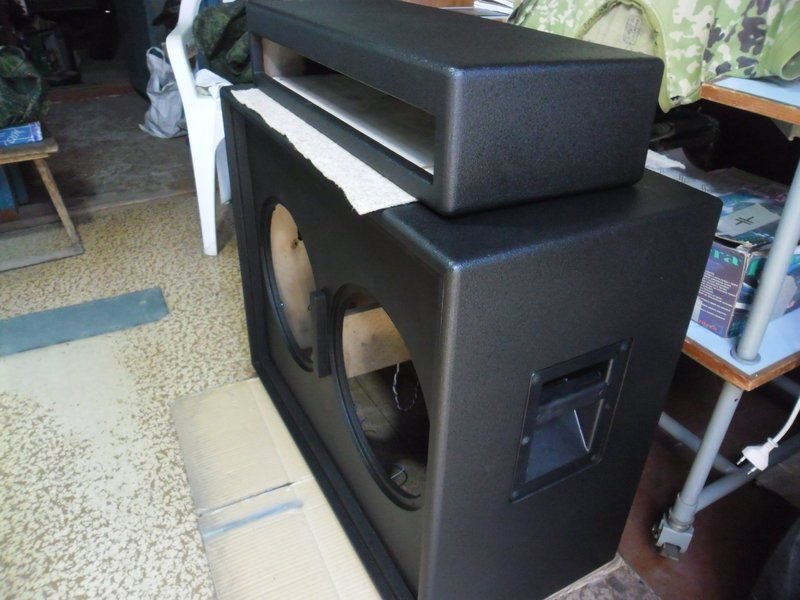

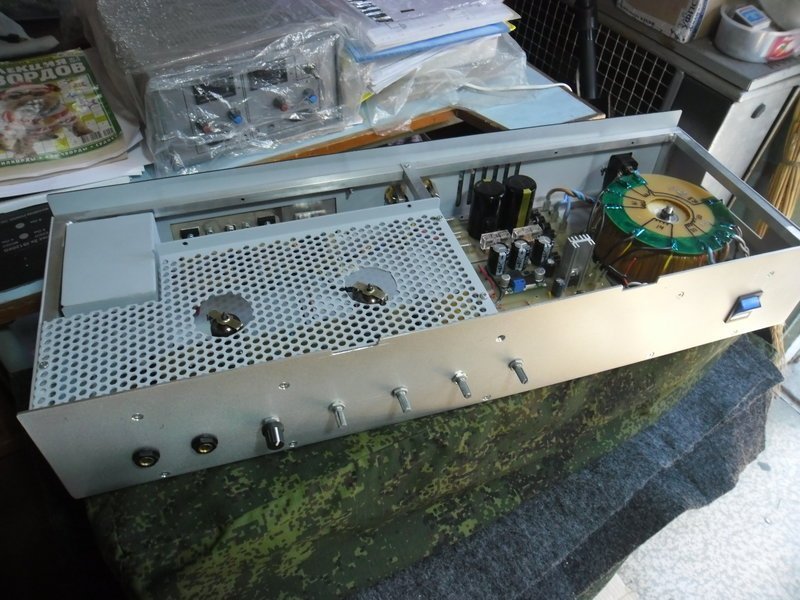

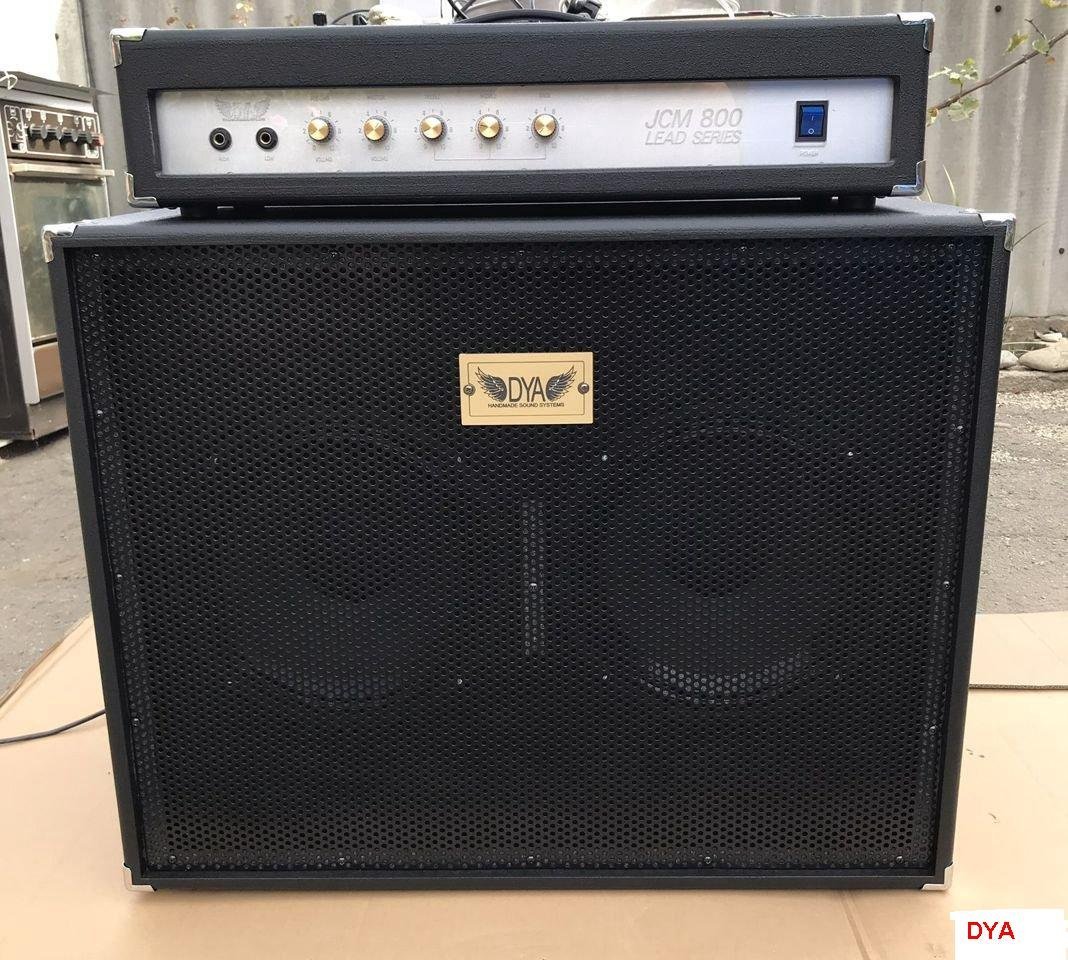

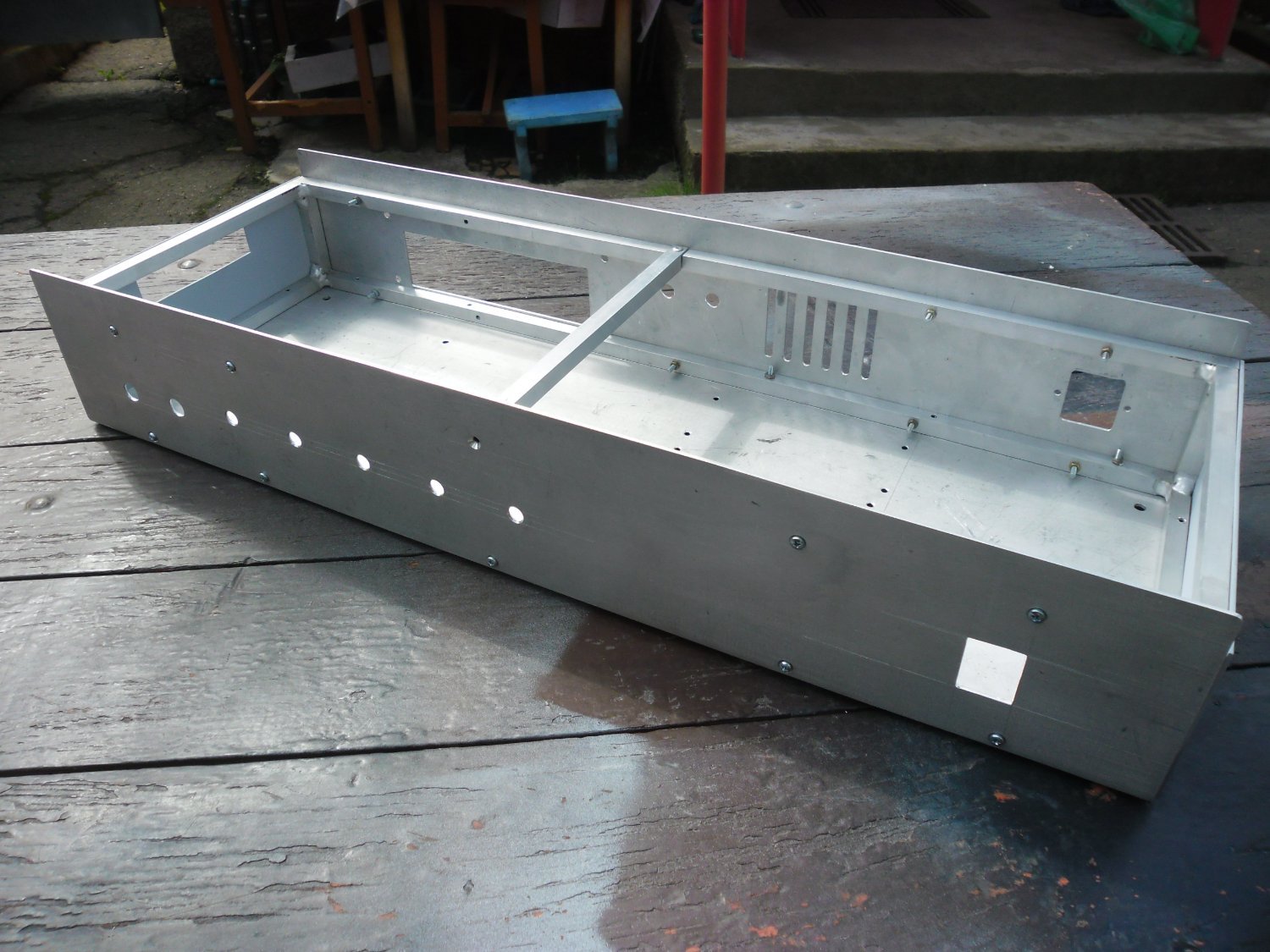

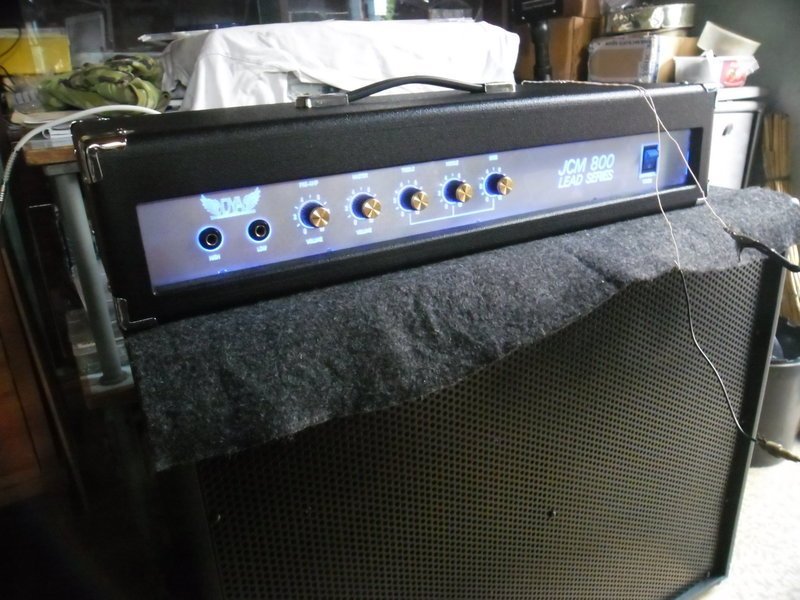

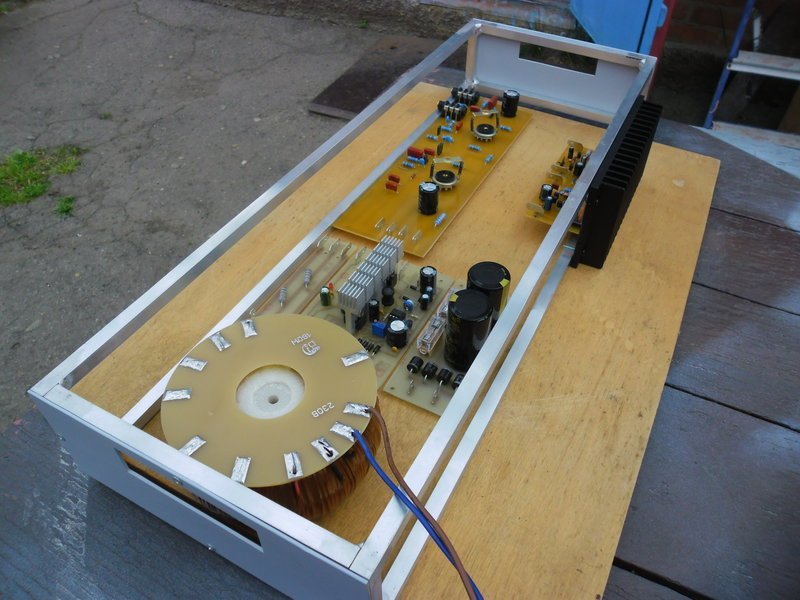

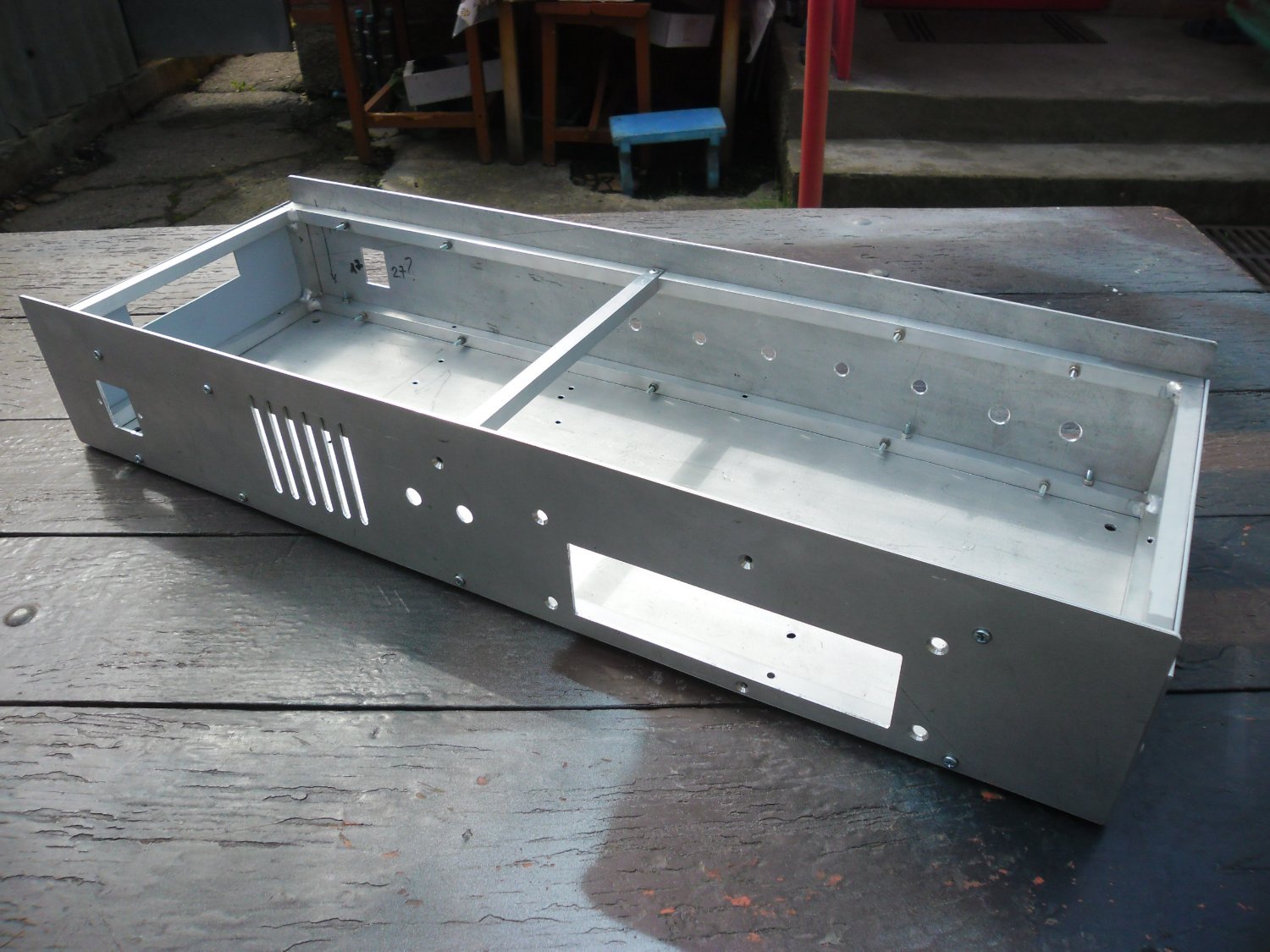

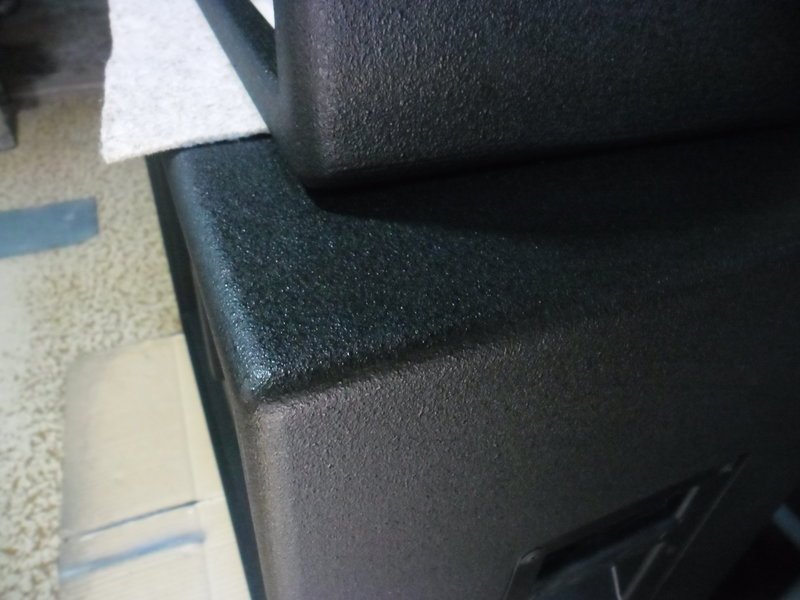

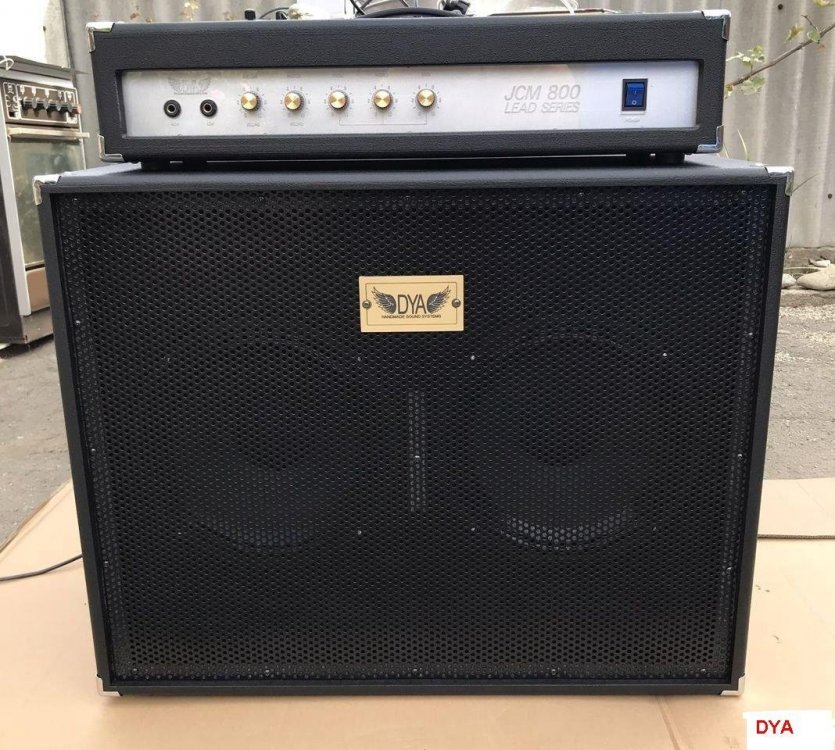

Вот про конструктив известного комборя.... И как я делал....

Инструкция по сборке Marshall JCM800.pdf

[Den101]

21 час назад, Vitalii сказал:

Как я его не зажимал а он гад гудит чуток, в комбике в паузах слышно слегка, раздражало. Сейчас намотал на Ш железе, полная тишина

Я сразу намотал силовик на торе)

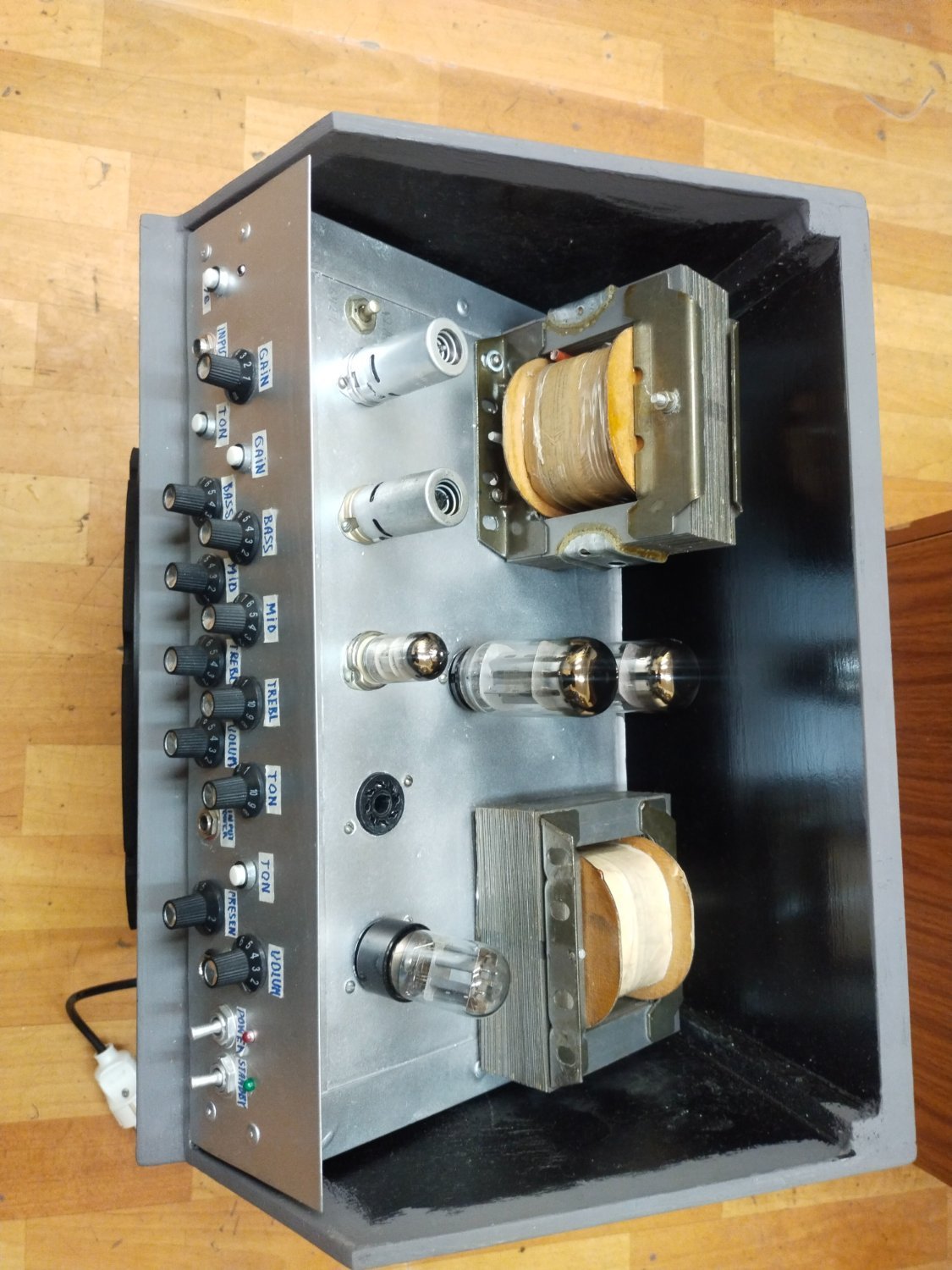

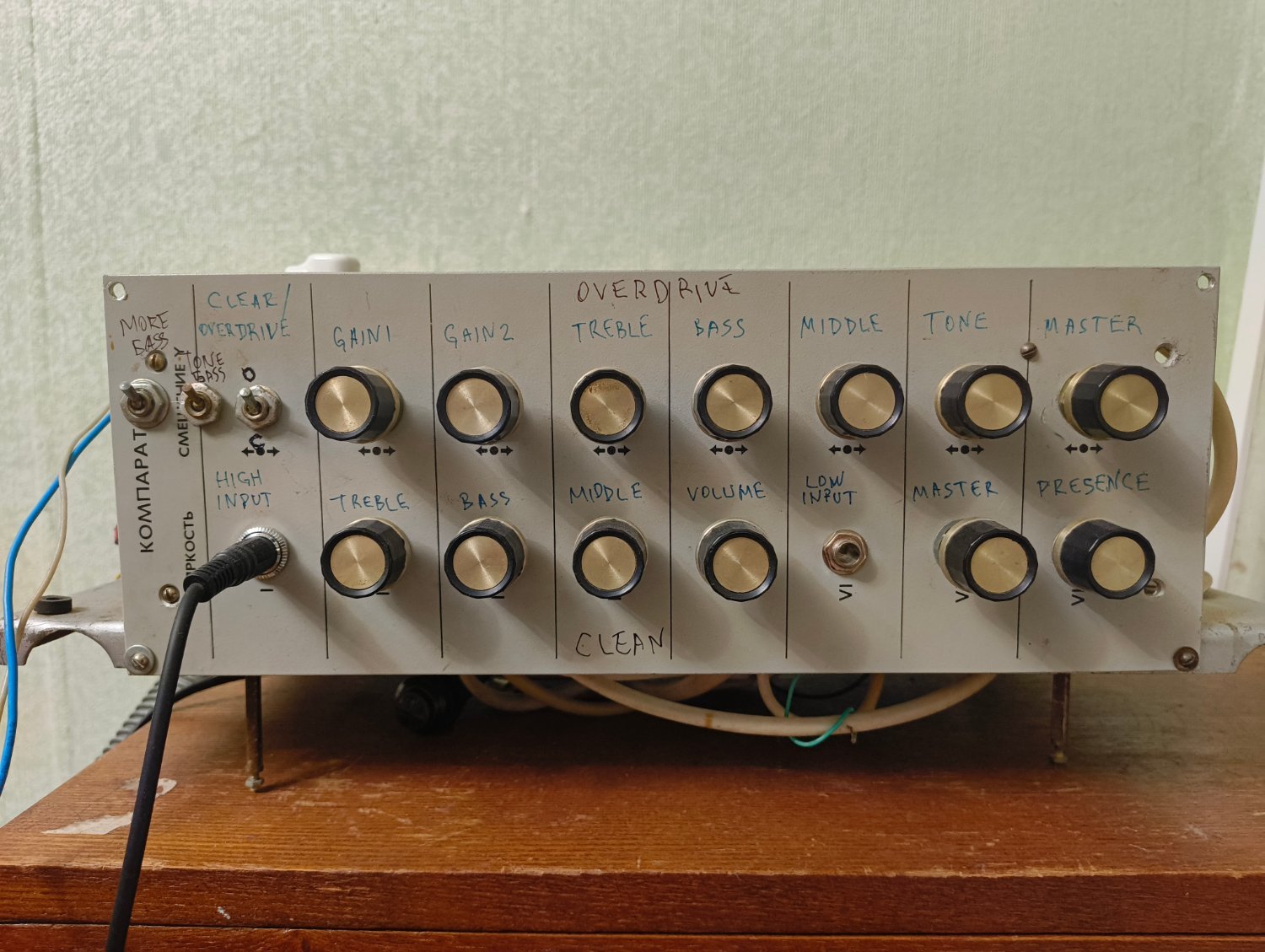

Моя реализация пострашнее будет. Сначала собирал чисто ради эксперимента, а теперь думаю довести до ума и

засунуть в корпус какой. Хотел анодное на кенотроне сделать, потом передумал, гнездо и провода остались

[Vitalii]

1 час назад, Климентий сказал:

 Так не пойдет... Ну это на мой вкус конечно... 😐

А на мой пойдет). Все прочно закреплено, припаяно, земляная шина на корпусе у входного Джека, сигнальные провода максимально короткие, в экранированных проводах.

[Vitalii]

1 час назад, Den101 сказал:

Моя реализация пострашнее будет.

Ну так то да, главное чтоб работало)

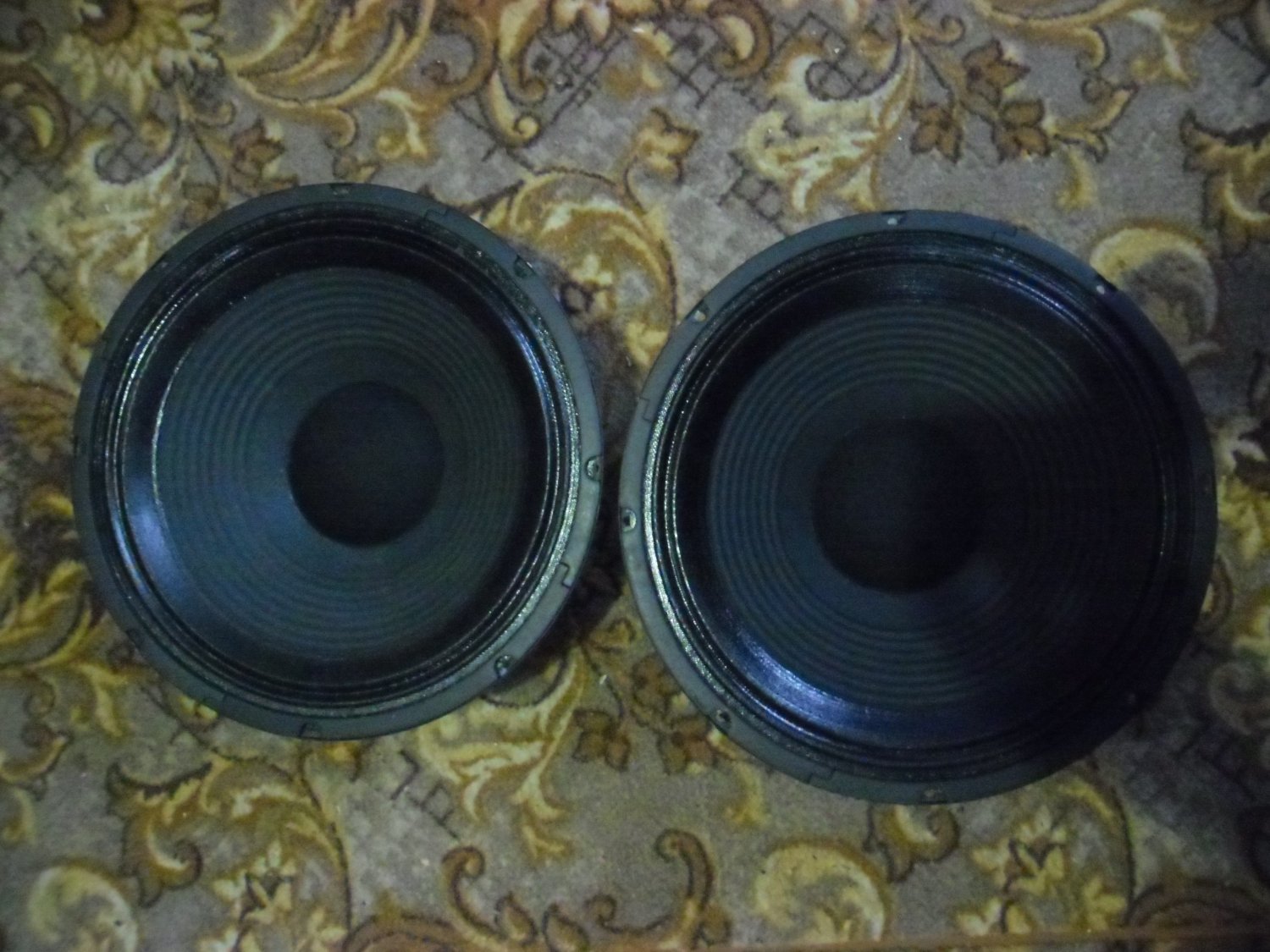

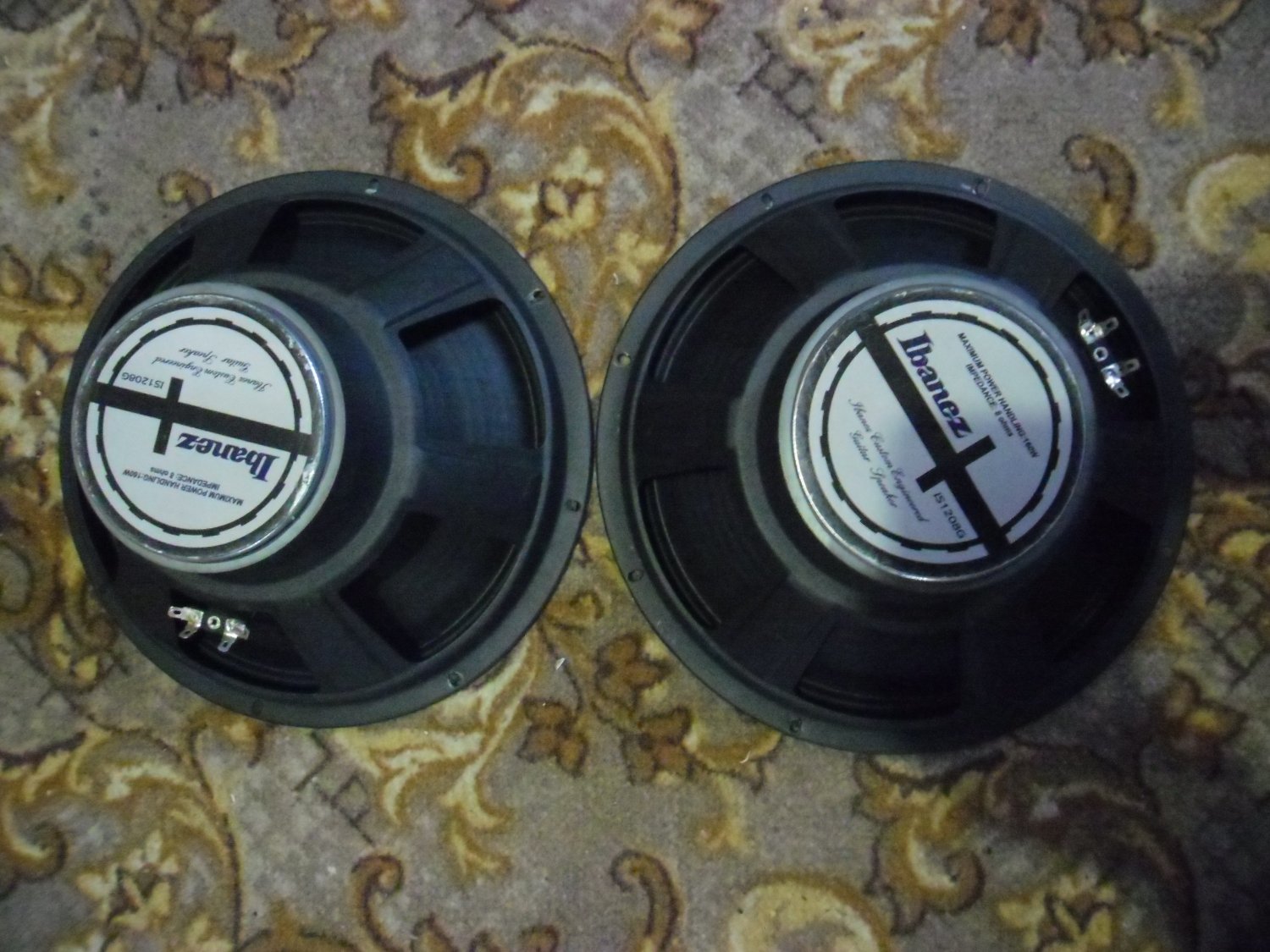

 Г807 или 6П7С?   На 807 давно собрать что нибудь руки чешутся, да панельки, колпачки сдерживает. Тут ещё динамик многое решает, подключал этот уст к закрытому кабинету с динамики НОТ 100 звук огонь, в комбик поставил какой-то дишманский динамик, попался в интернетмагоазине, цена бросовая, 12 дюймов, позиционировался как гитарный, взял, вроде не плохо звучит, ни как будто благородства что ли не хватает.
