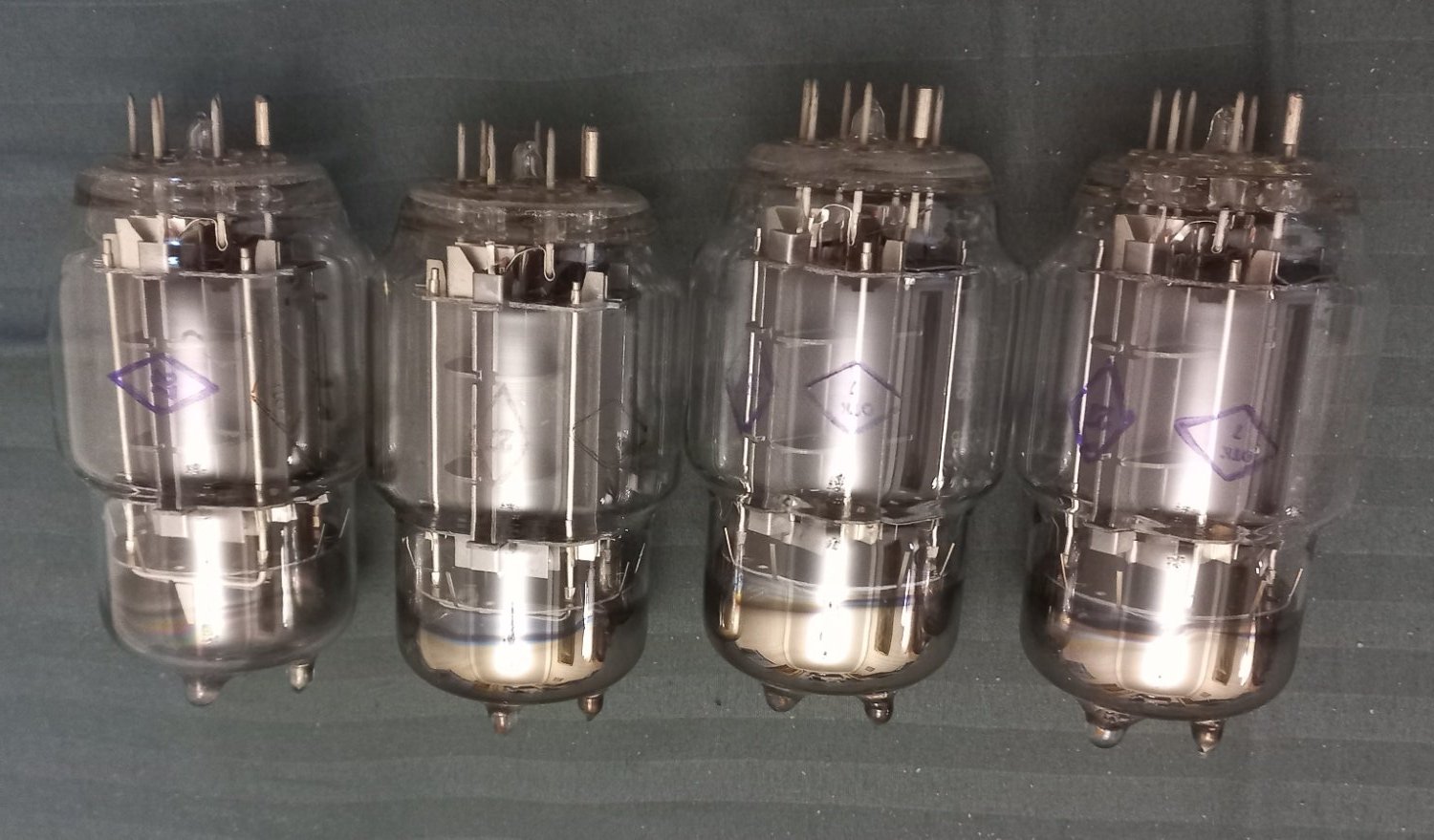

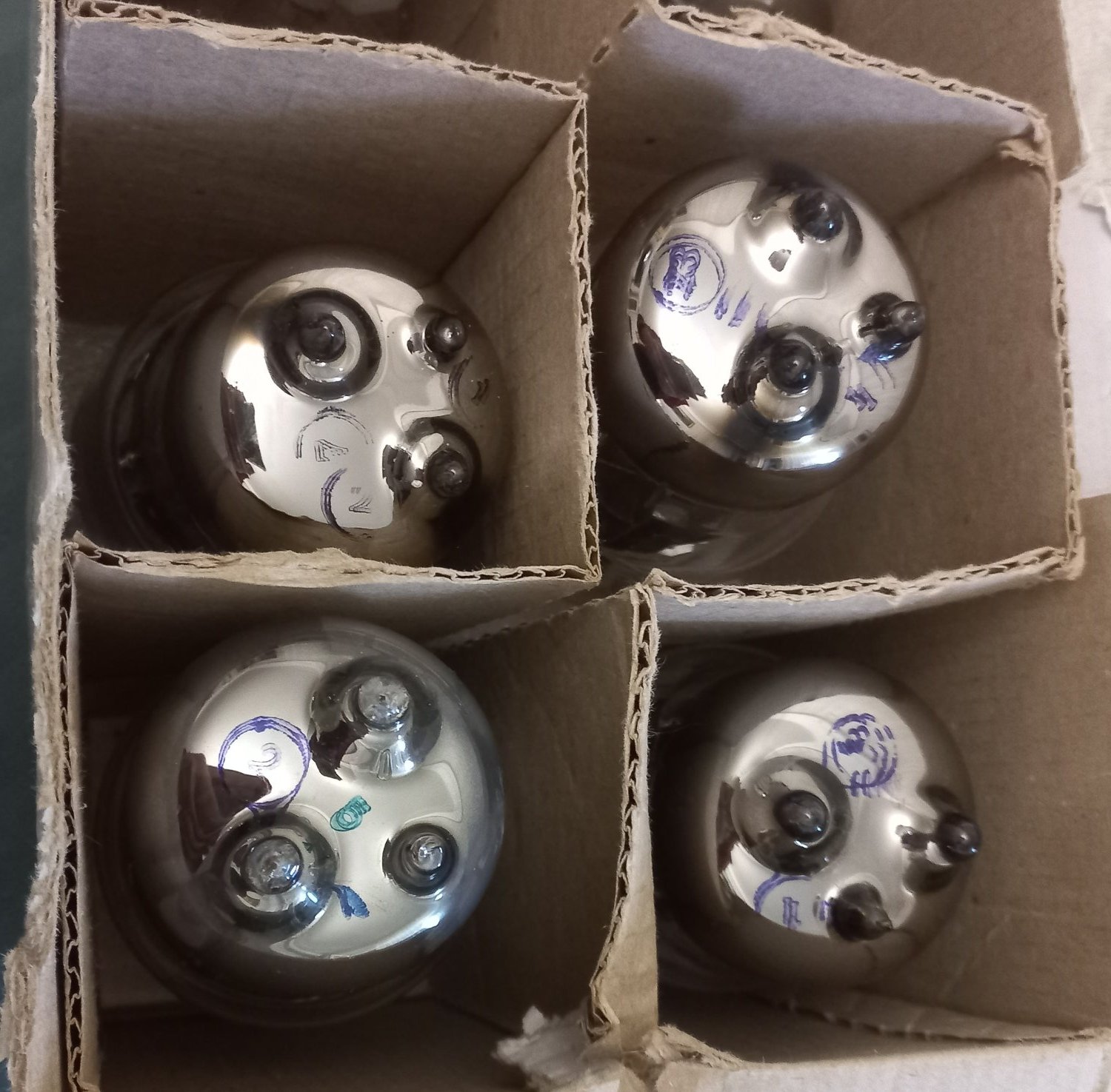

Есть 4шт., Ульяновск, месяца и годы:

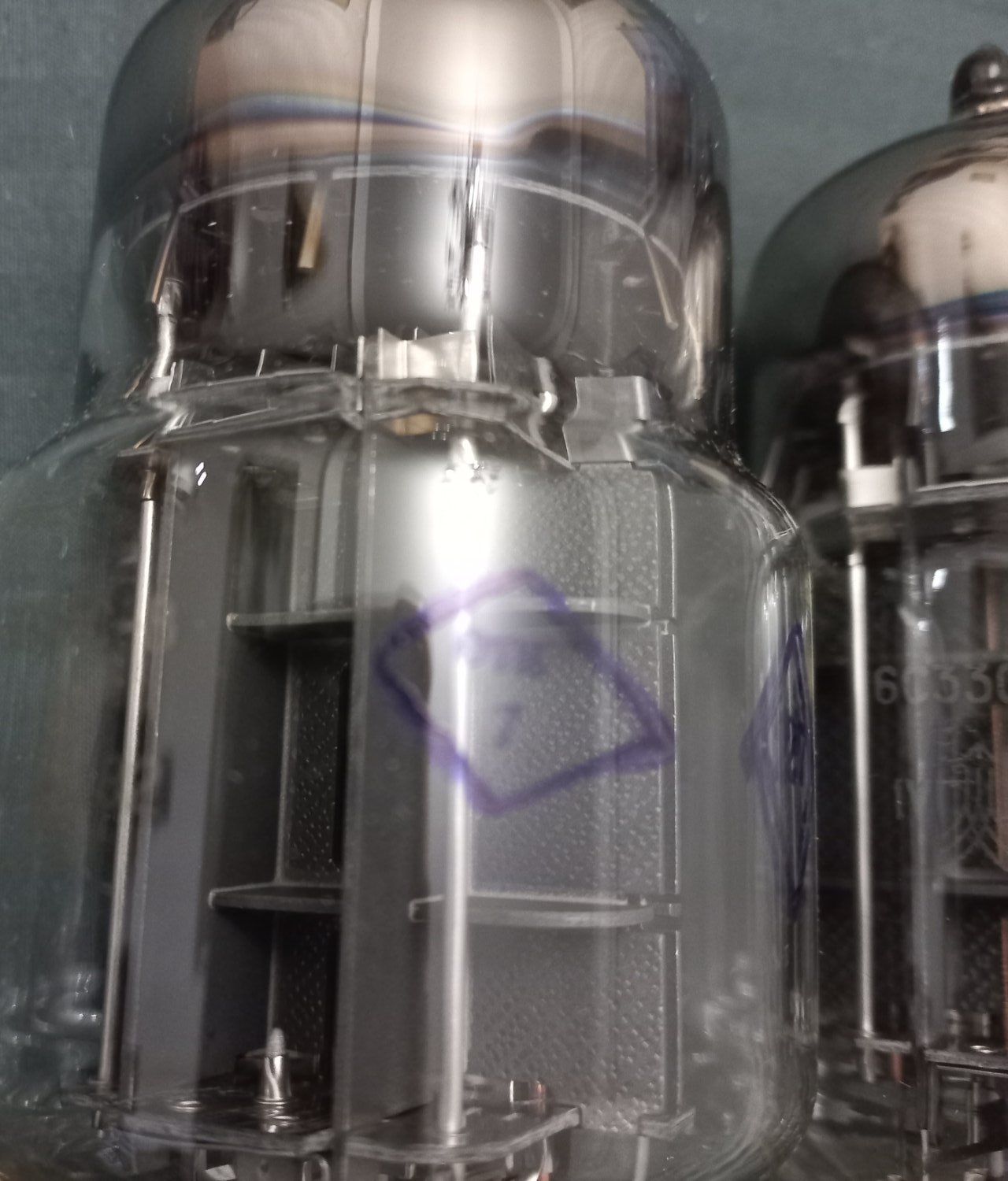

01.82 - 1шт.,  03.82 - 2шт.,  04.82 - 1шт.. Синие штампики, ромбики.

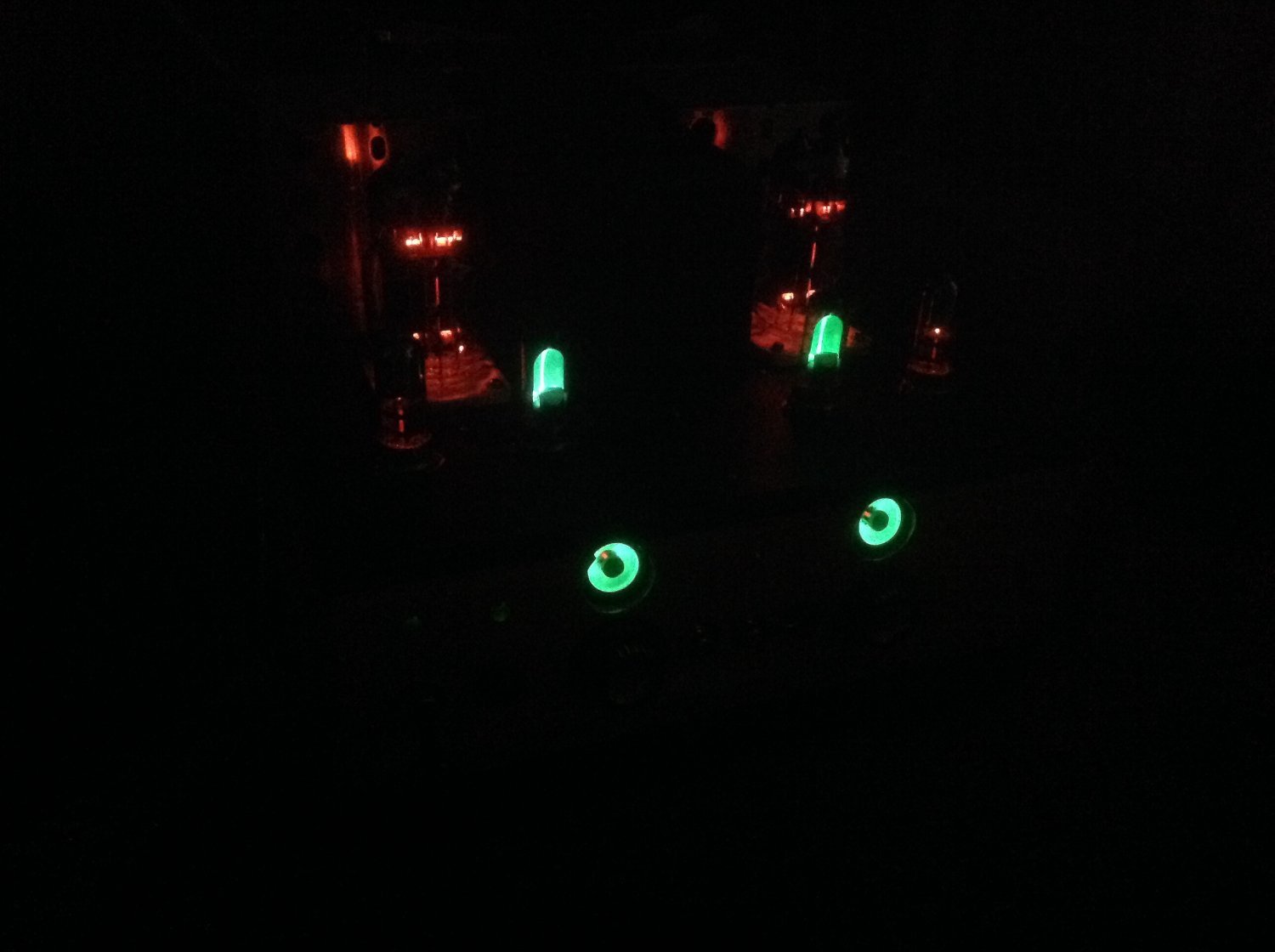

Держал про запас для себя, когда-то делал усилитель на них...

Родная упаковка не сохранилась, но при необходимости надёжно упакую и по РФ перешлю почтой или СДЕКом..

Пусть по 800р./шт..

633-1.thumb.jpg.f3ae062c640e33ef856e66c095057080.jpg633-2.thumb.jpg.f231a53cf06479328b16f532a0f59ba4.jpg633-3.thumb.jpg.ff32aab58cc4e522f07b60a241fbd75c.jpg6334.thumb.jpg.24374970ffbbd9d90ec5ad9c7e33a9d7.jpg6333.thumb.jpg.7e7ef4b136499fb94f9c16fa986025e9.jpg6331.thumb.jpg.28eec629b78bcc990d070979c619a0c2.jpg
