Двухтакт на 6Н9С и 6П7С

W_L

By W_L
in Valve

 Share

Recommended Posts

W_L Local

W_L

Posted
Posted

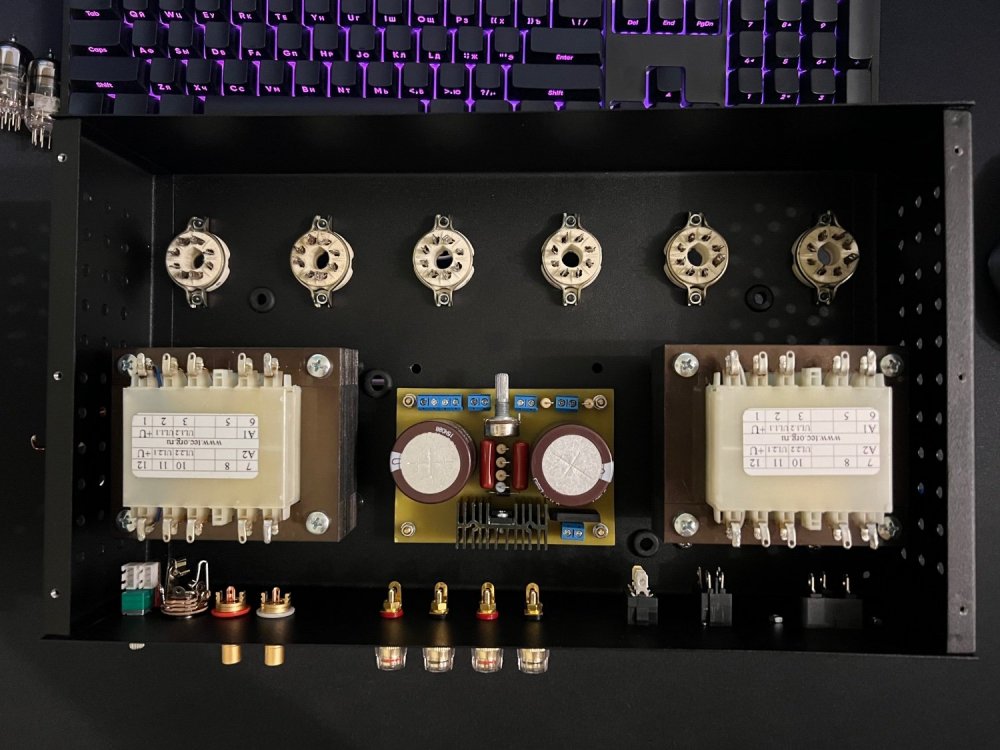

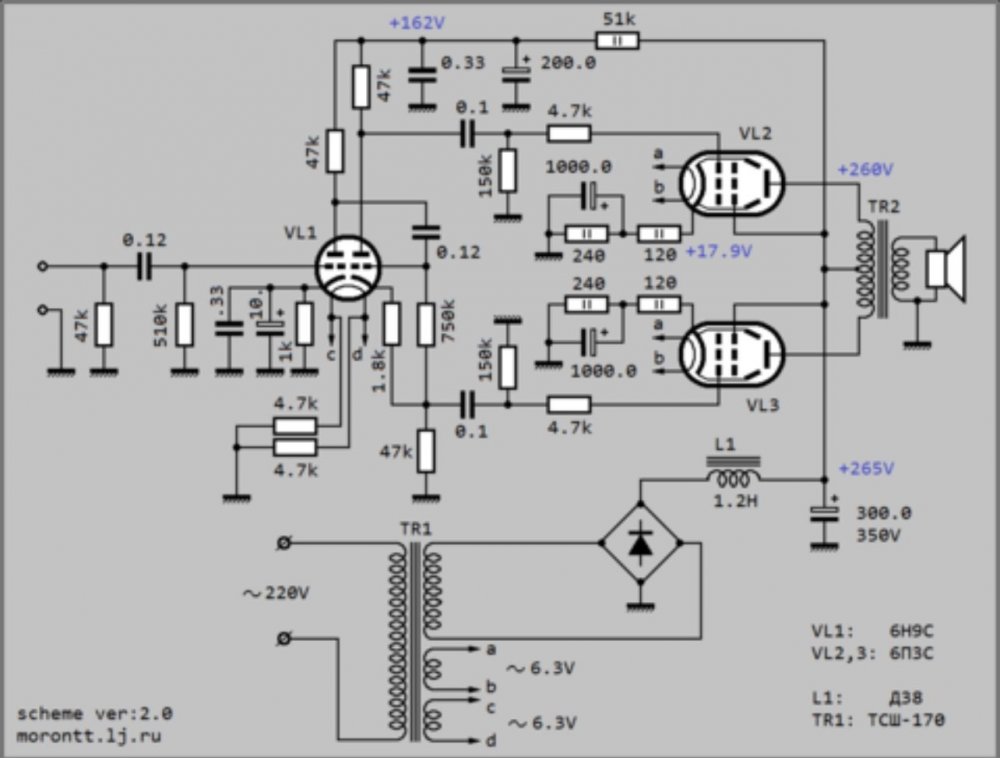

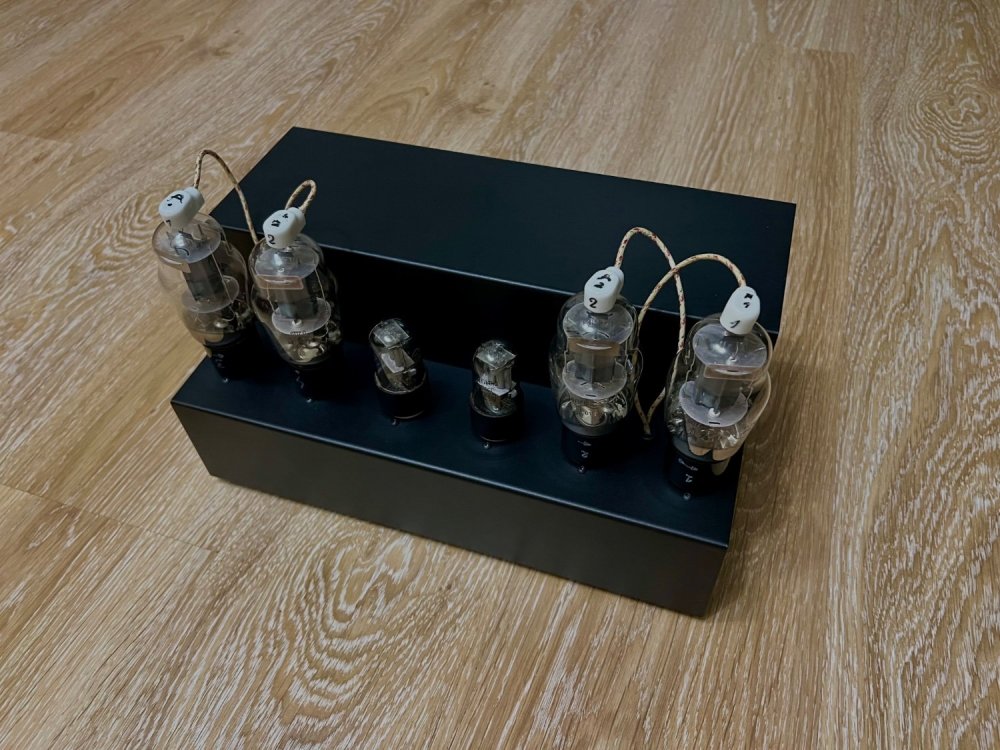

Месяца 4 стоял в шкафу у меня корпус с твз для унч на базе ламп 6Н9С и 6П7С, и вот дошли руки до сборки, в качестве базовой схемы была выбрана данная схема, но с изменениями, R катода для 6П7С были увеличены до 375 ом, вторая сетка 6П7С включена через резистор 200 ом, R анода 6Н9С увеличен до 51ком, общее питание схемы поднято до 350В, пока что полностью не достроен, осталось немного доделать проводку, тесты и настройка будут позднее …






W_L Local

W_L

Posted
  • Author
Posted

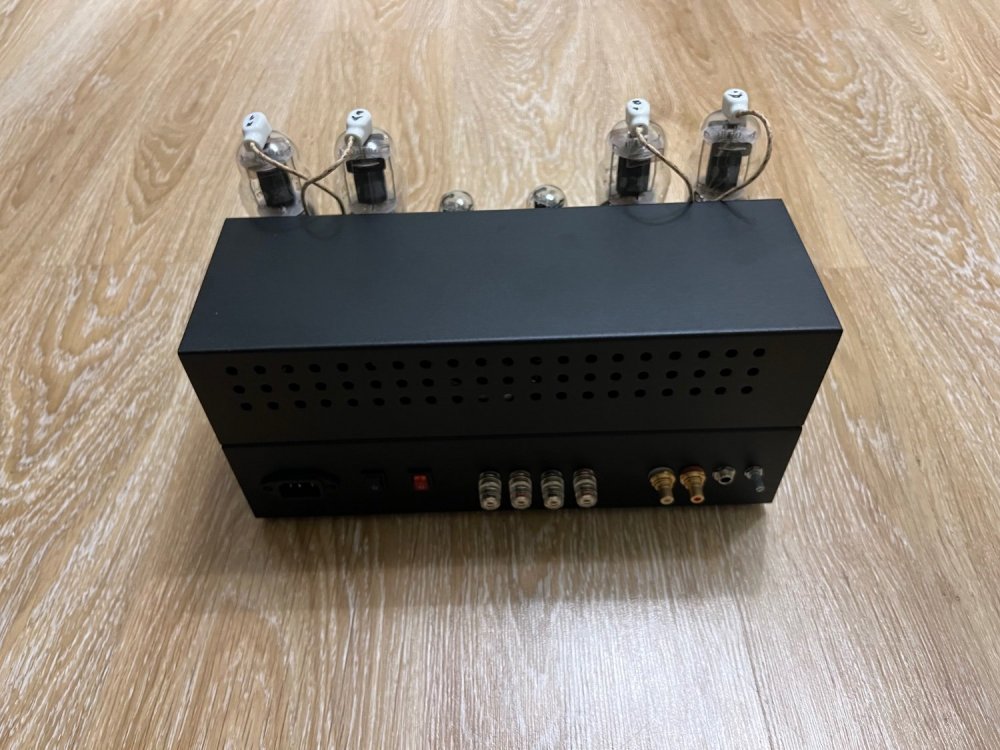

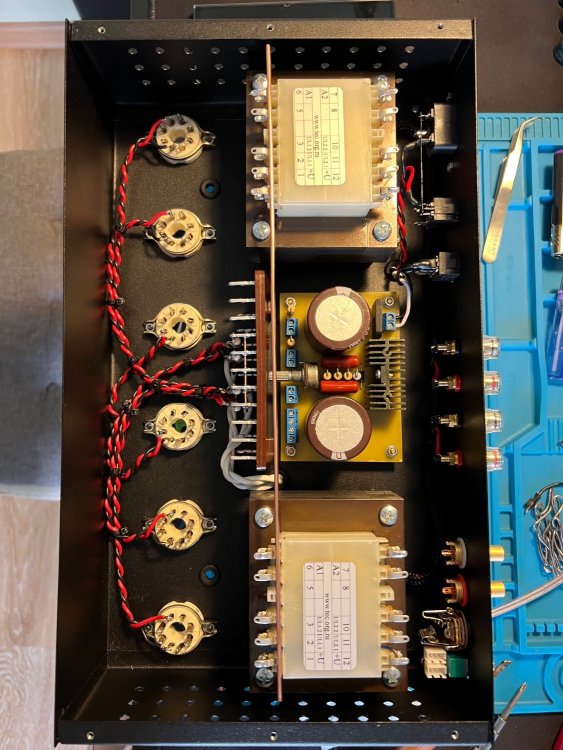

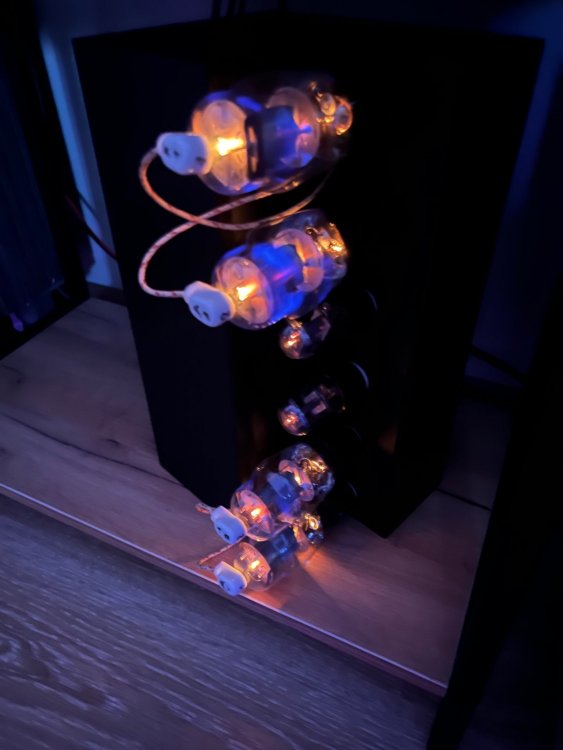

И так, итог сборки усилителя, так же попробовал без подбора режима включить 6Н8С, вероятнее всего она и будет оставлена в роли драйверной лампы, пока что установил 1579 (6Н9С) для тестов и замеров, так же ток анода похоже получился слишком большой в следствии чего происходит каление анода, настройка и снятие параметров будут позднее.








  • Thanks (+1) 1
W_L Local

W_L

Posted
  • Author
Posted

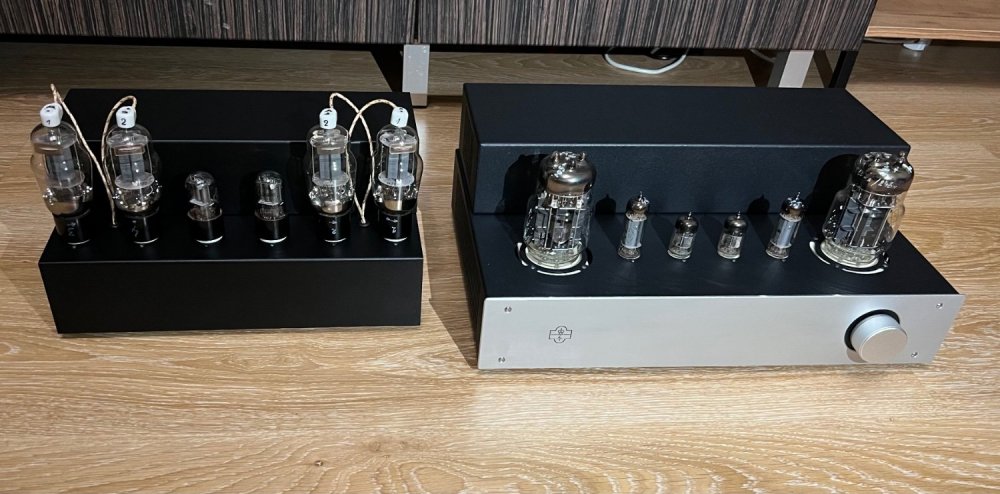

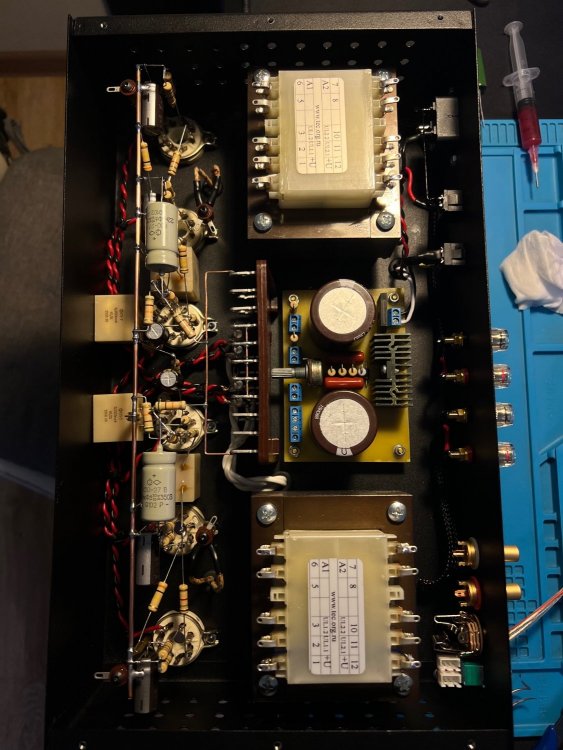

Из оставшихся доработок после настройки осталось заменить анодные колпачки, китайская керамика показывает себя не очень, а точнее металл для скоб, замена будет на цанговые, так же во избежание выхода из строя драйверных ламп, нужно ограничить ток на старте, на этом пока все…

W_L Local

W_L

Posted
  • Author
Posted

Так же вопрос : как можно ограничить ток драйверных ламп на старте, тк обмотка накала выдает до 5А (у драйверных и выходных они отдельные) из вариантов на ум приходит только варистор, как пассивный компонент, реле и тд использовать не очень хочется

W_L Local

W_L

Posted
  • Author
Posted
1 минуту назад, Drakon сказал:

Тумблер с резистором

Как вариант - да, но это костыль, нужно как-то сделать на автомате, без реле и тд, либо вовсе попросить одного человека сделать доп обмотку на тане, с током в 1/1,5А, чего будет более чем достаточно для пары 8, или 9

W_L Local

W_L

Posted
  • Author
Posted

Да и как-то уместить это в корпусе, хотя в верхней части стоит только тор-тан и там довольно много места осталось

W_L Local

W_L

Posted
  • Author
Posted

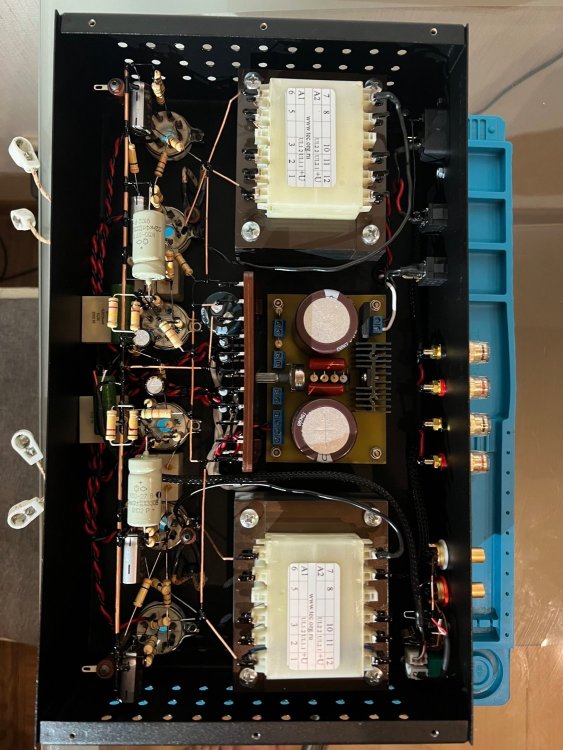

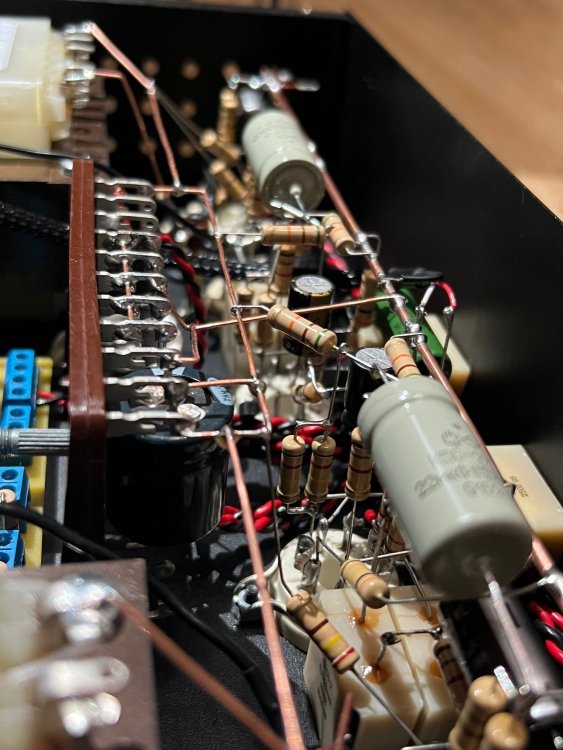

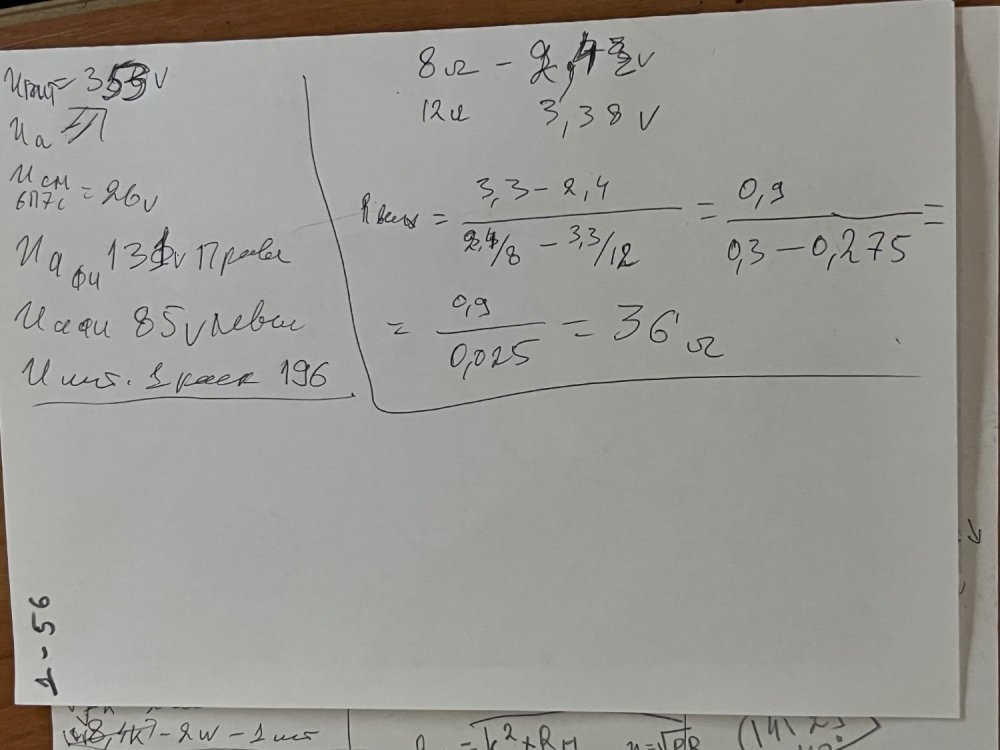

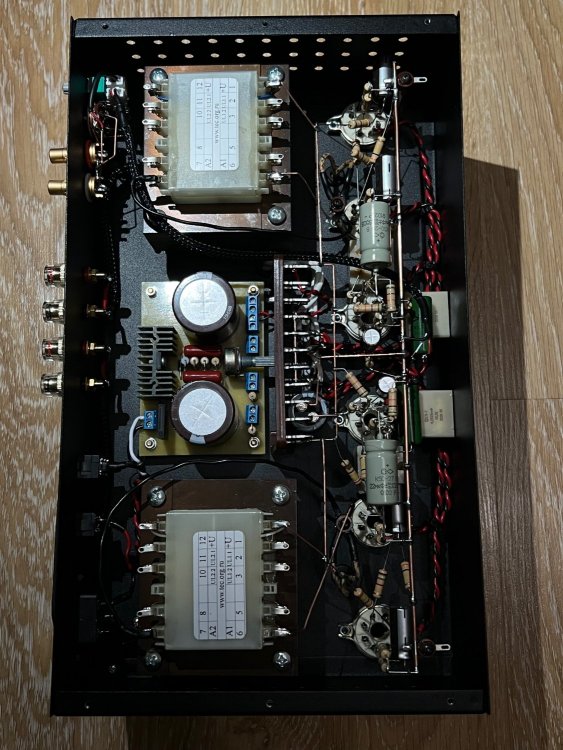

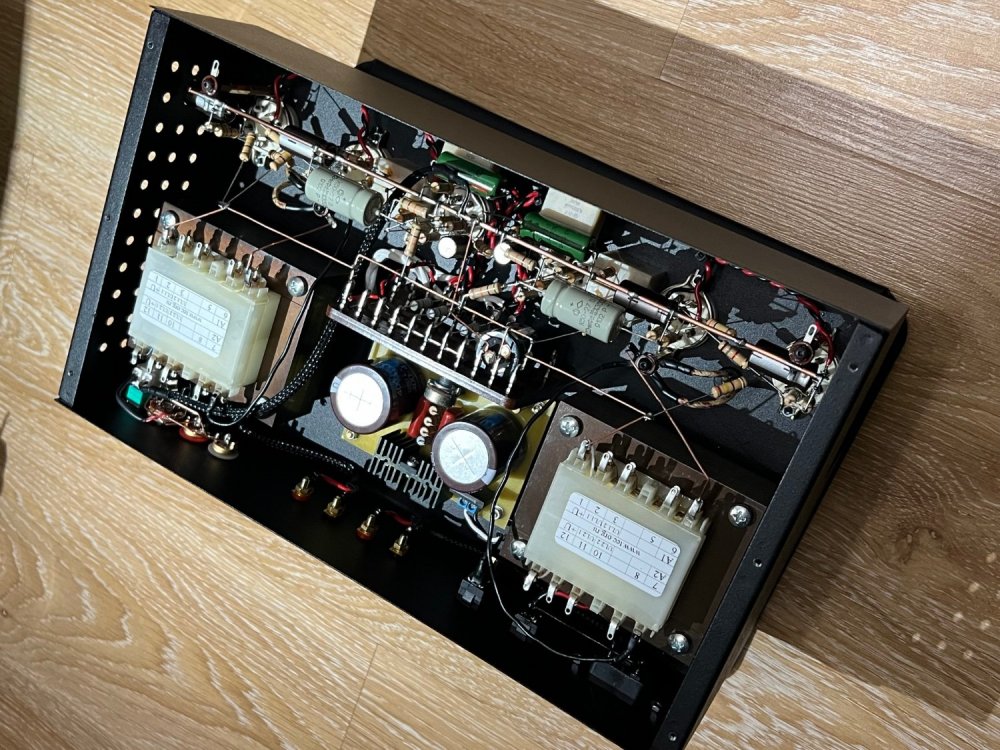

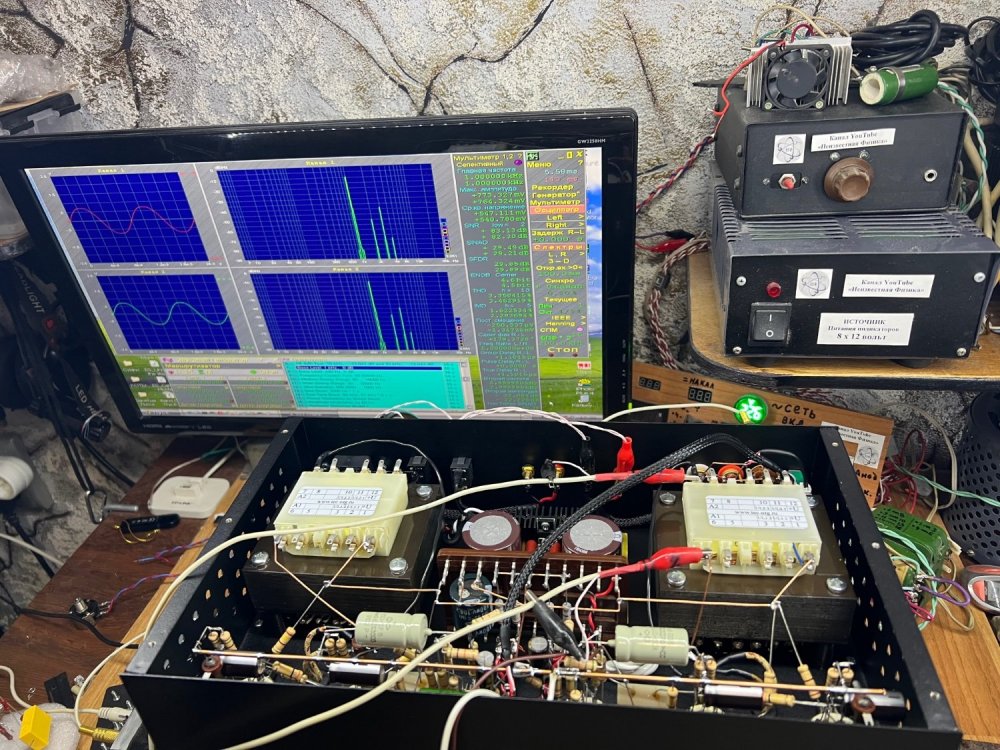

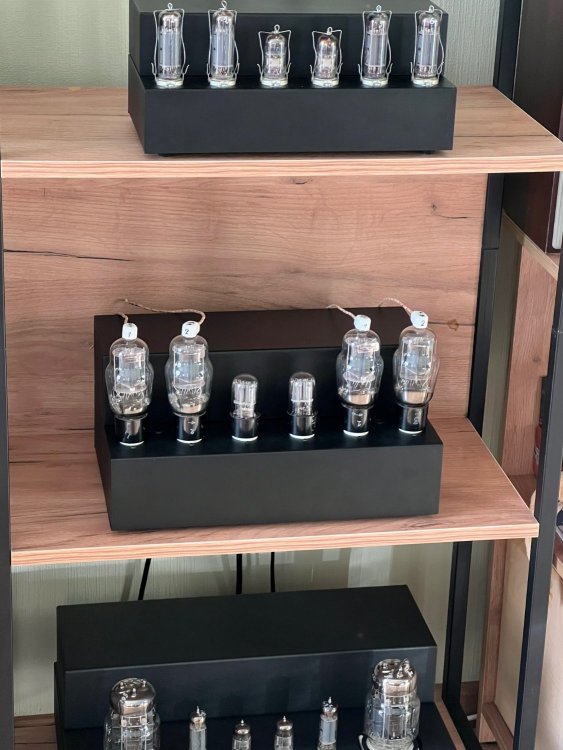

Окончательный и итоговый вариант данного УНЧ, после настройки и регулировки, из мелочей все места пайки были покрыты лаком, фото 2 замеры выходного сопротивления усилителя, на 3 фото стенд для замеров, выходная мощность в итоге получилась ~18Вт, при общем питании в 352/353В, P анода ~ 19,7/20Вт, более детальный и подробный разбор схемы постараюсь выложить завтра, на ней будут все номиналы после регулировки, а так же карта напряжений, все выходные лампы были подобраны в квартет, на входе тестировали 1579 (6Н9С), 6Н8С, 6Н12С, 6SN7-GT, результаты везде разные, касательно гармоник и THD, под каждую из ламп подгонялись параметры при замерах, но об этом позднее, из заметок касательно лампы 6П7С стоит отметить то, что максимальное напряжение на сетке, относительно напряжения на Аноде является оптимальным, в таком режиме были минимальные THD на выходе лампы.

P.S. из ламп в драйвере по звучанию мне больше всего понравилась 6Н12С, хоть МЮ у нее маловат, и скорее это лампа для 2 каскада, но никак не 1, перед ней что-то явно стоит ставить…




  • Like (+1) 1
W_L Local

W_L

Posted
  • Author
Posted
40 минут назад, Xрюн222 сказал:

36 ом выхсопр - это совсем без ОСов, видимо? А при "нормальном" режиме как получается?

По идее это и есть без ос, вторые сетки включены в к анодному, без ул, режимов и т.д.

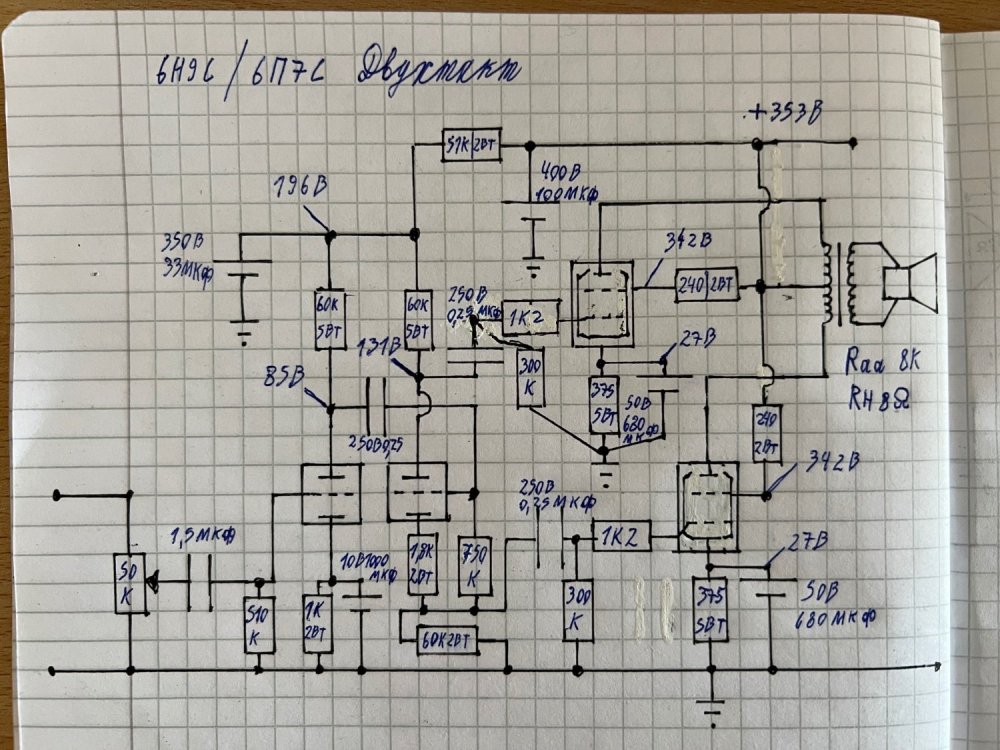

по части ос могу ошибаться, позже скину схему, по ней видно будет все

Xрюн222 Mentor

Xрюн222

Posted
Posted

В пентодном режиме, помнится, рекомендуется типовой режим  - на аноде 360...450...480,на 2й сетке - 250...270...300 вольт.

W_L Local

W_L

Posted
  • Author
Posted

Да, видел где-то эти данные, но все же, типовой режим не значит оптимальный, из интересного еще было то, что с нагрузкой в 4/5ком лампа отказывалась работать при замерах для подбора, при этом с приведенным Raa в 8 ком все спелось просто идеально.

P.s. при тестах и подборе и в сетку и в анод ставили 2ком резисторы

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну что значит отказывалась? Работает и с 2 ком, вопрос насколько "красиво" измерения смотрятся. Опять же - под разные   Ra  разные Ug2  Советую посмотреть нижеследующее, оно явно намеряно на "живом железе"

807 (1).pdf

W_L Local

W_L

Posted
  • Author
Posted
Только что, Xрюн222 сказал:

Ну что значит отказывалась? Работает и с 2 ком, вопрос насколько "красиво" измерения смотрятся. Опять же - под разные   Ra  разные Ug2

Режим плавал постоянно (ток у лампы не стабилизировался), при том, что все лампы до этого поработали и должны были «встать в режим»

Xрюн222 Mentor

Xрюн222

Posted
Posted

Какой то нюанс, вероятно, упущен был. Режим должен не плавать хоть при КЗ нагрузки. Пентоду оно все равно. Вон, в пдф ке  2,5 ком можно рассмотреть.

W_L Local

W_L

Posted
  • Author
Posted
5 минут назад, Xрюн222 сказал:

Какой то нюанс, вероятно, упущен был. Режим должен не плавать хоть при КЗ нагрузки. Пентоду оно все равно.

Вероятно для такой величины, как 4/5ком и в аноде и на сетке, напряжение в 250/260В на тестовом стенде было мало, нужно больше ~ 450/500в

P.s. 6П7С, это все же лучевой тетрод, по своей электродной системе

W_L Local

W_L

Posted
  • Author
Posted
10 минут назад, Xрюн222 сказал:

Какой то нюанс, вероятно, упущен был. Режим должен не плавать хоть при КЗ нагрузки. Пентоду оно все равно.

Вопрос: если мы замкнем анод 6П7С прямо к анодному, у нас разве нагрузочная линия не пойдет вертикально ?

W_L Local

W_L

Posted
  • Author
Posted
13 минут назад, W_L сказал:

Вероятно для такой величины, как 4/5ком и в аноде и на сетке, напряжение в 250/260В на тестовом стенде было мало, нужно больше ~ 450/500в

P.s. 6П7С, это все же лучевой тетрод, по своей электродной системе

Американцы часто обозначают лучевые тетроды, как пентоды, хотя и у нас натыкался на неточности, та же 6ф3п, на схеме тетрод, в названии пентод 🧐

Xрюн222 Mentor

Xрюн222

Posted
Posted
36 минут назад, W_L сказал:



P.s. 6П7С, это все же лучевой тетрод, по своей электродной системе

Тем более, побочный ток 2й сетки меньше

Xрюн222 Mentor

Xрюн222

Posted
Posted
33 минуты назад, W_L сказал:

Вопрос: если мы замкнем анод 6П7С прямо к анодному, у нас разве нагрузочная линия не пойдет вертикально ?

Динамическая ЛН пойдет вертикально, но собственно на работу пентода это мало влияет.

Xрюн222 Mentor

Xрюн222

Posted
Posted
25 минут назад, W_L сказал:

Американцы часто обозначают лучевые тетроды, как пентоды, хотя и у нас натыкался на неточности, та же 6ф3п, на схеме тетрод, в названии пентод 🧐

"Джентльмен не дрлжен быть мелочным!" Во всяком случае, настолько :)

  • Smile 1
W_L Local

W_L

Posted
  • Author
Posted
6 минут назад, Xрюн222 сказал:

Динамическая ЛН пойдет вертикально, но собственно на работу пентода это мало влияет.

Но все же, для перестраховки я всегда ставлю что-то в анод
