Всех формучан с Новым Годом !

Вопросы по СРПП

lionya

By lionya
in Help for beginners

 Share

Recommended Posts

lionya Apprentice

lionya

Posted
Posted

Привет всем.Уважаемые коллеги,Собираю српп на E55L,наверху два параллельно включенных (для увеличения рассеиваемой мощности) полевика CPC5602.Ток лампы 55 ма,напряжение на лампе 125-130 В,смещение 3-3,3В,на транзисторах 25-30 В  нагрузка 5 Ом.Трансформатор СТТ-12А.Это был рабочий макет и я его довольно долго слушал.Теперь пришло время сделать из него универсальный пред,мощник и ушник (Сеньхи 650).Акустика подключалась сначала к выводам 8-12 транса(37 витков),первичка 750 витков,Ктр 20,27 .Кк-то было тихо и не очень выразительно,подключи ещё одну такую же 37 витков,Ктр стал 10,13,заиграло офигенно.Понятно,что напряжение на транзисторе маловато,нужно посчитать сколько надо для Рвых 2,2 Вт.Больше по ходу не получится беэ ущерба для надежности,т.к. макс.мощность  на транзисторе 5 Вт.Так что доступно до 4 Вт,третий транзистор ставить не хочется,хотя разницы в звуке что один,что два никакой.Поэтому ,пожалуйста, прошу подсказать как  правильно всё сделать? Свои расчеты на эту тему выложу позже.Да расчетное ,выходное сопротивление каскада около 100 Ом.

lionya Apprentice

lionya

Posted
  • Author
Posted

Никогда никому не  предлагайте в усилитель IRF,по звуку это полный отстой.А срс5602 играет шикарно,также как и бсп129,но тот ещё слабее.И ,к   сожалению, достойной альтернативы нет.Большинство полевиков либо совсем не играют либо играют на тройку

lionya Apprentice

lionya

Posted
  • Author
Posted

За 50 лет работы с транзисторами я много чего перепробовал,в том числе и ирфы.Они может быть и хорошо работают,но под звук они ,на мой слух не заточены.У меня в ЭД прижились полевички STP,Кстати может быть их попробовать? Я,конечно, много чего знаю,но ламповик я начинающий и ,возможно, буду задавать глупые вопросы.

Вообще-то мне ещё не всё известно и поэтому я пришел сюда на  форум .Немного позже я выложу свои расчеты и более конкретно сформулирую вопросы,которые меня интересуют.

  • Like (+1) 1
lionya Apprentice

lionya

Posted
  • Author
Posted

Сергей, день добрый.Первые не пробовал,вторые купил,поставил- все таки хуже,чем срс и бсп.Я тут все работаю по Вашей теме с ушами.

Где-то проскочила от Вас информация по стт-12а,что он только до 40 В работает,а от другого генератора с  большим.Пояснить можете?

Васянин Сергей Local

Васянин Сергей

Posted
Posted
14 минут назад, lionya сказал:

Сергей, день добрый.Первые не пробовал,вторые купил,поставил- все таки хуже,чем срс и бсп.Я тут все работаю по Вашей теме с ушами.

Где-то проскочила от Вас информация по стт-12а,что он только до 40 В работает,а от другого генератора с  большим.Пояснить можете?

Я пробовал ещё трансы от Г3-56, у него напряжение побольше, 50В кажется, что не на много больше, он залитый зеленый. Железо у не тоже самое.

lionya Apprentice

lionya

Posted
  • Author
Posted

ALOIZIO .Вы знаете,я уже давно цифиркам не верю,в том плане,что они, зачастую, не отражают истинное качество звучания.Я до ламп тоже гнался за ноликами после запятой.А потом собрал усь Семигора с Веги,однотакт,на кт908 с относительно большими искажениями и все уси ушли в гараж.На данный момент спектроанализатором являются уши-играет или нет.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted
10 hours ago, lionya said:

играет или нет

Можно даже не усиливать.
Недвно человек Лундала измерил - так задолбали советами как размагнитить. Аморф...

Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 часов назад, Aloizio сказал:

обычный эмиттерный повторитель

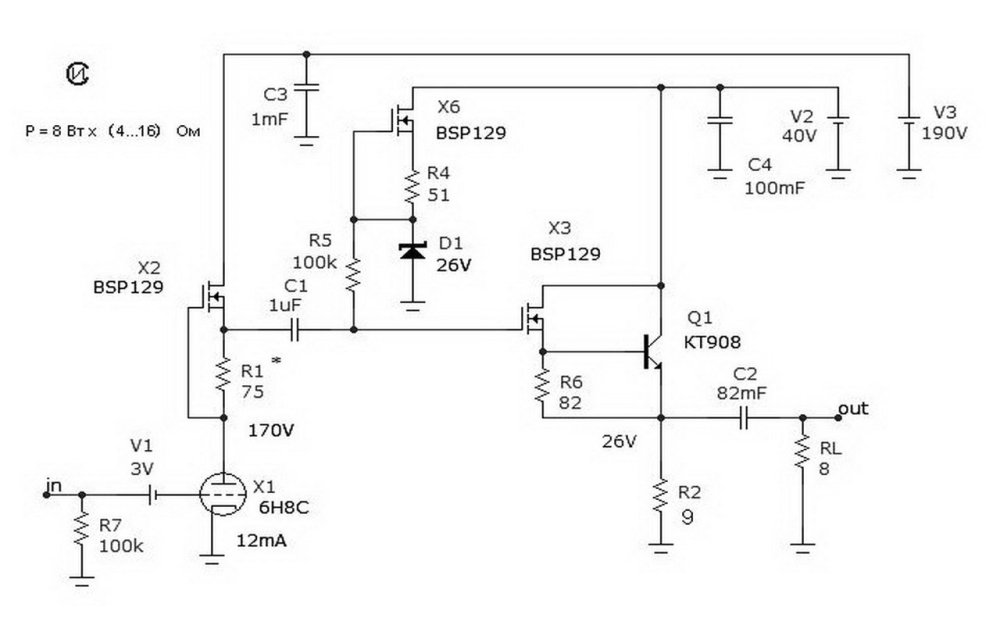

Надо отдать должное Игорю, он предложил схему с "модулируемым" ИТ, то есть ту, которую мы иногда называем SRCFPP.



M SRCFPP.jpg

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
6 минут назад, Aloizio сказал:

Где тут и что модулируется?

Здесь - нет, я имел в виду эту схему:

Семынин Игорь. Звуковая схемотехника. (semigor-pro.ru)

Очередной полуоднотактник (vegalab.ru)

Привет от Семигора (экономичный кл.А #2) (vegalab.ru)

RSD Veteran

RSD

Posted
Posted
2 часа назад, Aloizio сказал:

Где тут и что модулируется?

А это откуда схема? Впрочем, кого я спрашиваю...

lionya Apprentice

lionya

Posted
  • Author
Posted
18 часов назад, Васянин Сергей сказал:

На первичке, этот транс имеет отводы вторички с повышением

Сергей,я может быть и  ошибаюсь,но подводных камней я не увидел.Первичка транса 750 витков,все вторички 800 витков,т.е.транс почти 1к1 с небольшим повышением,а если мощные обмотки 2 по 37 витков  использовать только для акустики и ушей,то получается 750 к 726 с небольшим понижением и ничего опасного я не вижу.

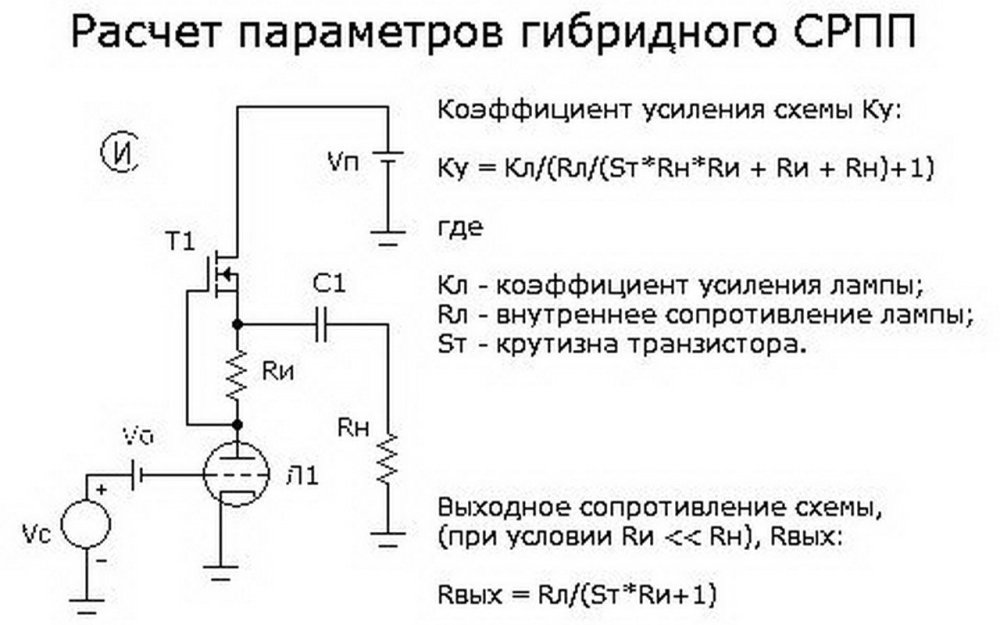

Другой вопрос.Как в этом случае считать нужное Ra,если выходное сопротивление каскада в районе 100-120 Ом.Каким сопротивлением руководствоваться  выходным каскада или внутренним лампы?



BAA Master

BAA

Posted
Posted

Я из 2д213 набрал на 800В достаточное количество. Из 3000 шт. Для ПолуПроводниковыхПриборов есть выражение: "Что сгорит, то не сгниет".

Васянин Сергей Local

Васянин Сергей

Posted
Posted
3 часа назад, lionya сказал:

Сергей,я может быть и  ошибаюсь,но подводных камней я не увидел.Первичка транса 750 витков,все вторички 800 витков,т.е.транс почти 1к1 с небольшим повышением,а если мощные обмотки 2 по 37 витков  использовать только

Другой вопрос.Как в этом случае считать нужное Ra,если выходное сопротивление каскада в районе 100-120 Ом.Каким сопротивлением руководствоваться  выходным каскада или внутренним лампы?



Выходным каскада
