Михаил К.

Да что вы говорите ??? А велика ли разница, магнитопровод имеет форму овала, или Ш или восьмиугольника или квадрата ? Там что поток по другим законам идет ? (если мю, сечение, сорт железа и СМЛ одинаковы, есс-но)

Очень смешно...А огромный трансформатор в трансформаторной будке под окном дома, к вторичке которого вы подключены, не отсекает постоянку ?

А кто грит, что ток ХХ это ни о чем, они знают, что этот ток ХХ представляет собой совокупность узких выбросов на гармониках сетевой частоты ? Или они считают, что это типа как потери на активных сопротивлениях ? Типа равномерно размазанные на всех частотах.

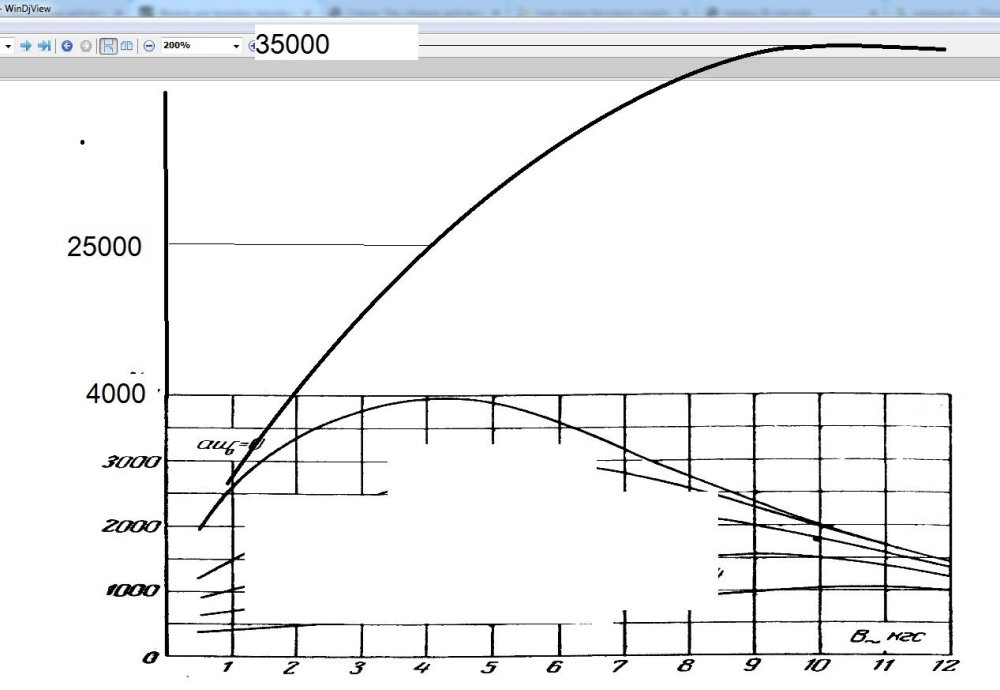

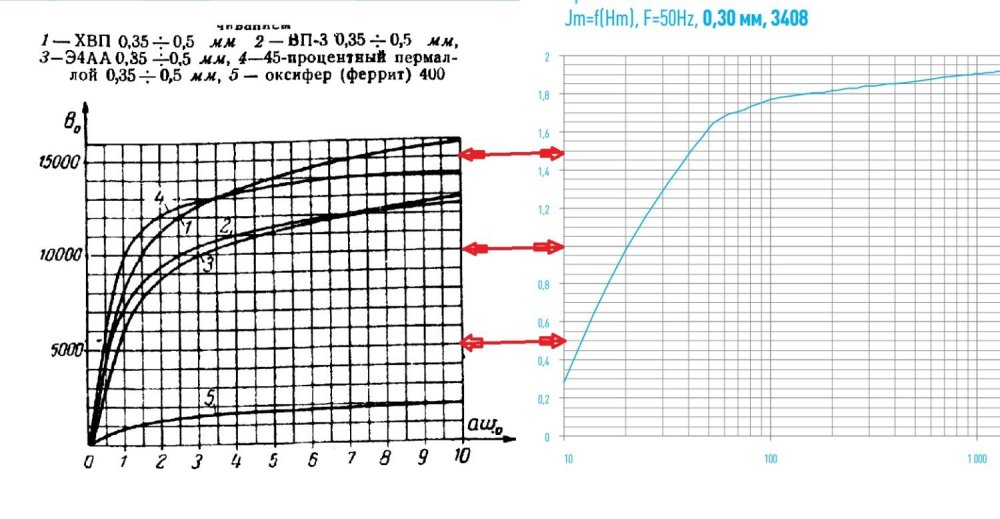

Там индукция часом не 1.6 Тл ? Я вообще не понимаю, зачем все тут обсуждают габаритную мощность. Транс тем лучше, чем у него одномоментно меньше ток холостого и активные обмоток. В хайэнде для себя, и если все входит, мне безразлична габаритная. Если транс с габаритной 500 ватт имеет ток холостого (измеренный в реальной кривой сети) 5 с копейками миллиампер и активное первички 2 с копейками ома, я поставлю его, а не Ш с габаритной 40 ватт, активным 70 ом и током 20 мА. Пусть и потребление будет всего 30 ватт.

Чудеса в решете... Я к тому, что чем лучше сталь и чем меньше индукция, при прочих равных, тем меньше и броски тока при вкл/выкл. Ну и индуктивность рассеяния, чем он больше сифонит в окружающее пространство, тем бросок тока меньше и наоборот.

И к чему пришли, если в двух словах ?

Берем сердечник сечением 5 квадратов, значит сетевая обмотка это, даже если волшебный Телефункен, полторы тыс витков. В примере выше накальный ток 9 А. Нам в транс надо впихнуть вторичку допустим 45 витков сечением провода хотя бы 4 кв.мм. Это уже 280 кв. мм. окна. Только под вторичку и не считая просадок на первичке. Какая габаритная д.б. у такого магнитопровода ?

Я в объявлениях продаю тороидальный дроссель на 5 и 10 Гн на аморфе с двумя зазорами сделанными на прецизионном станке на гораздо большем по массогабам сердечнике за 15тыр. Тоже никому не надо. На Али сам сердечник даже без реза будет дороже.

А П-фильтр для обсуждаемых ламп 10 мкф+25 Гн+10 мкф разве не достаточен ?

У вас характеристическое сопротивление фильтра сначала было 145 Ом,потом стало 123, и в оконцовке с 330 мкф- 174 Ома. В идеале оно д.б. равно импедансу нагрузки. Т.е. надо подбирать соотношение L и C по определенным правилам как функцию от коэфф сглаживания и сопротивления нагрузки. А народ берет жидкий какой нибудь дроссель и наваливает емкостей по самое не хочу... Думают чем больше С, тем все лучше, больше энергоемкость и пр. теории

Добавлю, рабочий ток - до 450 мА. Постоянная времени = индуктивность делить на активное сопротивление= 0.79 секунды. Чем больше постоянная времени (т.е. чем больше индуктивность при том же активном, или -чем меньше активное при той же индуктивности), тем медленнее меняется напряжение на нагрузке интегрирующей RL-цепи.

Дистиллированая вода, потом сушка.

Подтверждаю. Тем часом нарезал воздушные зазоры на электроэрозионном станке на шесть аморфных магнитопроводов под выходники под обсуждаемые лампы. Должно получиться: индуктивность 30 Гн, первичка 3400 витков ПЭЛШО 0.45 мм, активное 60 Ом, индукция 0.69 Тл на токе 80 мА. В понедельник начну мотать.

его по другому надо секционировать.

Хочу намотать два комплекта таких , на аморфе и на М3 на тороидальных сердечниках 135х85х40 мм с воздушным зазором 2х0.5 мм. Бублики уже напилил и склеил.

А под 300В и 2А3 для выходника 25 Гн и 0.7 Тл на 80 мА норм ?

Дак а как можно приспособить неизвестный транс с неизвестными данными в конкретный выходной каскад с известными данными ? Бред какой то...

Можете фото магнитопровода с зазором показать ? Еще интересует количество витков, индуктивность первички, ну и размеры самого сердечника/магнитопровода. Хотелось бы рассеять туман вокруг этого транса...

А зазор разве не нужен ?

Это выходник или сетевик ? Еще интересно какой диаметр внутри .

А зачем такой большой ?

Дроссель на магнитопроводе из аморфного сплава 135х85х40 мм с двумя зазорами по 0.4 мм. Дроссель на аморфе будет гораздо лучше фильтровать вч помехи например от запирания диодов, т.к. аморфные сплавы не теряют проницаемость на вч. На нем две изолированных катушки, их коммутацией можно получить индуктивность 5 и 10 Гн. Этот конкретный сплав имеет рабочую индукцию до 1.4 Тл. Насыщение -1.58 Тл. На индукции 1.0 Тл : 5 Гн и 350 мА (1770 витков) 10 Гн и 250 мА ( 2490 витков) Активное от края до края на индуктивности 10 Гн - 18 Ом. На фото этот -слева и на обычной электротехнической стали (с одним зазором 0.8 мм)- справа. Проверка на рабочих токах путем включения в сеть с последовательным резистором 12 Ом: 0.88 В/12 Ом= ток 73.33 мА 230 вольт/ 73.33= 3136 делить на 314 = 9.99 Гн 1.74 Вольт/12 Ом= ток 145 мА 230 вольт/ 0.145= 1586 делить на 314 = 5.05 Гн LRC-метр Е7-22 с тестовым напряжением 0.6 Вольт тоже показывает 10 Гн. На железе на минисигналах всегда недолет. 15 тыс руб. пс можно домотать, окно позволяет, до : 20 Гн/177 мА 40 Гн/125 мА Цифры по токам привел с запасом -на индукции 1.0 Тл.

Продам дроссель на тороидальном сердечнике из стали М3 135х85х40 мм с воздушным зазором 0.4 мм. Магнитопровод весит 2.6 кг, дроссель - 3.5 кг. Магнитопровод разрезан на электроэрозионном станке. Провод ПЭЛШО 0.85 мм, 1270 витков. Активное 6.3 Ома. При проверке при вкл в сеть 230 Вольт, выдает ток 147 мА. Т.е. его индуктивность =5 Гн. Можно домотать или намотать другой на таком же железе или на аморфе. Цена 8 тыс руб. пс Он намотан на станке чпу, все ровно, на фото полиэстерная прозрачная лента дает визуальный эффект торчащих витков.

Можно попробовать намотать дроссель на хайби толщиной 0.08 мм или на аморфе на торе с зазором. Тут оно вверх будет однозначно широкополосней за счет и свойств магнитопровода и меньшей индуктивности рассеяния.

Не знаю, я не сильно читаю что тут кто пишет. Поясняю: если взять два пром. усилителя Accuphase M-2000 с чувствительностью 1.78 В и Accuphase A-20 с чувствительностью 0.5 В и поставить их по очереди в одном и том же тракте (не меняя источник и ас), то никакой разницы по громкости вы не обнаружите, т.к. у них одинаковый гейн 28 дБ. А можно в активной двухполосной сис-ме один поставить на дудку, а второй на нч, а потом поменять местами, не меняя настройки фильтра перед ними, и ничего не изменится (до достижения номинальной мощности менее мощного есс-но).
