Константин

Я к тому, что через конденсатор сложно загнать вых лампу в А2, когда сетка начинает потреблять ток, соответственно, зазор в сеточном дросселе не нужен. А вот размер будет напрямую зависить от необходимой амплитуды.

С фиксой все то же. Сетка не потребляет, а ввести ее в режим потребления тока через разделительный конденсвтор маловероятно.

Происхождения не знаю, покупал уже извлеченные. Там 2 катушки, на каждую влезло по 4000 витков(2х2000). Каждая катушка дала по 110Гн, в сумме прибор не меряет. Зазор не нужен.

Использую дроссель в сетке RES1664 в новом проекте, пока нравится. На сечени не экономим, малюсенькие микрофонные трансики от про не годятся.

Но ведь СЕ мы снижаем проницаемость введением зазора. И как раз в СЕ малосигнальная составляющая отыгрывается очень неплохо.

Коллеги, созрел вопрос. Что будет, если в РР трансформатор мы не просто введем зазор, но и подадим подмагничивающий ток на отдельную обмотку? Будет ли в данном случае какой нибудь выигрышь при воспроизведении сигналов малого уровня?

С точки зрения концепта-идеи схема Катарины весьма интересна, а учитывая тот факт, что половина форумчан ни разу в жизни не рассчитывали стандартный каскад с резистивной нагрузкой, особый респект. Это, так сказать, теоретический аспект. На практике есть вопросы. Прежде всего ТВЗ. Учитывая специфику выходной лампы нам придется изготовить/купить весьма специфичный как по альфе, так и по индуктивности ТВЗ, чтобы обеспечить приемлемую полосу. Второе, указанная емкость разделительного конденсатора едва ли обеспечит корректную работу в режиме А2 на частотах ниже 60Гц. И наконец, усилитель с подобными характерисиками гораздо проще реализовать на других лампах, 6п1п в триоде, первое, что приходит на ум, но это, конечно, дело вкуса.

Сергей, а каким образом толщина пластин может повлиять на тхх или индуктивность? Эти параметры задаются типом стали и конструкцией моточного изделия. Для 50(60)Гц что 0,5, что 0,18мм без разницы или я ошибаюсь?

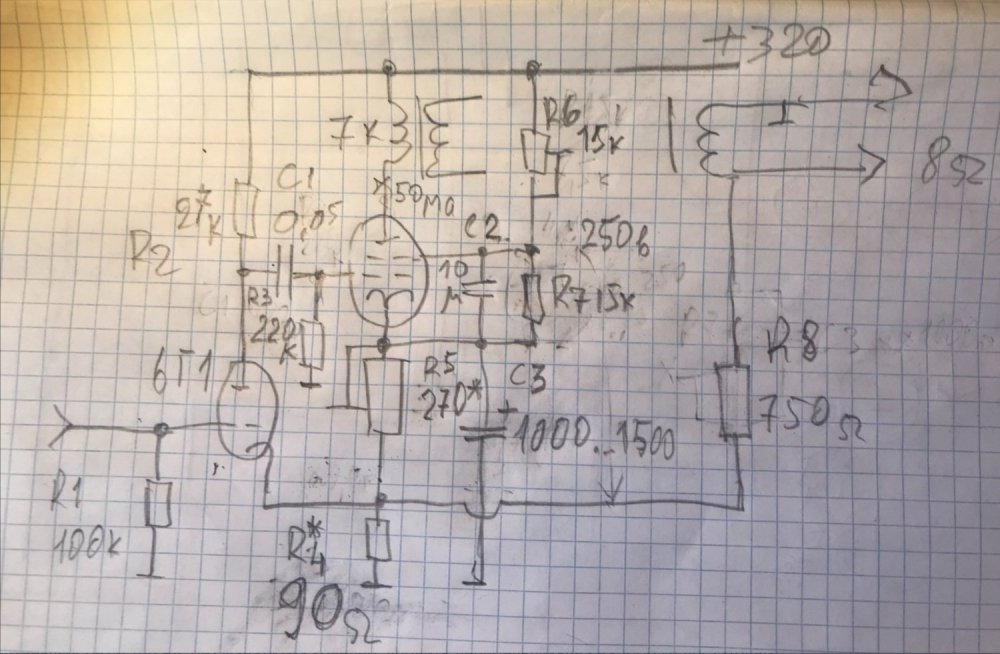

Резисторы R11/14 30к, опечатка? Пробовали с отключенной оос?

В зависимости от организации анодного. Для банок с небольшой емкостью очень неплох М-фильтр по формуле C-L-2C-L-4C. В моем случае пара дросселей по 4Гн и общая емкость в 35мФ обеспечивают полную тишину даже в моих капризных рупорах.

Да, запасы постепенно иссякают:( А то, что на Али сейчас продают... надо разбираться. Если у кого есть личный опыт покупки-использования, подскажите, тема всегда актуальная.

Не совсем так. Электролиты тоже разные. Когда то покупал на американском сайте литики 100+100, не брендовые, сравнивал с современными ничиконами 220мф, небо и земля в пользу "безродных", которые, к слову, были раза в 3 объемней и тяжелей ничиконов.

СМ нормальные.

С чего вдруг такие предположения? Много лет пользую UMIK от MiniDSP. Возвращаясь к ГИ. Оформляем диполь в виде Н-фрейма достаточного объема, сдвигая граничную частоту вниз, за счет лучшего согласования с помещением и сдвига АКЗ. Теперь наш ГИ уверенно вопроизводит 40Гц, основной мод помещения, к примеру, 42Гц, подаем эти 42Гц с генератора, и что? Комната молчит, как рыба? Нас каким-то образом спасает диаграмма-восьмерка? У диполей на основе ГИ масса положительных качеств. Это минимальная экскурсия, соответственно малые искажения всех типов, отсутствие корпуса и связанных с ним проблем, низкая добротность ОР, этого более, чем достаточно, чтобы присмотреться к этому оформлению. Я лишь против того, чтобы им приписывали некие волшебные свойства, коими они не обладают.

Стоячие волны в помещении никак не зависят от типа АС. Друго дело, что в случае большой КДП моды будут ниже, чем способен воспроизвести диполь.

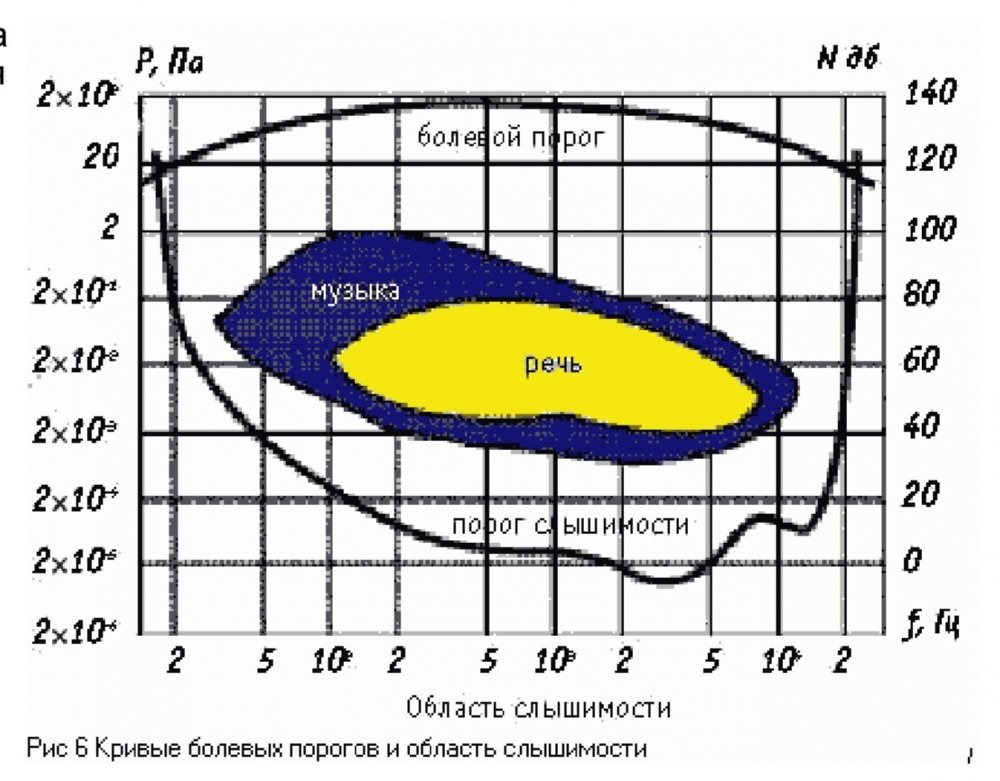

Т.е. в концертный зал мы больше не ходим? Ах, да, я понял. "Это другое";)

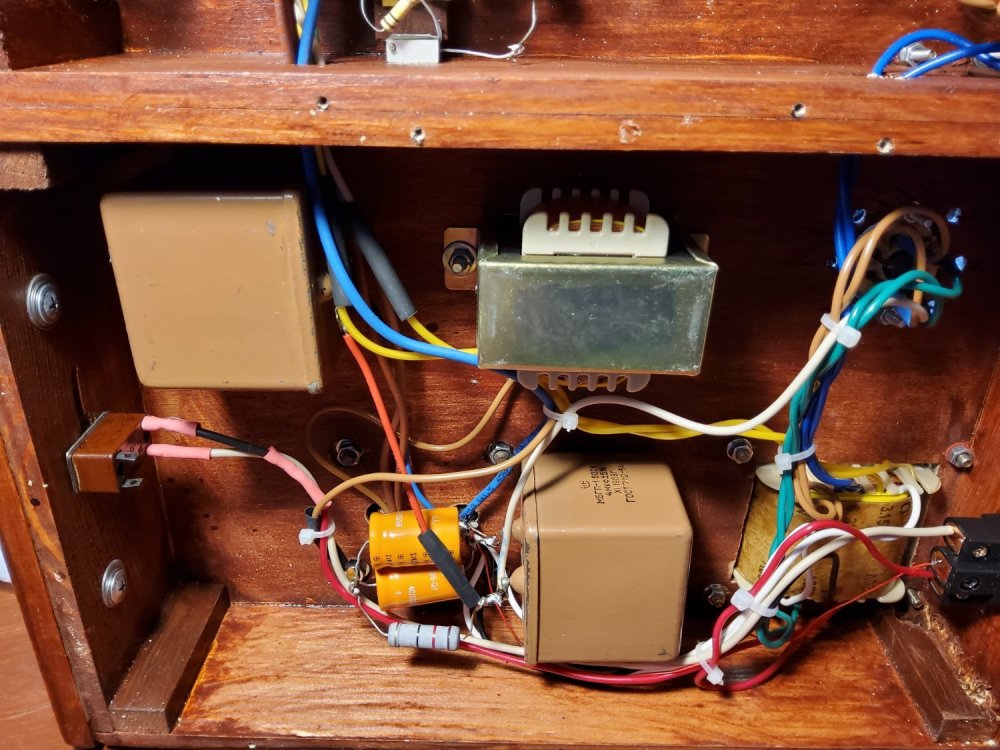

Пред не стоит делать в корпусе(или на шасси) из магнитомягкого материала, если БП планируется в этом же корпусе. На рынке достаточно предложений из алюминиевых сплавов на любой размер и вкус.

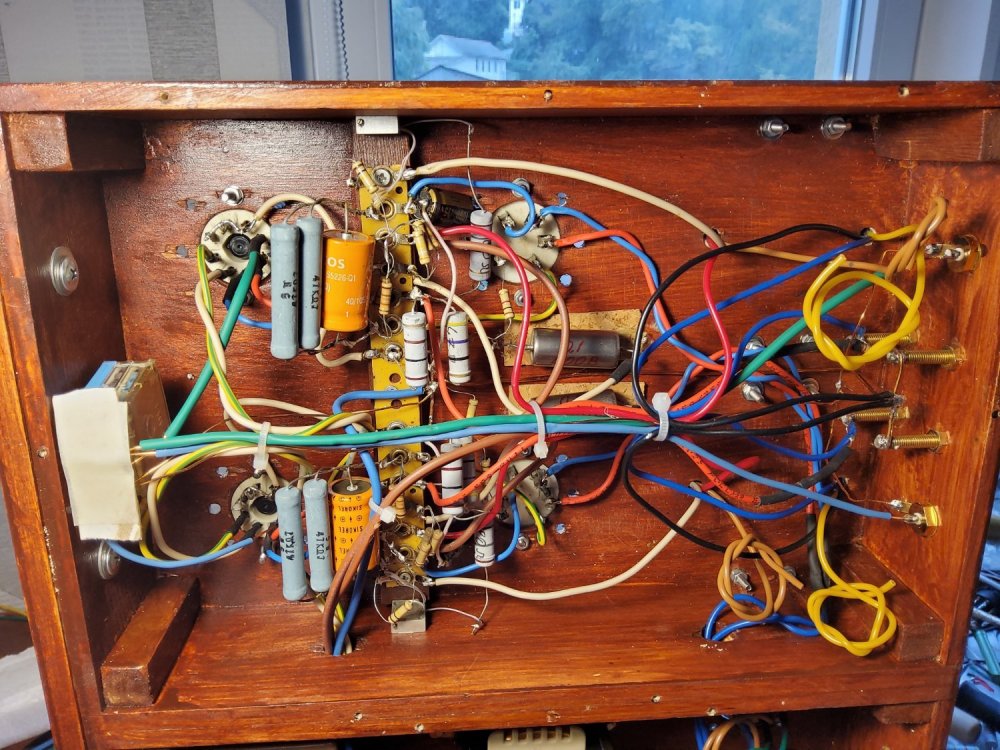

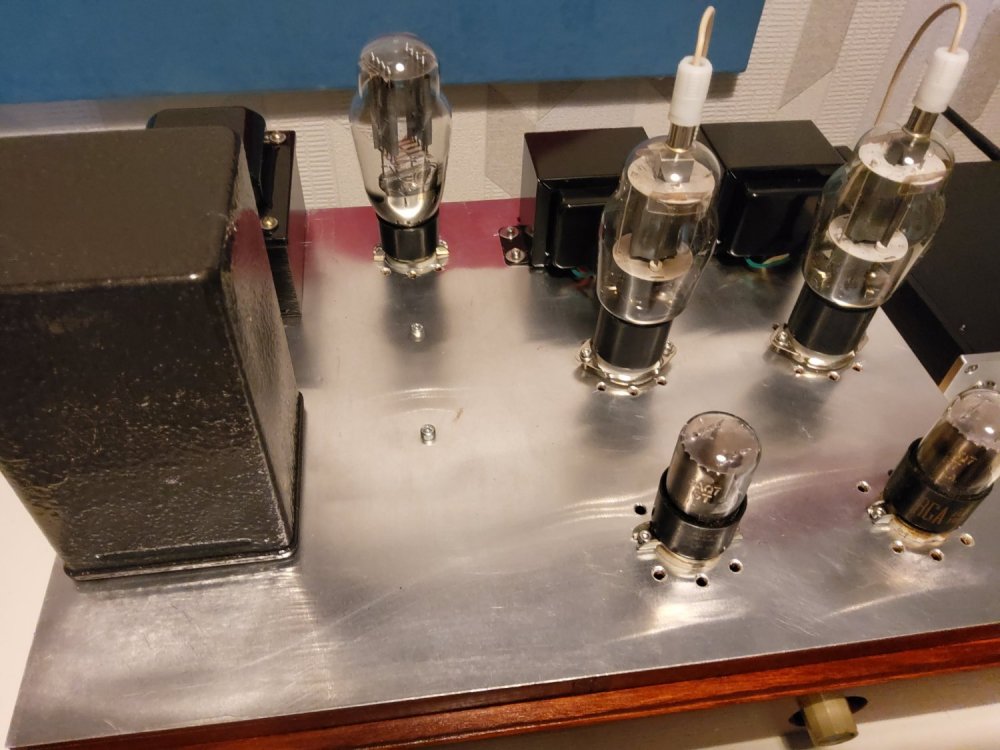

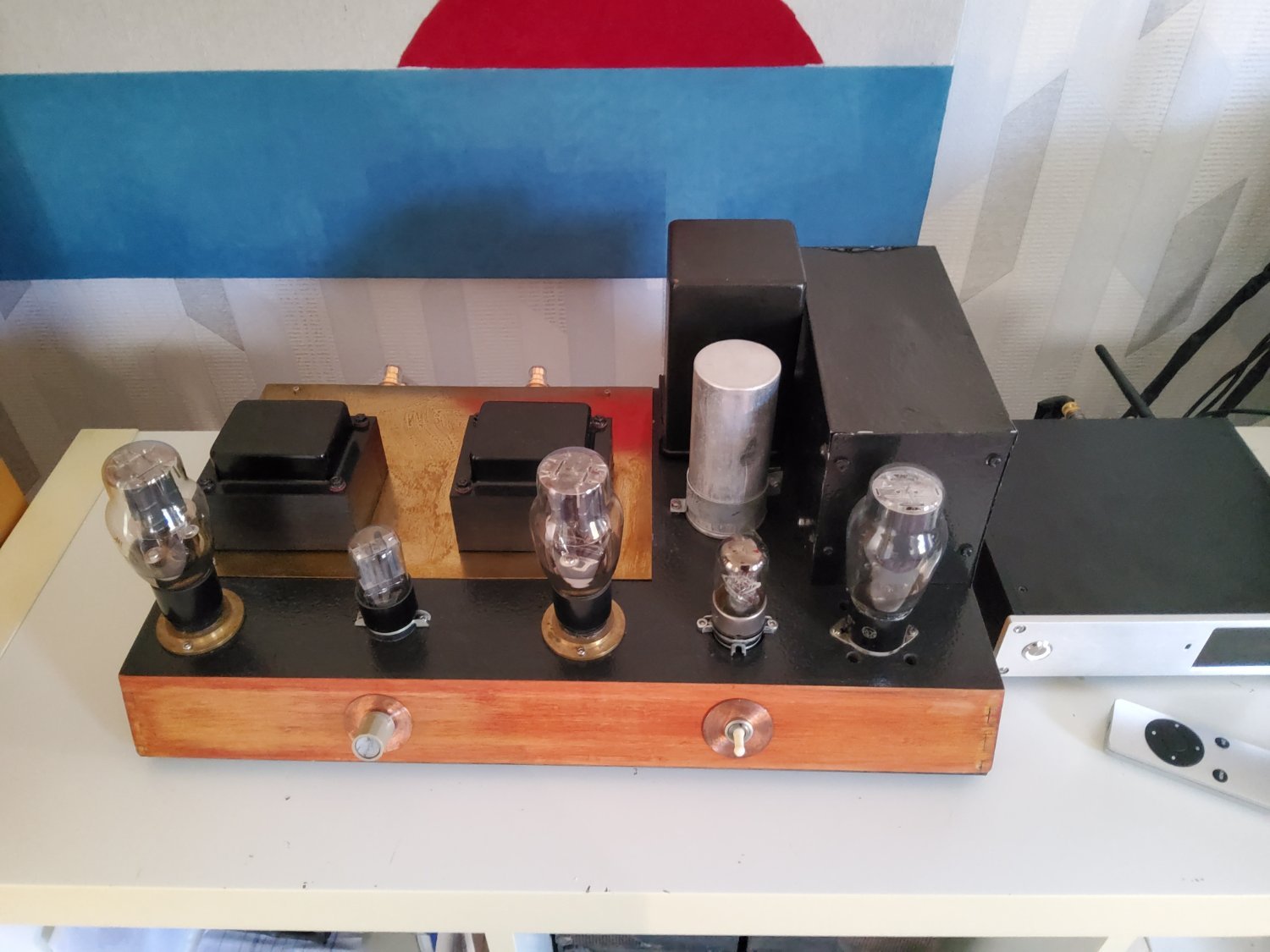

В простейшем случае- два диодных моста от анодной обмотки, если обмотка двойная, можно кен плюс пару фастов, я так часто делаю. Вместо 6н1п использовать 6н6п, мне тоже кажется, что первоначальная идея с раскачкой в А2 была поинтересней. Катод первой лампы соединяется с минусом питания через резистор подстроечный автосмещения, катод 6н7с на ноль, дальше все просто считается, все связи гальванические. А вот с твз придется попотеть, нужна индуктивность, от 35Гн и более.

Гальваника с анода драйвера была? Какая чувствительность на входе получилась? Питание двойное?

Евгений, Константин, приветствую! Я бы рассмотрел мкт 2:1. Двухкаскадник на 211 мы по-любому не сделаем. Изготовить мкт 1:1 с соответствующими требованиями по индуктивности/резонансам/характеристикам/звуку и мкт 2:1 это не сопоставимые задачи. И наконец, режим А1, обеспеченный крепким низкоомным драйвером, таки, звучит поинтересней.

1. Питание первого каскада В+ х2 2. Гальваническая связь 3. Фиксированное смещение

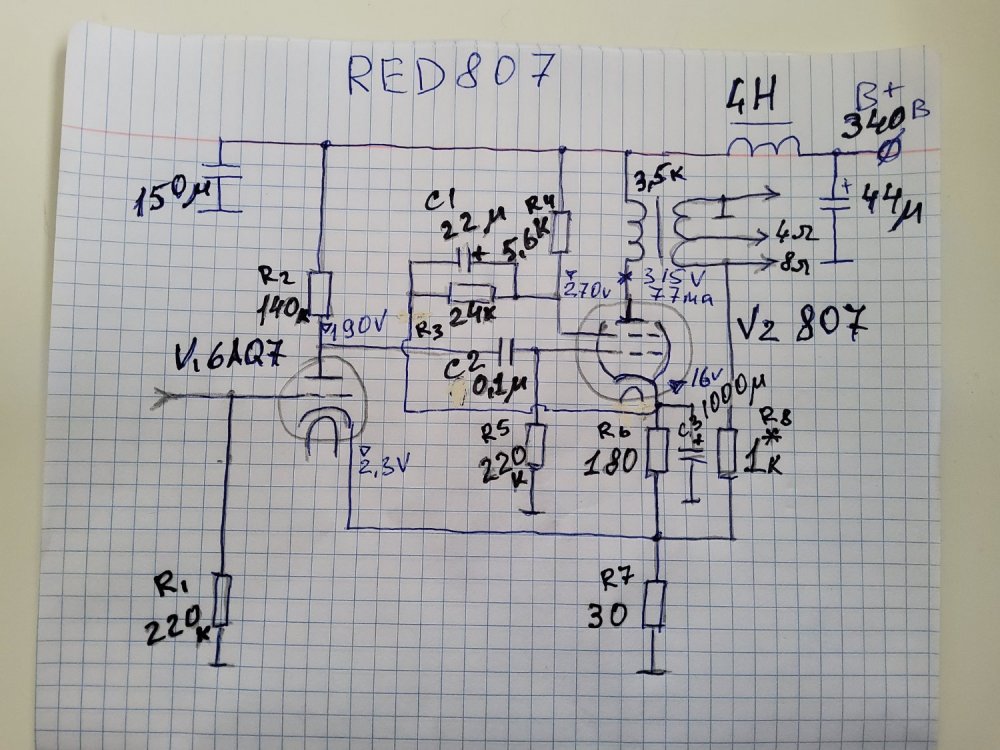

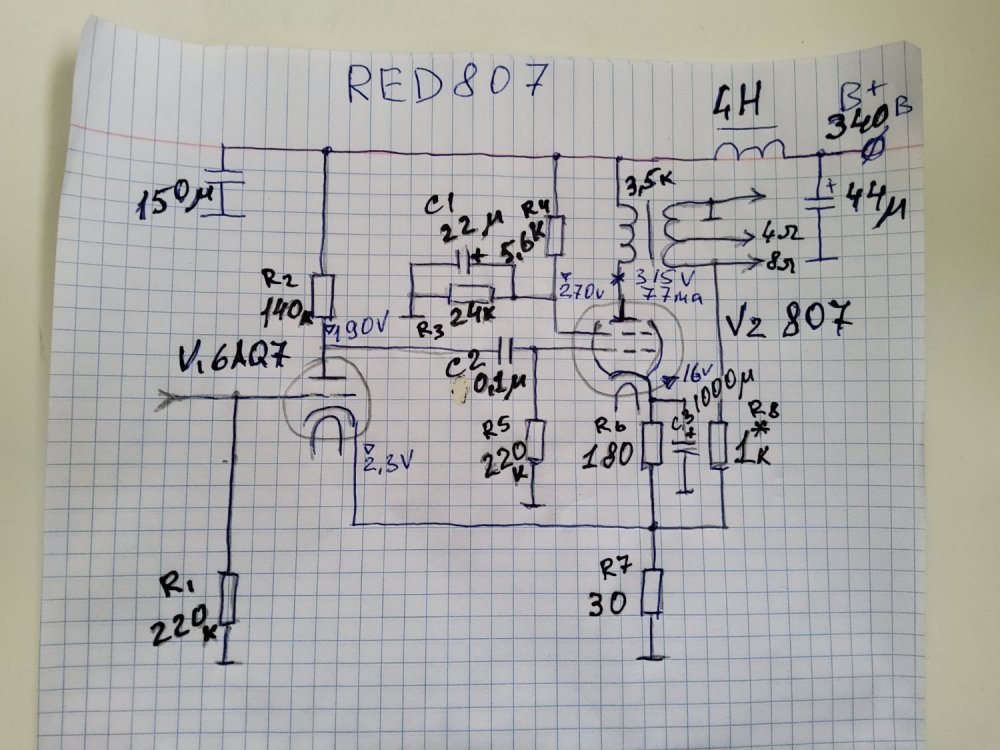

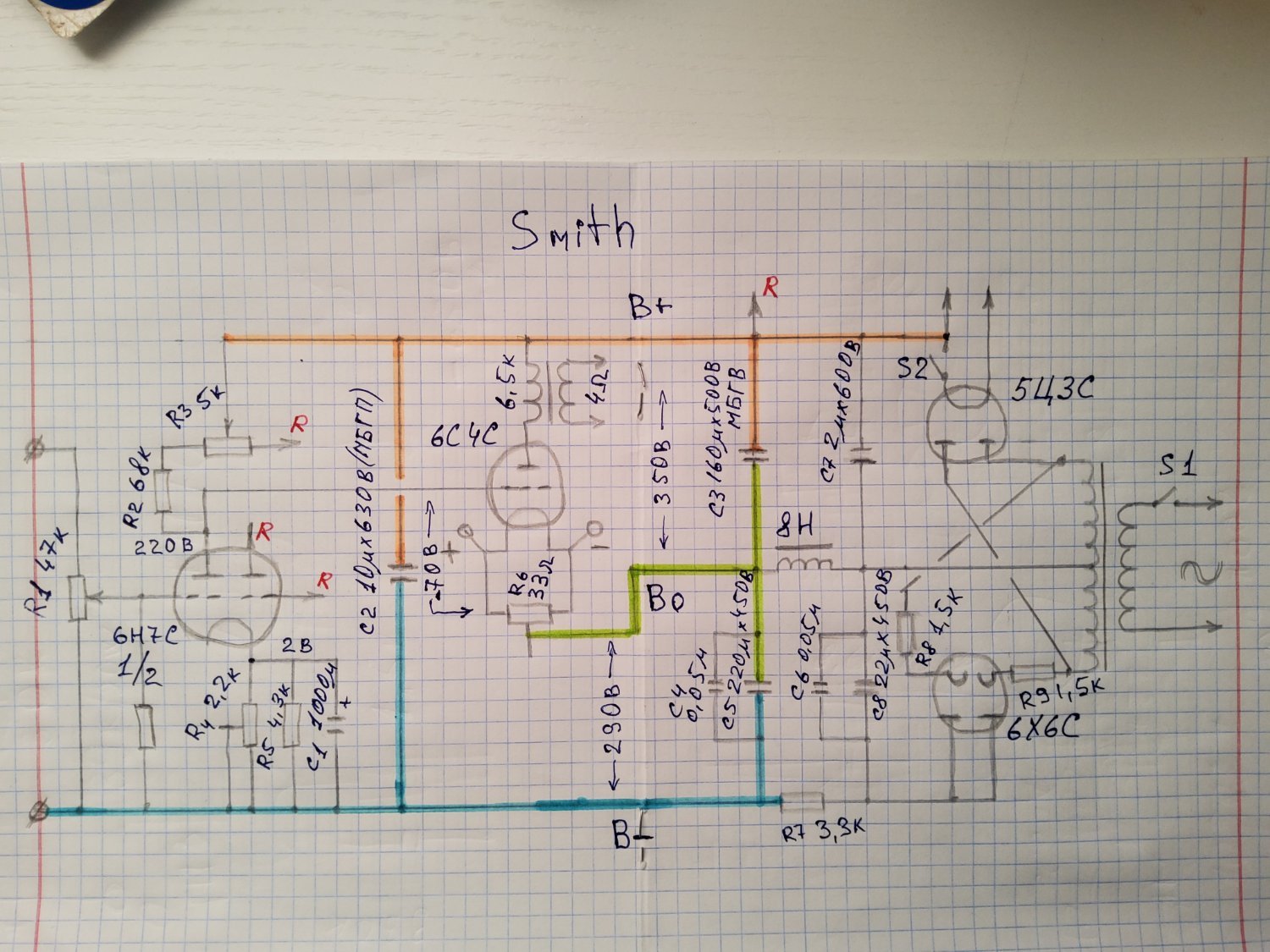

Если использовать второй выпрямитель, тогда уж, лучше усилитель Смита, за одно избавляемся от коденсатора между каскадами.

С гальваникой и двойным питанием работать, конечно будет. Драйвером лучше 6н6п. И что там с твз, уже есть готовый?

Коллеги, возник вопрос по конденсаторам СМ. Пранирую в БП усилителя. Пара оказалась не очень герметичной), при перевороте подтекло несколько капель масла. Эксплуатироваться будут при напряжении 340В, при заявленных 600В в теплом сухом помещении. Критично ли в данном случае, был ли у кого опыт?

Абсолютно бессмысленная затея. Дело в том, что драйвер и выходной каскад нагружают БП в противофазе, рандомизируя импульсную нагрузку на БП. Причем, чем больше ток драйвера тем лучше ПХ в точке В+. Разумеется, это касается только SE.
