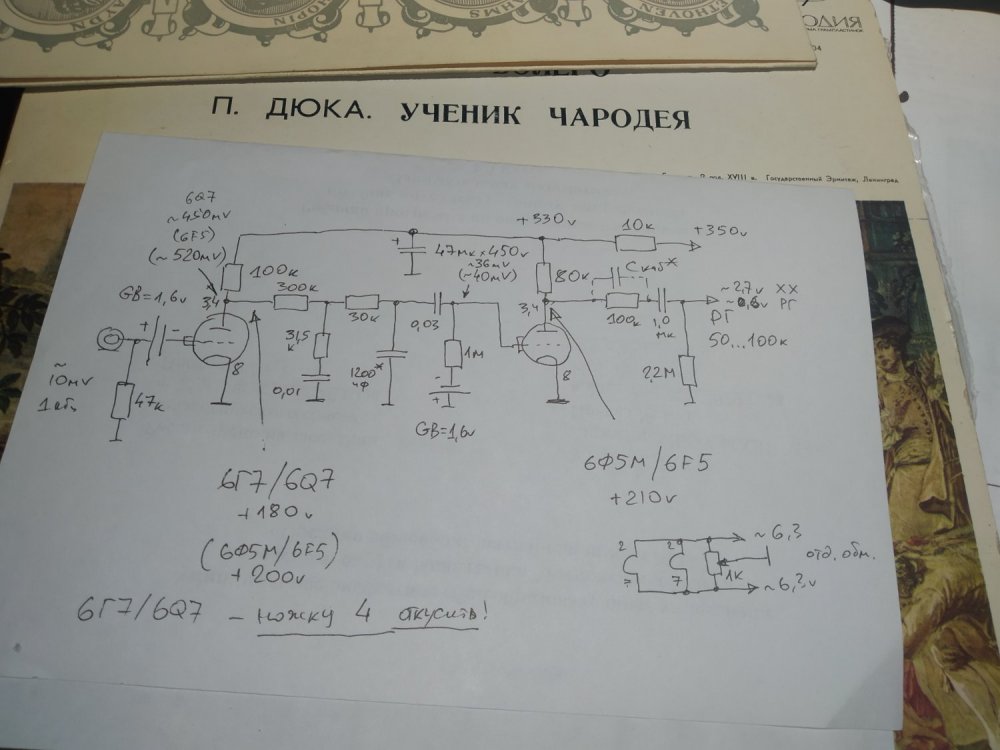

  1. В ТВ Ленинград Т2 сроду не применялись ни 6ц5с, ни 6н7с и выштампованл ничего такого не было. Только 5ц4с без вариантов. Цоколёвка не совсем совпадает, поэтому втыкание 6н7 вместо 6ц5с может сработать, может не сработать, выгорит сетка 6н7.
  2. Никаких сомнений в успехе испытания в транзисторным корректоре нет, совершенно.
  3. Долго-долго занимался реконструкцией усилителя/линейного преда/с выходом на наушники, на "правильных"лампах. 124+45, БП с стабилизацией анодного через 6п45с в триоде. Наконец - первая проба "на звук", поскольку под рукой случайно Бионоры, то с ними.
  4. Абсолютно! Часом, не на 110 в пост.тока?
  5. Это было бы слишком просто и банально, тут же фирма не "хороших приемников", которые и так все остальные немецкие фирмы делали, но "шедевров".В двух положениях меняет полосу по пч, это так, а в третьем переключает приемную часть в прямое усиление, без преобразования. Два УВЧ и потом детектор! Есть подстройка режима 1й лампы по ПОС, чтобы и чувствительность была, и не генерировала.
  6. Нешто "не нынче завтра"(С) правильные АД1, не ровён час, сделают? С накалом в 0,95а Скорее всего, тут ситуация именно "можно, но зачем? Пипл и так хватает!"
  7. Я честно говоря тоже не понял пример с делителем на 1900...Что это было... Чисто теоретическая, не реализуемая "в железе" модель? Или реально можно на картонке спаять нормальный усилительный каскад с ОЭ с усилением 88 дБ? Вчера тов. Резвой, кстати, высказал правильную мысль - насчёт того, что обсуждается только рекурсивный подход к схемотехнике, а почему бы, наконец, не подумать про что-нибудь трансверсальненькое?
  8. К сожалению, в том случае и по "лакокраске" тоже все "восстановили", что негативно отразилось на акустических свойствах корпуса. Но там были сильные повреждения, так что без вариантов. В данном случае заводские шпон и шеллак будут точно НЕприкосновенны, для сохранения акустики, благо состояние хорошее. Недостающая доска динамика изготовлена из немецкой же, тех же времён, доски ( точнее, переклеечного щита, облицованного шпоном) от корпуса другого похожего приемника, из аналогичной же ели. "Супер" -это всего лишь схема приема - супергетеродин, в отличие от "Geradeaus" - прямое усиление, с регенерацией, обеспечивающее на местных станциях более чистый, качественный прием. На сегодняшний день, вероятно, станции в ДВ и СВ уже не работают вообще, предполагаю.
  9. Для более состоятельных господ одновременно выпускался другой точно такой же, топовый, в 1,5 раза шире, и во столько же тяжелее и дороже, с двумя динамиками и РР выходом на АД1. Такой довелось восстанавливать более 10 лет назад.
  10. Схема унч, в некоторых экземплярах была не АЛ4, а прямонакальная АЛ1, отсюда резистор центровки накала: Фото ниже - для тех, кто знает толк именно в приемной технике, переключатель режимов работы приемной части, аппарат "3 в 1", считая качественную НЧ часть:

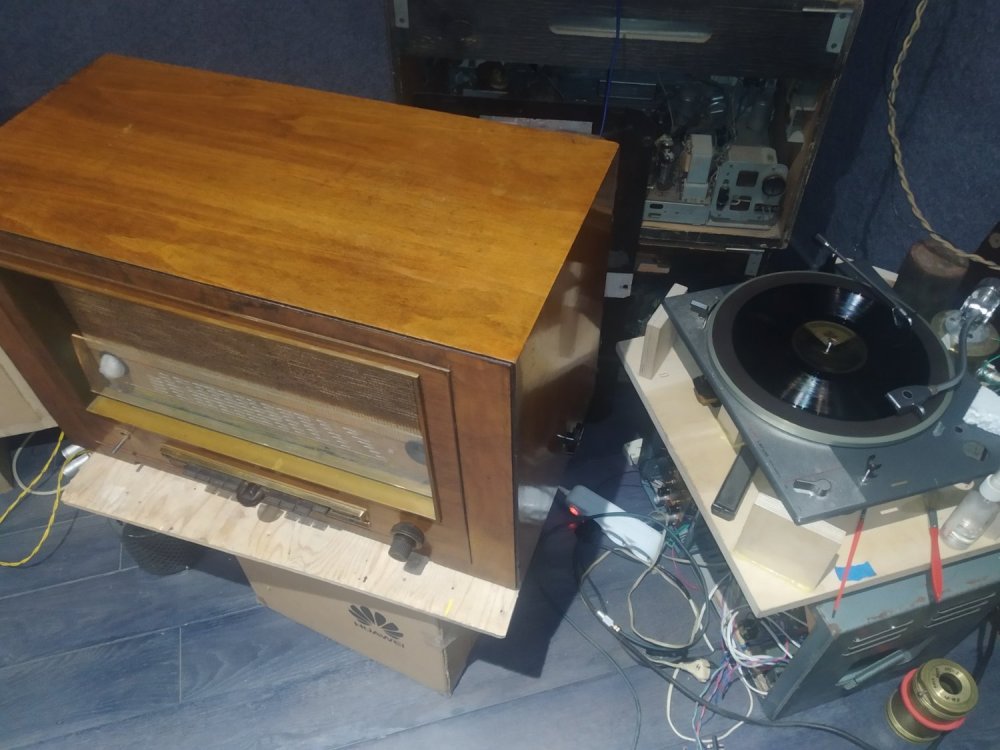

  11. На восстановление некоторое время тому назад прибыл предтопового класса (400 RM ритейл) аппарат, которому в этом году исполнится ровно 90 лет. Лет 60 тому с ним поработал явно очень опытный специалист, и, вероятно, потом он ещё работал долго и счастливо, но, к сожалению, незадолго до попадения ко мне он попал к страждущим аудиофилам в руки, результат - частичная разобранность, порванность бывшего до того в идеальном состоянии динамика, потеря доски динамика - из выдержанной музыкальной ели и потом ещё 90 лет выдержанной... К счастью, все остальное было не потеряно. Название фирмы отражено в дизайне и, предполагаю, очевидно из фотографии крупным планом :) Приемник достаточно большой и массивный, для масштаба - динамик 25 см диаметром.
  12. Данное утверждение плоховато "бьётся" с давно,лет под 20 как, принятой на данном форуме к действию и, можно смело сказать, апробированной, "Концепцией Ю.А.Макарова"/ "теорией ПСН", которая, в частности, говорит о необходимости значительного расширения полосы БЕЗ ООСных ламповых усилителей вверх, с целью правильной передачи формы сигнала.

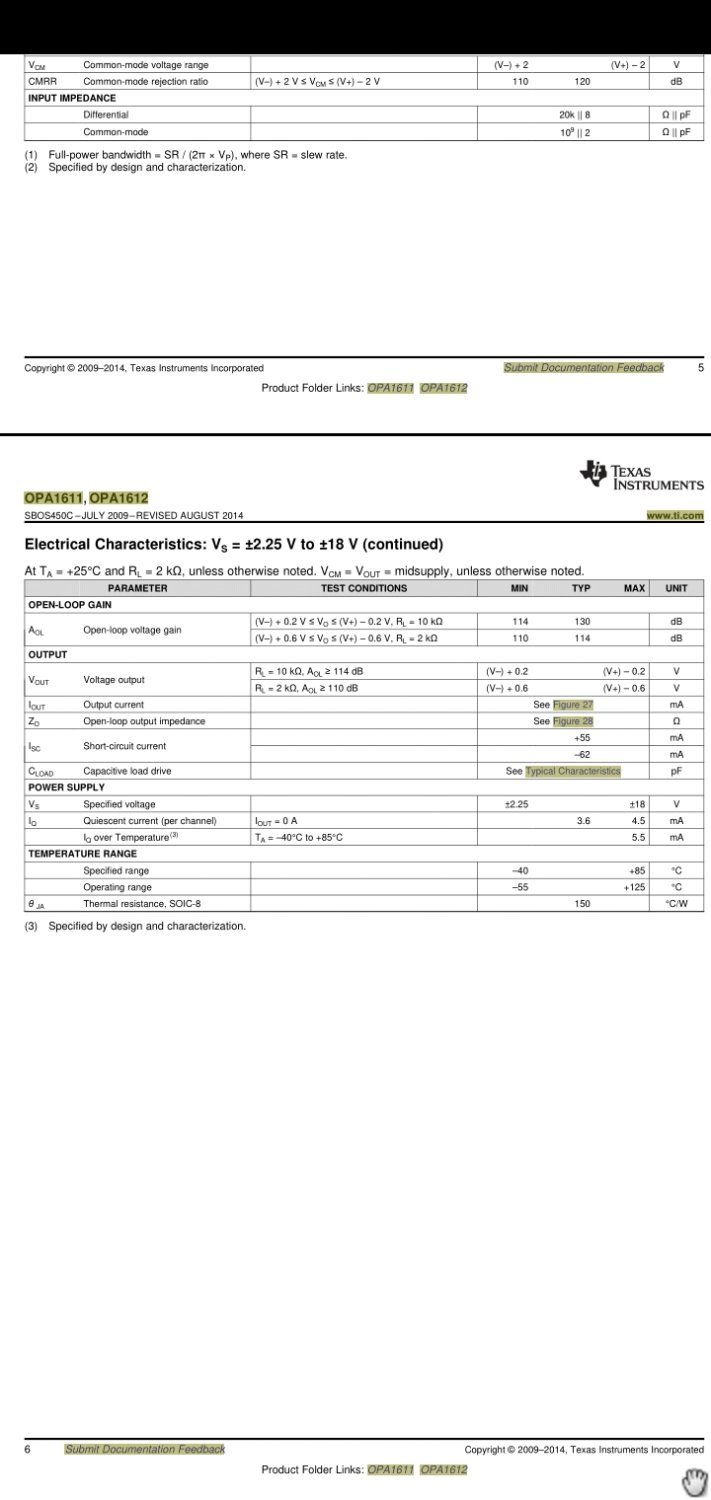

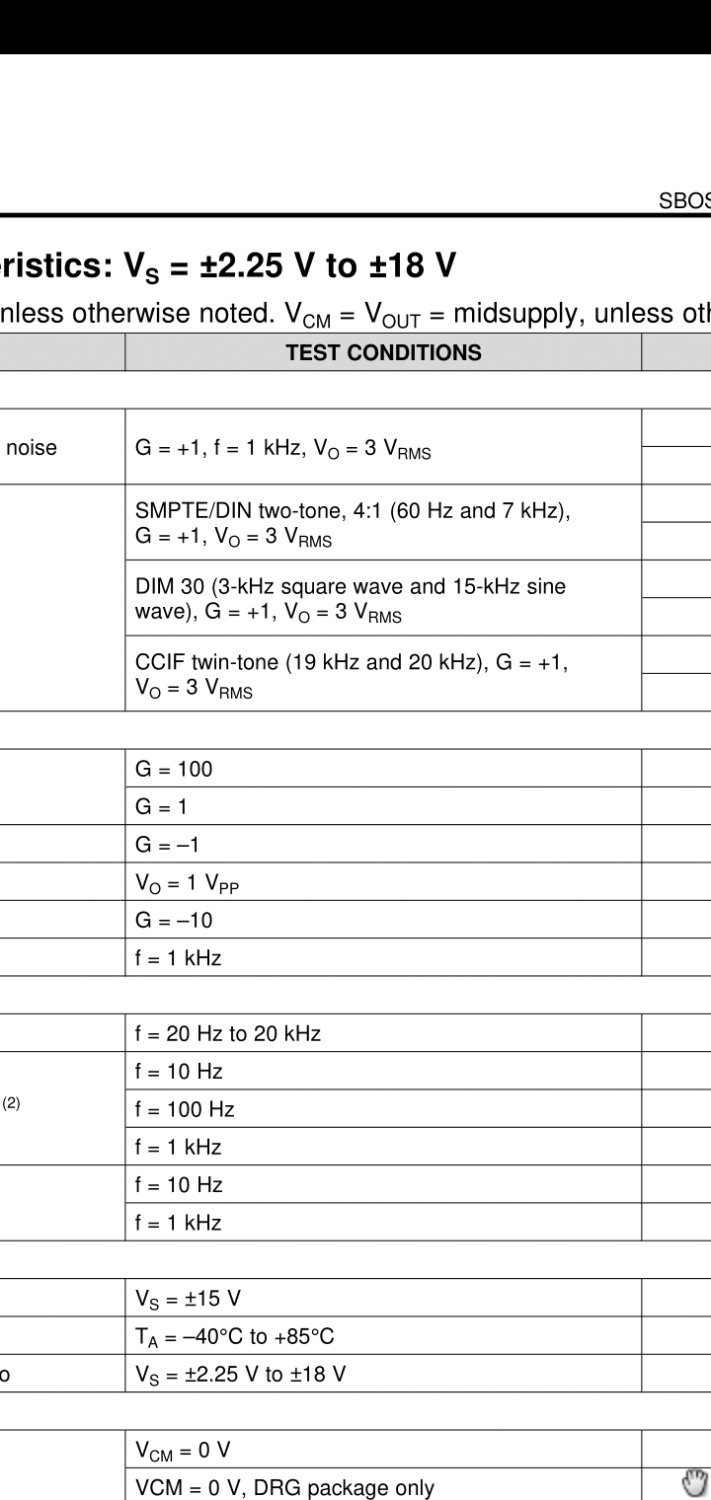

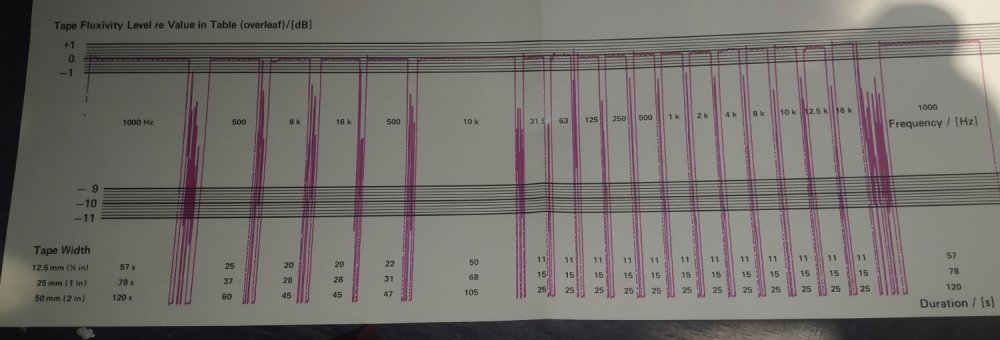

  13. Уточняющий вопрос, по сигналу. Какой тестовый сигнал наиболее близок, или похож, на реальный музыкальный - синус, треугольник или меандр? (Даже не буду сейчас спрашивать про наличие и количество в реальных музыкальных сигналах рекомендуемых 20 кГц...)

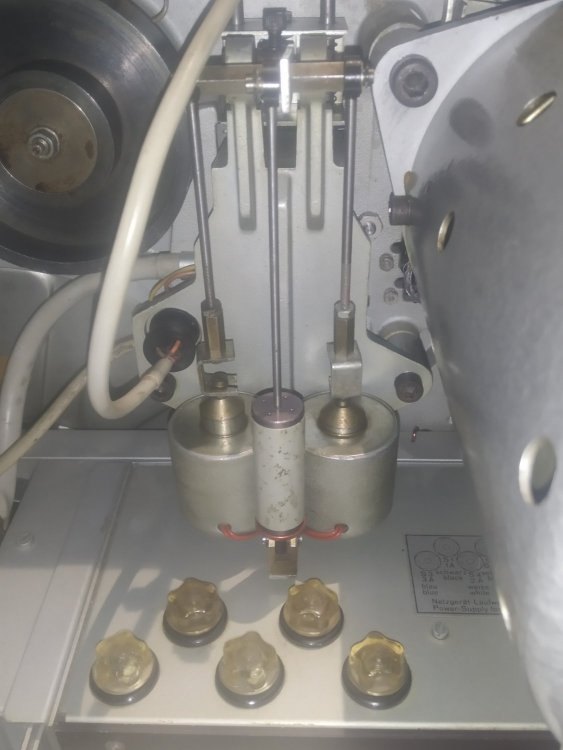

  14. Скорее всего в электролитах питания, как обычно, но то, что стрелка чуть ходит - оно на практике сильно мешает -то?
  15. Паспорт и описание у меня где то есть, поищу, но там тоже не указано. Загадочная история. Да, а министерство другое, МЭТП, Алиса в данном случае права. Есть ещё ЛАТР-шестигранник с той же фабрики. Ещё раз, такие приборы не с 1970 года, а они были вообще самые первые этого типа. Калибр уже позже начал их делать. Из Вашей картинки похоже, что логотип одного и того же завода, возможно, поменялся около 1980 г или чуть раньше.
  16. Она ничем не плоха, порекомендуйте, плз, какие бы Вы бы лично бы взяли бы отправные КОНКРЕТНЫЕ, количественно, значения, например, КПД, предельно допустимой индукции и нижней граничную частоту
  17. Ну, собственно, лампошестеренковские приборы были еще и самые первые Л1-3, которые были МИЛУ, с децимальником ...641... и темно зелёного цвета, конца 50х гг. У меня был года эдак наверное 58 или 59. Из прошедших через мои руки один, кстати, из лучших по работе и тп.
  18. Ну тогда только что возможно...Будем считать, что Ваша система ABC ( automatic bias control, прям можно патентовать) оптимальна и улучшить тут нечего.
  19. А плюс то там зачем?
  20. Есть и совсем секретные методики, Вам так и быть открою - выпрямить минус от накальной обмотки и подать на сетку через, например, подстроечник либо применить "подземное" смещение от резистора в общем минусе анодного, но при малоламповости это вариант так себе ..
  21. Более подробно: между точкой соединения ёмкости 22 мкФ и резистора 10к и сеткой лампы делаем разрыв. Батарейку на, скажем, 3 вольта +/- по вкусу, подключаем вправо, к сетке, минусом, влево, к точке соединения R и C - плюсом. Бинго, вариант1! Либо - разрываем цепь от нижнего вывода резистора 10к на землю, и включаем такую же батарейку в этот разрыв минусом вверх, плюсом вниз. Бинго, вар.2! Ещё вариант - питание накала выпрямлено, катод соединим с одной ножкой погревателя и от этой точки на землю резистор порядка 2...5 ом, подобрать по вкусу, на вторую ножку накала подаём напряжение такое, чтобы получить накал 6,3 в Бинго, вар. 3! Вообще топ-ендное решение.
  22. Есть подозрение (и оно из практики!), что 2 каскада на 211х и с непосредственной связью - не очень вариант. Нужно что то линейное, с некоторой мощностью и понижающим трансформатором.
  23. Ну, я их держал в руках крайний раз примерно четверть века тому, мне, скорее, наверное, понравились... Делал гибридник, кстати. А почему, интересно, они вдруг сейчас резко и всем понадобились? В чем секрет?
  24. Возможно, коллеги все-таки выскажутся о некотором противоположном опыте, во всяком случае прецеденты существования таких устройств есть и они далеко НЕ единичны Возможно, требуется применить какие-то более подходящие ПП приборы и тп и тд.
  25. Насколько я понимаю вопрос - это классификация в силе для усилителей, настолько плохих самих по себе, что без ОС они не рассматриваются. Мой же вопрос про усилители, в соответствии с темой, правильные (грамотно сконструированные?)изначально, т.е. линейные, хорошо работающие уже без ОСов. Охватить их ОС, вероятно, не возбраняется и результат будет, наверняка, лучше, чем при охвате ОС "плохо" работающего усилителя. Как мне кажется, нечто подобное делалось уже ранее и описывалось, в т.ч. и присутствующими на НАПе коллегами. Пальцем тыкать не буду, могу ошибиться в старых и новых никах и т.п. Вполне допускаю, что это решения энерго- и материало- ёмкие, ну бог с ним, по ЮА - хорошего усилителя д.б./м.б. много.
×
×
