А у меня обратный опыт. Пока картинка на экране осциллографа как две капли этот Ревокс, достают жесткие ВЧ и всякие свистящие/шипящие в фонограмме. Стоит убрать выброс и все становится на свои места.
-
Проверять алгеброй гармонию занятие не благодарное . Нравится слушать урезанный диапазон- так Бога ради, никто не против... Но с помощью "формул" вполне можно установить причину, по которой эти самые "реальные системы"(с) не желают работать в широкой полосе на НЧ.
-
По-немецки не шпрехаю), но если 0,025 это КТР, то получается таки 1к40. 1/0,025=40.
-
В порядке эксперимента поменял местами каскады перед и после коррекции. Один каскад перед коррекцией оказался предпочтительнее двух. В упрощенном виде: Утвердился в мысли, что корректор должен быть двухблочным, т.е. состоять из блока коррекции и "задающего" блока/блоков. Такая конфигурация позволит оптимизировать "задающие" блоки под требуемые параметры звукоснимателей (входное сопротивление, емкость, МС-трансформаторы) не прибегая к сложной коммутации в случае моноблочного устройства. А дальше начался полет фантазии и перекладывание кубиков. Вариант первый, "минималистичный": Вариант второй, "улучшенный": Третий вариант (схемка в упрощенном виде) "экстремальный" или "экстремистский", не знаю как правильно назвать: Склоняюсь к изготовлению "в железе" третьего варианта.
-
Безусловно так. Не претендую на абсолют, просто поделился своими наблюдениями. Измерял пару Amperex ECC83/12AХ7a (скорее всего пр-во Филипс) с десятком самых разных 6SL7, в т.ч. 6SU7. По звуку тоже огромная разница в пользу 12АХ7.
-
По моим измерениям с точностью до наоборот. 6SL7 хуже как по спектру, так и по шумам/микрофону. В т.ч. и спец.серии 6SU7/6188.
-
Свезло относительно быстро найти "под боком" и приобрести одну новую лампу е80сс Tungsram. Установил в макет, подобрал соответствующие режимы каскадов: Схема: При проведении измерений убедился в целесообразности борьбы за выходное сопротивление задающего каскада (перед коррекцией) как можно ближе к 600 Ом. АЧХ устройства на ВЧ полностью распрямилась: в диапазоне от 1 до 10кГц небольшой плюс на сотые доли дБ, 12кГц- ноль, далее плавный спад до -0,1дБ на 20кГц. На НЧ пусть и на граммульку, но все же точнее, чем в предыдущем варианте. При напряжении на входе усилителя 5мВ (1кГц): - напряжение на выходе 1В; - общий Ку 46дБ; - шум -60дБ (выходное напряжение шума 1мВ). Накал ламп по-прежнему переменным напряжением, со средней точкой и подъемом на +30В. Что несколько удивляет, так полное отсутствие микрофонного эффекта, даже при легком постукивании по баллонам ламп. Предыдущий вариант с 5693 (6SJ7) весьма охотно отзывался даже на постукивания по корпусу возле панельки. Спектр. В сравнении с предыдущим вариантом, представляется более правильным, с шагом в -20дБ между гармониками: - 2-я: -52дБ; - 3-я: -73дБ; - 4-я: -93дБ; - пятую гармонику прибор не определяет, видимо теряется где-то в шуме. "Прямоугольники" 1кГц и 10кГц с отключенным блоком коррекции: Звук устройства "высоким штилем", за полным отсутствием литературных талантов, описать не смогу, да и не буду пытаться. Если в двух словах, то как справедливо выше отмечали коллеги, очень напоминает магнитную запись на 38-й скорости. Из всех корректоров, которые когда-либо собирал, этот пока лучший. Думаю, теперь имеет смысл переходить от макета к сборке полного стерео варианта ("опытного образца" ) в промежуточном корпусе, но уже с отработкой всех тонких ("гуманитарных" ) моментов от БП до входных МС-трансформаторов.
-
Спасибо! Бум пробовать .
-
Совершенно не отрицаю значение комплектующих, просто сейчас актуальна задача отработать электрическую часть, ну и конечно послушать, чтобы решить для себя надо ли двигаться дальше в этом направлении. Покрутил рабочую точку второго каскада (в разумных, конечно, пределах), больше 400 Ом выходного сопротивления не получается. По расчету, Rвых=600 Ом для данного трансформатора обеспечит лампа с Ri около 13 кОм. Полистал по диагонали справочники, под этот критерий и на ту же распиновку панели подходит е80сс. Кто-нибудь из коллег имел дело с этой лампой, как она по звуковым качествам? Стоит ли пробовать?
-

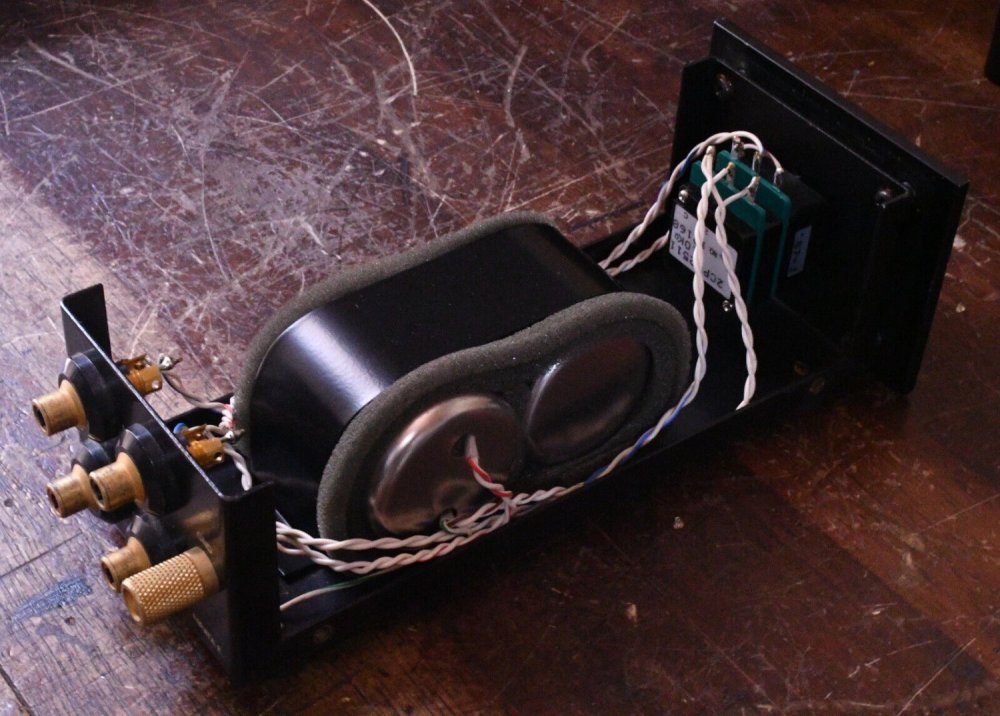

Не стоит приватизировать истину, такой подход не конструктивен. Чтобы безапелляционно утверждать о пагубном влиянии заливки нужно сравнить один и тот же трансформатор с заливкой в колпак и без. Вряд ли у кого-то, кроме изготовителя трансформаторов, есть такая возможность. Про "напаяно внутри", в спецификации блока коррекции изготовитель указывает для недоверчивых аудиофилов: "класс резисторов и конденсаторов выбран с учетом качества звука, точности и надежности". В подтверждении этого внутри видим отличные фольговые конденсаторы и резисторы Arcol (AB) на четверть и 1/8 Вт. Далеко не глупые люди делали... P.S.: извиняюсь, Михаил, если чем задел, но Ваше стремление возводить собственные наблюдения в непреложные законы вселенной мне не импонирует. Ведь "аудио гораздо сложнее , чем себе могут представить..." (с) А на счет конденсаторов и резисторов вынужден процитировать сам себя:
-
Всему свое время. То, что сейчас собрано в макете, на следующем этапе разделится на два отдельных устройства со своими блоками питания, коммутируемые в линию 600 Ом: Сегодня более актуальным будет включить в ППР (проект производства работ) выпрямление и стабилизацию накала, поэкспериментировать с точкой заземления корпуса и экранов трансформаторов, подобрать более подходящую лампу для третьего каскада (как вариант, что-то из семейства EL84). Всё это окажет более значимое влияние на звук макета, нежели марки конденсаторов и резисторов. Не спора ради, но все "ухудшайзеры" (кроме одного- в катоде второго каскада) находятся в цепях постоянного тока... .
-
С комплектующими понятно, однако такие тонкости бывают актуальны на финальной стадии (вроде легкого ретуширование изображения в редакторе), т.е. совсем не для текущего этапа чернового макетирования. Под "отслушать вдумчиво" подразумевал различия в подаче пентод-триод и выбор того, что придется по душе.
-
Последние годы жил с пентодом на входе двухкаскадного корректора, хотел сравнить звук с трехкаскадным триодным корректором, прежде чем окончательно проектировать корпус. Спектр очевидно сильно лучше у триода, по 3 гармонике разница в 15дБ. А включение СРПП выбрал из компромисса между достаточным усилением и минимальным выходным сопротивлением каскада. В данной схеме каскады до коррекции должны быть линейными, поскольку нет возможности поправить что-либо цепочкой коррекции. Отсюда и выбор 12AU7 во второй каскад, как лампы с малой входной емкостью. Каскод по звуку будет нечто среднее между пентодом и триодом. Возможно попробую в следующий приход вдохновения . Ну и надо сперва эту схему отслушать вдумчиво, но это как вернусь в город. Что-то вроде того). Подозреваю, что если сделать каскод, то автоматически перейду к следующей стадии "после доработки" .
-
"Мем" древний, но всякий раз убеждаюсь, что получается почему-то именно так : Движимый творческим зудом (дурная голова рукам покоя не дает ), перевел первый каскад с пентода на триод 12АХ7 и, поскольку общий Ку корректора уменьшился, пришлось "распараллелить" 12AU7 на второй и третий каскады. В общих чертах схема выглядит так: За звук говорить еще рано, сейчас только объективные параметры. Напряжение на входе усилителя 5мВ (1кГц): - напряжение на выходе 0,76В - общий Ку 43дБ - шум -60дБ (выходное напряжение шума 0,7мВ) - интермодуляционные искажения 0,04% - Кг общий 0,43%, по гармоникам: вторая -47дБ (0,43%); третья -82дБ(0,006%); четвертая -94 дБ; пятая -100дБ - АЧХ корректирующего усилителя и, для полного раскрытия темы , отдельно снял АЧХ блока LCR-коррекции Tango EQ-600P [генератор 600 Ом, 1В (1кГц)]: Завал на краях диапазона по-видимому обусловлен собственной АЧХ примененных трансформаторов. Немного позже сниму сквозную АЧХ звукосниматель-корректор с измерительной пластинки . Памятуя предыдущие измерения, звукосниматель обеспечит подъем 0,6дБ на 30Гц. Выходное сопротивление второго каскада сильно влияет на результирующую АЧХ, поскольку непосредственно участвует в нагрузке блока коррекции. С уменьшением Rвых увеличивается завал на НЧ и подъем на ВЧ, с увеличение- наоборот. Оптимум подбирал экспериментально изменением тока каскада. И фото устройства, в завершении отчета, так сказать, о проделанной работе. Думаю, не стоит серьезно обсуждать использованные комплектующие- это макет одного канала, собранный из того, что было под рукой в корпусе для макетов. Сам корректирующий усилитель:
-
Для такого режима 2,5К, как мне кажется, будет очень оптимистично . Поэтому здесь все стандартно 250В, -45, 60мА. Измерял пред с УМ, всего три каскада: 6J5 10К/600 - линейный трансформатор 1:2 - 41МР- МКТ - 6B4G.
-
2,5К (1кГц, 1Вт): - 2-я гармоника -36,5дБ (1,41%) - 3-я -56дБ (0,17%) - 4-я -68дБ (0,09%) - 5-я -78дБ (0,01%) Кг при мощности: 0,5% - 0,1Вт 1% - 0,5Вт 1,5% - 1Вт 2% - 1,5Вт 3% - 2,7Вт 3,5% - 3,2Вт 4% - 3,66Вт 5% - 3,8Вт (макс. мощность) 3К тоже снимал, но сходу не могу найти записи(.
-
Ламповый фонокорректор для винила "ЧП" от Нового Аудиопортала.
lewis replied to NewAudioportal's topic in Analog
Так на измерительной пластинке диапазон 1 кГц-20 кГц записан не по RIAA, а с одним уровнем- 0дБ относительно сигнала 1 кГц при 2,24см/с. А по ГОСТ'у для грамзаписи 0 дБ- 7,1см/с, первая дорожка на пластинке.- 146 replies
-
- 2
-
- ламповый
- фонокорректор
-
(and 2 more)
Tagged with:
-
Ламповый фонокорректор для винила "ЧП" от Нового Аудиопортала.
lewis replied to NewAudioportal's topic in Analog
Интереса ради измерил: 1 кГц- 1,43мВ (0 дБ, 2,24 см/с) 10 кГц- 1,62мВ 12,5 кГц- 1,76мВ Измерительная пластинка такая:- 146 replies
-
- 2
-
- ламповый
- фонокорректор
-
(and 2 more)
Tagged with:
-
Эт вряд ли. Разве об этом шла речь.
-
Немного оживлю тему. За последние два с лишним месяца переслушал все доступные малосигнальные пентоды для работы в первом каскаде корректора: - 6SJ7 (12SJ7, 5693, 6ж8) - EF86 (EF806, EF804, 6ж32п) - 6AU6 (EF94, 6ж4п) - EF12 (EF12k) На мой ух однозначно победила 5693, второе место с небольшим отрывом EF12. Это и к вопросу о звуковых качествах "железных" ламп... Во втором каскаде альтернативы 12AU7 не нашел. Всевозможные экземпляры этого семейства (5814, ЕСС82) отслушаю позже, уже без изменений в электрической схеме. В общем что получилось при связке 5693-12AU7: общий Ку корректора=390, неравномерность в пределах 0,5дБ, фон на выходе 1,2мВ. Последнее значение при питании накала всех ламп переменкой со средней точкой и "подъемом" на +40В. Теперь по оформлению корректора-предусилителя. Есть мнение, что устройство следует разделить на три блока (корпуса): "разгонный блок" 5693-12AU7 с трансформаторным выходом 5к/600, блок LCR коррекции, предусилитель с входным трансформатором 600/50к. А если в первый блок добавить отключаемые/переключаемые RC- цепочки коррекции под, например, разные стандарты грамзаписи, то можно получить универсальный корректор на все случаи жизни.
-
Не знаю как там БГ устроены на самом деле, не разбирал, но один раз в макете взрывался маленький N 22х6,3В, из-за большого превышения напряжения . Под разорванным корпусом было только пятно черного порошка размером с двухрублевую монету. Графит, углерод..., не знаю .
-
Полностью согласен с Вами, Михаил. На второе место по звуковым качествам поставил бы Керафайны высоковольтные:
-
-
Померил немного, интереса ради. FK_1000х16, неполярные N_470х16, 1500х10, 1000х25, 100х50 и "малыши" N_22х6,3 и 4,7х50.
