Еще раз каскодный корректор.

Васянин Сергей

By Васянин Сергей
in Analog

 Share

Recommended Posts

Васянин Сергей Local

Васянин Сергей

Posted
Posted

Недавно началась дискуссия о недостаточности активности участников, постараюсь внести свои 5 копеек.

Вообще, я не люблю выкладывать на всеобщее обозрение не законченные конструкции, но предлагаемый проект может затянуться - начался дачный сезон и вернуться к нему раньше осени не получится, а здоровье уже не то, чтобы заглядывать хотя бы на год вперёд, потому и публикую, что есть.

Корректор делается для моего друга Дудина Юры (Uri). У него в распоряжении 4 стола с разными головами ММ и MI, и к чему будет подключен корректор пока не знаю.

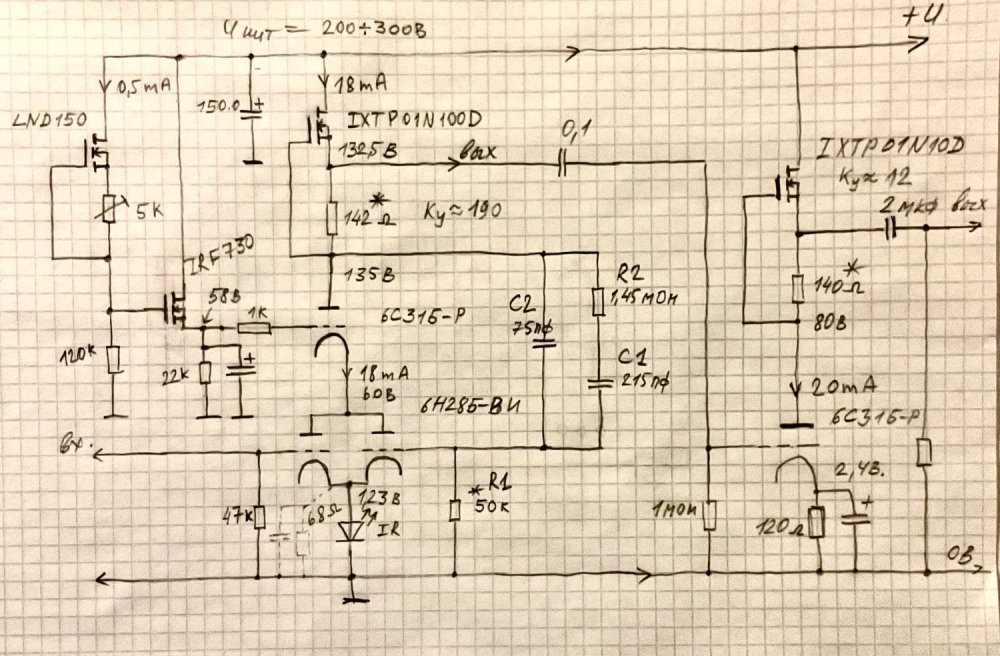

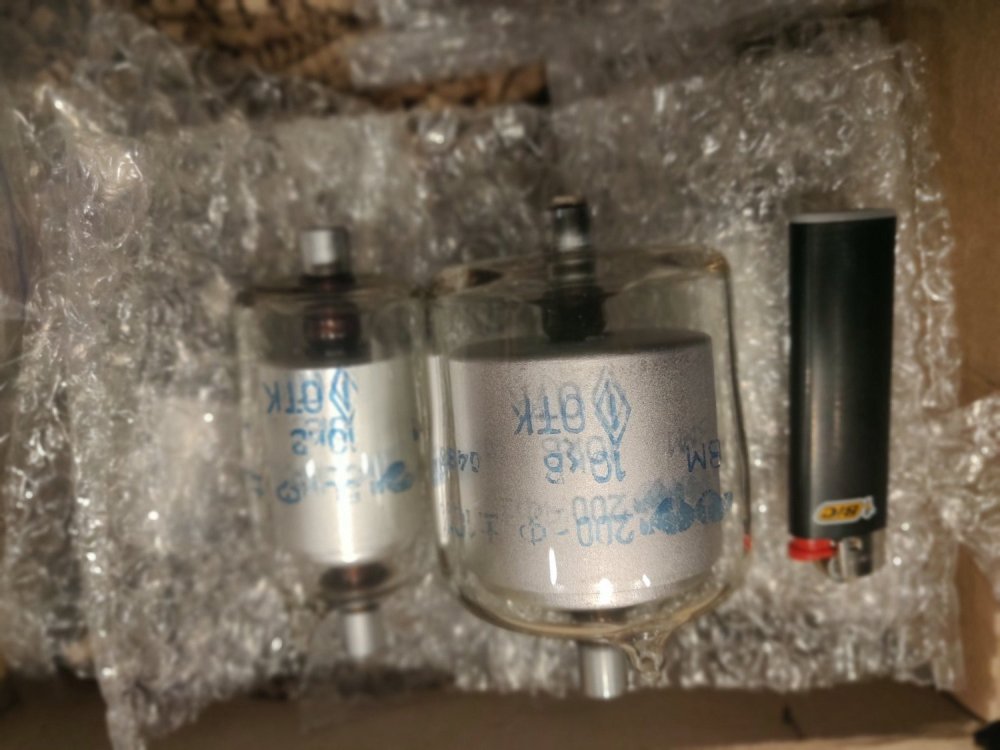

Собственно по схемке. Она разрабатывалась с учетом моего горячего желания послушать вакуумные конденсаторы и убрать с пути сигнала высокоомные резисторы, поэтому и принята была схемотехника с коррекцией в ОС. Первый каскад построен по каскодной схеме с двойным управлением, усиление по каждому входу около 200 исходя из разумной достаточности, лампочки типа " дробь". Внизу 6Н28Б-ВИ, лампочки очень надежные и с хорошим звуком. На верху 6С31Б-Р, не менее надёжные и звучные. В аноде верхней лампочки стоит источник  тока на полевике,что позволяет реализовать практически теоритическое усиление каскода на этих лампочках без задирания анодного питания и необходимости его стабилизации. ОС заведена с анода верхней лампы на сетку одного из триодов нижней, выход - с истока полевика. Схемка считалась с ориентированием на доступные вакуумные емкости пипа ВМ. Эти емкости самые малогабаритные, которые выпускались в СССР, были ещё К61-3, но их уже не найти. Все остальное в пояснениях не нуждается. Питание анода от синхронного выпрямителя, накал выпрямлен и стабилизирован. Схемка собрана в виде макета, прекрасно рулится, но нуждается в переносе в готовый корпус, иначе из-за наводок не послушать. На этом пока и затык. Хочу выразить благодарность Никите Сергеичу и Сергею Norman(у) за корректные и доброжелательные комментарии и  направлении в сторону самодельных конденсаторов для цепи коррекции, что обязательно попробую сделать.

Рад буду ответить на вопросы, если кого заинтересует эта схемка.

IMG_0058 (1).jpg

  • Like (+1) 2
  • Thanks (+1) 1
  • Replies 62
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Васянин Сергей
Васянин Сергей

Закончил монтаж блока питания в корпус. Теперь он выглядит так: Вид со стороны стабилизатора: Общий вид без кожуха: Вид со стороны вспомогательных блоков: З

Васянин Сергей
Васянин Сергей

Недавно началась дискуссия о недостаточности активности участников, постараюсь внести свои 5 копеек. Вообще, я не люблю выкладывать на всеобщее обозрение не законченные конструкции, но предлагаем

Васянин Сергей
Васянин Сергей

Да всё просто, схемку прикрепил.  Удобно применять литиевые батарейки. Если пороговое напряжение у полевика меньше 3-х вольт, можно поставить одну батарейку. Схемка надежная, я такой ГСТ ставил в лабо

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted

Сергей, на мой взгляд очень полезная история с двумя равноценными, но раздельными сетками внизу! Да и в целом схема - :smile-29:

johnson1496 Master

johnson1496

Posted
Posted

Сергей, спасибо. Сам являюсь привержемцем каскода в коррах и скорее всего попробую Ваш вариант. Подскажите, что ловит фон?

BAA Master

BAA

Posted
Posted

Однако!
Скажите пожалуйста, почему стоит комбинация полевик - резистор вместо собственно стабилитрона?
Не в первый раз вижу. Для получения произвольного опорного?

Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted
6 минут назад, johnson1496 сказал:

Сергей, спасибо. Сам являюсь привержемцем каскода в коррах и скорее всего попробую Ваш вариант. Подскажите, что ловит фон?

Фон ловят в основном конденсаторы коррекции, они всё-таки довольно габаритные.



4 минуты назад, BAA сказал:

Однако!
Скажите пожалуйста, почему стоит комбинация полевик - резистор вместо собственно стабилитрона?
Не в первый раз вижу. Для получения произвольного опорного?

Самое главное, что такой опорник практически почти не шумит, что не скажешь про стабилитрон, а каскод по своей природе является усилителем с двойным управлением и очень чувствителен к качеству напряжения смещения верхней сетки. Ну и как бонус, регулируя ток через полевик легко получить нужное напряжение смещения.



9 минут назад, johnson1496 сказал:

И ещё, смещение на 6с31 как-то считается или проще смакетировать?

Я пользовался ВАХами из МЭПовского справочника, хотя в сети полно реальных вахов на неё.

  • Like (+1) 1
Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted
5 минут назад, johnson1496 сказал:

Я имел в виду величину опорного напряжения, где полевики вместо стабилитрона.

Конечно считается. Сперва выбирается режим нижней лампочки, её желательное анодное напряжение в рабочей точке, минус смещение 1,5 - 2 вольта верхней лампы, плюс напряжение затвор - исток полевика и получаем опорное напряжение.

BAA Master

BAA

Posted
Posted
42 minutes ago, Васянин Сергей said:

Самое главное, что такой опорник практически почти не шумит,

Завтра попробую замерить (шутка) посмотреть.
А так получается шум от 5 кОм (хорошо, пусть будет 3) усиленный в 240 раз (S*Rн) плюс шум повторителя на обычном MOSFET-е.
Видимо конденсатор в нагрузке повторителя играет не последнюю роль

  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted
38 минут назад, Васянин Сергей сказал:

Конечно считается. Сперва выбирается режим нижней лампочки, её желательное анодное напряжение в рабочей точке, минус смещение 1,5 - 2 вольта верхней лампы, плюс напряжение затвор - исток полевика и получаем опорное напряжение.

Не то, как Вы получили 58 В на истоке irf730, т. е. как рассчитывается ток истока.

Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted
58 минут назад, johnson1496 сказал:

Не то, как Вы получили 58 В на истоке irf730, т. е. как рассчитывается ток истока.

Там не так он и важен, я считал так, чтобы полевик можно было поставить без радиатора.

johnson1496 Master

johnson1496

Posted
Posted
2 часа назад, Васянин Сергей сказал:

Там не так он и важен, я считал так, чтобы полевик можно было поставить без радиатора.

Т.е. ток зависит от экземпляра полевика и от подстроечника 5кОм не уйдешь

alss Proficient

alss

Posted
Posted
10 часов назад, Васянин Сергей сказал:

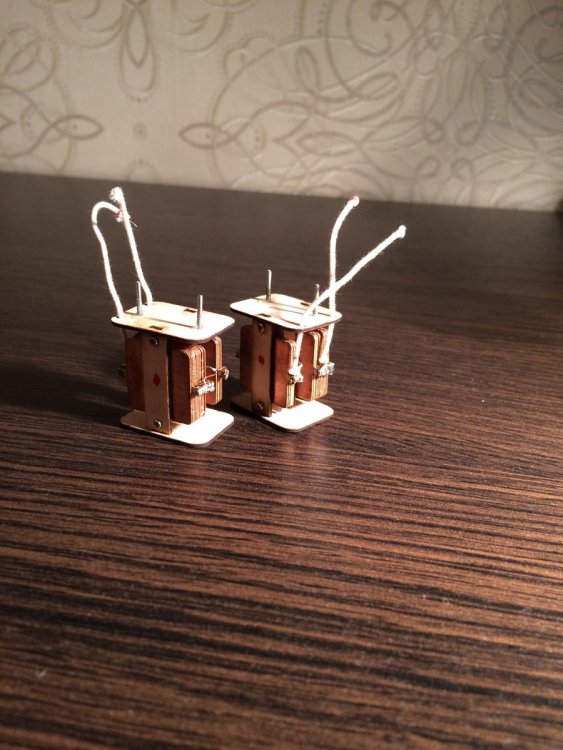

самодельных конденсаторов для цепи коррекции

Снимок сохранен в 2019-ом от пользователя с ником Aibo - больше никаких сведений не сохранилось... О! - это к доработке EAR834P.


  • Like (+1) 1
johnson1496 Master

johnson1496

Posted
Posted
47 минут назад, Васянин Сергей сказал:

Напряжение регулируется подстроечником в истоке полевика LND150, изменяющим ток через резистор 120 ком. Это имелось ввиду?

Да, конечно.

  • 7 months later...
Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted
7 часов назад, genka64 сказал:

Привет Сергей. Как можно заменить IXTP01 на полевик с батарейкой в затворе

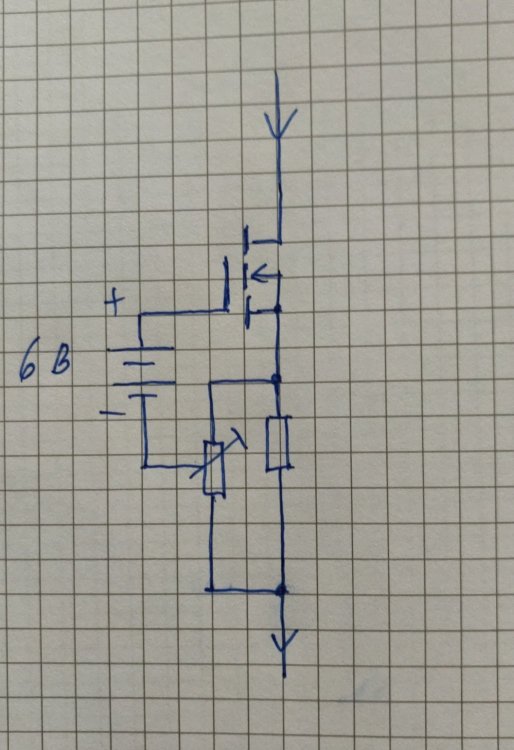

Да всё просто, схемку прикрепил.  Удобно применять литиевые батарейки. Если пороговое напряжение у полевика меньше 3-х вольт, можно поставить одну батарейку. Схемка надежная, я такой ГСТ ставил в лабораторный блок питания и батарейки за 20 лет ещё не менял.


  • Like (+1) 1
  • Thanks (+1) 1
genka64 Newbie

genka64

Posted
Posted

Спасибо Сергей. А можно 4ц14с вместо полевика ,или каскод из двух полевиков лучше. Диод прямо тютелька в тютельку подходит. Я уже его ставил в анод лампы, понравилось. Как звучат полевики в аноде?

Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted

Полевики в аноде звучат очень хорошо, на мой вкус. У 4ц14с есть одино, но очень не приятное свойство, это его прямой накал. Емкость источника питания накала приводится к аноду и влияют на полосу, от его качества зависят звуковые качества каскада.
