Здравстауйте всем!

Вопрос на удачу, вдруг кто уже делал однотакты на ГМИ-7, ГМИ-7-1 и уже опробовал оптимальные режимы для неë.

А так же для ГМИ-5, для которой тоже нет данных об оптимальных режимах, которая может работать в качестве драйвера для ГМИ-7.

А так же интересны режимы для экзотишных ламп как ГМИ-26Б, ГУ-46.

Имею запас этих не используемых радиолюбителями ламп, помимо прочих других.

В принципе, они могут у меня уйти как проекты гитарных усилителей, на 10....40 ватт, антураж которые дают лампы в творчестве тоже не маловажное для творческих людей, а кому сделать такие имеются в наличии. Квалификация для работы с высокими напряжениями имеется, как и представление о "сложности" таких технических реализаций.

В питании применяю только плëнку униполярную, 220 мкФ 900 вольт, и 420 мкФ 1100 вольт,  EPCOS, и соответственно ограничение по питанию этим напряжением, с неким запасом.

Posted

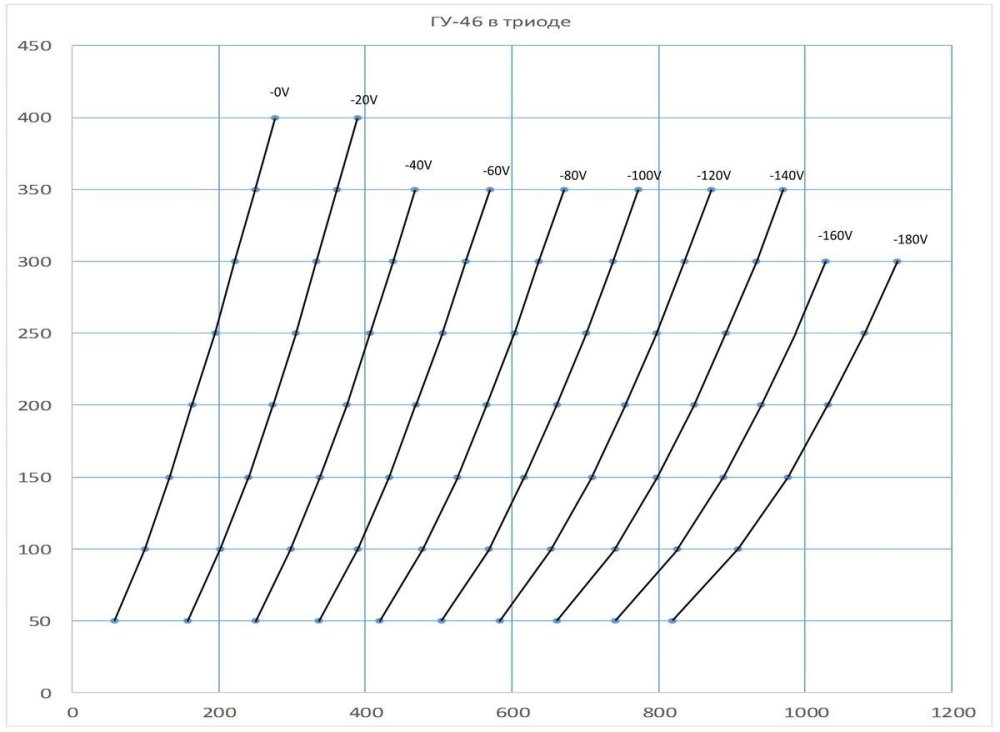

По ГУ-46 к Резвому - его любимица.


По мне, так лампы с подобным накалом в жилищах простолюдинов - перебор.

По ГМИ - импульсные они - соотношение мощности накала к анодной у представленных, очень не выгодное. В добавок, подогревной катод прикреплённый к накалу - что можно придумать хуже?



Posted

Вот,  с указанием автора, наверное весь проект в интернете есть. Наслаждайтесь.
Если под киловтт даже в большой комнате выделять надо батареи прикручивать, но хорошая приточно-вытяжная спасет.:smile-03:

  • Thanks (+1) 1
Posted
5 часов назад, BAA сказал:

Если под киловатт даже в большой комнате выделять надо батареи прикручивать

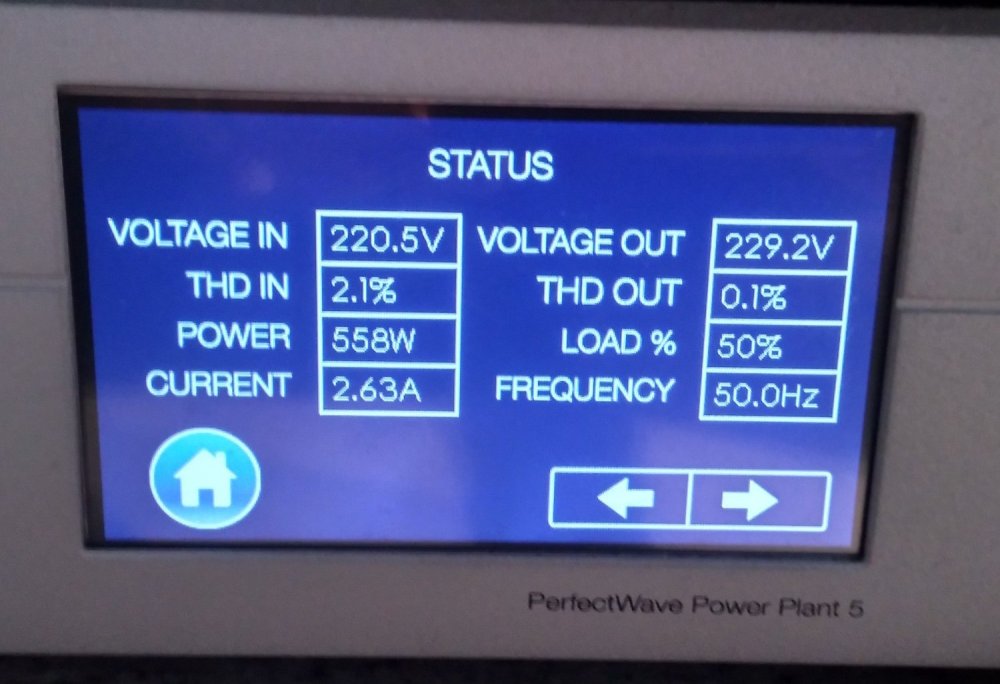

В киловатт на подобных лампах ещё постараться ужаться нужно. Мои гораздо скромнее и то больше получилось.
