Recommended Posts

Posted

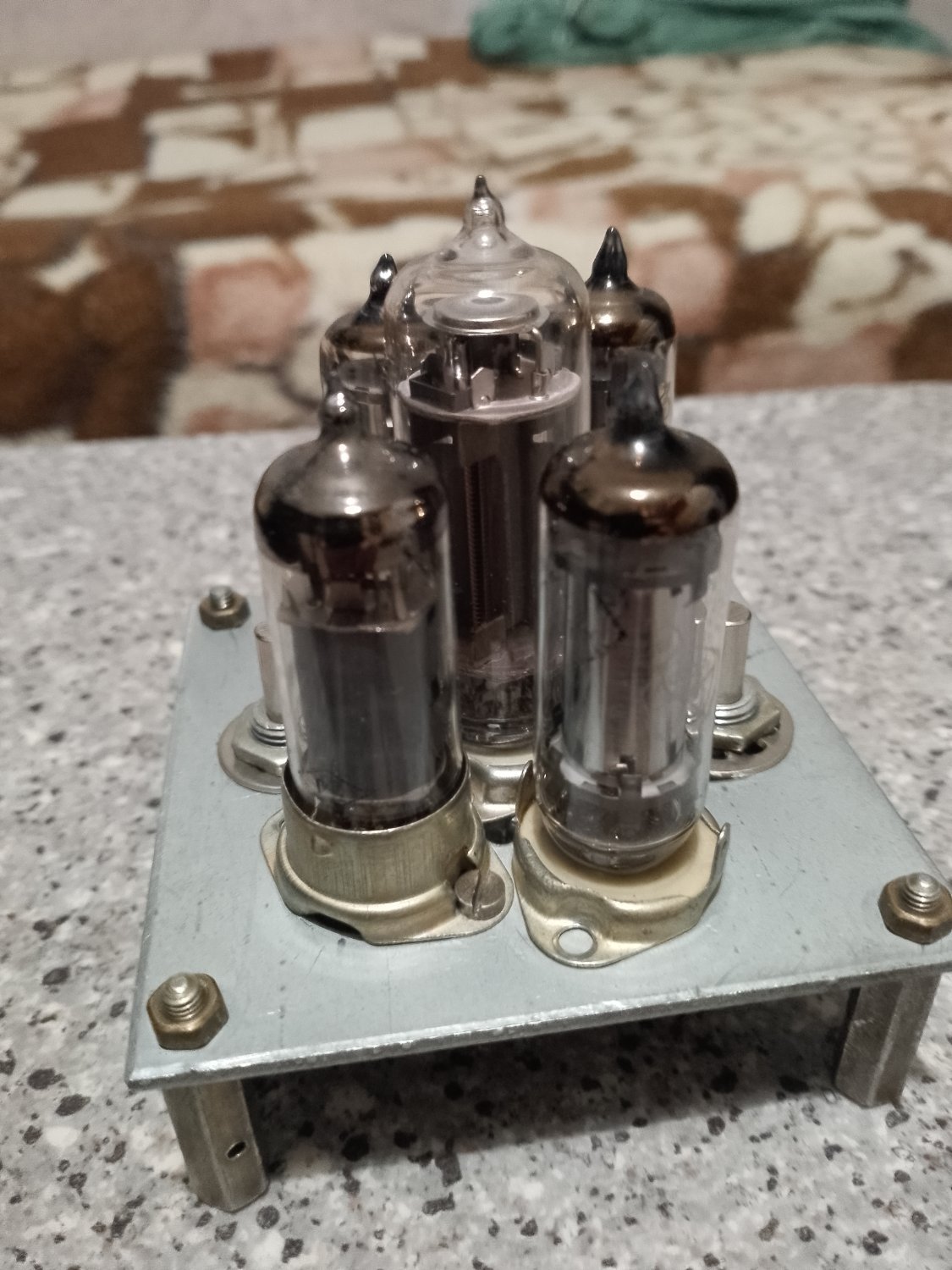

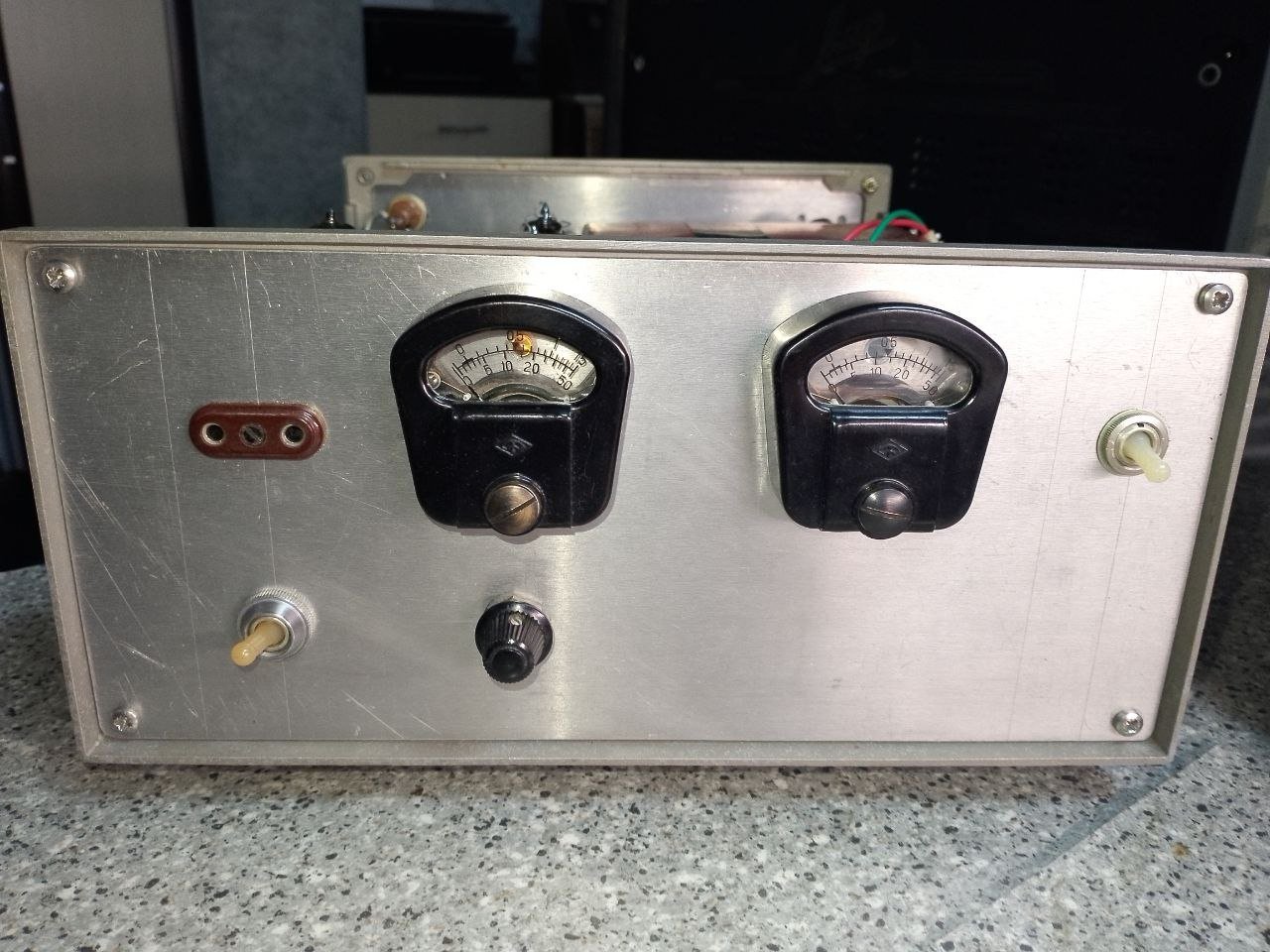

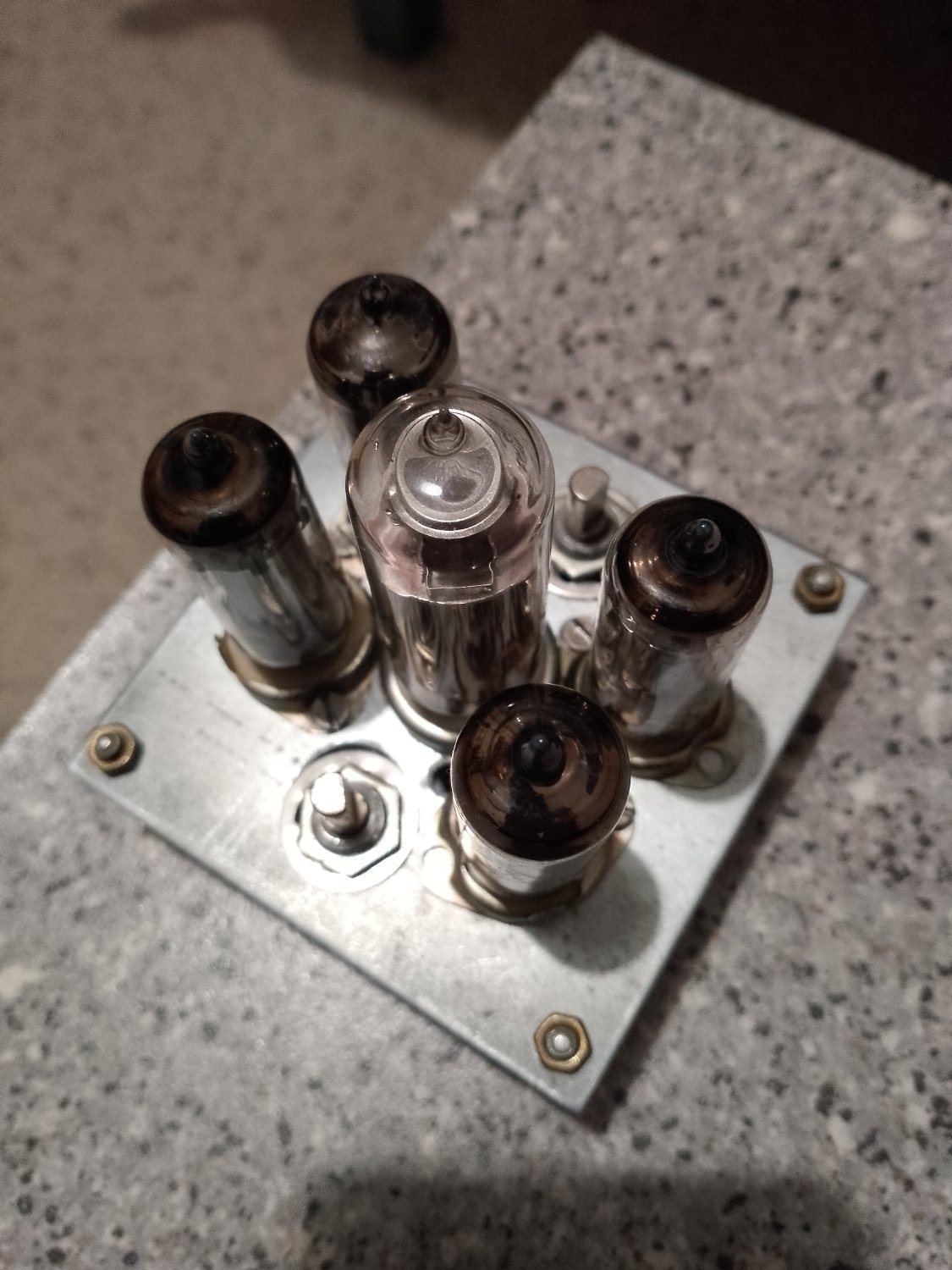

Был сделан довеском к УИП-2, для двухэтажного питания, пределы 26-410 вольт ток 150 мА. Триоды не ставил, так как предел нижнего U у них начинается от 100-120 вольт.


  • 2 weeks later...
Posted (edited)

Схема претерпела небольшое изменение, добавлен выход  отрицательного  смещения.



11 СТ-1Б.png

Edited by Юрий_Б
  • 4 weeks later...
Guest Zampotech
Posted

Хорошая тема.

Надо найти схему свою стабилизатора на 6Н1П и 6Ж1П, которую я десяток лет назад сделал для фонокорректора. Схема несколько безумная, но напряжение твердо стоит как...., ну как ножка стула

Posted
23 часа назад, Zampotech сказал:

Хорошая тема.

В принципе тема по питанию анодных цепей полезна, сам не хочу делать ламповый стабилизатор, какая б схема не была красивой. Зачем лишние повышающие и накальные обмотки силового трансформатора для ламп стабилизатора ? Это моё личное мнение.

Posted

к своему стыду ни разу подобное не делал . есть отличие от каменного? (для звучания ) или  просто- лампы , так лампы , везде .

  • 2 months later...
Posted (edited)

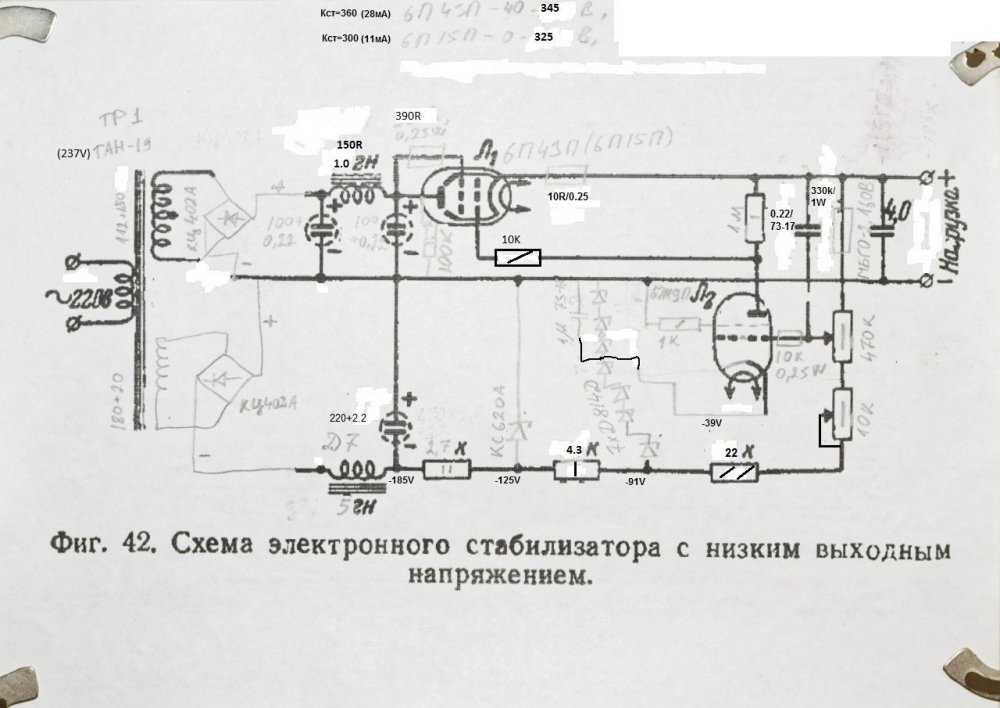

Стандартная схема.

Задача - построить лабораторный б/п на напряжение >=500В, максимально используя имеющийся металлолом.

"Нюанс" единственный - "вс-а" 470к.

ЗЫ забыл нарисовать, конденсаторы || стабилитронам: 0,068/к10-7в и 0,22/73-17




Edited by userega
Конденсаторы
  • 2 weeks later...
Posted

В схеме 26 июля: R1=150+100к; R2=24+24+56k; R4=330k; R6=130k.

Усилитель = 6ж9п, Кст=430(от R1). 6п15п нагревается медленнее ГИ-30.

-------------------

Добавил "низковольтный" модуль к схеме от 26 июля.




Posted

Так как ток в фонокоре небольшой и желательно разделить питание поканально , как правильно со второй 6с19п  запитать второй канал , оставив один усилитель.

Схема с одним усилителем на входе стаба понятна , но там вроде стабилизация меньше.

Posted (edited)

Через RC - фильтр для "маленького" или LC "большого" тока.

Для ясности, 3к и 47||47 свои на каждую 6с19п. 560к - ОБЩИЙ на все 6с19п. То же для ГИ-30.



Edited by userega
Для ясности
Posted

И получается , что один канал будет подгруженным усилителем ? может взять 6н13с или 6н5с .?

Posted
1 час назад, zvuk24 сказал:

как правильно со второй 6с19п  запитать второй канал , оставив один усилитель

Никак.

1 развязка по переменному току через фильтр - от одного стабилизатора. "Это нормально" - так запитан с1-49.

2 раздельные стабилизатор по каналам

в п2 всё равно нужен фильтр, но на входе стабилизатора.



Posted

Схема с одним усилителем на входе стаба  позволяет управлять двумя лампами 6с19п и питать раздельно два канала.

  • 2 weeks later...
Posted

О схеме "26 июля". Опять.

Был возбуд, под нагрузкой. Пачки ("иголки") импульсов, с частотой следования 100Гц, амплитудой до 100мВ, на фоне+шум единицы мВ. Частота импульсов кратна 10, до 10 МГц минимум.

Пытался "победить" возбуд, "правильно", но пришлось "возглавить", посредством (68*400|-68*400)||0.92.



  • 3 years later...
Posted

Замутил новый стабилизатор на 700 вольт 450мА, схема стабилизатора опорного напряжения  взята с УИП-2.  Всех с новым годом, и удачных  конструкций.



  • Like (+1) 2
  • 3 weeks later...
Posted
В 02.01.2026 в 21:58, Юрий_Б сказал:

стабилизатор на 700 вольт 450мА

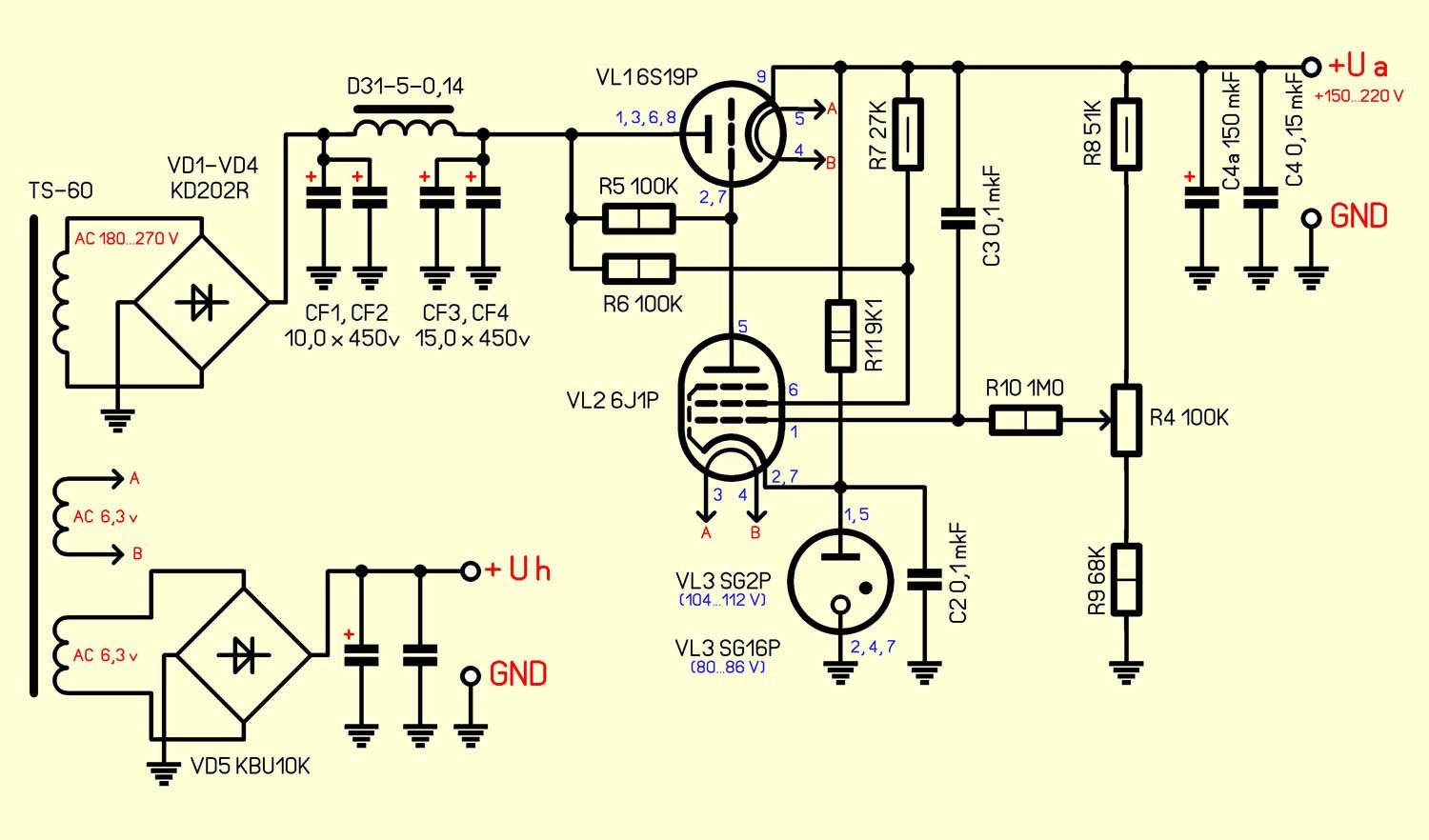

Сегодня запустил, возбуд прет вовсю, победил экранируя делитель напряжения и  провод от СП к сетке, чем короче вывод R10 и ближе к сетке  лампы тем лучше, экран землим со стороны делителя. Схема условно.post-14539-1381779844.thumb.jpg.657ae790cfd8105687de821dccaf418d.jpg

Posted

Здравствуйте, Юрий_Б! Попробуйте С3 откинуть от +Ua и подключить на землю (общий провод схемы). Тем самым вход УПТ будет шунтирован по переменному току и исключит возбуд. В Вашем случае получился мощный генератор путём включения С3 межу выходом (катод 6С19П) и входом (сетка 6Ж9П).

Posted
2 часа назад, Васянин Сергей сказал:

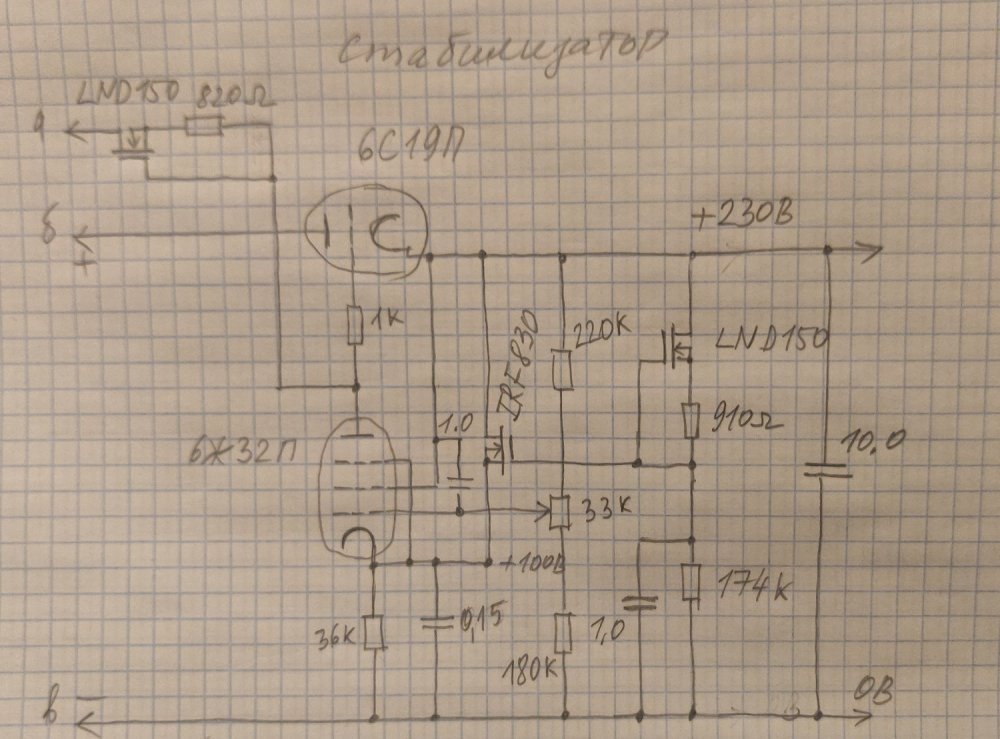

Странно, что эта схемка возбуждается. Ниже приведенная схемка, при том что усиление у лампы больше 1000, даже не шелохнулась.IMG_20251114_014949__01__01.thumb.jpg.444d9f8ea81939b7ad0b00bba61f1453.jpg.8df73e0c7826e8d396bfdd4c4c88fdd0.jpg

И как стабильность у такой схемы без стабилитронов ? Шумов наверно точно стало меньше. Посмотрел даташит на  LND150, прям идеален для ГСТ, интересно что за тип резистора 174к.
