Появилась необходимость, сделать кабель RCA,пара  длиной в районе 5 метров , что посоветуют знатоки ?  Из проф,продукции естественно!

Posted

Кабель купил,тему можно закрыть ,похоже прихожане здесь не в теме , извините за наивный вопрос.

Posted

Интересно, самодельный антифазный кабель из витой пары 6й категории сильно уступит профи кабелю?

Posted

1. Хотите получить ответ раньше вопроса? Приличие требует чтобы прошло не менее суток с момента вопроса, пока все часовые пояса пройдут через территорию форума.

2. В теме потому и не отвечают, достаточно вспомнить погонную емкость кабелей. Единственное что могли быть применены кабели с волновым 300 Ом для старых измерительных приборов с разъемами полдюйма (в нашей интерпретации 13 мм), так ведь и такие разъемы по старым сообщениям были установлены только в одной подмосковной системе.

  • Like (+1) 2
  • Hmm... (-1) 1
Posted

Вопрос то связан с санкциями, я раньше без проблем мог купить в японии , но сейчас только через посредников , с лишними расходами . Вопрос касался ,что на рынке еще продается  и хорошего качества.

Posted

Параллельно задал вопрос , в другом месте , посоветовали и меня удовлетворил ответ. И все

  • 4 weeks later...
Posted

Провода зажигания имеют очумительеые параметры, которые и не снились аудиофирмЕ.  Вчера  вечером соорудил межблочник 1,5 м.  Адслушал. Понравилось. Чего и всем желаю.

Напомню, такие провода должны пропустить 1-5 кВ и сохранить фронт импульса, иначе зажигание будет так себе.  Кстати провода коаксиальные.

Насчет прихожан и не в теме, так никому из здоровых людей не придет в голову делать 5 метровый RCA  шланг.

  • 1 year later...
Posted

У меня межблок 6 метров. От Цапа LYNX D69  на компьютере до усилителя для компьютерных колонок ProAc Tablette Reference 8 Signature . Комповая аудио система.

Перепробовал много разных вариантов.

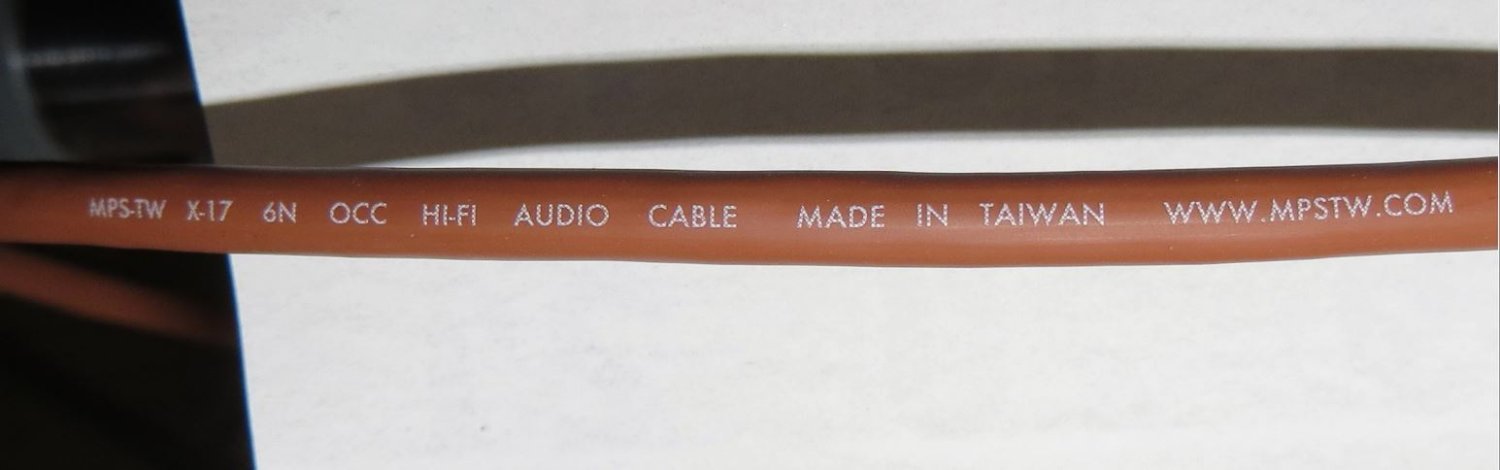

Текущий вариант собран  на микрофонном кабеле  OOC 6N MPS TV X-17




Это микрофонный кабель из монокристаллической меди ( ОСС) и чистотой 99,9999% от Тайваньской фирмы. Покупал на Алиэкспрессе, но в фирменном магазине от производителя. Мне его рекомендовали по микрофонным делам, но RCA межблочники из него очень хороши..... особенно, если нужно бросить тонкий кабель на большое расстояние.

  • Like (+1) 1
