Neco
Опубликовано: 25 сентября 2006

Головка работала в нч части системы,корзина штампованная,материал диффузора пропитанная бумага
кроме наклейки никаких данных нет
размер между противоположными крепёжными отверстиями около 193 мм




Neco
Опубликовано: 26 сентября 2006

колонка - электростаты martin logan scenario,где данный динамик воспроизводит то ,но что неспособна плёнка

(ссылка нерабочая)


The_mad_pirate
Опубликовано: 26 сентября 2006

обратитесь в "Русская Игра" у них семинары были по ремонту и обслуживанию данных девайсов.


Neco
Опубликовано: 26 сентября 2006

Естессно обращался,там такой уровень сервиса...

раньше мы (энигма) занимались дистрибьюцией логана,а потом игре досталось,твак я звонил в тех центр мне сказали что очень редкая головка:D :D :D и типа заказ будет идти чуть ли не год ,а ещё проще типа сами ищите...

аЦтойщики:(

мне проще головку померить и подобрать похожие ,пару
а пока тешу себя надеждой ,что кто либо опознает либо головку,либо надпись на ней и скажет типа пирлес такой то и я радостно куплю его:D


The_mad_pirate
Опубликовано: 26 сентября 2006

ХА :D , да похоже на какой-то китай, тиап бушмена, но чушь полная, давай тебе поможем скажи только обьём ящика и посадочное отверстие башки и подберём новую башку лучше старой ;) , думаю фильтра даже старые подойдут, но это будет совсем другая система, лучше старой :).


Neco
Опубликовано: 26 сентября 2006

Ну про 193 мм между диагональными крепёжными отверстиями я написал
объём литров тридцать ,точнее померю...
сопротивление 8ом,чувствительность не меньше 90дб
вот картинка вид сверху




The_mad_pirate
Опубликовано: 26 сентября 2006

Думаю если обмерить данную боталку, то чуйки там 88 Дб от силы. Щас подумаю отпишу попозже. Интересен ещё бюджет который вы хотите затратить. Полюбому будет лучше если вставить более крутые динамики.


Neco
Опубликовано: 26 сентября 2006

(ссылка нерабочая)

пишут что общее чутьё 89 дб
голова в закрытом ящике,забыл сказать
а сколько денег на головы не знаю... продать хотел ,ка сделаю,я не любитель особый логанов,мне ими зарплату выплатили:D
а так я лаутеры слушаю,хотя конечно под некоторый музыкальный материал и логаны очень хороши


The_mad_pirate
Опубликовано: 26 сентября 2006

ну так это меняет дело, сделать лишбы как и продать. Ну уж не совсем по левому сделать, но и хуже чтоб небыло, да и чего ему хуже быть, если там итак фуфло стоит. А как хоть они сгорели может банально гибкие выводы подпаять.


Neco
Опубликовано: 26 сентября 2006

Есть такие усилители денсен,там нет общей обратной связи и нет защиты от постоянки на выходе,короче транзистор пробило и напряжение питания попало на колонку- вч часть включенная через фильтр не пострадала,а вот нч погорел,катушка почернела и отклеилась

мне руссская игра обещала новую головку,поэтому сгоревшую головку выкинул,хотя можно было перематать...а русская игра обломала(

а теперь колонки достались мне и я в раздумьях продать или оставить,конечно динамик я сам ожидал увидеть не в штампованной корзине)

а как красиво написано в спецификации:D

Тип НЧ секции 20,3-см НЧ-головка с увеличенным ходом диффузора, нерезонирующая асимметричная камера

Link to comment
Share on other sites

DJ Parad
Опубликовано: 14 сентября 2007

Короче принесли мне домой АС...

Обьём примерно 50-60л...ЗЯ...2 динамика...Мид-басс и пещаль...

Называеццо...Orion HS500...Мид-басс LA1221 на тканевом подвесе...магнитная система накрыта пластиковым!!! чехлом...

Сзади зажимы над ними табличка Power 80/100W....

На лицевой панели алюминевая набивка со смешной АЧХ...линейной во всём диапазоне...как в даташите к TDA7294...ни единого пика&провала!!!

Судя по АЧХ играет по уровню -3дБ...100...10000Гц...ваще лажа какая то...на панельке индекатор перегрузки...

Какойто горе умелец вообще залез в них и перепаял фильтры поставив 10ГДШ как пещалку???!!!!Родную пустил на СЧ...короче не разобрался я с этой серибириежкой за час...чё хотели изобразить не знаю???:shock:

В понедельник постараюсь фотки сделать...

Народ кто знает про эти АС...пользовался ими...какие динамики стоят и их характеристики...схема фильтров...в инете ничего не нашёл...???


KSM74
Опубликовано: 14 сентября 2007

Цитата

DJ Parad писал:
Народ кто знает про эти АС...пользовался ими...какие динамики стоят и их характеристики...схема фильтров...в инете ничего не нашёл...???

Плохо искал - http://retronom.hu/index.php?q=node/4195

Это ОНО? Судя по всему венгерское чудо.


WWS
Опубликовано: 2 октября 2007

Здравствуйте!

Раздобыл коробку 4ГД-35 80-х годов выпуска.

Среди них оказалась странная пара- со смазанным штампом зеленой краской, на втором экземляре штампа вообще нет.

Отличия от 4ГД-35:

Корзина с отбортовкой по всему периметру включая лапки.
Окна меньше, с тыла гофра не видно.
Стойки корзины ужЕ и без ребра жесткости.
Верхняя шайба с керном толще.
След от прессовочной сетки на тыле грубее и виден даже с фронта.

В остальном тот же тридцать пятый.
Помогите идентифицировать динамик...


P.W.
Опубликовано: 2 октября 2007

Да скорее всего он же и есть, другого завода или просто из другой партии.


Леонидович
Опубликовано: 4 октября 2007

Это всё модификации 4ГД-35. У меня есть и те и другие.


KSM74
Опубликовано: 4 октября 2007

Цитата

WWS писал:
Я подозреваю что это либо 35-ый 70 годов( есть штамп "Т 74" над "ОТК 8", либо это 36-ой который я никогда не видел, по размерам он вроде тот же.

36-е с керновыми магнитами, а какие магниты на ваших? ;)


vas392
Опубликовано: 4 октября 2007

Давно это было, поэтому боюсь что-то перепутать.

4гд-35 и 4гд-36 - почти близнецы. Отличались магнитной системой. У одного из них магнит кольцевой, у другого - керновый.

Отличия по параметрам - только по чувствительности, как и у 1гд-18/1гд-28 (думаю, что этих ребят помнят если не все, то многие).

Производились в г. Гагарин Смоленской обл.

Еще чем-то похож 4гд-4 , который стоял в радиоле "ВЭФ-Радио", но в корзине оного были какие-то более узкие окна, покрытие - белое, как и у 4гд-28 и вообще весь он выглядел как-то по-другому.

А еще неплохо бы посмотреть фото.


djkranoll
Опубликовано: 8 октября 2007

похоже у вас экземпляр 70-х (как уже говорилось в ветке). Крепление в принципе один в один, он у меня входит и в боксы под экземпляры 80-х. Отличия в звуке почти отсутствуют, разве что к дребезгу больше склонны на низких частотах и высоких чуть больше. С уверянностью говорю, что мои динамики это 4ГД-35, так как штамп четкий.

фотки во вложении. одна правда не в фокусе, но и так все понятно.





TANk
Опубликовано: 6 ноября 2007

Обращаюсь с аналогичным вопросом.

Есть 4 шт одинаковых динамиков снятых из каких то китайских колонок.

Предположительно AVE. На динамиках нет никакого обозначения вообще.

Единственное что удалось найти на резиновом подвесе с лицевой стороны выдавлены цифры 178C и на противоположной стороне цифра 20.

20 - я так понял это диаметр в сантиметрах. Сопротивление катушки 4 ома. Диффузор бумажный. На фотографии с задней стороны белая окантовка - это уплотнительный материал, приклеенный уже позднее. Кстати это резиноввый самоклеящийся уплотнитель для окон - оказался весьмя удобным для крепления динамиков.

Или плюнуть и не пытаться найти аналог.





TANk
Опубликовано: 15 января 2008

Еще один вопрос по динамикам.

Попались мне в руки пара 8" низкочастотников.

На пластиковом колпаке закрывающем магнитную систему написано

MAGNETFABRIK

DEW

DORTMUND

Cопротивление 4 Ома. Подвес из тонкой резины. Центрирующая шайба матерчатая, диффузор сделан из интересного длинноволокнистого материала - немного напоминает войлок - явно видны длинные тонкие волокна типа шерсти. Подвес очень мягкий. Резонансная частота ~30Гц

Никаких других опозновательных знаков не обнаружено.

Вот он на картинках.



Link to comment
Share on other sites

egor33
Опубликовано: 18 апреля 2008

Принесли вот такую штуку, и никакой информации по нему ненагуглил.

Может кто нибудь, что нибудь знает о нем?





booch
Опубликовано: 18 апреля 2008

Такие динамики делала харьковская фирма "Лидер". Сейчас она уже не существует.


paulmark
Опубликовано: 29 июня 2008

Доброго времени суток, пару недель назад на помойке обнаружил разбитую радиолу Беларусь 59, с чудом не вырванными и не порванными динамиками , динамики без опазнавательных знаков с внешним диаметром корзины 220 мм, явно не 4ГД28 которые указываются в схеме, они меньшие по размеру, помогите опознать девайсы





Meloman
Опубликовано: 29 июня 2008

В "Беларуси 59" стояли 4ГД-7.Полоса 60-12000 гц. Диаметр 202 мм.
Неравномерность -15дб, давление-0.25.Частота резонанса-60гц +\- 10 гц


Леонидович
Опубликовано: 29 июня 2008

4гд-7 - полный аналог 4гд-28, только не с ферритовым, а с керновым магнитом.
Это явно не то.


Petro
Опубликовано: 29 июня 2008

Цитата

TANk писал:
Есть 4 шт одинаковых динамиков снятых из каких то китайских колонок. Предположительно AVE. На динамиках нет никакого обозначения вообще.

У меня есть похожие на ваши динамики, так же китайские, только корзина пластмассовая, фирмы JVC, позже выложу фотки


TANk
Опубликовано: 29 июня 2008

Спасибо, что откликнулись. :beer: Я на эти китайские динамики давно уже плюнул и отдал другу. Он их поставил заместо горелых в акустику AVE (откуда они были в свое время сняты) и они у него бухтят радуя хозяина.

Меня гораздо больше интересуют винтажные немцы, о которых я спрашивал в #13. Они очень и очень неплохо заиграли в комплекте с мотороловскими рупорами, а кто они я так и не знаю :oops:

И еще очень интересует материал диффузора. Обычно это или бумага или какая нибудь синтетика типа полипропилена/стекловолокна а тут войлок. :shock:

Воробьевской пропиткой бы их обработать. Кто специально собачек чешет чтобы на бумагу волосы налепить, а тут пожалуйста уже готовая шерстяная обработка. :ku)


Petro
Опубликовано: 29 июня 2008

На немцев я только глянул, сразу понял что будут играть, а вы подтвердили мои предположения :D по ним ничего сказать не могу к сожалению


J.Impro
Опубликовано: 29 июня 2008

На 14.

Недавно купил такие же динамики у АНК.

Пока не пробовал. Но то, что это не 4ГД 7 подтверждаю.

Понравились магниты аналогичнык 6ГДР-1(только на болтиках) , тонкая бумажка.


Sirius
Опубликовано: 29 июня 2008

Цитата

Леонидович писал:
4гд-7 - полный аналог 4гд-28, только не с ферритовым, а с керновым магнитом.
Это явно не то.

На фото 4ГД-7. Есть у меня Беларусь-59, там именно такие стоят. Написано 4ГД-7.

Сегодня специально залез в Беларусь, посмотреть на динамики. Действительно ничего там не написано. Перепутал с какими-то другими динами. Но по схеме с сайта Харченко, там стоят 4ГД-7.

Link to comment
Share on other sites

Марк Фельдшер
Опубликовано: 8 июля 2008

Кто-то знает, что это такое?
Диаметр 20 см.






TANk
Опубликовано: 8 июля 2008

Совсем недавно на E-bae видел такие по конструкции Lafayette.
Еще University любит такие делать. Типа приведенного на картинке. Похож на ваш.
У этого монстрика какой диаметр?




Сергей Джа
Опубликовано: 8 июля 2008

Приятель работает на американской машине ,подарил мне два
драйвера,как-нить покажу.А это динамик UNIVERSITY

У Триода было много инфо по ним.


Древний юзер
Опубликовано: 10 июля 2008

Всем :beer:

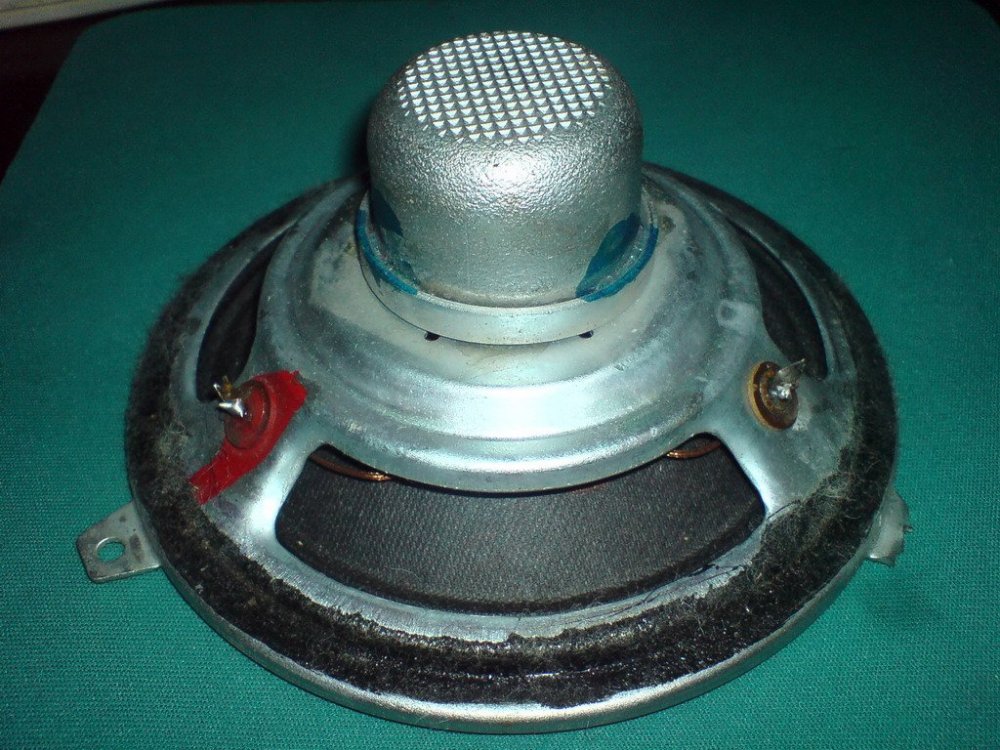

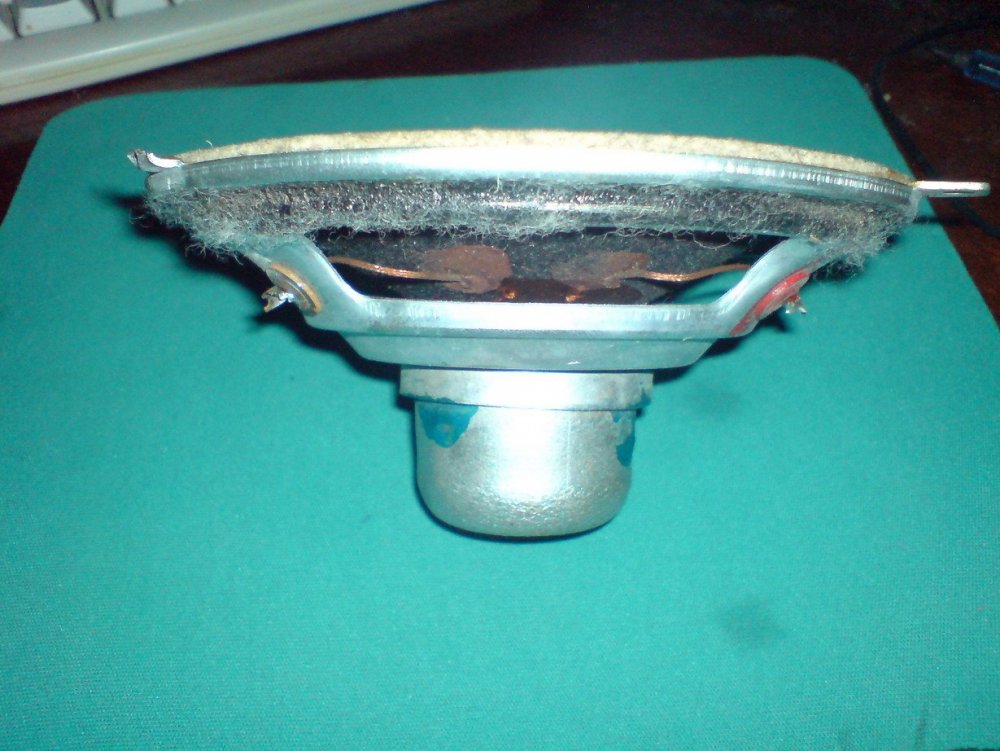

Нашлась пара вот таких вот девайсов. Корзины и диффузоры очень похожи на 3ГД-5, 3ГД-6 ВЭФ. Но магниты и центрирующие шайбы явно из другой оперы.

Вобщем вот фото:







Meloman
Опубликовано: 10 июля 2008

Может это 3ГД-2?


Chucky
Опубликовано: 10 июля 2008

У меня есть точно такой же - только шпильки с гайками не 3, а 2 шт, что это такое? Играет отлично.


Древний юзер
Опубликовано: 10 июля 2008

С двумя шпильками 3ГД-5 ВЭФ, 3ГД-6 ВЭФ.

Как вам разница в размерах магнитов? гы-гы




Chucky
Опубликовано: 10 июля 2008

он, только зеленый, спасибо. Он у меня с Казахстаном отлично работает.


PetrushkA
Опубликовано: 10 июля 2008

Динамики, что в начале, очень похожи на 4ГД-3 или 4ГД-4 ВЭФ. Они ставились парами в приёмник (радиолу) "Мир - 154(Р)" и отличались только резонансными частотами, надо смотреть на центрирующие устройства.


SlavaV
Опубликовано: 10 июля 2008

Страсть как похожи на 4ГД-4.
Диаметр 202 мм, высота 100 мм.
Для средних частот из лучших
советских.

С уважением, Слава В.

Link to comment
Share on other sites

Древний юзер
Опубликовано: 10 июля 2008

Мдя... действительно... век живи век лечись...

Но обратите внимание:

http://www.rw6ase.narod.ru/m/mir/mir_m154r_in.jpg
http://www.rw6ase.narod.ru/m/mir/mir154r_in2.jpg
http://www.rw6ase.narod.ru/m/mir/mir154r_in3.jpg
(ссылки нерабочие)

Воти вопрос: ху из ху?


Древний юзер
Опубликовано: 10 июля 2008

Да кстати: 4ГД-4 ;)

PS. В окошке виден поясок.

(вложение не сохранилось)


Meloman
Опубликовано: 10 июля 2008

Нет, это не 4ГД-4, у них поясок посередине диффузора.


PetrushkA
Опубликовано: 10 июля 2008

4ГД-3 и 4ГД-4 внешне выглядят совершенно одинаково, а чем отличаются я уже писАл.


Древний юзер
Опубликовано: 10 июля 2008

PetrushkA

В посте #9, на фото 100% 4гд-4.

В посте #8, на разных фото (внутри Мира-154М) точно разные динамики и точно не 4гд-4.


AlexDZ
Опубликовано: 11 июля 2008

А 3ГД2 ни у кого нет? Нужен для реставрации Мир-152. У самого есть такой, но диффузор порван "в ноль". Со своей стороны могу педложить идеальный 4ГД4.


Hearty
Опубликовано: 15 июля 2008

Привет......может кто знает что это за динамики......???? они здоровые ,а вот сколько толку то отних я незнаю.......стоят на них время тратить или нет????

(вложения не сохранились)


Meloman
Опубликовано: 15 июля 2008

По -моему это эстрадные 15", сделанные в кооперативе. Для дома не годятся,имхо.


ANK
Опубликовано: 27 июля 2008

Динамики из рижских(RRR) колонок АС 80-2-1 (71 г.в.),без каких-либо обозначений,НЧ 20 см,пищалка вообще какаято смешная-в центре сферический двухсторонний рассеиватель. Что за динамики,кто знает?Корпуса литров по 12, ЗЯ,горизонтальные,полностью разборные-на винтах,в плохом состоянии-стоит ли восстановить (в знак уважения к возрасту),или изготовить новые?

(вложения не сохранились)


McRAM
Опубликовано: 29 июля 2008

Следует внести ясность- на фото (пост 26) имеем 4ГД-5 (ГОСТ 9010-67) и 1ГД-3 (ГОСТ не помню).

Link to comment
Share on other sites

sergey-62
Опубликовано: 29 июля 2008

На пост 14:по моему это динамики 2ГДМ-3.У меня такие стоят в Беларусь-57,одной из двух Беларусь-59.Во второй Б-59 установлены 4 ГД-7.В справочнике РЕХВИАШВИЛИ: по Б-57-совпадает,в Б-59 указаны ВГД-3(опечатка?).Нужно будет залезть,посмотреть.


Древний юзер
Опубликовано: 29 июля 2008

McRAM

4ГД-5 (ГОСТ 9010-67)

Мда? А есть в руках подержать?

Кстати начал коллекцию

tubes.org.pdf



McRAM
Опубликовано: 29 июля 2008

Цитата

Древний юзер писал:
McRAM
4ГД-5 (ГОСТ 9010-67)
Мда? А есть в руках подержать?
Кстати начал коллекцию

Для начала - посмотреть

(вложение не сохранилось)


Runner
Опубликовано: 30 июля 2008

Приветствую Всех!

Вот случайно встретил картинку такого динамика...

Вопрос, что это за дин (не 4А33 случаем)???:smile:

Благодарю за ответы!!!

(вложение не сохранилось)


ANK
Опубликовано: 30 июля 2008

Мой спецы определили как 10ГД-22

(вложение не сохранилось)


akustic
Опубликовано: 30 июля 2008

Эти фото чтоб сомнений не осталось. 10гд-21 стоял в паре с ним, но доп. диффа не имел. Оба дина вполне прилично играют даже по "международным" понятиям. Супертвиттер тока сильно желателен ( после ~ 12 кГц ).

С уважением Сергей.

(вложение не сохранилось)


Хасанов Алексей
Опубликовано: 31 июля 2008

На #92

(ссылка нерабочая)


J.Impro
Опубликовано: 1 августа 2008

34А-14, а в ней 4А-44, причем больше нигде. И что за удовольствие было так называть!


ANK
Опубликовано: 3 августа 2008

А вообще от такого комплекта как в #76 приличного звука ожидать можно?


TANk
Опубликовано: 11 августа 2008

А может кто нибудь подскажет какие рупора могли стоять в колонках

The EPI Magnus HE 19 производства EPI & Epicure Speakers?

Рупор на фотографии. Изображение колонок тоже. Это большой рупор, который там стоял на СЧ диапазоне. На железяке при изготовлении отлито Japan. На бумажке приклееной к драйверу надпись 2021 и дата выпуска смазанная до нечитаемости видно что сделано в апреле 2ххх какого то года. На втором такой бумажки нет, отвалилась видимо уже. Играют рупора замечательно, вот только интересно какой Сансуй их сделал.

(вложение не сохранилось)

Link to comment
Share on other sites

TANk
Опубликовано: 13 августа 2008

Уточню по дате изготовления. Сделано APR 26 19xx какого то года.


Древний юзер
Опубликовано: 13 августа 2008

Выкладываю для коллекции:

1. 3ГД-1 РРЗ, СЧ, 155 мм.

2. с АЛНИКО 4ГД-7, на феррите 4ГД-28. 202 мм, корзины идентичны.

3. Диффы, идентичность - 100%.

(вложение не сохранились)


akustic
Опубликовано: 14 августа 2008

"3. Диффы, идентичность - 100%." - это значит и звук тоже?

С уважением Сергей.


Древний юзер
Опубликовано: 14 августа 2008

Цитата

akustic писал:
"3. Диффы, идентичность - 100%." - это значит и звук тоже?

Да на 1000%.


TANk
Опубликовано: 14 августа 2008

Похоже я нашел кто сделал мои рупора. из вопроса №97 :ku)

Осталось только найти параметры на эти хорны. По внешнему виду, по крайней мере один в один.

У нас эта фирма больше известна под маркой Fostex

(вложение не сохранились)


Chucky
Опубликовано: 16 августа 2008

Появился вот такой динамик с идеальным дифузором, но в обрыве. Кто знает что это такое и может его кто то ищет ? Диаметр дифузора 120 мм, по отверстиям 130 мм.

(вложение не сохранились)


JAS
Опубликовано: 16 августа 2008

Похоже на 4ГД-8Е, раньше ими автомагнитолы (приёмники типа А-370 и тд тоже) комплектовали


Chucky
Опубликовано: 17 августа 2008

Спасибо.


Леонидович
Опубликовано: 17 августа 2008

Цитата

JAS писал:
Похоже на 4ГД-8Е, раньше ими автомагнитолы (приёмники типа А-370 и тд тоже) комплектовали

Не, у 4гд-8е диффузор с уступом, а здесь гладкий.


aleks24481
Опубликовано: 27 августа 2008

есть несколько штук вк138А4-ТМ 4W 4ома подскажите что за динамик и куда можно приспособить или в печку

диаметр дифузора 120мм подвес ткань

Link to comment
Share on other sites

manul
Опубликовано: 21 сентября 2008

Попалась в руки передняя панель приемника "МИР".

Было на ней два вот этих одинаковых динамика.

Что это такое и что они могут.

С уважением .Платонов .О .В. (RA9FMN)

(вложение не сохранилось)


Meloman
Опубликовано: 21 сентября 2008

Похоже на 4ГД-3 ВЭФ.


stan
Опубликовано: 28 сентября 2008

Хотелось бы получить информацию по след. динамикам 2а-26,10гд-60-1.

Может быть кто с ними сталкивался?

(вложение не сохранилось)


stan
Опубликовано: 28 сентября 2008

Может кому нужны для коллекции?

(вложение не сохранилось)


Petro
Опубликовано: 28 сентября 2008

Подскажите плз, что за дины Instrument Speaker? Барахло или нет? В качестве пищалки слушаю, вроде не плохо играют, бумага на дифах хорошая

(вложение не сохранилось)


Древний юзер
Опубликовано: 28 сентября 2008

stan

судя по фото 2а-26 имеет такой же валекообразный дифф как и у 2а-12 (валенкообразный всмысле примененной бумаги), и магнитную систему с улучшенным теплоотводом, что позволяет увеличить долговременную мощность... все...


booch
Опубликовано: 28 сентября 2008

Цитата

Цитата Petro
Подскажите плз, что за дины Instrument Speaker? Барахло или нет?

Это "продукт" харьковской фирмы Лидер. Фирмы уже нет, но люди еще живы. Делали динамики "для эстрады" и поэтому вероятно их представление о "хорошем" звуке весьма специфично :). Ни один из моих знакомых так и не "отважился" использовать их для домашнего "звукоизвлечения". Хотя конечно слушайте и делайте выводы сами .


stan
Опубликовано: 28 сентября 2008

Действительно, бумага,габариты близки к 2А-12.Магнит- кобальт.Судя по конструкции-изготовлен недавно.А вот больше инфы нет никакой.Хотелось бы ТS параметры.Может кто измерения проведет?


Petro
Опубликовано: 28 сентября 2008

Цитата

booch писал:
Это "продукт" харьковской фирмы Лидер. Фирмы уже нет, но люди еще живы. Делали динамики "для эстрады" и поэтому вероятно их представление о "хорошем" звуке весьма специфично :). Ни один из моих знакомых так и не "отважился" использовать их для домашнего "звукоизвлечения". Хотя конечно слушайте и делайте выводы сами .

Спасибо booch за информацию! Я пока тоже не отважился их использовать:D , что в них понравилось так это алюминиевый корпус и бумага диффа, слушаю их пока через RC цепь как дополнение к ширику


vagobondo
Опубликовано: 2 октября 2008

Подскажите,что это за магнитная система,кто нибудь слушал-видел подобные динамики.Как думаете это Field Coil.

(вложение не сохранилось)

Link to comment
Share on other sites

Ярослав1
Опубликовано: 3 октября 2008

Здравствуйте!! Помогите кто знает что за динамики? Маркировки на них нет только 07.07.1959 г. выпуска -нашел рядом с помойкой разорванную в клочья радиолу- походу бомжи трансы на медь пустили(жалко) -названия радиолы найти не смог -подозреваю что она тоже была 1959г.в. вот куски от нее ну и собственно динамики...Сопротивление по постоянному току у овального 3.4 у круглых 4.2 и 4.3 ом остальные параметры пока не мерял.

(вложения не сохранились)


Sirius
Опубликовано: 3 октября 2008

Большой - 5ГД-14. Я нашел такой же набор, только пищалка одна.


Ярослав1
Опубликовано: 4 октября 2008

Спасибо! А что за пищалки? как вообще эти динамики? стоит ли что-либо сотворить из них?


Профи
Опубликовано: 4 октября 2008

Похоже на останки "МИНСКа-58" , соответственно пищалки "ВГД-1".


Jimmy
Опубликовано: 5 октября 2008

Добрый день. Есть у меня вот такие динамики 5". Достались от друга. Кто то отдал ему АС. НЧ он оставил себе. утверждает что эти ВЧ, а не СЧ так как АС двухполосная. Кто что может сказать о них или хотябы о фирме??? В интернете инфы нет:( Известно только что зделано в Италии и на корпусе стоит штамп "7С".

(вложения не сохранились)


Ярослав1
Опубликовано: 5 октября 2008

Посмотрел описание минск-58 -да динамики от него 5гд-14 и ВГД-1.СПАСИБО!!


Kosty
Опубликовано: 8 октября 2008

динамики 4А-32
магниты АлНиКо или феррит?
а то собираюсь на полку положить,
а может сразу и выкинуть? :-)))

(вложения не сохранились)


Штурман
Опубликовано: 9 октября 2008

это АЛНИКО,так что точно не выкидывать....


KickStarteR
Опубликовано: 13 октября 2008

Всем желаю Здравия!

Купил не за дорого, помогите опознать

(вложения не сохранились)


J.Impro
Опубликовано: 13 октября 2008

Может стоит просто прочесть, что на этикетке написано?

Link to comment
Share on other sites

(страницы 10-12 не сохранились)

SPH
Опубликовано: 29 октября 2008

Спасибо за советы и ценную информацию!


Dalka
Опубликовано: 31 октября 2008

Может кто небудь сталкивался с такими? Подвернулась парочка по бросовой цене - неудержался:) Дифузор и подвес очень жосткие, диаметр 20 цм. Если постучать палцем по дифузору, звук очень необычный для динамика, но моим ровестникам и людям по старше знаком - барабан етакий пионерскийгы-гы

(вложения не сохранились)


ANK
Опубликовано: 6 ноября 2008

К посту #37 ,если ещё интересно,вот ваши динамики в оригинальных колоночках DUAL

(ссылка нерабочая)

Играют ну очень хорошо...

(вложения не сохранились)


TANk
Опубликовано: 13 ноября 2008

Цитата

ANK писал:
К посту #37 ,если ещё интересно,вот ваши динамики в оригинальных колоночках DUAL
Играют ну очень хорошо...

Спасибо! Это точно они. И катушечки фильтров узнаю с конденсаторами. Они тоже были в комплекте с динамиками.

А то что они играют замечательно я и сам знаю ;-) Я их в ТQWP приспособил. С Мотороловскими рупорными пищалками в пару.


ANK
Опубликовано: 15 ноября 2008

Сам их послушал в родных ящиках DUAL-ских,вобщем неплохо играют,но видимо объёма этих родных ящиков (9 литров) маловато-при снятой задней крышке и частичном её приоткрывании (т.е. имитация ФИ) звук значительно улучшается по низам.


Kosty
Опубликовано: 22 ноября 2008

А вот это кто может быть?
магнит-АЛНИКО
Dвнешний 200мм
Dмагнита 70мм
высота 95мм

(вложения не сохранились)


Kosty
Опубликовано: 22 ноября 2008

у 4а18 диаметр вроде 26 см, а у меня 20!


ЛОКОЗ
Опубликовано: 22 ноября 2008

Здравствуйте, у меня есть пара колонок неизвесного производителя, бывшие хозяева сказали что это Cerwin Vega но точной модели не знают... Ну вообще мне отдали одни корпуса, а я их малёк отредактировал)) И ещё извесно что на месте верхних динамиков стоял большой компрессионный рупор!! Пожалуйста помогите чем можите! Уж очень хочется знать что это было! Зараннее спасибо!!

(вложения не сохранились)


Yuri_R
Опубликовано: 24 ноября 2008

Цитата

Kosty писал:
А вот это кто может быть?
магнит-АЛНИКО
Dвнешний 200мм
Dмагнита 70мм
высота 95мм

Это 4А-24, выпускал ЛОМО с конца 50-х мощность - 4Вт, шел в комплекте с однотактным ламп. усилителем для кинопередвижек.

Позже их сняли с пр-ва, заменив 4х ваттником Гагаринского завода


P.W.
Опубликовано: 25 ноября 2008

Что за динамик?? У меня 3 штуки таких ни на одном нет опознавательных знаков, даже с одного обломал пластик, ничего.

(вложения не сохранились)

Link to comment
Share on other sites

(страницы 14-16 не сохранились)


TANk
Опубликовано: 30 декабря 2008

Пара динамиков. Стояла в приемнике "Звезда-54"

В описании сказано что в приемнике стояли 3ГД-2 но они с квадратными магнитами. Диффузоры у 3ГД-2 из обычной серой бумаги. У моих цвет диффузора зеленоватый как у старых немецких Sabo.

Так что это за динамики? вариант 3ГД-2 или же что то еще?

(вложения не сохранились)


kitaro
Опубликовано: 4 января 2009

Подскажите, где можно надыбать динамик на Tannoy Mercury mx3-m. Или пару его аналогов. На динамике маркировки нет, кроме загадочного: L13CB Фото динамика и колонки прилагаю.

По разным данным: Размер НЧ динамика - 145 мм, 6" либо 6,25". В общем неразбериха.

(вложения не сохранились)


U.L.F.
Опубликовано: 5 января 2009

У диллеров Танной. Или ремонт.


kitaro
Опубликовано: 5 января 2009

Цитата

U.L.F. писал:
У диллеров Танной. Или ремонт.

Дилеры у нас всё более вяленькие. Сразу без базара отправляют в СЦ. СЦ отвечает - ми такой калонка не знаэм, зачем такой дарагой пакупаль калонка? В ремонт смысла нет - нормально вряд ли сделают, денег возьмут. Всё-равно будет не то.

А за клонирование постов - прошу пардону. Вроде бы как темы разные.


Сергеев Сергей
Опубликовано: 5 января 2009

Неоднократно перематывал разные динамики.

Никто из клиентов не сказал, что стало хуже :)


U.L.F.
Опубликовано: 5 января 2009

Цитата

kitaro писал:
Дилеры у нас всё более вяленькие. Сразу без базара отправляют в СЦ. СЦ отвечает - ми такой калонка не знаэм, зачем такой дарагой пакупаль калонка? В ремонт смысла нет - нормально вряд ли сделают, денег возьмут. Всё-равно будет не то...

Другого выхода, у Вас, всё равно нет. Либо перемотка(скорее всего двух динамиков, ибо праметры после перемотки скорее всего изменятся, хотя возможно и в лучшую сторону ;) ) либо долго искать... заказывать... и долго-долго ждать. Судя по внешнему виду, динамики довольно бюджетные.


TANk
Опубликовано: 5 января 2009

http://www.hilberink.nl/codehans/tannoy95.htm

High Frequency: 0249G

High Frequency Size: 25mm

Low Frequency: 1658G

Low Frequency Size: 6"

Другой информации тоже не нашел. Может есть смысл прошерстить E-Bay по поводу поиска таких динамиков. Я свои Tannoy 2538 там нашел.


TANk
Опубликовано: 5 января 2009

Вот например. Только ткнулся - сразу нашел. цена 44$ доставка еще в 20-25 обойдется.

(вложения и ссылка не сохранились)


paulmark
Опубликовано: 5 января 2009

sergey256

Овальный динамик-6ГДР.

Qts=1.4-1.6

Fs=57-65гц

Re=3.6-3.8 ом

Круглый -3гд-1(2)М(использовались в т/р/к "Беларусь")

6ГДР1 круглой формы диаметрм 8", вторый динамики на фото действительно из Беларуси 59, но на них нет опознавательных знаков


kitaro
Опубликовано: 6 января 2009

Цитата

TANk писал:
Вот например. Только ткнулся - сразу нашел. цена 44$ доставка еще в 20-25 обойдется.

Спасибо большое за ответы.

Если бы я мог препарировать эти трупики, я может, и не задавал таких вопросов. Лучше иметь одну прямую извилину, чем целых две кривые руки. И того и того в наличии достаточно, а посему этот кит не для меня. Буду искать.

З.Ы. В этом динамике ещё и корзина пластмассовая. Гнёзда креплений проломались. Тут выходит либо этот заменить либо пару аналогов.

Link to comment
Share on other sites

(страницы 18-29 не сохранились)


McRAM
Опубликовано: 3 апреля 2009

Цитата

ABSOLUTT писал:
Есть предложение Alphard MHT-301 Magnum
Подойдут ли мне для JBL GTO 1202D?
Ответ нужен срочно минимум времени час!!

Мне кажется у этой пищали узковат диапазон:1800-2000Гц (см. ссылку).Ой,кажется запоздал с ответом.


alex.max56
Опубликовано: 5 апреля 2009

Может знает кто ,что за динамик ? Заранее спасибо.

(вложения не сохранились)


egil32
Опубликовано: 5 апреля 2009

Помогите уточнить модель динамиков. Были проданы мне как 4А-28, но насколько я помню у них магнит ферритовый...

(вложения не сохранились)


McRAM
Опубликовано: 5 апреля 2009

Цитата

egil32 писал:
Помогите уточнить модель динамиков. Были проданы мне как 4А-28, но насколько я помню у них магнит ферритовый...

Это есть гибрид 4А-18(корзина с магнитом) и 4А-28(подвижка).

P.S. А нельзя-ли дать крупное фото второго динамика (спереди).


McRAM
Опубликовано: 5 апреля 2009

Цитата

alex.max56 писал:
Может знает кто ,что за динамик ? Заранее спасибо.

Если этот динамик имеет размер 11 дюймов, то когда на корзине железный магнит он называется 25ГД-18, в варианте с керамическим магнитом возможно изменяется цифра 18.


AVM
Опубликовано: 5 апреля 2009

Цитата

ABSOLUTT писал:
Прикрепил характеристики

Вы не обижайтесь пожалуста,но это обыкновенные автобубники сабвуферные... Я делал на таких сабы в авто - гуано редкое... куда там домой...

С уважением, Андрей.


egil32
Опубликовано: 5 апреля 2009

Цитата

McRAM писал:
Это есть гибрид 4А-18(корзина с магнитом) и 4А-28(подвижка).
P.S. А нельзя-ли дать крупное фото второго динамика (спереди).

Фото смогу выложить немного позже.

У второго динамика несколько поврежден (и заклеен) диффузор в районе гофра.


Штурмман
Опубликовано: 6 апреля 2009

А это случайно не 4А27...?? Копия 4А28-только с другим магнитом? У меня тоже один такой есть,в полуубитом состоянии..((((((((


egil32
Опубликовано: 6 апреля 2009

Фото второго динамика, как обещал.

(вложения не сохранились)

Link to comment
Share on other sites

(страница 31 не сохранилась)


Rabbit
Опубликовано: 10 апреля 2009

Никита,я ошибся,конечно.Был введен в заблуждение знакомым.


Barbaris
Опубликовано: 11 апреля 2009

Rabbit - Во время Вашего последнего визита ко мне я показывал обсуждаемые "маленькие", которые сегодня по три, а вчера - которые были "большие" , ну очень большие - те были по пять.


DiS
Опубликовано: 17 апреля 2009

А что за дины RFT L3404? Находил разную инфу и ШП, и средник, и ВЧ...

Корзина глухая, без отверстий, т.е. видимо басу взятся неоткуда..

Кто-то их слышал? Есть мнения?

Фото по ссылке ниже (ссылка нерабочая)


Barbaris
Опубликовано: 17 апреля 2009

Это исключительно среднечастотники из эстрадных колонок Вермона. Если аккуратно просверлить в карзине фрезой или болгаркой отверстия, то этот СЧ-динамик превращается в полноценный ШП и играет бас и высокие, а не только середину.


DiS
Опубликовано: 17 апреля 2009

Спасибо!

Если делать отверстия, то наверное можно попробовать "машинку минишлифовальную" или гравер, вобщем маленький режущий круг, сантиметра 3 диаметром и обороты 10-30тыс в минуту.

Но я подумываю его использовать именно как СЧ. И плавно выходим на второй вопрос)

2А24. По словам продавца именно 2А24. Состояние хорошее, но я их видел только со стороны корзины(этак сбоку, мордами другу к другу лежали) и через стекло, т.е. ничего вобщем не разглядел кроме того что дин объемистый(10-12") и корзина светло-синего цвета. По 2А24 никакой инфы не нашел вобще, потому сомневаюсь, может владелец чего напутал. Завтра посмотрю точно. Но все-таки вопрос, знает ли кто-то что это за дин? бас?

Есть мысль попробовать его + L3404 в качестве двухполоски, 2А отдать низ. Причем хотелось бы открытое оформление, нравится звук щита. Но это вопрос для другой ветки, который я задам завтра, узнав точно, что же там за дин.


Иона
Опубликовано: 17 апреля 2009

Нету таких динов, тем более 10-12"


DiS
Опубликовано: 17 апреля 2009

Значит точно напутал что-то товарищ, завтра разберемся.


avolkff
Опубликовано: 18 апреля 2009

добрый день. может кто знает что это за динамик, 12", басовик-начало 80х годов. корзина по 2м сторонам немного скошена, колпака нет. магнит - пластина, около 2см толщиной, похож не феррит, тяжелый, притянут шайбой на болтах к корзине. подвес - мягкий синтетический материал, как резина или какая-то прорезининая тонкая пленка,пылезащитный колпак тоже из похожего материала, корзина похожа на гудманс или клон. есть надпись "сделано в англии".8ом, резонанс 35гц. состояние оч. хорошее. для какого оформления можно использовать и сколько денег не жалко отдать за такое чудо? заранее спасибо.

(вложения не сохранились)


Barbaris
Опубликовано: 18 апреля 2009

avolkf: Самое интересное, что у меня имеются пассивные радиаторы 12" так же со срезанными кромками корзины и с надписью "made in England" и с такими же гибкими тонкими подвесами и плотными черными диффузорами с грузиком вместо катушки. На динамиках, которые стояли в разобранных колонках, имелась скромная синяя наклейка Goodmans. Корзина моего пассивника точно такая же как у Вашего динамика. В колонке стояли так же СЧ-мидбасовые 5" динамики также с наклейкой Goodmans - они тоже у меня имеются. Я думаю, что это более поздние и упрощенные изделия именитой фирмы. Динамики на фото не должны стоить дорого - 200-300 настоящих денег. Звучали же они очень хорошо в родных колонках в сочетании с пассивником и СЧ-мидбасами.


Barbaris
Опубликовано: 18 апреля 2009

Динамики в п.395 стояли в колонках с пассивными радиаторами, о которых речь шла в п.396. Если потребуется, можно будет попытаться воссоединить изделия в акустической системе. Частота резонанса пассивника в р-не 30 гц.

Link to comment
Share on other sites

DiS
Опубликовано: 18 апреля 2009

Зашел сегодня к этому товарищу, оказалось что успел продать он эти кинаповские дины. Узнать удалось только что были "2А-какие-то". Обидно.


iliaz
Опубликовано: 18 апреля 2009

Здравствуйте, нигде не могу найти параметры высокочастотника 5гдв, может кто подскажет?

(вложения не сохранились)


Meshin
Опубликовано: 19 апреля 2009

Цитата

iliaz писал:
Здравствуйте, нигде не могу найти параметры высокочастотника 5гдв, может кто подскажет?

Ищите 3ГД-31 (5ГДВ-1)


Sirius
Опубликовано: 19 апреля 2009

Цитата

iliaz писал:
Здравствуйте, нигде не могу найти параметры высокочастотника 5гдв, может кто подскажет?

Справочник-динамики.pdf



Pavel Ad
Опубликовано: 19 апреля 2009

Друзья, помогите окончательно определить динамик.

Мнения авторитетных людей рознятся, а я так тем более не знаю:D

Есть предположение,что дины от Фестиваля. еще одно предположение,что это 4ГД2(возможно одно не исключает другого)

8" кулек. Fr 50Гц.

( фас, профиль)

(вложения не сохранились)


booch
Опубликовано: 19 апреля 2009

Цитата

Pavel Ad писал:
это 4ГД2(возможно одно не исключает другого)

Не исключает-это действительно 4ГД2 от Фестиваля


Pavel Ad
Опубликовано: 19 апреля 2009

Цитата

booch писал:
Не исключает-это действительно 4ГД2 от Фестиваля

Ага.Странно,что бумага не похожа ни на один из 4ГД серии. Да еще эти ,,пупырышки,,..


booch
Опубликовано: 19 апреля 2009

Цитата

Pavel Ad писал:
Да еще эти ,,пупырышки,

Да подобного рода "пупыршки" я тоже видел только на рижских динамиках большего диаметра и , в частности, на 8ГД1-РРЗ, диффузоры которых по заверению знатоков изготовлялись еще на остатках ТФК (Телефункен) матриц.


Иона
Опубликовано: 21 апреля 2009

Пупырышки часто встречаются, видимо высыпания при скрещивании технологий. Например динамики из уличных металлических ГГ.


Pavel Ad
Опубликовано: 21 апреля 2009

Может быть,может быть...Скажите,как специалист по генной инженерии; может ли в результате неосторожных экспериментов повысится сопротивление до 15Ом, вместо 5 Ом ( паспортные значения 4ГД2)?

Link to comment
Share on other sites

ХРЮН
Опубликовано: 21 апреля 2009

Действительно, динамики наверняка боковые от Фестиваля, очень характерный вид.

Думаю (рекомендую!) при продаже сразу уж писать:

РРЗ-Klangsfilm, джентльмен не должен быть мелочным, ИМХО!

Пупырышки на диффузорах, вроде бы еще на некоторых КИНАПах встречаются, если мне склероз не изменяет.


Pavel Ad
Опубликовано: 21 апреля 2009

гы-гы Ну,название будет исходя из моды сезона...;)

Посмотрел на 4А32 Ломо...,да ,есть на тыльной стороне...,но очень маленькие,скромные..

И все таки... почему 15Ом?:roll:


ХРЮН
Опубликовано: 21 апреля 2009

Потому что в соответствие с документацией, 4гд2ррз имеет сопротивление 14,5 +/- 1,5 ом, я думаю причина в этом....


Barbaris
Опубликовано: 22 апреля 2009

ХРЮН на п.409 - Пупырышки есть и на Филипсах AD80800/М8 - 8 ом 15 Вт, 55-18000 гц, которые у меня валяются без дела.


Древний юзер
Опубликовано: 27 апреля 2009

Цитата

ХРЮН писал:
Пупырышки на диффузорах, вроде бы еще на некоторых КИНАПах встречаются, если мне склероз не изменяет.

Встречал пупырышки полностью аналогичные 8ГД-1 РРЗ на повесах 4А-28.


Meloman
Опубликовано: 28 апреля 2009

У меня на 8ГД-1РРЗ и на 4А18 такие же пупырышки.


cvazimodo
Опубликовано: 28 апреля 2009

Пару лет назад товарищ притаскивал такие, из Фестиваля они точно, померять ТС, пупырышки оригинальные меня тоже впечатлили, ни до ни после таких динов не встречал.


Cjief69
Опубликовано: 30 апреля 2009

Нашел в гараже два динамика. Маркировки есть, но в интернете по ним ни чего нет. Сын хочет использовать их для гитары. Если кто знает дайте их характеристики, и пойдут ли они для УО11 или ТУ-50

(вложения не сохранились)


Олег
Опубликовано: 1 мая 2009

Личико вот этого покажите:-)

(ссылка нерабочая) Тот что второй пойдет точно. Их штук несколько бы.


Meloman
Опубликовано: 1 мая 2009

Для гитары пойдёт тот, что ниже. У него резонанс около 80 гц и

добротность больше 1.0. Так что ему прямой путь в открытый комб.

Link to comment
Share on other sites

constalf
Опубликовано: 1 мая 2009

Цитата

Chief69 писал:
Нашел в гараже два динамика. Маркировки есть, но в интернете по ним ни чего нет. Сын хочет использовать их для гитары. Если кто знает дайте их характеристики, и пойдут ли они для УО11 или ТУ-50

http://www.vegalab.ru/index.php?option=com_content&task=view&id=138&Itemid=0

смотрите 4гд-36 в широкополосных

25ГД-21-12 (25ГД-21).pdf

а это 25гд-21



matroz
Опубликовано: 3 мая 2009

Помогите опознать...

(вложения не сохранились)


Pavel Ad
Опубликовано: 5 мая 2009

Цитата

cvazimodo писал:
Пару лет назад товарищ притаскивал такие, из Фестиваля они точно, померять ТС, пупырышки оригинальные меня тоже впечатлили, ни до ни после таких динов не встречал.

Будьте добры,вспомните что намеряли:D


avolkff
Опубликовано: 5 мая 2009

Добрый день уважаемые! не подскажете что это за твиттеры - 4", 8ом, чувствительность высокая, звучат достойно, ржавые - 57год. Что значат эти загадочные надписи на магните? говорят это какие-то телеки? где-то в радио стояли?

(вложения не сохранились)


mot
Опубликовано: 5 мая 2009

это сименсы, модель написана на магнитах, стояли в радиоприемниках. как раз такие ищу, не продадите?

Цитата

avolkff писал:
Добрый день уважаемые! не подскажете что это за твиттеры - 4", 8ом, чувствительность высокая, звучат достойно, ржавые - 57год. Что значат эти загадочные надписи на магните? говорят это какие-то телеки? где-то в радио стояли?


avolkff
Опубликовано: 6 мая 2009

Спасибо. точно. Нашел.

siemens-6ruflsp28a-tweeter.htm

а покупал за телеки. ну наверное не намного хуже. Грязь вытряхнул, вроде запели... не продам. сорри.


booch
Опубликовано: 6 мая 2009

Цитата

avolkff писал:
Грязь вытряхнул, вроде запели

"Порода" в них конечно слышна, но вытряхнуть "грязь" из верхней части их дапазона можно вероятно только "расконсервированием" корзины


Jimmy
Опубликовано: 6 мая 2009

Чтоб не открывать новую тему, спрошу тут. Кто как отзавётся об овальных телефункенах 10"х7" , 12"х8" такого плана:

(вложения не сохранились)


Sirius
Опубликовано: 7 мая 2009

Подскажите, что за динамик:

(вложения не сохранились)


akustic
Опубликовано: 7 мая 2009

У меня есть такие, но с п.з. колпачком и без виззера. Паспорт найду -скажу как зовутся. Можете померить диаметр катушки у Ваших динов - очень хочется узнать, т.к. у моих аналогичная МС, но неохота п.з. отклеивать :D .

С уважением Сергей.

Link to comment
Share on other sites

McRAM
Опубликовано: 7 мая 2009

Цитата

Sirius писал:
Подскажите, что за динамик:

Сей предмет именуется 25ГД-18-22. См. #364-369 данной ветки.


Sirius
Опубликовано: 7 мая 2009

Цитата

McRAM писал:
Сей предмет именуется 25ГД-18-22. См. #364-369 данной ветки.

Там другие. Здесь магнит не такой. Вот в этой ссылке есть такой:http://www.audioportal.su/forums/showthread.php?t=9456

Цитата

akustic писал:
У меня есть такие, но с п.з. колпачком и без виззера. Паспорт найду -скажу как зовутся. Можете померить диаметр катушки у Ваших динов - очень хочется узнать, т.к. у моих аналогичная МС, но неохота п.з. отклеивать :D .
С уважением Сергей.

Только завтра смогу померить - он в гараже.


akustic
Опубликовано: 7 мая 2009

Ну и хорошо. А я как раз в воскресенье доберусь до склада. Там вроде как последний раз видел бумажки и сами дины. Подождём ... :D .

С уважением Сергей.


McRAM
Опубликовано: 7 мая 2009

Цитата

Sirius писал:
Там другие. Здесь магнит не такой.

Вот в этой ссылке его и именуют 25ГД-18-22, а магнит бывает другой - керамический, и корзина бывает другой - тоже литая, но попроще (без рёбер жёстскости) и возможно называется 25ГД-18-21 ( у Алдошиной есть путаница).

P.S. Кстати Ro=12 Ом


Sirius
Опубликовано: 8 мая 2009

akustic Диаметр катушки 61мм.


akustic
Опубликовано: 8 мая 2009

Цитата

Sirius писал:
akustic Диаметр катушки 61мм.

Спасибо, но Вы не правы. Я уже порылся в динамике и намерил - 41 мм. Это действительно 25гд-18. Работает до 14-15 кГц. Погонял с часик. Мне не понравился. Буду ломать.

С уважением Сергей.


Sirius
Опубликовано: 8 мая 2009

Цитата

akustic писал:
Спасибо, но Вы не правы. Я уже порылся в динамике и намерил - 41 мм. Это действительно 25гд-18. Работает до 14-15 кГц. Погонял с часик. Мне не понравился. Буду ломать.
С уважением Сергей.

Может и не прав, но на 20мм не мог ошибится.:D В моем диаметр катушки 61мм. Видимо дины у нас разные.


akustic
Опубликовано: 8 мая 2009

Цитата

Sirius писал:
Может и не прав, но на 20мм не мог ошибится.:D В моем диаметр катушки 61мм. Видимо дины у нас разные.

Ну и ладно. Разные так разные. А как похожи ... :D .


McRAM
Опубликовано: 8 мая 2009

Цитата

Sirius писал:
.... Видимо дины у нас разные.

Вот как интересно! Действительно разные, на представленных фото: отличаются диаметром магнита, способом крепления и количеством винтов МС, корзины тоже разные, отличаются и диаметры оснований керна (видимых на фото), следовательно и катушки разные.

Мои 2 пары больше похожи на фото #428, но тоже есть 2 отличия. Внутренний диаметр катушки примерно 61мм, Rо=5,1...5,8 Ом (Алдошина говорит про 12 Ом), отсюда вопрос о правильности идентификации. На складе есть еще 4 штуки - следует откопать и поизучать.


akustic
Опубликовано: 8 мая 2009

Если 12 ом и пр. данные, то мои всёж таки похожи на Алдошинские. Не совсем понятен 10" шп с катушкой 61 мм. Раньше таких не встречал.

(вложения не сохранились)

Link to comment
Share on other sites

McRAM
Опубликовано: 8 мая 2009

Цитата

akustic писал:
Если 12 ом и пр. данные, то мои всёж таки похожи на Алдошинские. Не совсем понятен 10" шп с катушкой 61 мм. Раньше таких не встречал.

Обсуждаемый динамик (как впрочем и 25ГД-18-22, 25ГД-21 и 100ГДН-6 по Алдошиной) имеет 278мм в диаметре, т.е. полновесные 11''.

Интересно ещё сравнить вес динамика и габаритную высоту - в моём случае это около 6 кГ и 133мм.


akustic
Опубликовано: 8 мая 2009

Цитата

McRAM писал:
Обсуждаемый динамик (как впрочем и 25ГД-18-22, 25ГД-21 и 100ГДН-6 по Алдошиной) имеет 278мм в диаметре, т.е. полновесные 11''.
Интересно ещё сравнить вес динамика и габаритную высоту - в моём случае это около 6 кГ и 133мм.

Диаметр - да, совпадает. 133 мм. тоже. Но вес у моих - 4.5 кг.


McRAM
Опубликовано: 8 мая 2009

Цитата

akustic писал:
Диаметр - да, совпадает. 133 мм. тоже. Но вес у моих - 4.5 кг.

Сергей, коль Вы свой динамик уже распотрошили, укажите пожалуйста параметры катушки и магнитного зазора,по возможности максимально полно, частично есть здесь http://kazus.ru/guide/dynamics/4.html ,но лучше бы как у И.А.Алдошиной ''Электродинамические громкоговорители" стр84-85.И ещё, думаю, как опытный акустик Вы наверняка сохранили T.S. параметры - поделитесь, если не затруднит.

Заранее спасибо!


akustic
Опубликовано: 8 мая 2009

Катушка - 2 слоя по 7.5 мм. проводом 0.15 мм. М.зазор - 12 000 гаусс. 8х1 мм. Т/С не мерил, т.к. звук не понравился. Потому и разобрал. Взвесил ещё раз - около 4 кг.


McRAM
Опубликовано: 8 мая 2009

Цитата

akustic писал:
Катушка - 2 слоя по 7.5 мм. проводом 0.15 мм. М.зазор - 12 000 гаусс. 8х1 мм. Т/С не мерил, т.к. звук не понравился. Потому и разобрал. Взвесил ещё раз - около 4 кг.

Спасибо, спасибо! Вот ещё заметил отличия на Вашем фото. Каркас катушки у динамика бумага - на моих алюминий и пылезащитный колпак отсутствует.

Касательно T.S. - у моих Qms-17,5...19,7 редкий размер,хотелось бы сравнить.


Meshin
Опубликовано: 9 мая 2009

Цитата

Цитата McRAM
Мои 2 пары больше похожи на фото #428, но тоже есть 2 отличия. Внутренний диаметр катушки примерно 61мм, Rо=5,1...5,8 Ом (Алдошина говорит про 12 Ом), отсюда вопрос о правильности идентификации. На складе есть еще 4 штуки - следует откопать и поизучать.

У меня таких динамиков было шесть штук. Были когда-то установлены в рупорные алюминиевые излучатели. Все были пересажены на медный каркас и перемотаны с 5 ом на 6,8 по постоянке. На некоторых были заменены подвесы на изолон. В четыре динамика были встроены пьезо ВЧ. В орто по Носову играли отменно. Единственные фото.





Meloman
Опубликовано: 10 мая 2009

Цитата

Meshin писал:
У меня таких динамиков было шесть штук. Были когда-то установлены в рупорные алюминиевые излучатели. Все были пересажены на медный каркас и перемотаны с 5 ом на 6,8 по постоянке. На некоторых были заменены подвесы на изолон. В четыре динамика были встроены пьезо ВЧ. В орто по Носову играли отменно. Единственные фото.

P.S. ЦШ также менялись на самодельные из канвы, т.к. родные ЦШ были из двухслойной марли(бинта) и очень хрупкие, видимо от времени.


слава
Опубликовано: 13 мая 2009

Подарили вот такого зверя из немецкого приёмника
Я так думаю 30-х годов
Вопрос - от какого?
Сзади бирка "Graetz Radio"
Но какая модель? Гугл молчит
Что с ним одиноким делать?





Леонидович
Опубликовано: 13 мая 2009

Цитата

слава писал:
Подарили вот такого зверя из немецкого приёмника
Я так думаю 30-х годов
Вопрос - от какого?
Сзади бирка "Graetz Radio"
Но какая модель? Гугл молчит
Что с ним одиноким делать?

Оптимальный вариант - использовать для ремонта старинного радиоприёмника.

Чтобы понять, от какого приёмника, можно пошарить по разным коллекционерским буржуйским сайтам, поглядеть фото внутренностей разных приёмников.

Гугл и тут поможет, но только на начальном этапе - сразу конечный результат он наверное не выдаст.

А может кто и сразу ответ знает....;)


ХРЮН
Опубликовано: 13 мая 2009

2 Слава. Эх, жаль тебе до Уракова далековато добираться... :( Он бы на "шасси" этого динамика та-акой вуд-полидор бы забацал!!!

Link to comment
Share on other sites

слава
Опубликовано: 13 мая 2009

Вот нашёл в сети фотку
Вроде точно такой же
Жаль про модель ни слова
Корзина кстати хилая штамповка




ХРЮН
Опубликовано: 13 мая 2009

например, вот модел, кстати, довольно часто встречающийся р-пр. Тривиальный добротный немецко-австрийский 2-классник на 11 серии

лампочек. Также сей дин ставился еще в несколько моделей, даже первые послевоенные годы по наследству перешел в некоторые приемники - т.е. столько понаделали про запас. :)

radiopriemnik_lampovyj_graetz_51w.html (ссылка нерабочая)


слава
Опубликовано: 13 мая 2009

Вот спасибо теперь понятно

Нашёл даже схему можно попробовать включить и послушать

Хотя думаю от 2-го класса ждать чуда не приходится


ХРЮН
Опубликовано: 13 мая 2009

Класс, конечно, 2-й, НО - это ИХ второй класс! :) Так что "вы будете приятно удивлены", возможно. Учти, что сей динамик - "пентодный" и под

"ОЯ", т.е. его электромеханика НЕ предполагает наличие сколь-нибудь заметной "альфы"! К триоднику, возможно, надо будет довесить последовательно на выход резистора.


слава
Опубликовано: 13 мая 2009

Так это замечательно

У меня сейчас на стапеле двухтактный пентодник на ЕФ12-ЕЛ12

Закончу смогу подключить-оценить ИХНИЙ 2-й класс


ХРЮН
Опубликовано: 13 мая 2009

Нет, это уже получается 1,5 класс :) - во 2-м ел12 и еф12 НЕ встречаются, там полагается еф11+ел11 в 1-такте. :)


слава
Опубликовано: 13 мая 2009

Тем более - оценка получится более высокой.

Не лепить же мне новый проект ради ржавого динамика.

И этих ламп ЕФ11-ЕЛ11 у меня нет.

Зато есть россыпи ЕФ12 ТФК, ЕФ12Н РФТ и ЕЛ12 коллекция - ТФК, Вальво, РФТ, Тунгсрам.


constalf
Опубликовано: 14 мая 2009

Здравствуйте.

Вот купил на "железке". Диаметр корзины 13см. Высота с магнитом 6см. Сопротивление пост.току 3.4Ом. Помогите пожалуйста опознать.







Barbaris
Опубликовано: 15 мая 2009

Это PD-132 Венгрия, 4 ома, 5 Вт, 160-15000 гц, низкая добротность - в районе 0,3. Типичный ШП тех времен /конец 60-х/. Фетр штатный - его роль ПАС.


Kolyaholod
Опубликовано: 15 мая 2009

Здравствуйте, уважаемые форумчане! Купил вчера такой динамик, но информации по нему очень мало.

Кто с ними сталкивался? Где его лучше применить?

Link to comment
Share on other sites

McRAM
Опубликовано: 15 мая 2009

Цитата

Kolyaholod писал:
Здравствуйте, уважаемые форумчане! Купил вчера такой динамик, но информации по нему очень мало.
Кто с ними сталкивался? Где его лучше применить?

От Алдошиной есть такая инфа:

Габариты 400 х 192
Ном. мощ. 12 Вт
Част. рез. 25 Гц
Диап. част 25...4000 Гц
Ном. сопр. 16 Ом

В руках не держал, не слушал, не измерял. Если есть возможность - поместите фото, многим будет любопытно взглянуть.


Kolyaholod
Опубликовано: 15 мая 2009

Завтра попробую сделать фото с мобильного.

Если получится разборчиво - выложу.

Цифровика пока нет.


Александр Бокарёв
Опубликовано: 15 мая 2009

Редкий динамик. Подвес из винилискожи. резонансная 20 герц, полная добротность ничтожно мала, я увидел где-то 0,18примерно, а оформление динамика- как Алтек Голос Театра. Хитрое оформление.

Динамик имеет естественный очень ровный срез, но басовая полка из-за нижайшей добротности завалена влево.Его сажают в тесный ящик а спереди- направляющий рупор, тогда он выдаст герц 60-70 с приличным чутьём, а что баса нет- то и не рассчитано. Или в огроменный задний рупор, как Лоутер, но размеры там будут не для комнатки в пятиэтажке....


mighty343
Опубликовано: 15 мая 2009

Так поидее заводом он должен давать бас ниже чем у 2А12 и других, подвес то мягче и резонанс как у резинового подвеса, а по АЧХ дает так же как и у всех наших Кинапов?


Александр Бокарёв
Опубликовано: 16 мая 2009

Давать бас при такой ничтожной добротности- понятие условное. Дать -то он даст, ....герцах на 70.Долго рассказывать суть.Поверьте на слово..

Тут и 20 герц резонанса не катит . Нужно спец-оформление , типа рупора, но там размеры рупора обвалят низы , получается тупик.

Я этот динамик у Банковского в ящике литров300 измерил, там басовая полка начиналась герц примерно от 200.

Ну и где тогда талию будем делать?


Kolyaholod
Опубликовано: 16 мая 2009

Вот фото 2А-14

(вложения не сохранились)


Штурман
Опубликовано: 16 мая 2009

Похоже что диффузор то у него от 2А12..... У 2А14 подвес одноторовый... Так что похоже дин из ремонта..


Kolyaholod
Опубликовано: 16 мая 2009

Продавец никакой информацией не владел, так что история этого дина неизвестна. Если дифф меняли, то сделали качественно, ибо никаких следов ремонта незамечено.

Сопротивление обмотки постоянному току - 8ом,

как на этикетке.


constalf
Опубликовано: 16 мая 2009

Цитата

Barbaris писал:
Это PD-132 Венгрия

Спасибо за информацию.


McRAM
Опубликовано: 17 мая 2009

Цитата

Kolyaholod писал:
Вот фото 2А-14

Тривиальный 2А-12, никаких отличий не вижу - только бумажка на крышке магнита да редкий цвет рамы. Вполне возможно из ремонта-переделки.

Link to comment
Share on other sites

Древний юзер
Опубликовано: 17 мая 2009

Цитата

McRAM писал:
Тривиальный 2А-12, никаких отличий не вижу - только бумажка на крышке магнита...

Вероятнее всего секрет именно в этой бумажке :roll: , на ней написано - 8 Ом ;)


Александр Бокарёв
Опубликовано: 19 мая 2009

2А14 другой. Там подвес из искуственной кожи, а не бумажный. Вам продали не то.


McRAM
Опубликовано: 19 мая 2009

Цитата

McRAM писал:
Тривиальный 2А-12, никаких отличий не вижу - только бумажка на крышке магнита да редкий цвет рамы. Вполне возможно из ремонта-переделки.


Ещё немного информации из книжки:

................................2А-12.........................2А-14

Pмакс Вт......................25..............................25

Рном Вт........................12..............................12

Fрез Гц........................40...............................25

Fн - Fв Гц..................40 - 2500....................25 - 4000

Диам, глубина мм........450х190.....................400х192

Масса кг.......................10..............................10

Число витков.................155............................155

Марка провода...........ПЭЛ 0,21.....................ПЭЛ 0,21

Rном Ом........................16...............................16

И ещё цитата из книжки: "У головок 2А-12, 2А-14 кольцевой магнит выполнен из сплава ЮНДК-24, на керне укреплен медный колпачок. В обеих головках применен литой диффузор, но у головки 2А-12 гофр отливается вместе с диффузором и промазывается незасыхающей смазкой, а в головке 2А-14 использован гофр из винилискожи. Отличаются головки и центрирующими шайбами: коробчатая у головки 2А-12 и плоская - у 2А-14."

Так что вывод таков: это другой динамик!


Kolyaholod
Опубликовано: 19 мая 2009

Диаметр этого 400 мм. Получается это 2А-14 с диффузором от2А-12?


McRAM
Опубликовано: 19 мая 2009

Цитата

Kolyaholod писал:
Диаметр этого 400 мм. Получается это 2А-14 с диффузором от2А-12?

С подвижкой от 2А-12.


Kolyaholod
Опубликовано: 19 мая 2009

Цитата

Древний юзер писал:
Вероятнее всего секрет именно в этой бумажке :roll: , на ней написано - 8 Ом ;)

Взял лупу и более внимательно посмотрел. Судя по шлицам винтов - он не разбирался.

Это я не к тому, что мне впарили ерунду. За те деньги, что за него заплачены (25$), голову сушить не стоит.

Просто интересно разобраться для себя.

Да и сопротивление 8ом?


Ti.G.
Опубликовано: 20 мая 2009

(ссылки не рабочие)


Древний юзер
Опубликовано: 20 мая 2009

Цитата

Kolyaholod писал:
Взял лупу и более внимательно посмотрел. Судя по шлицам винтов - он не разбирался.
Это я не к тому, что мне впарили ерунду. За те деньги, что за него заплачены (25$), голову сушить не стоит.
Просто интересно разобраться для себя.
Да и сопротивление 8ом?

Если бы не бумажка сзади то это однозначно 2а-12.

А исходя из данных от McRAM - реальный 2а-14 должен быть совсем не такой, а уж подвес подавно.

Сушить или не сушить голову, зависит только от того, куда вы хотите его использовать.


val
Опубликовано: 20 мая 2009

Здравствуйте.

Подскажите пожалуйста где можно применить сей динамик,на нём штемпелёк 25ГД21

намерял,R-9,63; F-69;Qts--0,91 корзина литая.    Извеняюсь, Фотку не знаю как прицепить.


McRAM
Опубликовано: 20 мая 2009

Цитата

val писал:
Извиняюсь, Фотку не знаю как прицепить.

Для начала можно размеры и вес, но фото пристегнуть надо - с этими 25ГД... сплошная неразбериха. И ещё TS по-полнее и ещё АЧХ, и ... (РАЗМЕЧТАЛСЯ).

  • Like (+1) 1
Link to comment
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

 Share

×
×
  • Create New...
