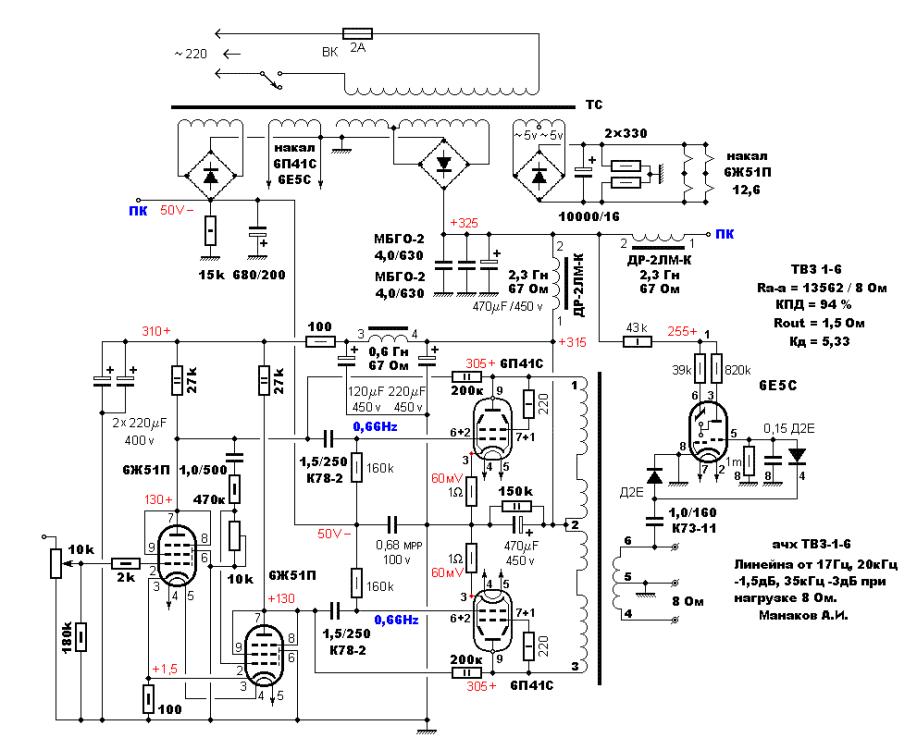

Зимой собрал этот проект. Выходная мощность около 15Вт, компоненты доступные - силовик ТСШ-170 от телевизора, типы резисторов и конденсаторов - по вкусу. Единственная сложность - выходники на торах 8,5см² от бытовых автотрансформаторов 250ВА. Вполне посильна начинающим - для наладки нужен только тестер. 199026116_63.thumb.png.d07388380ddad70fbb18d87d0c353289.png

Posted
33 минуты назад, юрий робертович сказал:

Тоже собираюсь простой РР собрать, за основу 6н6п-РР 6п14п


Со стабилитронами в катодах и самобалансирущимся фазиком ещё не собирал. Если сделаете, расскажите, как оно.

Posted
14 минут назад, Den101 сказал:

Со стабилитронами в катодах и самобалансирущимся фазиком ещё не собирал.

ФИ тут не автобалансный.

Posted
1 минуту назад, Stan Marsh сказал:

ФИ тут не автобалансный.

А выглядит один-в-один как он

Posted
16 минут назад, Den101 сказал:

А выглядит один-в-один как он

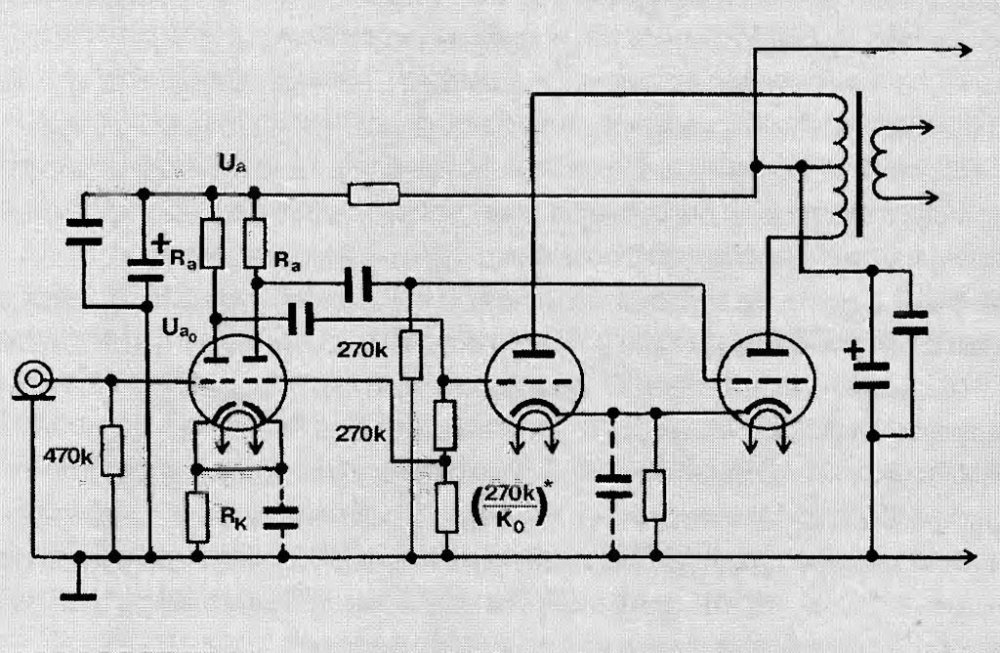

Не совсем. Это ФИ "с анодным делителем", а автобалансный содержит ещё один, как минимум, резистор.

Вот:


Posted
6 минут назад, юрий робертович сказал:

Небалансный ФИ называется

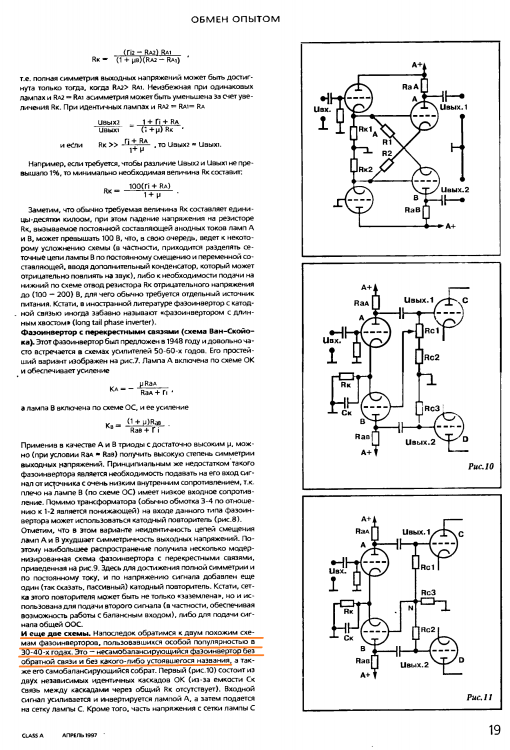

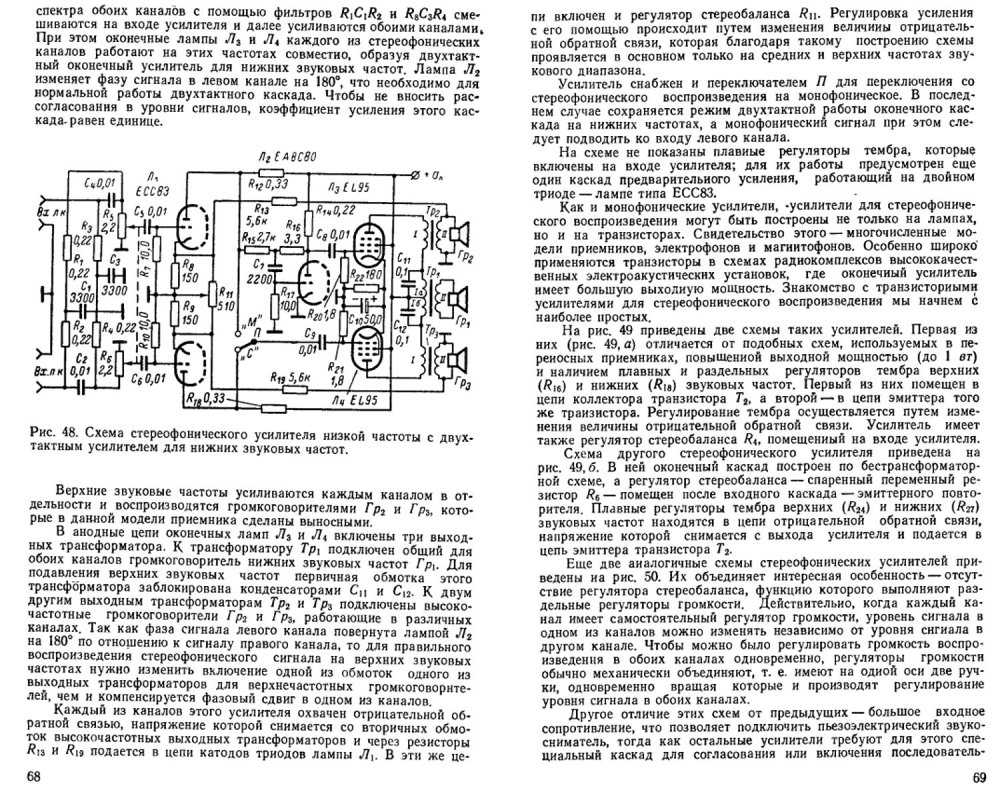

Разные учебники называют такую схему по-разному: "ФИ с анодным делителем", "Инверсный каскад с общим катодом" и даже "Инверсная схема с отдельной лампой, поворачивающей фазу напряжения". А "небалансным" можно назвать любой, кроме автобалансного.

Posted
6 минут назад, Den101 сказал:

Получается, что наличие или отсутствие резистора Rb имеет значение?

Кардинально. Схема самобалансируется.

11.png.74d0b65c9932ce90a78a9b22d1641022.png12.png.bba12a754d8134bf197c5e590484e5a4.png13.png.b22404dfaa27ad73c0494cd768566495.png

  • Like (+1) 2
Posted
20 минут назад, Stan Marsh сказал:

Кардинально. Схема самобалансируется.

11.png.74d0b65c9932ce90a78a9b22d1641022.png12.png.bba12a754d8134bf197c5e590484e5a4.png13.png.b22404dfaa27ad73c0494cd768566495.png

О, спасибо, не знал

Posted
1 час назад, Den101 сказал:

Получается, что наличие или отсутствие резистора Rb имеет значение? Screenshot_20220802-114755.thumb.png.ce4ca5dcea30695c070d680c989e2055.png

А почему здесь нет также катодного конденсатора ?

Posted
3 минуты назад, Сергей А сказал:

А почему здесь нет также катодного конденсатора ?

Получается местная ООС. Если нужна прям максимальная мощность, то можно конденсатор в катод драйвера поставить. В выходном каскаде он не нужен, если работает в классе А.

  • 4 weeks later...
Posted

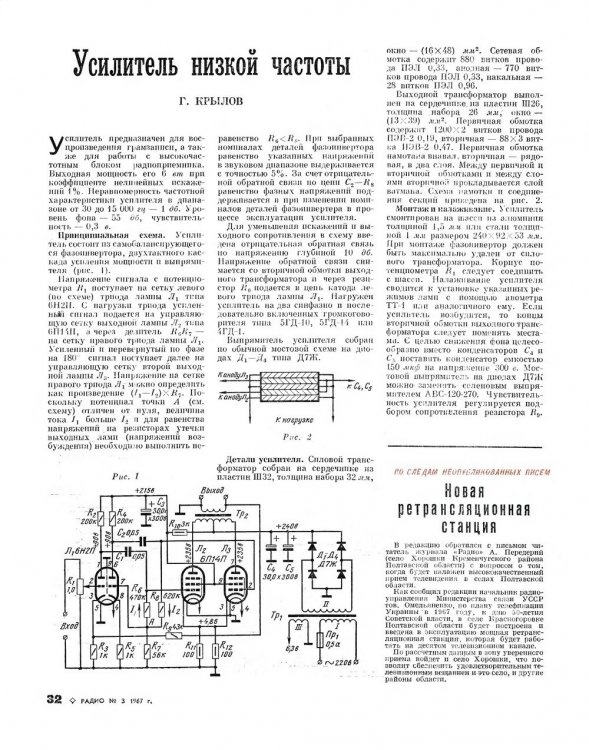

А усилитель Крылова кто-нибудь собирал?

На старом портале даже статья есть




Ниже предоставлена схема УМЗЧ для воспроизведения грамзаписи Г. Крылова. Выходная мощность его 6 Вт при коэффициенте нелинейных искажений 3%; при выходной мощности 4 Вт коэффициент нелинейных искажений 1%. Неравномерность частотной характеристики в диапазоне от 25 гц до 16 кГц — 1 дБ. Чувствительность с входа — 170 мВ. Уровень фона -55 дБ. Особенностью усилителя (рис.13), который состоит из каскада предварительного усиления, двухтактного выходного каскада и выпрямителя, является своеобразная схема возбуждения оконечного каскада без использования фазоинвертора.

Сигнал с регулятора громкости R1 подается на управляющую сетку лампы типа 6Ж1П, усиливается ею и поступает на управляющую сетку выходной лампы Л2 типа 6П15П. Напряжение сигнала с катода лампы Л2 поступает далее на катод лампы Л3.

Напряжение сигнала U подаваемое на лампу Л3, можно определить из формулы: U= (I1 — I2)(R7 + R8), где I1 и I2 — переменные составляющие токов Л2 и ЛЗ.





Увеличить это напряжение не представляется возможным, поскольку для хорошего использования лампы Л3 ток I1 должен быть близок к I2, а увеличивать сопротивление резистора R8 нельзя из-за снижения анодного напряжения. Стало быть, данная схема представляет интерес только при использовании ламп с большой крутизной, работающих при малом напряжении возбуждения. Из распространенных ламп этому требованию удовлетворяет пентод 6П15П.



Для уменьшения нелинейных искажений и снижения выходного сопротивления усилитель охвачен отрицательной обратной связью глубиной 14 дБ. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора и через резистор подается на катод лампы Л1.

Силовой трансформатор собран на сердечнике из пластин Ш32, толщина набора 32 мм, окно 16х48 мм. Сетевая обмотка содержит 880, а анодная 890 витков провода ПЭЛ 0,33, накальная обмотка состоит из 28 витков провода ПЭЛ 0,8.

Выходной трансформатор (рис.14) выполнен на сердечнике из пластин Ш26, толщина набора 26 мм, окно 13X39 мм. Первичная обмотка содержит 1200Х 2 витков провода ПЭВ-2 0,19, вторичная — 88 х 3 витков провода ПЭВ-2 0,47. Необходимо строго выдержать равенство чисел витков секций вторичной обмотки и соединить секции параллельно.

Усилитель смонтирован на шасси из алюминия толщиной 1,5 мм размером 240x92X53 мм. Первый каскад должен быть максимально удален от силового и выходного трансформаторов. Корпус потенциометра R1 следует соединить с шасси.

Расстояние между силовым и выходным трансформаторами должно быть не менее 15 мм. Оси их катушек должны быть взаимно перпендикулярны.



1613235355_944_UNCH-na-lampah-G-Krylova-6ZH1P-6P15P-4Vt.png.6e4df4aee6ee54852510723901efaed1.png

Налаживание усилителя сводится к регулировке величины обратной связи изменением сопротивления резистора R10. Если усилитель возбуждается, то выводы вторичной обмотки выходного трансформатора следует поменять местами. Чтобы избежать самовозбуждения усилителя на ультразвуковых частотах, глубину обратной связи не следует делать более 15 дБ.

Мостовой выпрямитель на диодах Д209 можно заменить селеновым выпрямителем АВС — 120-270. Конденсаторы С5, С6 желательно заменить одним конденсатором емкостью 150 мкФ на напряжение 300 В. Громкоговорители акустического агрегата должны иметь полное сопротивление 8-10 Ом. Автор применил два громкоговорителя 5ГД10, соединенные последовательно.

Источник: журнал Радио.

  • Like (+1) 1
  • 3 months later...
Posted

РР на 6н1п и 2х6п9, вых. транс. для одного сделал из 2-х ТВЗ-Ш, перебрал железо в перекрышку, транс сделал из двух, 3000+3000вит, вторичка 2х91вит в параллель, получается 22ком/4ома. Второй канал аналогично. Простейший небаланс, пит +330в, вых. каскад +12в, на 220ом(2вт), 54ма, по 27ма на 6п9. Чувств. 1,2в РМС, 2,5вт мах

Posted
2 часа назад, Карабасс сказал:

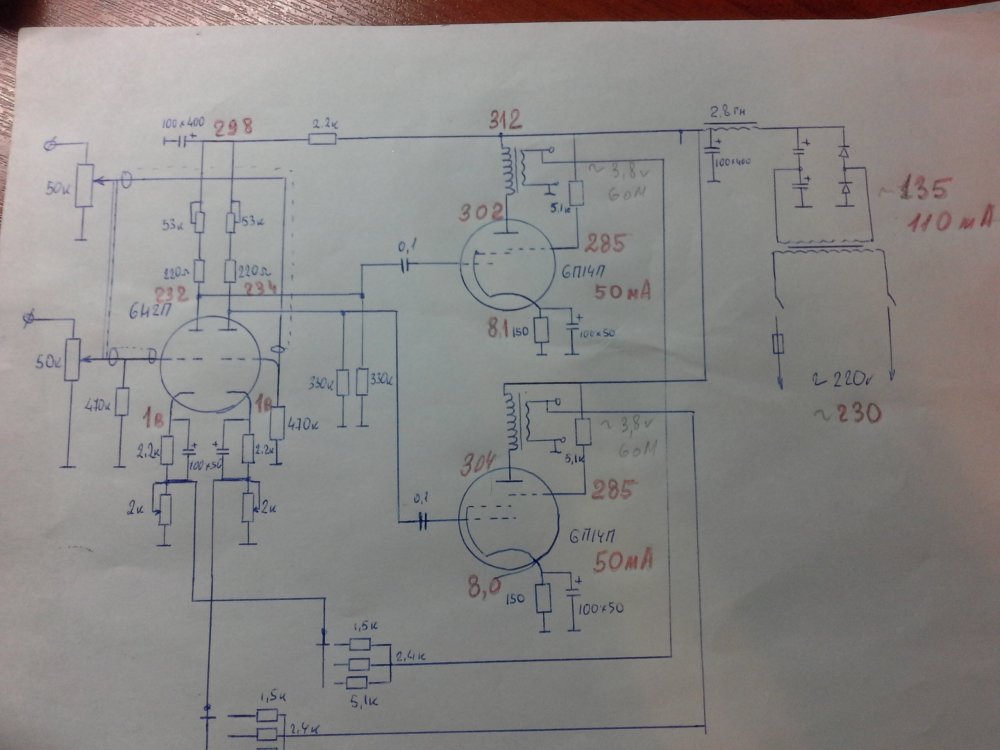

Простая РР балалайка на базе Ригонды 102


Конденсатор в катодах выхлопа не нужен.

Posted
3 часа назад, юрий робертович сказал:

Простой РР на 6п9, сделан из того что давно завалялось, по наколке Дмитрия Андреева





131407.coenmp6mpa.doc 128 \u043a\u0411 · 2 загрузки

Я такой пробовал сделать, но в итоге разобрал - один канал заводился, проблема была в выходном трансформаторе. С другим трансформатором завал низа был (сечения 5см² маловато + это было железо от дросселей феррорезонансного стабилизатора).

Правда, мощность выдавал приличную - более 8Вт в VL-режиме (питание экранной сетки через обмотку от анодного источника).

Короче, психанул и в уголок некрофила закинул. Может, глядя на ваш, ещё попытаюсь реанимировать.
