Posted

Нужно слушать, все в кроссоверах сложно и не однозначно. В катушках индуктивности кроссоверов с воздушным диэлектриком (без внутреннего сердечника), чем меньше активное сопротивление (болше сечение проводника) тем лучше, ведь катушки могут добавлять в связке с конкретным УНЧ и собственные дополнительные гармонические искажения, которые будут воспроизводится динамиком.

Рассмотрим их на примере СЧ - ВЧ катушек индуктивности без сердечника (о НЧ и Мид НЧ не говорим). Рассмотрим индуктивности  из медного провода и медной ленты:

С ростом частоты от 1 кГц до 20 кГц индуктивность катушки  из медного провода практически не меняется. С ростом частоты от 1 кГц до 20 кГц добротность катушки  из медного провода уменьшается примерно в 3 или 4-е раза (чем меньше добротность на ВЧ тем больше потери).

С ростом частоты от 1 кГц до 20 кГц индуктивность катушки  из медной ленты практически не меняется. С ростом частоты от 1 кГц до 20 кГц добротность катушки  из медной ленты увеличивается  примерно в 2-а раза (чем больше добротность на ВЧ тем меньше потери).

Добротность — это величина, характеризующая скорость затухания колебаний в колебательной системе. Чем больше холостая Q, тем меньше затухания. Любой диэлектрик в качестве каркаса катушки проводника уменьшает добротность катушки. Реактивное сопротивление является функцией от частоты, поэтому с ростом частоты у катушки из медной ленты добротность растет, а это говорит о их лучших частотных свойствах в сторону ВЧ.



  • Like (+1) 1
Posted

Симуляция с учетом изъятого делителя из кроссовера на ВЧ с Визатоном, так как Визатон  (Visaton MHT 12) имеет меньшую чувствительность. Этот  кроссовер параллельный и в симуляции импеданс реально плавает на СЧ-ВЧ от 8-ми до 4-х Ом.

На рисунке кроссовера, катушка в секции СЧ  0,33 mHenry в симуляции  на графике, получается раздел между сч и вч на 5000 Гц и дает меньше провал в АЧХ.

На рисунке кроссовера,  катушка в секции СЧ  0,47  mHenry в симуляции  на графике, получается раздел между сч и вч на 4500 Гц и дает бОльший провал в АЧХ.

Получается, что родная катушка в кроссовере на СЧ   0,33 mHenry из-за  меньшего провала на стыке в АЧХ - лучше.

Симуляция катушек индуктивности в секции СЧ и ВЧ намотанных обычным проводом и медной лентой, большой разницы в изменениях  АЧХ этого кроссовера не выявило, возможно будут разные гармонические искажения в спектре провода или ленты при прослушивании, нужно прослушать и выбрать лучший спектр. Катушка из медной ленты имеет дополнительную параллельную емкость которая может повлиять больше на ВЧ чем в секции СЧ.

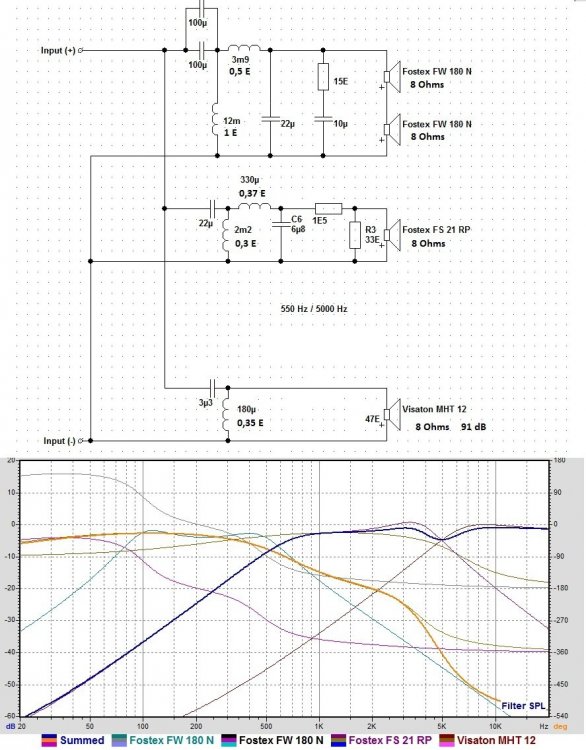

Filtr 0_33.jpg

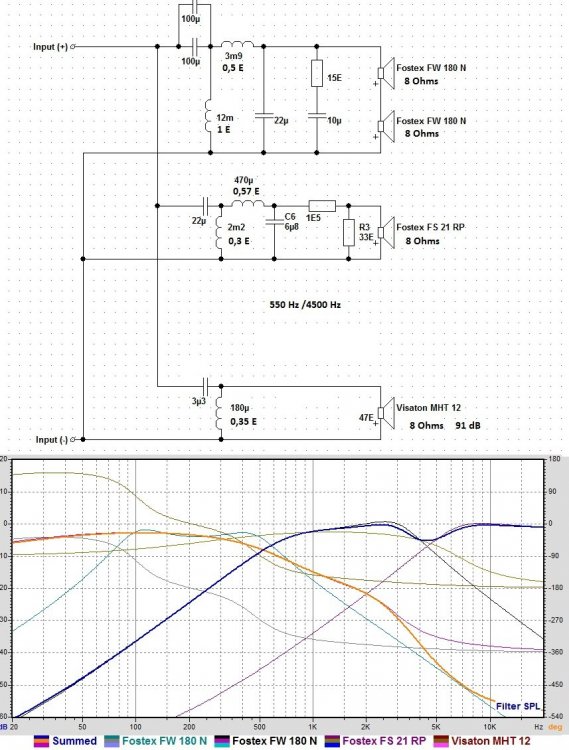

Filtr 0_47.jpg

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Хорошо, когда ленточные индуктивности имеют меньшее омическое сопротивление,  для Параллельного кроссовера, как тут:
Фольговая катушка индуктивность Jantzen Audio Cross Coil :

https://www.samodelka.ru/goods/18446744073708543974.htm

Jantzen Cross Coil 12 AWG / 2 mm 0.33 mH 0.1 Ohm
Jantzen Cross Coil 12 AWG / 2 mm 3.9 mH 0.42 Ohm
Jantzen Cross Coil 14 AWG / 1.6 mm 12 mH 1.1 Ohm
Jantzen Cross Coil 16 AWG / 1.3 mm 0.47 mH 0.23 Ohm (7715)
Jantzen Cross Coil 12 AWG / 2 mm 2.2 mH 0.3 Ohm
Jantzen Cross Coil 16 AWG / 1.3 mm 0.18 mH 0.13 Ohm

16 AWG: 350 Вт RMS; 14 AWG: 500 Вт RMS; 12 AWG: 650 Вт RMS

Для Последовательного кроссовера для уменьшения THD, катушки индуктивности должны быть (желательно) не больше 0.1 Ома (но это трудное условие и не всегда оправдано).

На рисунках: Filter №1, Filter №2, Filter №3, симулировал для акустики ACR Isostatic RP400, три различных Последовательных кроссоверов, где для простоты экспериментов катушки индуктивности 0,3 Ома можно просто намотать толстым медным проводом. Собрать на одной колонке последовательный фильтр и сравнить с другой колонкой в которой родной Параллельный фильтр. Фильтры простые с учетом естественного падения АЧХ динамиков, но имеют ровную фазу (преимущество Последовательного фильтра 1-го порядка), а в Filter №3 добавлена цепочка, срезающая после 1 кГц весь мусор от FW108N (фаза динамиков FW108N в фильтре №3 перевернута).

Это симуляция, поэтому конечно желательно для последующей подгонки чувствительности ГГ и их среза в АЧХ контроль через микрофон.

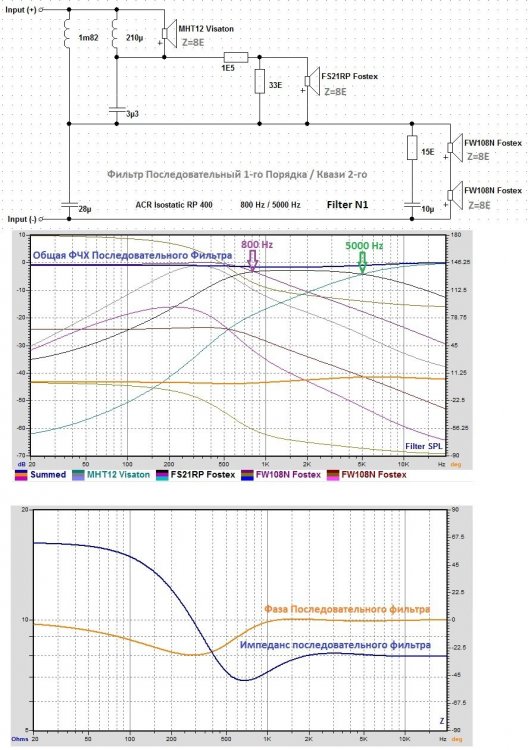

Filter N1 Posledovateln  ACR RP 400.jpg

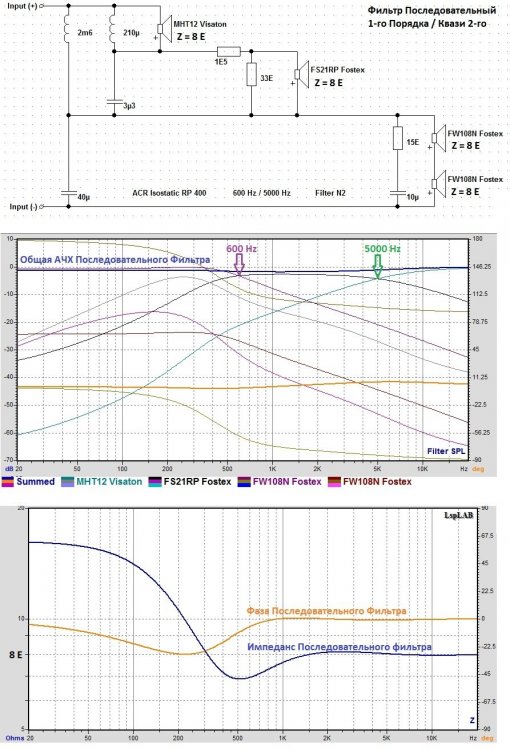

Filter N2 Posledovateln  ACR RP 400.jpg

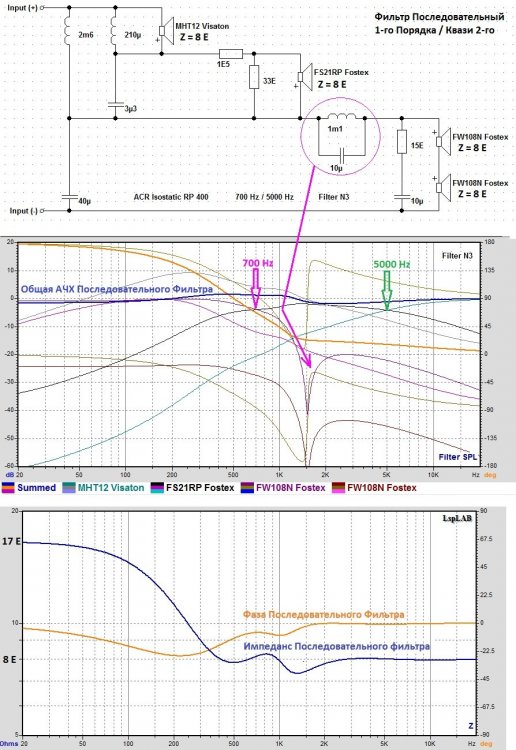

Filter N3 Posledovateln  ACR RP 400.jpg

Hi MHT 12 VISATON.jpg

Mid FS21RP FOSTEX.jpg

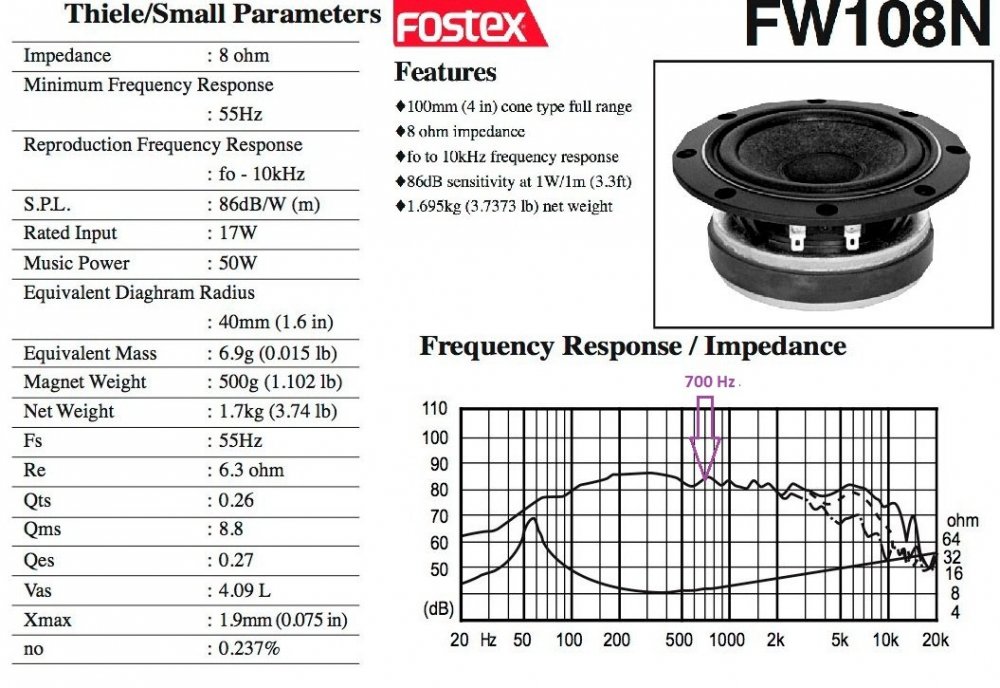

Low FW108N FOSTEX.jpg

  • Like (+1) 1
Posted
1 час назад, May сказал:

Собрать на одной колонке последовательный фильтр и сравнить с другой колонкой в которой родной Параллельный фильтр.

Благодарю.

В силу специфики профессии, что-либо попробовать получится не ранее начала следующего года. Сейчас могу лишь собирать информацию и запасаться деталями on-line.

Просьба подумать на предмет НЧ звена и последовательного соединения динамиков в нём. Потеря чувствительности АС для меня не критична. Подключение к усилителям показало - лампочки вытянут :smile-41:



Posted

Конечно, это симуляция и результат не предсказуем. Возможно пригодится. Можно попробовать добавить к последовательным фильтрам два НЧ FW305 Fostex (динамики параллельно) до 90 Гц -фильтр №4, или (динамики последовательно) до 160 Гц фильтр № 5  (в обоих случаях импеданс приемлемый).  При последовательном включении  двух НЧ FW305 Fostex импеданс на 100 Гц = 9 Ом, а при параллельном включении  двух НЧ FW305 Fostex импеданс на 100 Гц = 6 Ом, но SPL  на НЧ будет разным (зависит от самого УНЧ). НЧ динамики находятся внутри Басовых боксов и АЧХ в НЧ области будет другой, не такой как на графиках , можно по переворачивать фазу (клеммы на динамиках) послушать НЧ, и решить как лучше.

FW305 FOSTEX.jpg

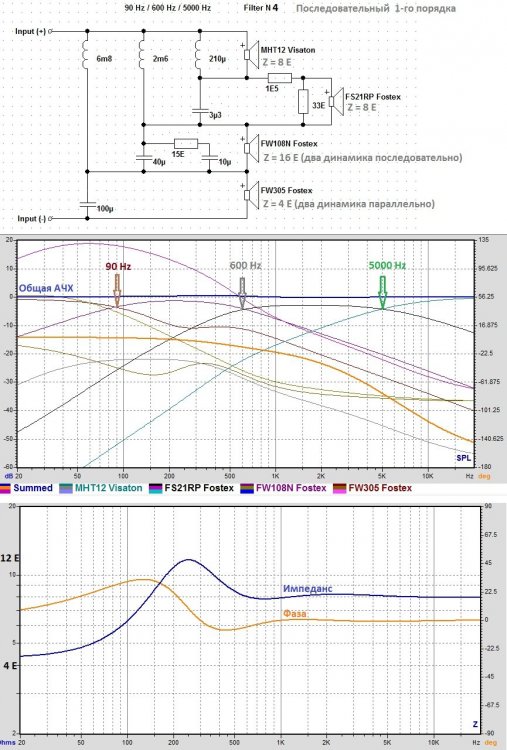

Filter N4 Posledovateln  ACR RP 400.jpg

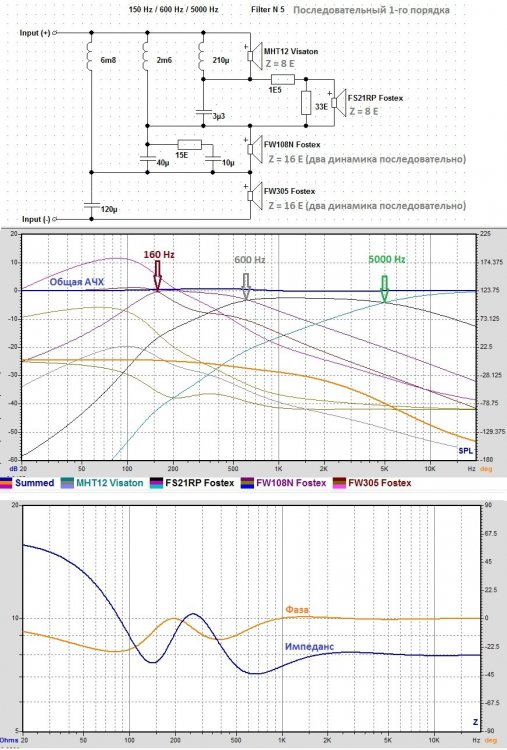

Filter N5 Posledovateln  ACR RP 400.jpg

  • Like (+1) 1
