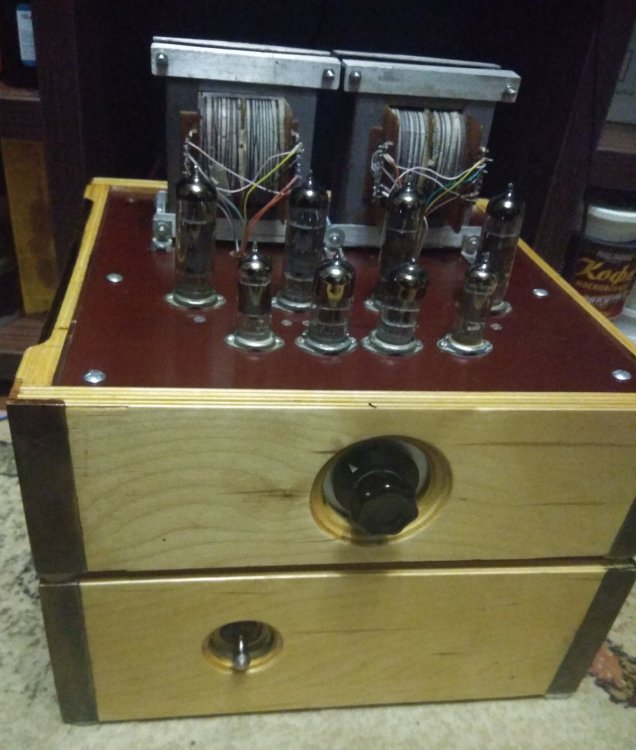

Для начала темы расскажу о своём РР с катодной обмоткой.

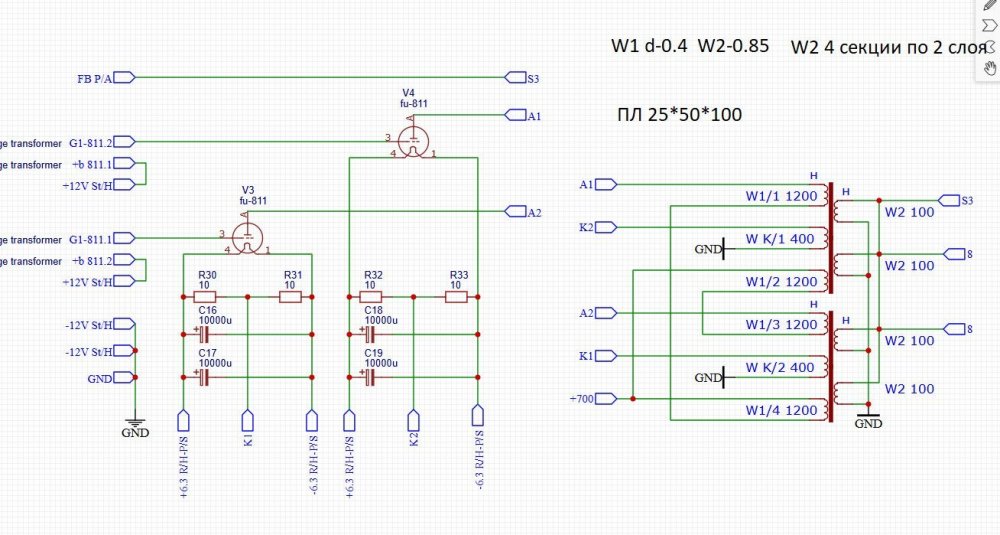

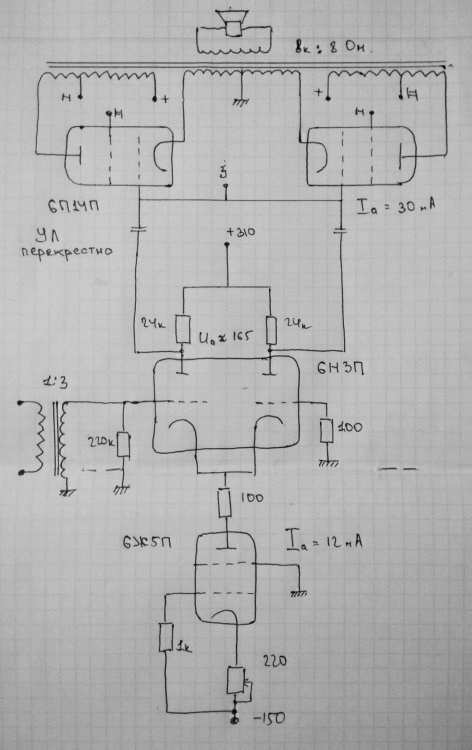

После пары лет использования однотакта с КО захотелось двухтакт. Квод я повторять не стал, его мощность излишня для квартиры, решил делать на 6п6с. Сначала пошёл по легкому пути, на входе повышающий трансик 1:3 с отводами, потом 6ж1п триодом, ФИРН на ней же и 6п6с пентодом с КО. Звук ну никак не устраивал. Сменил ФИ на логтейл, лучше не стало. Решил что виноваты 6п6с, так и оказалось. После смены на 6п14п всё пришло в норму. Драйв, разборчивость, басы — всё отлично.

Потом попалась старая статья про УЛ и загорелось попробовать. Намотал новые ТВЗ со средней щёчкой, КО и УЛ отводами. Добавил в корпус переключение пентод/УЛ/УЛ перекрёстно. Все эти варианты с подключенной КО. УЛ включение добавило нотку бесшабашности в звучание. Остановился на варианте когда УЛ отвод подключается к противоположному плечу. Кажется это называется суперпентод.

Прошло время, решил поменять выходные лампы на 6п1п. С ними стало прям идеально ? Если 6п14п чуток ярчила, то эта совсем нейтральна и всеядна. Оказалось 6п1п 100% не аналог 6п6с по звуку. Шестёрка мутная и скучная, а 6п1п нейтральная и разборчивая. Очень недооцененная на фоне 6п14п лампочка

Пробовал менять ток покоя от максимального до 20 мА — разницы практически нет.

КО отличная штука. Из крикливого кривого пентода делает ровный, нейтральный чуть ли не до скучноты триод.

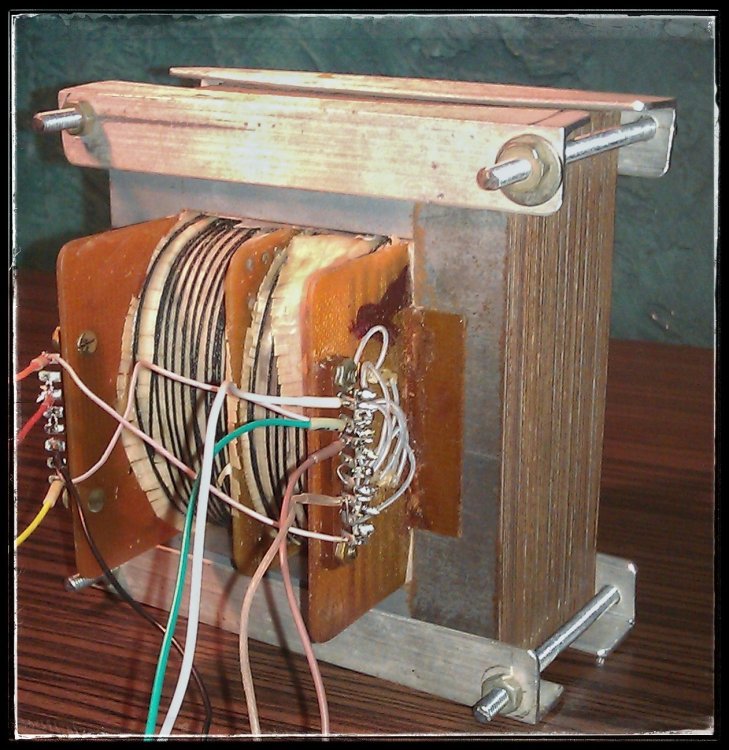

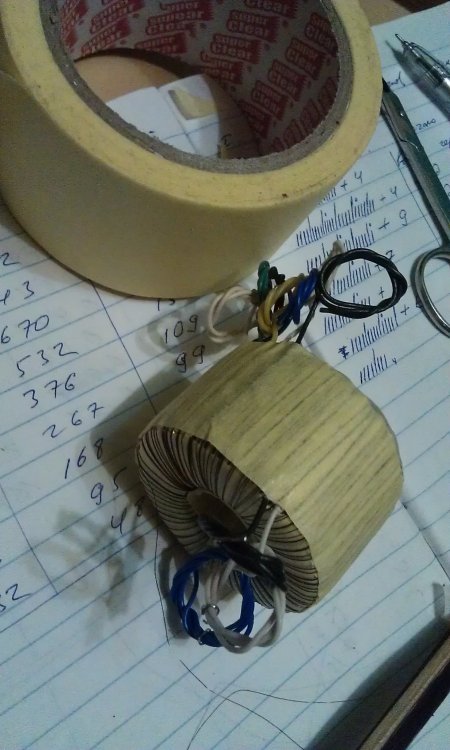

На фото входные колечки в процессе намотки, первый ТВЗ с КО 20% и второй ТВЗ с УЛ и КО 10%.












Edited by Aleph
  • Like (+1) 3
Guest Zampotech
Posted (edited)

Скажите пожалуйста, по какой методике вы получили ВАХ лампы с катодной обмоткой? Расчетное или измеренное по точкам? Компенсировалось ли при этом изменение напряжения на второй сетке относительно катода?

Edited by Zampotech
Posted
Только что, Zampotech сказал:

Скажите пожалуйста, по какой методике вы получили ВАХ лампы с катодной обмоткой? Расчетное или измеренное по точкам? Компенсировалось ли при этом иизменение напряжения на второй сетке?

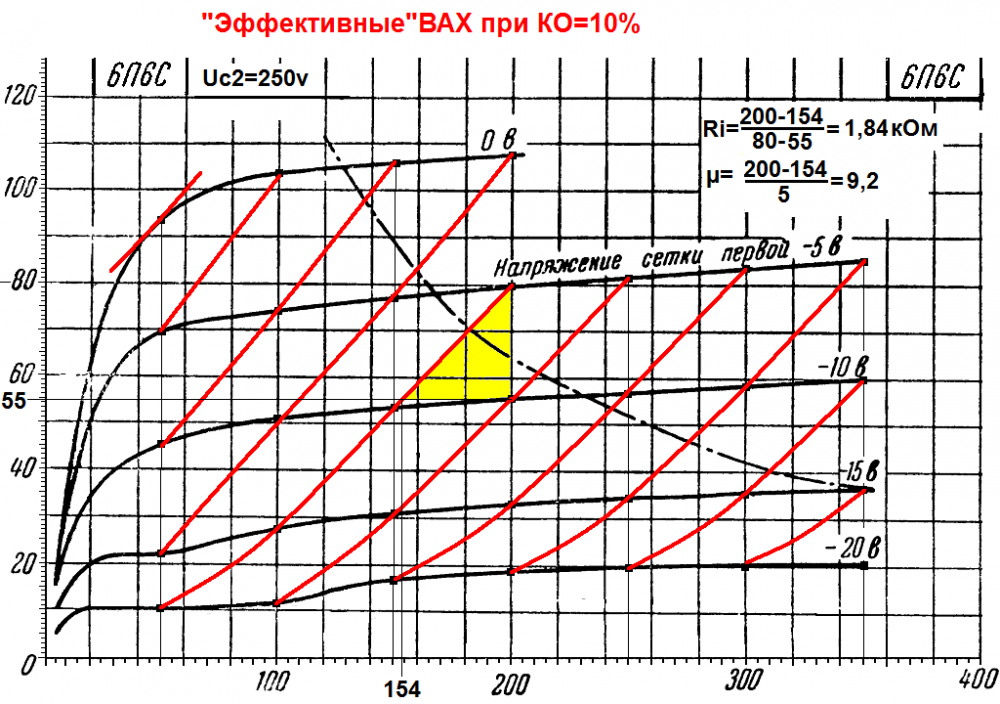

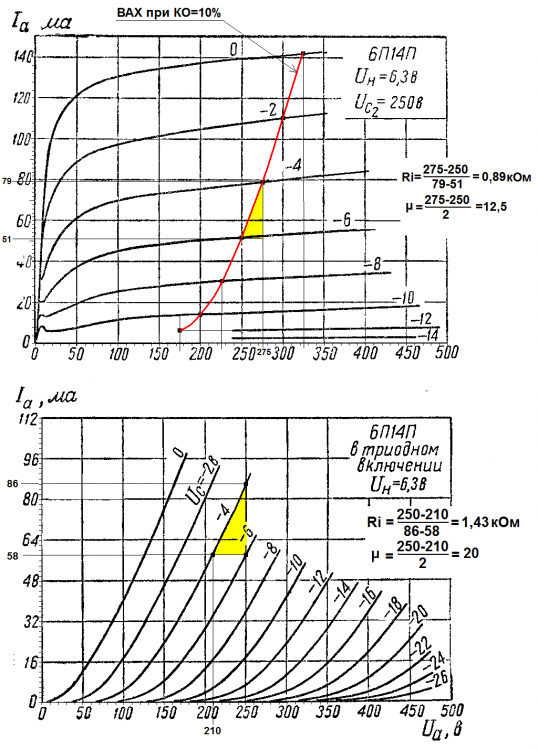

ВАХ не мои. Просто приложил, может кому пригодится. Их, если не ошибаюсь, Леонид Пермяк снимал.

Posted

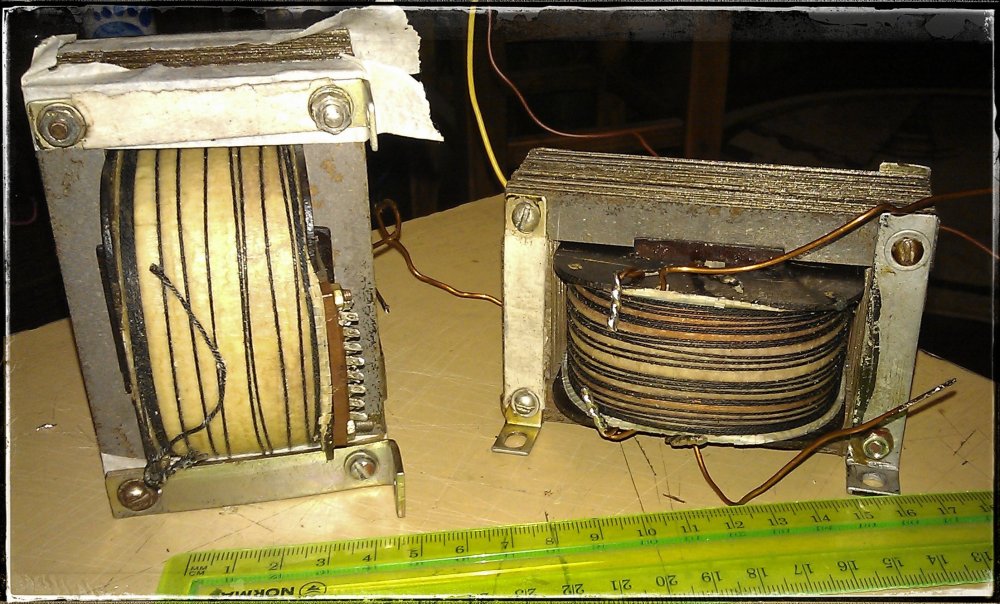

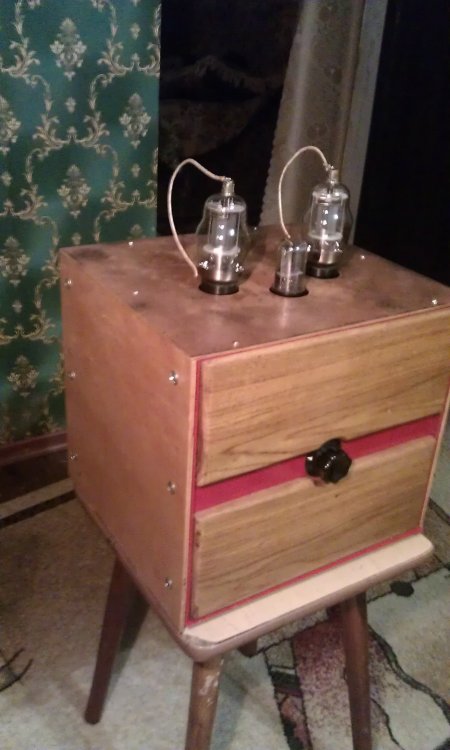

Расскажу о первом опыте с КО. Однотакт на 6п3с - 6п7с - гу-50. На входе тоже перепробовал многое — 6ж1п, 6ж5п, 6ж9п триодом и пентодом каждые, 6н9с, 6н8с. Катодная обмотка была 10%, ТВЗ на железе КИНАП. Правда намотан чуть не оптимально. Первичка нормально, а вторичку надо было более толстым проводом для лучшего заполнения.

Питание самое банальное — диоды, пара тысяч электролитов и микрофарад 50 бумаги, раздельные дроссели, анодное 350 вольт, фиксированное смещение.

Выходная лампа на звук можно сказать не влияла, катодная обмотка всё выправляла, весь звук определялся драйвером. ГУ-50 правда первые полчаса после каждого включения звучала ужасно, потом распевалась.

Отлично звучали 6ж1п и товарищи. Такие мелкие, а звук взрослый.

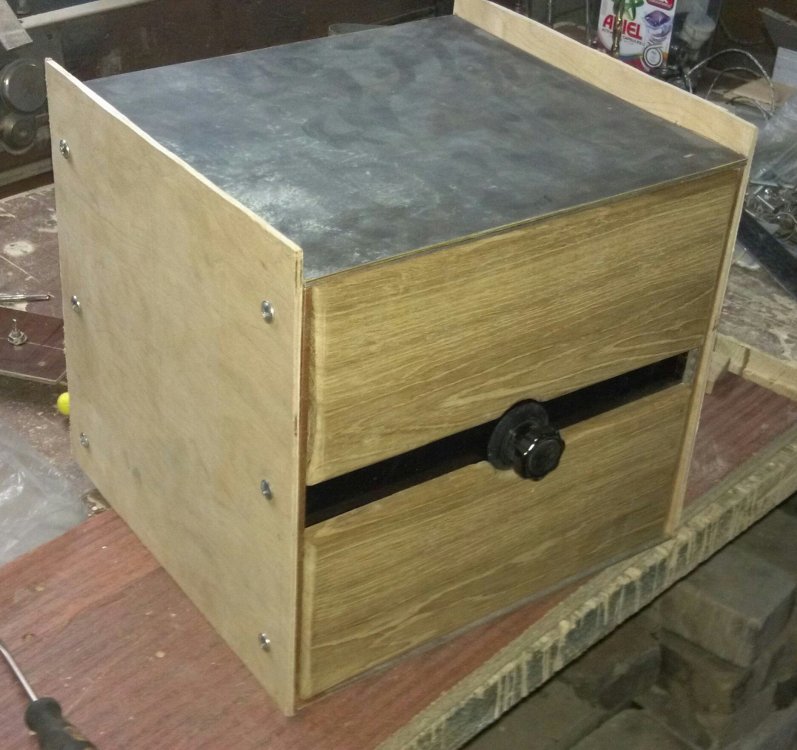

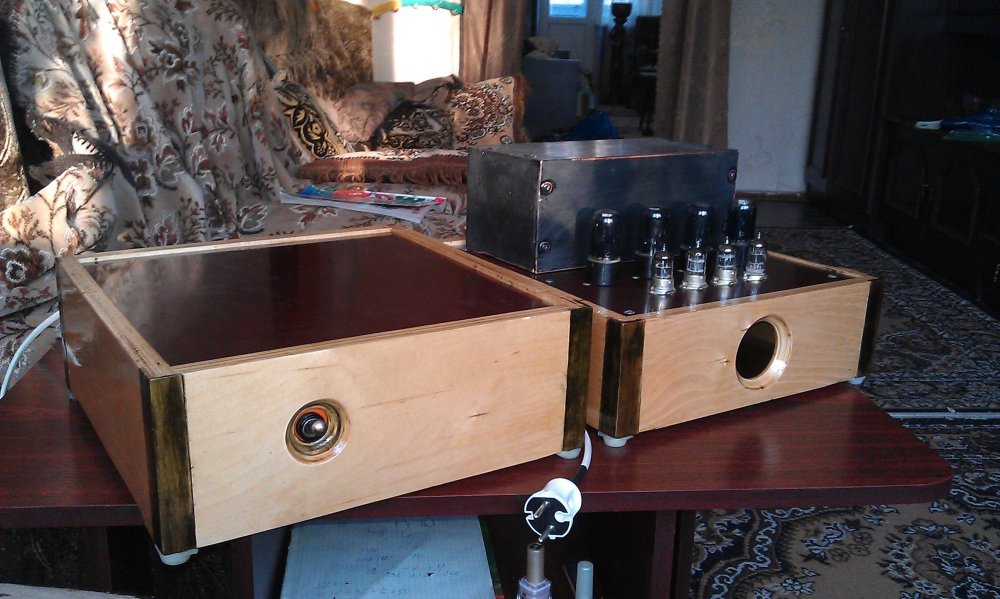

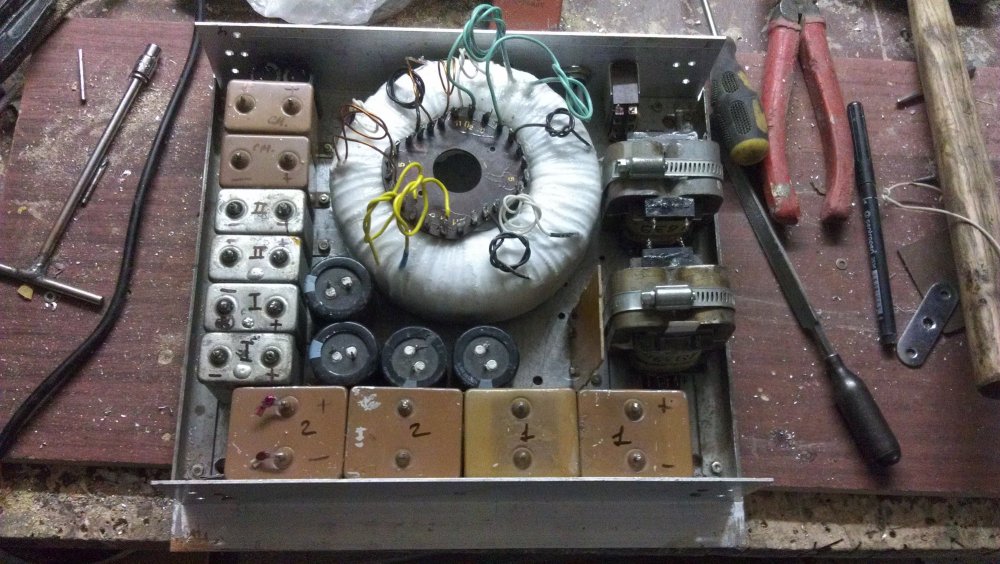

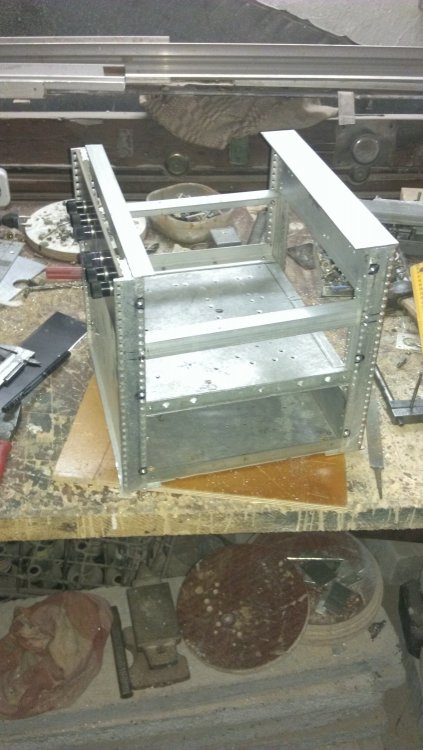

Фото из процесса сборки.






  • Like (+1) 1
Posted

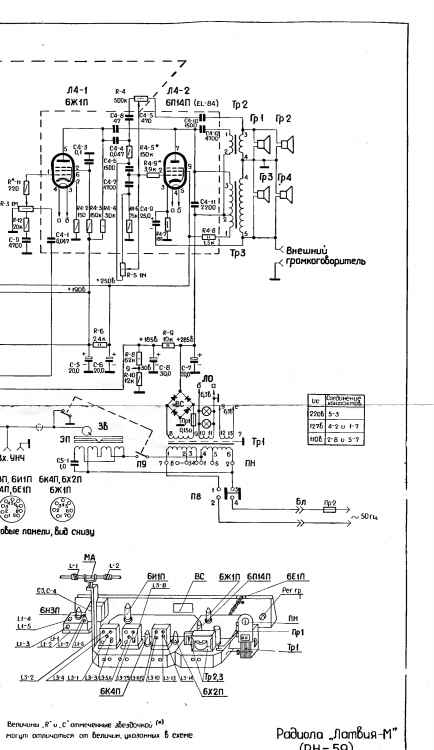

6ж1п + 6п14п с вторичкой выходника в качестве КО = радиола Латвия-М :). Многие экземпляры которой звучали замечательно. Но не все подряд...

Posted
5 часов назад, Aleph сказал:

Расскажу о первом опыте с КО.

Да и многие ваши работы хороши практически.
Но, как был не согласен на изменение ВАХ лампы в триодный вид, так и продолжаю.
Вся причина кроется в:  при нескольких обмотках имеется взаимная индуктивность катушек на общем сердечнике.
От сюда улучшения каскада.

Guest Zampotech
Posted
23 minutes ago, RedStar said:

Вся причина кроется в:  при нескольких обмотках имеется взаимная индуктивность катушек на общем сердечнике.

 Ошибочное мнение. Ультралинейный  режим и режим работы лампы с катодной обмоткой можно организовать вообще без единого витка провода.

Posted
1 час назад, Zampotech сказал:

Ошибочное мнение

Здесь имеется ввиду применение трансформатора и Обмоток!


Guest Zampotech
Posted
8 minutes ago, Xрюн222 said:

Насчёт ультралинейного режима без дополнительных витков и отводов - всё таки есть сомнения.

Легко. Например экранная сетка питается в выхода эмитерного повторителя, который повторяет фиксированную часть напряжения c с делителя напряжения, включенного в участок А-Uпит

Guest Zampotech
Posted (edited)
48 minutes ago, RedStar said:

Здесь имеется ввиду применение трансформатора и Обмоток!


Кардинально небольшое увеличение индуктивности не сказывается. Тут надо копать значительно глубже и углублятся в формулы параметров четырехполюсника с разными видами ООС (УНУН, УТУН, УНУТ, УТУТ)

Edited by Zampotech
Posted (edited)

 Включение через повторитель - это не совсем то/совсем не то, что подключение второй сетки непосредственно к отводу трансформатора. Т.к. не реализуется принцип "distributed load".

Edited by Xрюн222
Guest Zampotech
Posted (edited)
4 minutes ago, Xрюн222 said:

Это не совсем то/совсем не то, что подключение второй сетки непосредственно к отводу трансформатора. Т.к. не реализуется принцип "distributed load".

Это даже лучше чем то, потому как нагрузка не скачет по нелинейному закону в зависимости от напряжения



Edited by Zampotech
Posted (edited)

Вот это весьма неоднозначный вопрос -лучше оно или хуже. И что там куда "скачет" или не скачет, не скачет во всяком случае, как то плавно меняется.

Edited by Xрюн222
  • Like (+1) 1
Guest Zampotech
Posted (edited)
14 minutes ago, Xрюн222 said:

Вот это весьма неоднозначный вопрос -лучше оно или хуже. И что там куда "скачет" или не скачет, не скачет во всяком случае, как то плавно меняется.

Ну не сказал бы что очень плавно. Как в анекдоте про летающих крокодилов "Низэнье-низэнько, а потом КА-А-АК вп..здячит!!"



Посмотрите на зависимость тока экранной сетки от напряжения, видно, что эквивалентное сопротивление сетки резко снижается с уменьшением напряжения.

Edited by Zampotech
Posted (edited)
1 час назад, Zampotech сказал:

Кардинально небольшое увеличение индуктивности не сказывается.

Еще как сказывается. ,  image.png.bbd01a556b2ca077514db607e914d5ed.png,image.png.18876dd669c9e06612cacfe168f1257c.png

1 час назад, Zampotech сказал:

углублятся в формулы параметров четырехполюсника с разными видами ООС

Бесполезное занятие. Можно определить, но не выяснить причину.





Edited by RedStar
Guest Zampotech
Posted (edited)
27 minutes ago, RedStar said:

Еще как сказывается. ,  image.png.bbd01a556b2ca077514db607e914d5ed.png,image.png.18876dd669c9e06612cacfe168f1257c.png

Как?





Edited by Zampotech
Posted

По формуле видно хорошо, да и посчитать легко, что индуктивность имеет НЕ небольшое увеличение, а достаточно Большое увеличение.


Guest Zampotech
Posted (edited)
4 minutes ago, RedStar said:

По формуле видно хорошо, да и посчитать легко, что индуктивность имеет НЕ небольшое увеличение, а достаточно Большое увеличение.


И что? Ну увеличилось, что кардинально изменилось? Была нижняя частота 20 Гц, стала 10 Гц, как это повлияло на все остальное?



Edited by Zampotech
Posted

На гистерезис стали.
Полоса частот шире.
На субъективное улучшения звучания, кои многие отмечают.
И никаким боком здесь не влияет действие ОС.

Guest Zampotech
Posted (edited)
12 minutes ago, RedStar said:

На гистерезис стали.
Полоса частот шире.
На субъективное улучшения звучания, кои многие отмечают.
И никаким боком здесь не влияет действие ОС.

Вы хотите сказать, что применение трансформатора без гистерезиса кардинально улучшит характеристики ЛЮБОГО усилителя?

И второй вопрос. Как изменение индуктивности изменяет гистерезиc, если это физическое свойство конкретного магнитного материала?





Edited by Zampotech
Posted

Почему без гистерезиса? Просто петля становится более пологой с уменьшением индукции.

Guest Zampotech
Posted (edited)
7 minutes ago, RedStar said:

Почему без гистерезиса? Просто петля становится более пологой с уменьшением индукции.

Петля становится более пологой при внесении в магнитную цепь магнитного сопротивления, а именно воздушного зазора. Петля гистерезиса не изменяется ни при катушке трансформатора  в один виток, ни при катушке трансформатора в миллион витков. При одинаковых AW петля гистерезиса одинаковая при условии одного и того же сердечника.



Edited by Zampotech
