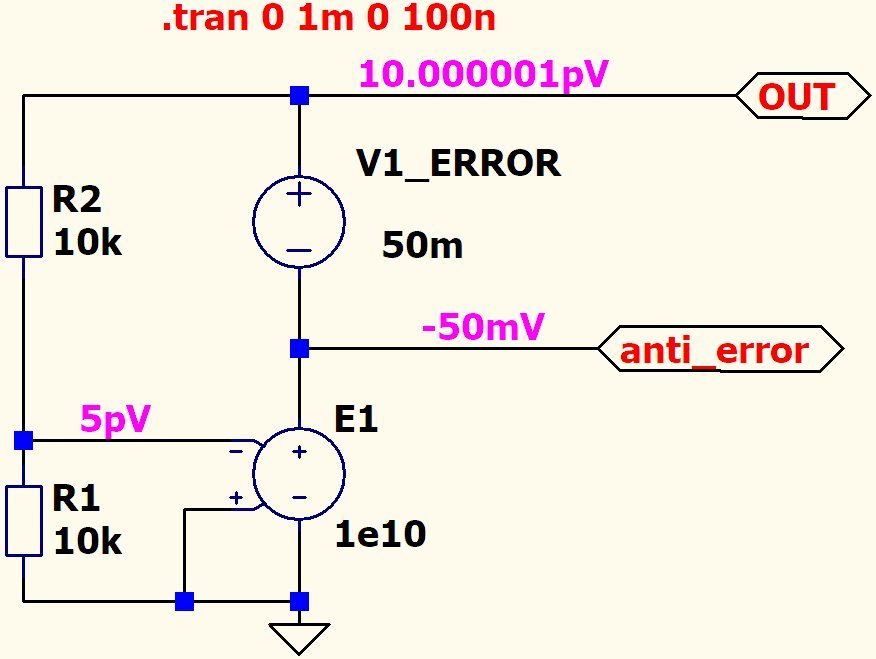

Например, есть у нас усилитель на Е1 с ООСС R1R2 и напряжением В1 помех, наводок, искажений выходного каскада. Полезного сигнала усилитель не усиливает, только подавляет эти искажения.

Как?


Усилитель создаёт перед источником искажений противоискажения в размере -50 мВ, с тем, чтобы на выходе получилось 10 пкВ. Как вышел такой результат?

Эти 10 пкВ должны поделиться делителем ООС до 5 пкВ, затем они умножаются в КуЕ1 раз и получается 50 мВ. Но не сверхточно 50 мВ, что бы на выходе был абсолютный ноль, а есть некий остаточный приварок в 10 пкВ для работы с ним ООС. Можно понять, что, чем больше КуЕ1, тем меньше ему надо на выходе сигнала искажений для создания ПРОТИВОискажений.

Итого: чем ООС глубже, тем искажений на выходе меньше.

Точно так же, можно и улучшать исходную линейность каскада с повышением его Ку:

Увх = Увых / Ку,

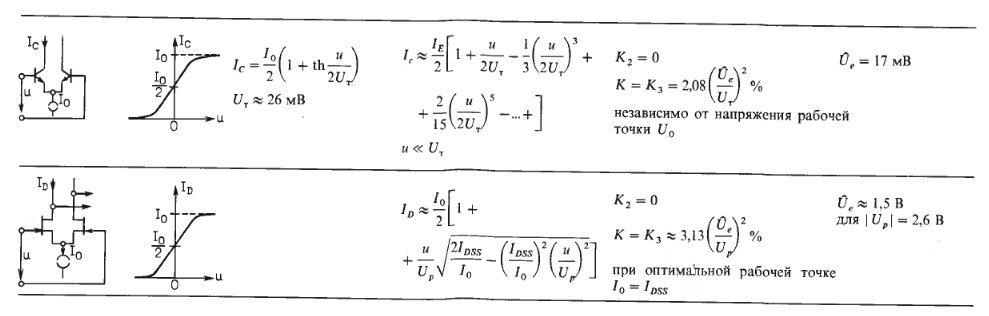

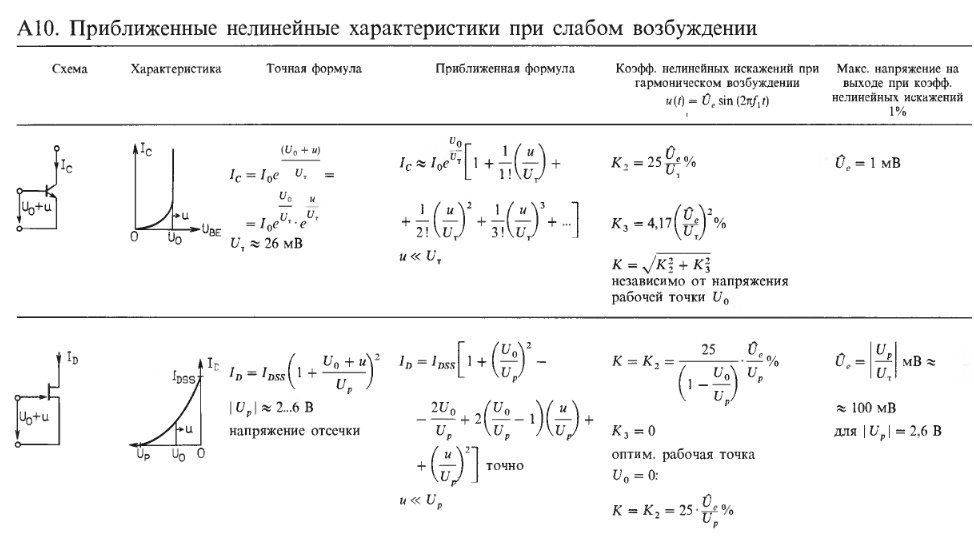

Где Увых = константа по техзаданию, Ку - от мастерства разработчика, а вот Увх - фактор искажений:-1).jpg.fac91a007078e06b114481f8ef07d94e.jpg-1)(2).jpg.9f9d0f9a2603a21e75561c73c1443d56.jpg

Причём, процессы эти взаимозависимы: чем больше вы наберёте Ку для уменьшения выходного остатка неподавленных искажений (погрешности статизма), тем линейнее у вас окажется и сам каскад, в котором это усиление увеличилось.



Деньги к деньгам.



  • Like (+1) 3
  • Круто (+1) 1
Posted

Теперь, пользуясь вышеизложенной инфой, попробуем разобрать мантры нашего светилы Сухова:

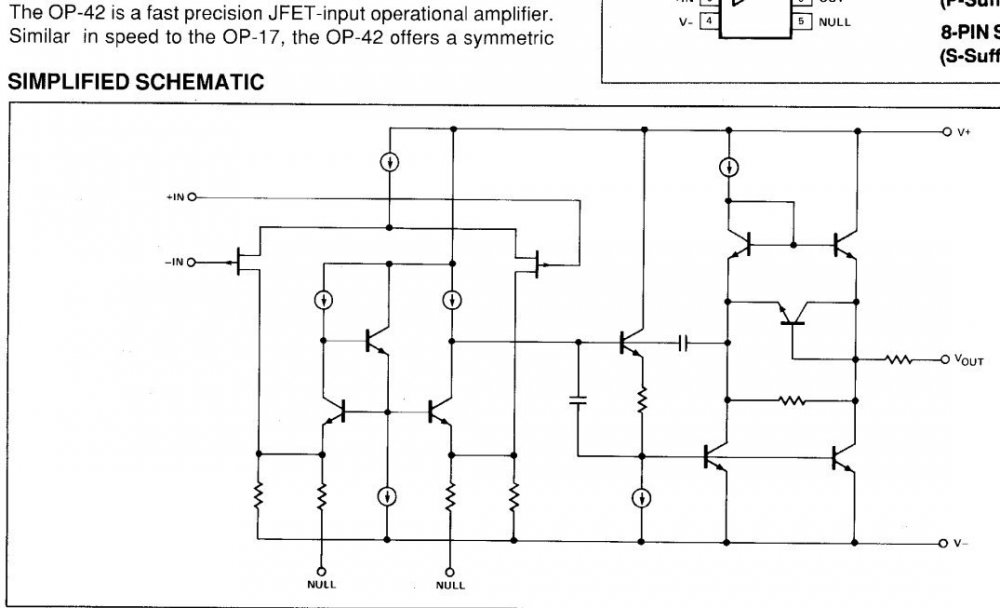

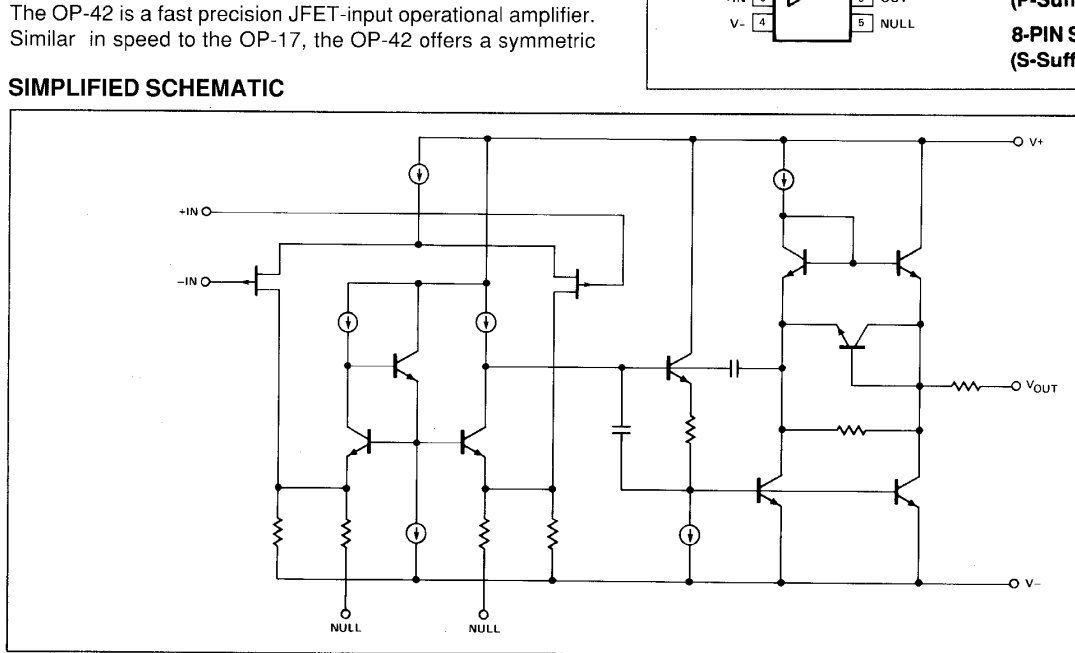

есть кучка ОР -42 в керамике, по шумам-скоростям все достойно
Цитата

Сухов: у него на выходе Сиклаи, в результате клир чуть лучше 0.01%


Мало кто сможет рассмотреть тут в ВК Шиклаи, не только лишь все. ВК даже лучше линейного ВК 5534:

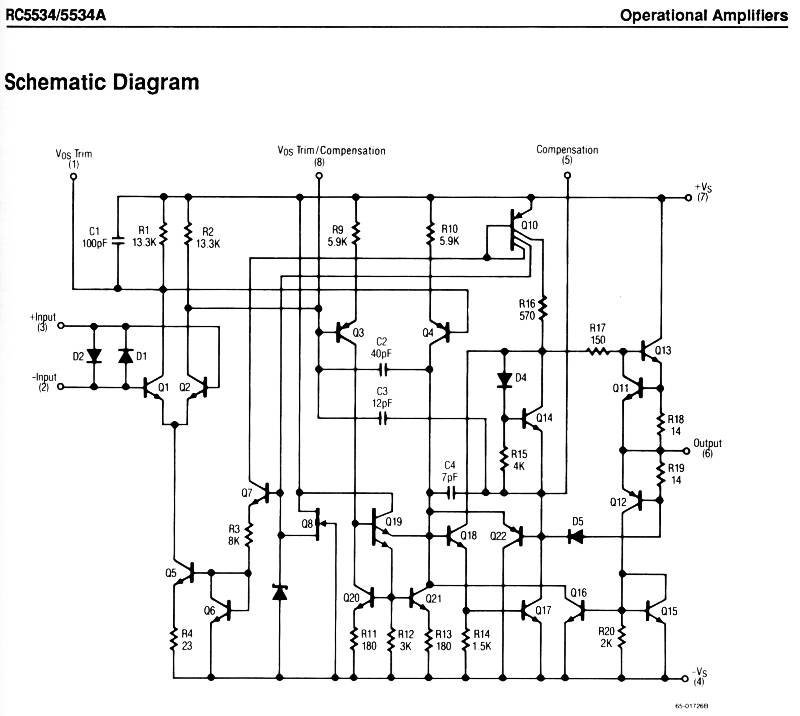

NE5534_Internal_Schematic_Raytheon_RC5534_1989.jpg.6a38adf5f430e4b763cfd117899ee0d9.jpg

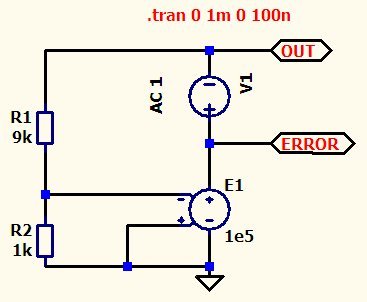

Но, допустим, ВК виноват, и на пальцах раскладываем вот эту картинку:


отсюда: https://newaudioportal.com/forum/355-как-работает-оос/

Вот у нас есть 1 В искажений входного каскада и 1 В от ВК ОУ,

а КуОУ=1000 раз.

Какой Кг будет на выходе от того и другого источника?

1 В на входе усилится в КуООС раз вместе с сигналом. Если отношение сигнал/искажение было 10, таким же оно останется и на выходе. Это понятно: его нечем испортить или улучшить.

1 В на входе ВК породит противоискажение (инвертированный сигнал ошибки) для своей нейтрализации. Если ОУ включен повторителем, то для нейтрализации на выходе останется остаточного сигнала:

Уост=1 В / 1000(КуОУ) = 1 мВ.

Это уже в 1000 раз меньше искажений входного каскада, повторенных ОУ.

Если же КуООС=10, то на выходе будет уже 10 мВ искажений, которые поделятся на КдООС=10 и на входе ОУ окажется почти тот же самый милливольт, который умножится в КуОУ=1000 и создаст противоискажение 990 мВ, оставляющее на выходе 10 мВ искажений.



Итак, как мы легко можем понять, искажения ВК на данной частоте Ф нас должны волновать в КуОУ(ф) меньше искажений входного каскада. Нет никакого математического или физического смысла применять в ВК БАБЫ или АББЫ, чтобы уменьшить его Кг в 2 раза, если того же эффекта можно достичь повышением Ку схемы в те же 2 раза.

То же самое, в приложении к ОР42: для достижения 0,01% искажений при Увых = 10 В:

Уиск = 10 В * 0,01%/100 = 0,001 В = 1 мВ.

Казалось бы, это немного.

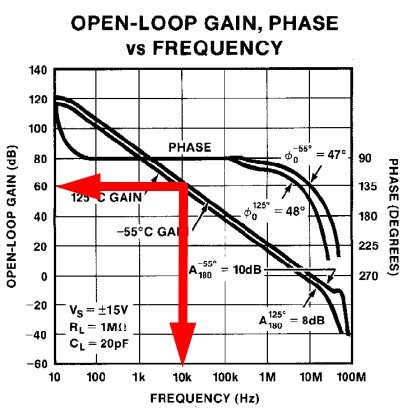

Но при КуОУ= 80 дБ = 10.000 раз@1k надо иметь искажений ВК:

Уиск= 0,001 В * 10.000 раз * КдООС,

или 10 В из 10 В при КдООС=1 в режиме повторителя и 100 В при КуООС=КдООС=10 противоискажений.

Отсюда ясно, что на 1 кГц такие искажения физически невозможны.

Их можно получить или от ВК там, где КуОУ стремится к нулю, или на звуковых частотах в тех каскадах УН ОУ, перед которым нет высокого Ку предыдущих. Понятно, что и внёс их тот каскад УН с ОЭ, который при Ку=10.000 и Увых = 10.000 мВ имеет Увх=1 мВ и вносит 1% искажений при этом входном напряжении.

А совсем не ВК, при правильном подборе сопротивлений ООС и нагрузки работающий в классе А и не вносящий коммутационных искажений.

Так что не всем гурам стоит безоглядно доверять
