Помогите выбрать лампу и схему.

Кружка

By Кружка
in Ламповое

 Share

Recommended Posts

Кружка Local

Кружка

Posted
Posted

 По мере разрастания тумбочки возникают разные идеи. Поскольку я ничего не мотаю, собственно говоря, все поделки являются вариациями на тему: я его слепила из того, что было. Однако даже в варианте "Lego" далеко не всегда получается просто прийти ко внутреннему консенсусу в применении различных комплектующих.

Кружка Local

Кружка

Posted
  • Author
Posted

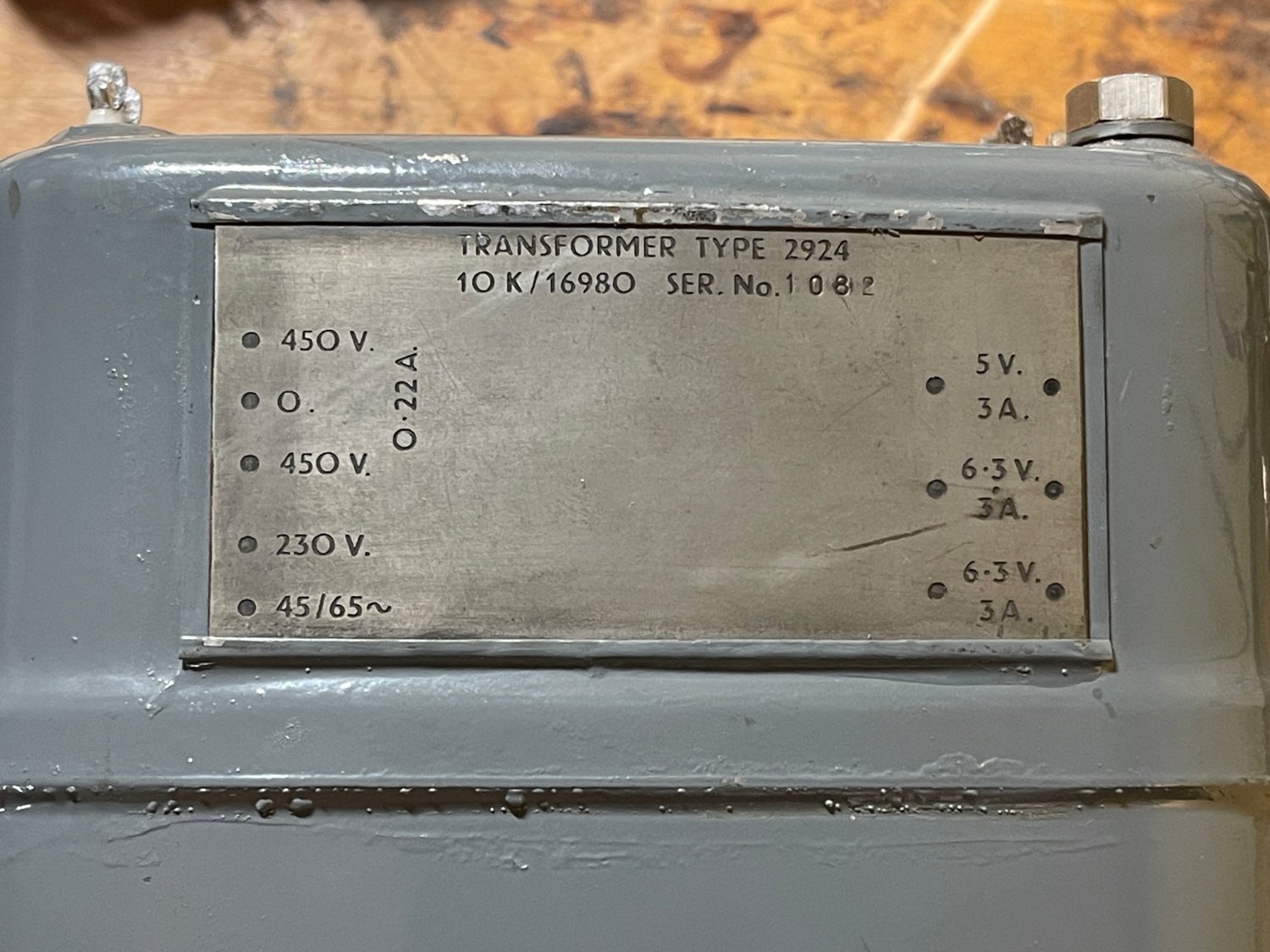

 Уже несколько раз задумывался на предмет РР по озвученному выше подходу. Есть пара приличных Английских силовичков.


Есть Tango FW-50-5 и FW-100-5 с Raa=5k. Вопрос выбора оптимальных выходных ламп с 6,3В накала под такую нагрузку.

Кружка Local

Кружка

Posted
  • Author
Posted

Макетировал БП - с 5Z3 и LC входом под нагрузкой получалось порядка 380В. В случае автоматического смещения, анодное питание для ламп выходного каскада считай немногим более 300в.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Raa несколько приземляет полёт фантазии. Может что-то типа 6П6С(или её аналогов) в триоде? Или EL36, например.

Кружка Local

Кружка

Posted
  • Author
Posted
56 минут назад, Stan Marsh сказал:

Raa несколько приземляет полёт фантазии.

То-то и оно. Хочется чего-нибудь поближе к классу А. Подумывал на предмет 12Е1, но им нагрузки просится побольше. Пока наиболее подходяще смотрятся 6п42с в триоде :smile-55:

Stan Marsh Mentor

Stan Marsh

Posted
Posted

6П42С изрядно переоценена, ничего исключительного в ней нет. Я бы лучше взял магновальную El500, 6П44С или октальную El36, 6П31С. Насчёт триодов у меня мыслей нет. Ну не 12В4А ставить же?

Кружка Local

Кружка

Posted
  • Author
Posted

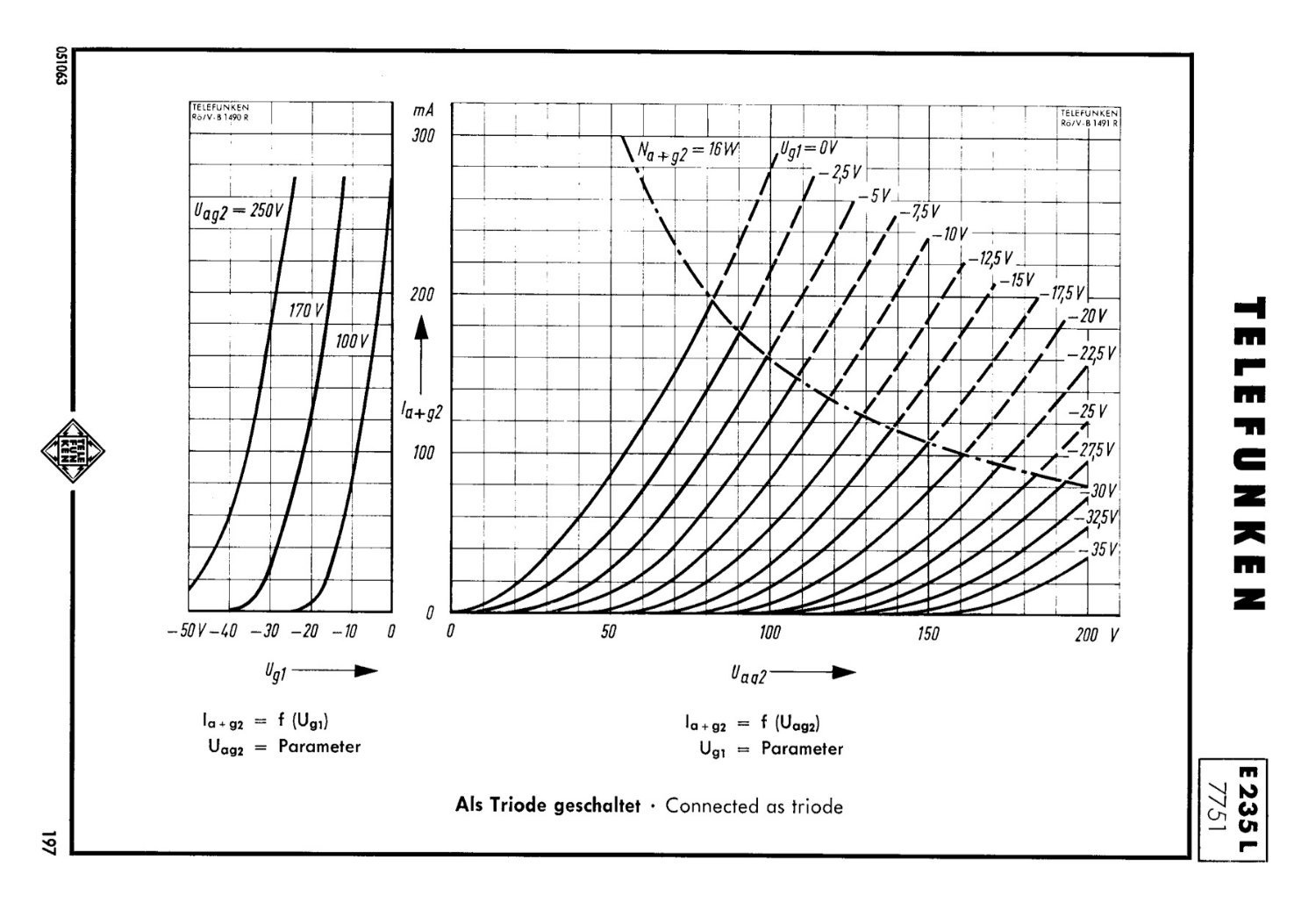

Согласен, переоценена. По мощности и внутреннему хорошо подходит. Ватт 30 самое оно. EL500 нету, а 504_е быть должны. Ну а если параллелить, E235L понаставить могу - их есть. Не уверен только как им анодное за 300в. Официальные ВАХ до 200в. Дальше совсем веер видимо.


Stan Marsh Mentor

Stan Marsh

Posted
Posted
14 минут назад, Кружка сказал:

 Ну а если параллелить, E235L понаставить могу - их есть. Не уверен только как им анодное за 300в. Официальные ВАХ до 200в. Дальше совсем веер видимо.

Ну, в пентоде драматизма не видно.






Stan Marsh Mentor

Stan Marsh

Posted
Posted

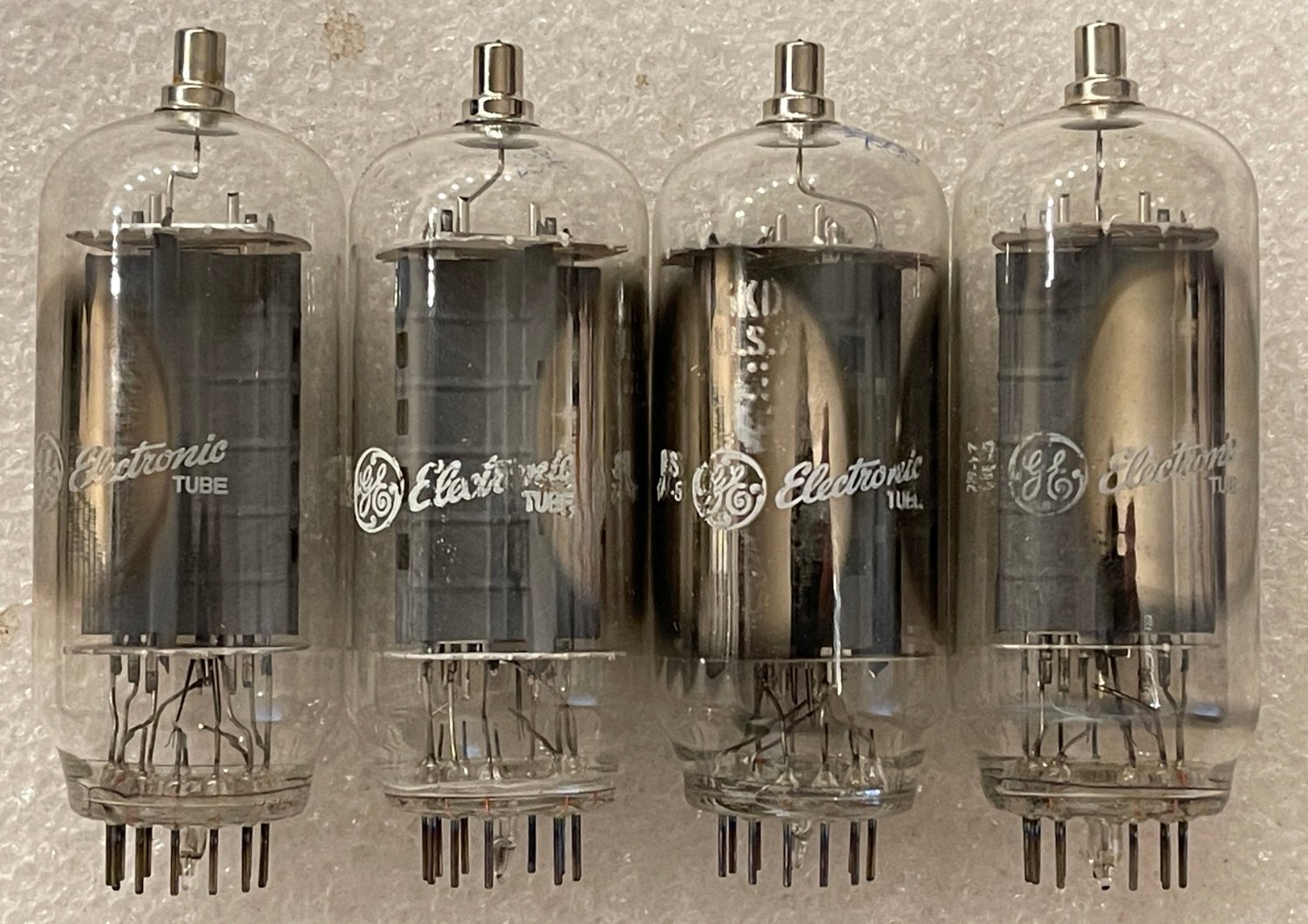

Могучие компактроны! Мне не попадались, думаю, надо смотреть схемки на EL509, тот же EAR, например. А может даже качнуть её по второй сетке.

Кружка Local

Кружка

Posted
  • Author
Posted
25 минут назад, Stan Marsh сказал:

может даже качнуть её по второй сетке.

Не, исключительно по классике. Ну разве, что в УЛ попробовать - ТВЗ как раз позволяют, хотя маловероятно.

Вопрос раскачки да - остаётся открытым. Пытаться ограничится тем же анодным или всё же добавлять ещё один силовик. Накальник по любому уже понадобится.
