Сообщения
-

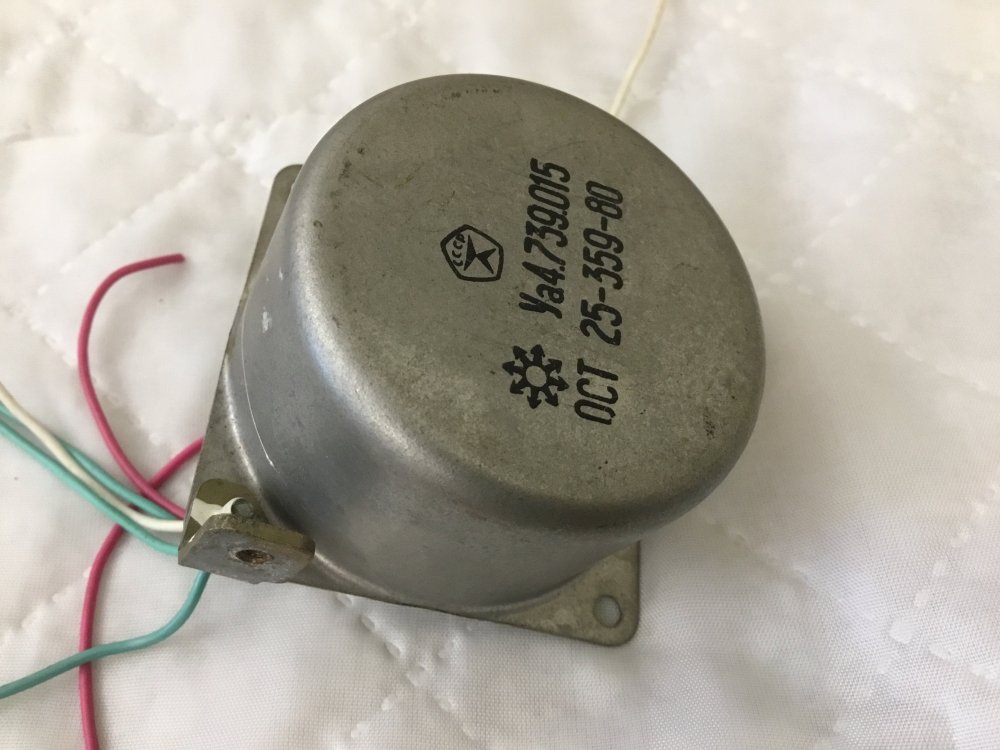

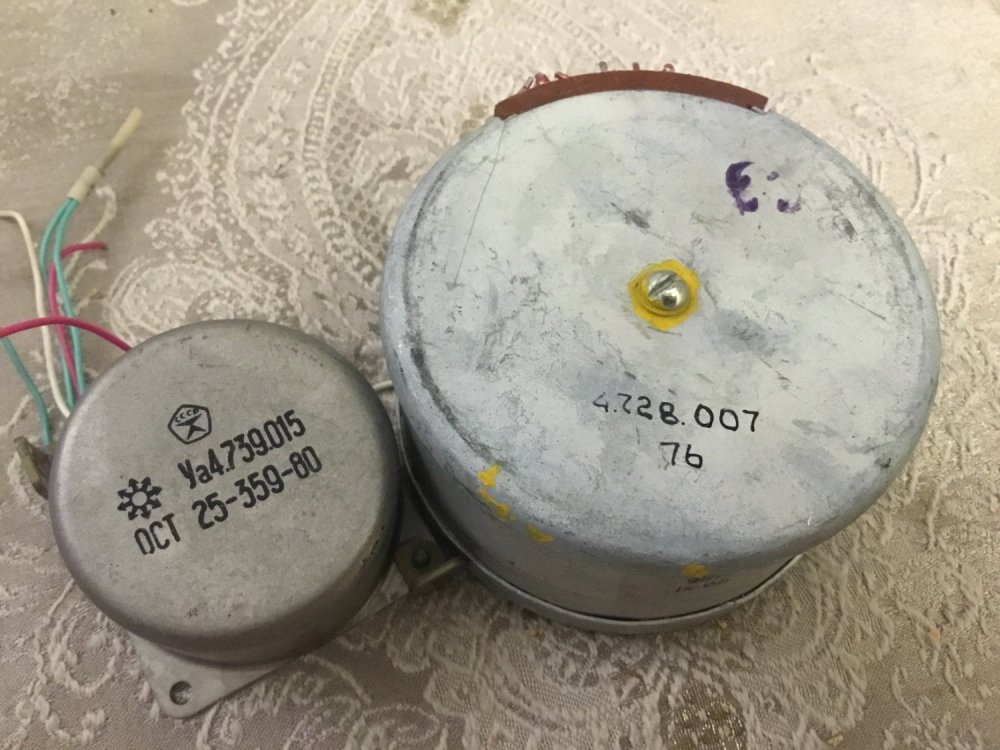

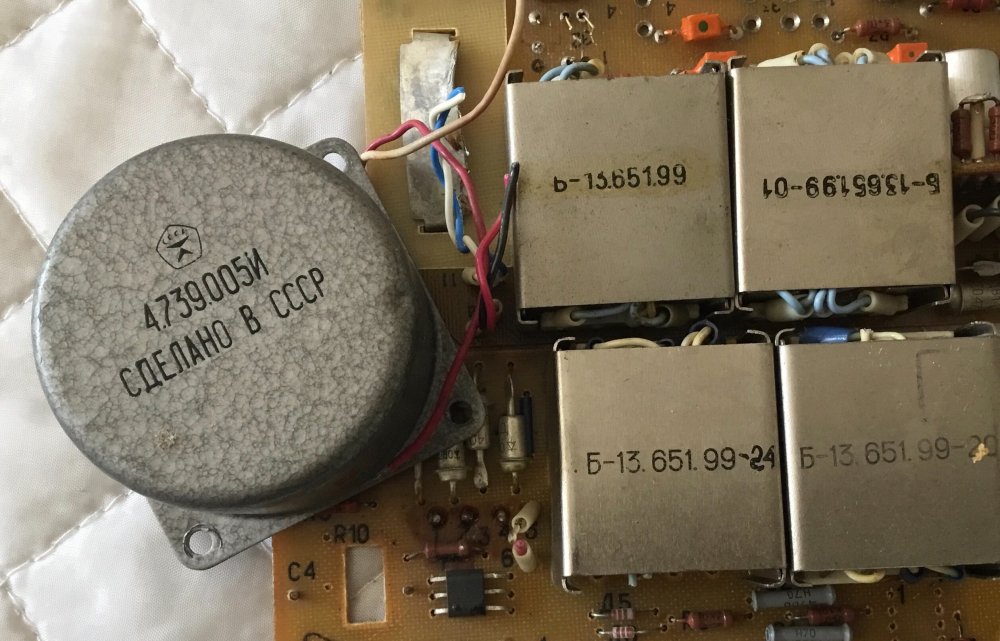

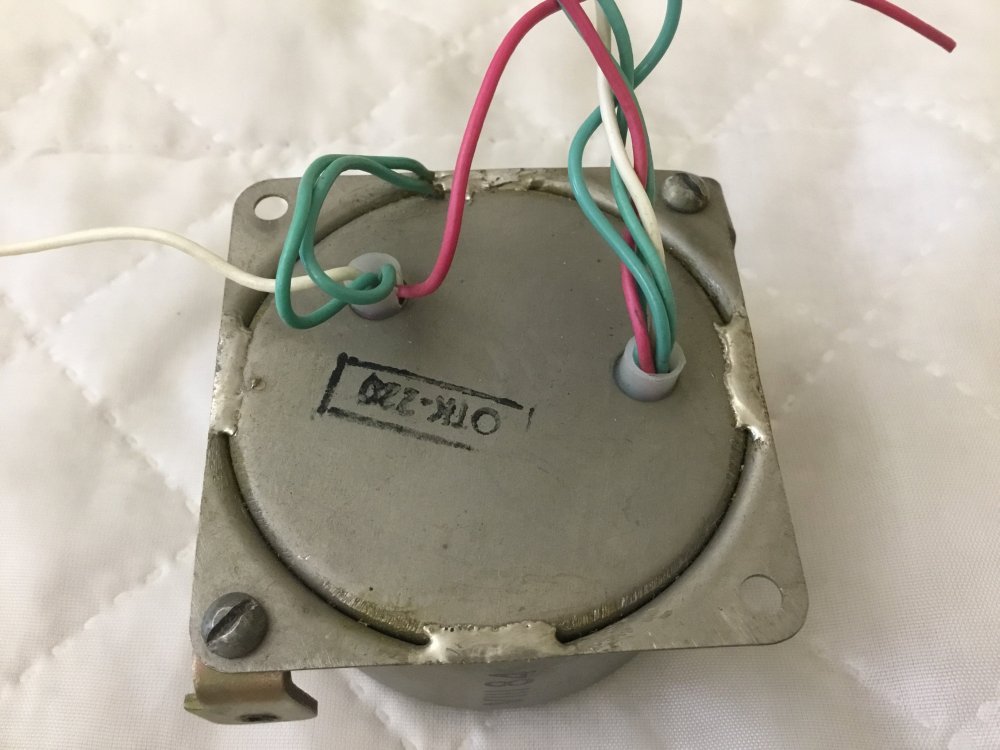

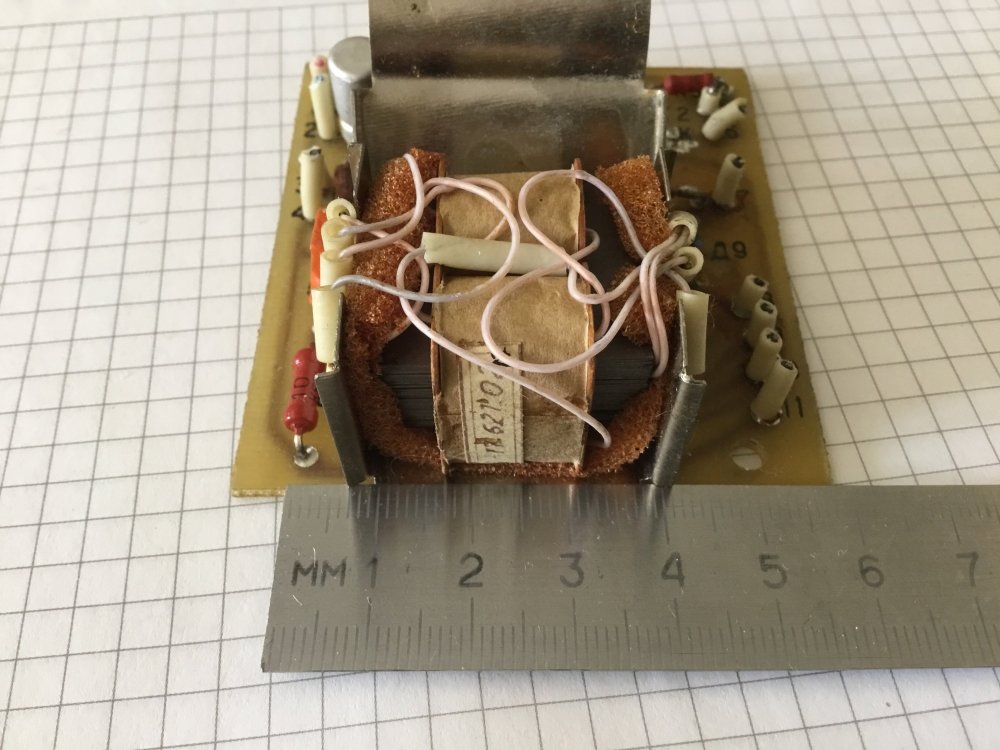

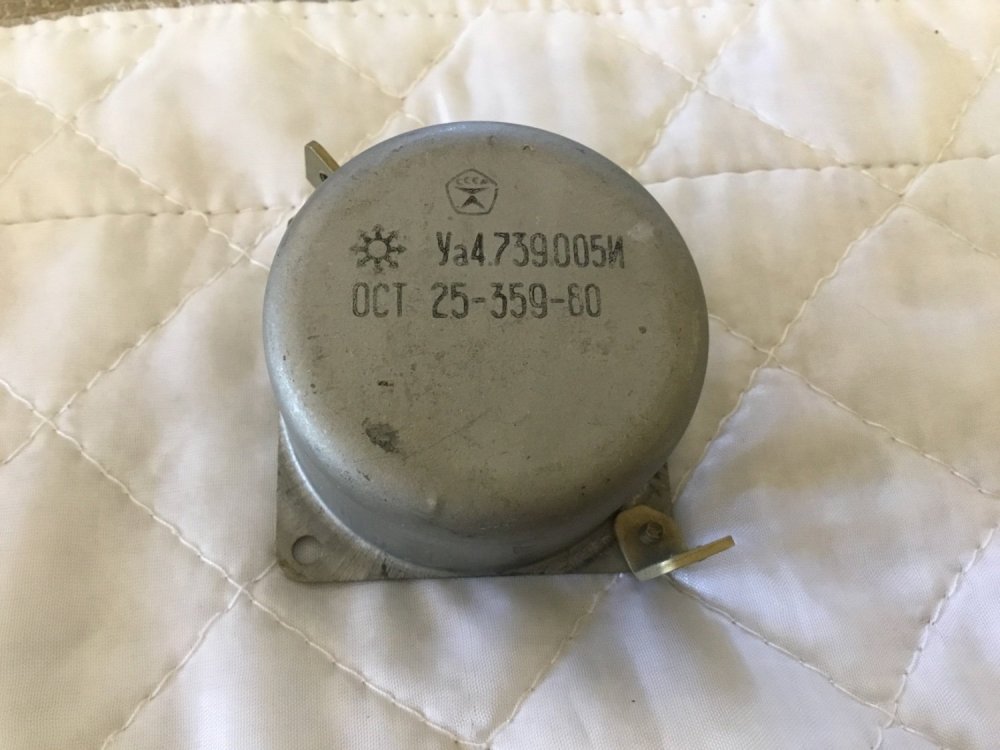

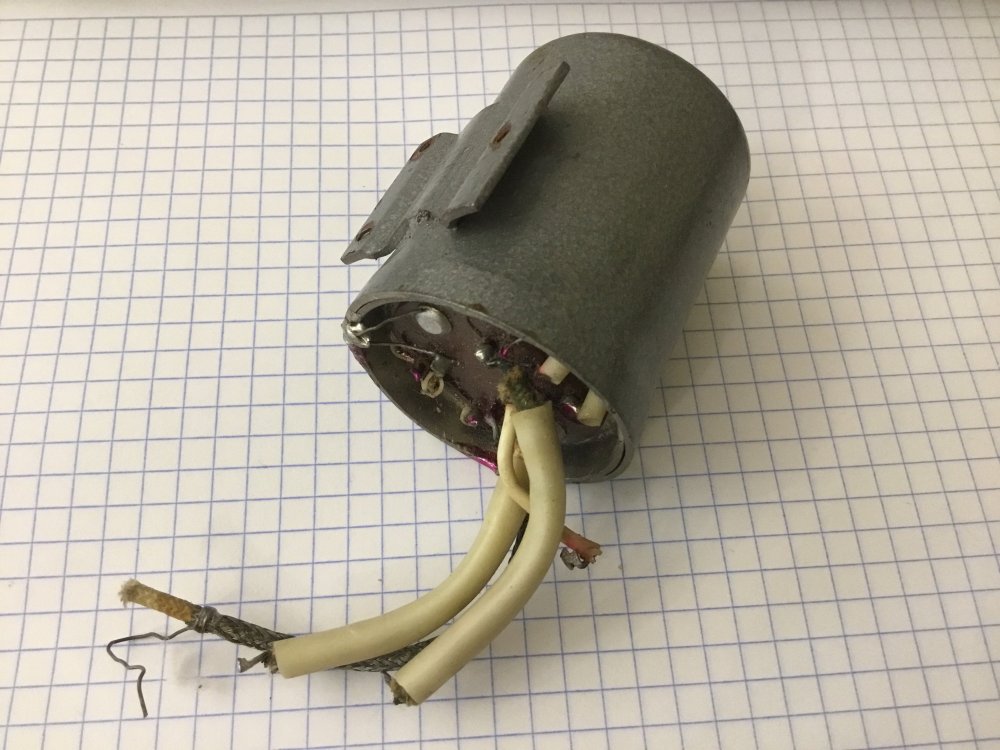

Занимался тестированием 6п41с... Достал из тумбочки новые выходники от Золотой Середины на железе М6 20ватт 5к только триодное включение. Подпаиваться не стал подключил проводками с крокодилами -один канал, а второй оставил на ТПП287 ......... Ну так триодное включение через 200 ом вторую сетку на анод .... по звуку сильно хуже ультралинейного включения..... И басы не проявились..... Короче убрал эти выходники обратно в тумбочку. Нашёл в тумбочке кстати силовик от Золотой середины на 300 ватт мощности. Заказной ..... но когда пришёл ....ушёл в тумбочку, так проект уже был реализован на чём то другом. Если лампа 6п41с не играет, значит режимы не те по анодному питанию. Линейный стабилизатор позволяет снизить анодное напряжение - просто подкрутив подстроечник. Правда пришлось поменять радиатор на транзисторе. Подстроечник на фото видно тоже. Пришлось снижать 60 вольт. Транзистор легко держит такую нагрузку - главное радиатор поставить соответствующий. Выставил Анод-катод 190 вольт...... Но и напряжение на катоде упало до 34 вольт, то есть ток всего 44 мА, а не 60 как должно быть по паспортным данным. Также анодное напряжение на драйвере 6ж4п упало 42 вольт, а текущий режим -это 50-60 вольт. 40 вольт тоже играет, но звуку этот режим чуть хуже..... По идее для такого напряжение надо уже анодный резистор ставить 75 кОм вместо текущего 82кОм. Коэффициент усилителя в целом снизил процентов на двадцать на источнике пришлось громкость добавлять. Описание звука на ультралинейном включении 6п41с на номинальном анодном напряжении 190 вольт и получившемся катодном токе 44 мА. Звук выровнялся по балансу. Излишние ВЧ ушли, а Басы проявились ..... можно сказать в стандартном количестве для данной акустики.. На номинальном режиме - в целом звук приятный..... И даже слегка помягче чем у 6п43п на номинальном режиме ...... Но тут надо понимать - драйвер слегка вышел из оптимального режима . Но загасить пришлось 60 вольт на анодном напряжении и 6 ватт пустить в тепло.... Транзистор в линейном стабилизаторе держит по паспорту до 30 ватт. То есть всего на 20% его нагрузили по мощности. Что знали, то и снова к этому пришли - по мощностным и звуковым характеристикам 6п41с - проигрывает 6п43п-е. Если посмотреть на аналогичные макет с 6п43а-е в первом сообщении на этой ветке видим, что оптимальный режим по звуку для 6п43п-е 240 вольт анодного в ультралинейном режиме и 41мА катодного тока.... Коэффициент усиления в целом по усилителю с таким же драйвером больше, а накального тока потребя почти в два раза меньше и по габаритам меньше..... Если принять даже , что по звуку в итоге играют более менее близко друг к другу, то 6п43п-е сильно предпочтительней для использования. Похоже на этом у меня интерес к 6п41с и закончился ...... и купленные лампочки 6п41с пойдё в тумбочку на долгое хранение. В принципе и на 6п41с - можно получить ОЧЕНЬ хороший звук - по итогу звук вытянулся почти до идеала по микротембрам и детальности...... Там дальше влияние будет уже за входными трансформаторами. И да, звук в ульралинейном однотактном включении на номинальных паспортных режимах на лампе 6п41с мне понравился больше, чем в триодном или пентодном(тетродном) включении. Далее скорее перепаяю панельку выходных ламп на макете на 6 пиновую ..... Мысли крутятся о 6п13с, 6п31с, EL36, E235L. 6сu6-тоже давно хотел попытать. Давно купил, а так пока и не послушал. Хотя у человека, у которого их купил - было мнение, что наши 6п31с играют лучше на своих режимах, чем эти Райтионы.. И отдельно мысли лампах 6W6GT..... Это не 6v6gt(аналог 6п6с) -в свое время купил, обманувшись в индексе ...... А они по накалу в два раза больше потребляют , чем 6п6с, а мощности всего 22 мА и вторая сетка всего 150 вольт держит..... и вот лежат красивые такие новые в коробочках... -
Ну так есть усилитель на 142ЕН5 или из этого ряда. :) попадался где-то -
Однажды допереключался, задумал поднимать напряжение импульсного БП в такт музыке, в итоге усилитель стал практически не нужен, играл сам БП :) -
Вспомнилось что питание выходного каскада переключалось от уровня на выходе автоматически , с целью снижения рассеиваемой мощности. Там под 200 Вт усилок был быстродействующий.
-
Может и Ямаха, тему сам маэстро создал, мол, гляньте, чего изобрел, в конце ему указали на прототип лохматых годов, скорее всего тему прикрыли, "но осадочек остался".
-
Да там подписано, просто контуров резисторов не прорисовало , точнее размазало.
-
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Чем богаты. Это кстати не Kenwood, а Yamaha. Но идея та же: у всех транзисторов смещение разное. Искать на Веге, как и в любом другом форуме достаточно бессмысленно, если не знать точно где. Выдаст 100500 страниц. -
Проектировал усилок на дипломе , в классе G. Сейчас даже не вспомню , но там несложно было. Что-то похожее и переключалось питание через диоды в выходных цепях. 40 лет не надо было, потерлось :) Выходной усилитель векторного дисплея для ЭВМ ПО «ЛУЧ» выпускало. О, «Графит» называлась.
-
-
Нашёл фото старого своего проекта ...... как ни странно SE 6AU6 (импортный аналог 6ж4п) и 6п41с в триодном включении с фиксированным смешением. Выходные трансформаторы от "Золотой середины". Кенотронный выпрямитель. Конденсаторы ROE, резисторы- AMRG, MP930 WELWIN. PГ- Phizer. Короче комплектующих не жалел - не взлетело. Потом переделал на E235L. Всё стартовало с такого Потом переросло в такой вид А в итоге потом переделал сперва в SE 6F5+EL36 А потом в SE 6Q7G+E235L разные варианты комплектации с подстройкой под разные лампы
-
По выходным трансформаторам , вместо которых использованы ТПП287-127/220-50. Им катастрофически не хватает индуктивности. Они очень хорошо прорабатывают ВЧ и СЧ, а НЧ почти нет. НА тестовых записях, где бас должен заполнять всю комнату имеем баса со спичечный коробок..... Он есть но его ОЧЕНЬ мало, и он не "тут", а где то "в дали" за колонками. Опыт интересный и они в сто раз лучше играют , чем ТВЗ 1-9 и им подобные с такой же индуктивностью первичной обмотки. Если честно, то проработкой деталей и микротембрами я был восхищён, НО...... нет басовой основы. Что обидно для такого размера железа. А я такие трансформаторы перематывал в однотактные трансформаторы и знаю какие там есть басы. Там правда меди в два раза больше. Зато ВЧ помехи пролетают в акустику только так. Решил сперва собрать вариант, на котором остановился в прошлый. И вдумчиво посмотреть "по элементно", что же вносит основной вклад в борьбу с ВЧ помехами - с игольчатыми выбросами. Схема собрана , аналогично схеме в первом сообщении на этой ветке, только Лампа 6п41с, катодные резисторы 760 ом. И поставил другой транзистор в электронном дросселе - поискал чего есть в наличии и проходит по напряжению...... Вариантов то, оказалось, совсем нет. Нашел вот только p5NB40 - держит 400 вольт и 4,5 А - мне хватит. Добавлено по анодному питанию - электронный дроссель , импульсный дроссель 0,056ГН, анодных конденсаторов 150 мкф +470мкф+470мкф..... А также к ним шунтов МКР и слюда в серебре "СГМ" - 3000 пф. ПО накальному- питанию синфазный дроссель и СГМ 3000пф. ПО сетевому питанию - ферритовые кольца на провода. По сетевому питанию помехи лезут в источник и через него в сигнал источника. Основной вклад в борьбу с игольчатыми выбросами вносят ....... конденсаторы "СГМ". Вот они прям убирают почти полностью. Пробовал вместо них ставить конденсаторы других марок - подавить игольчатые выбросы не удавалось...... Ещё хорошо работает -фольговый полистирол... но его у меня на нужные напряжения - 350 вольт просто нет(вернее не осталось - истратился весь на проекты). В итоге получилось довольно хорошо вычистить выходной сигнал на колонки. Это с учётом выходников из ТПП, которые сами почти не давят паразитные ВЧ. Некоторые доп элементы , по сравнению с прошлым проектом не поставил. Так как полученный результат, на данном этапе макета, полностью устраивает. А без дополнительной навески на этом диапазоне измерений осциллографа были игольчатые выбросы на полтора квадрата вверх и вниз от оси. Далее буду копать запасы нормальных выходных трансформаторов..... В крайнем случае на триодный режим всё перепаяю. Трансформаторы ТПП 287 - можно только на макеты поставить, если ничего нет другого. Да...... жаль, классные трансформаторы, но для использования в качестве выходных для однотактного применения в ультралинейном включении НЕ ГОДЯТСЯ. Но сам попробовал и сам сделал выводы для себя.
-
-
-
-

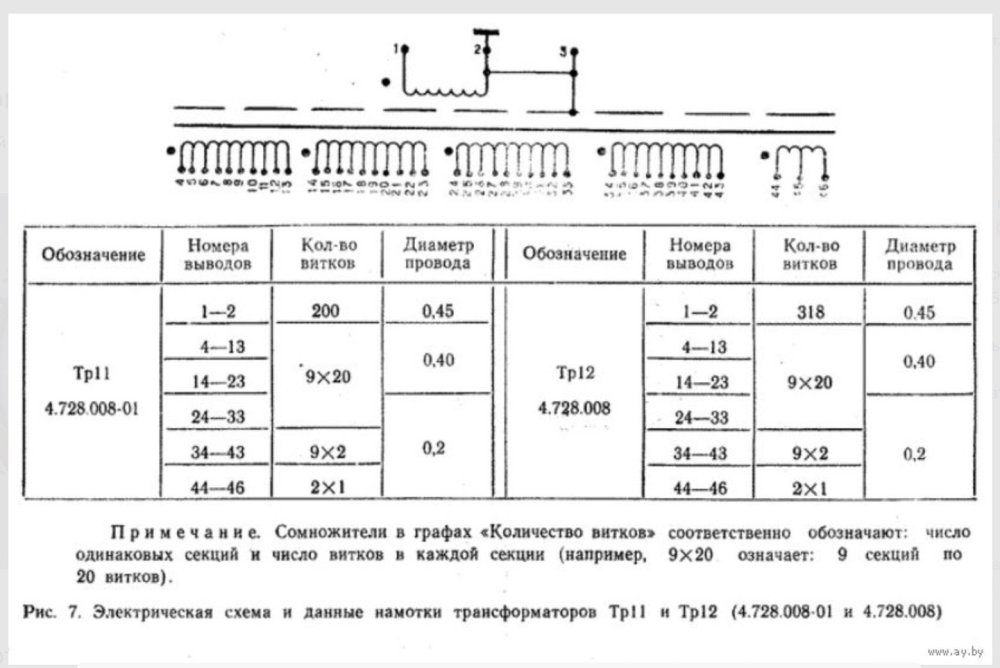

Это так криво заквотировалось. Извините... Не сомневался, что у вас хорошо. Или нет. Непонятно. Если внимательно читать: одно делает Дима, другое - Алекс. Да и какая разница. Из оригинальной документации:
-
-
