Платы для сборки винил корректора.

U.L.F.
 Share

Recommended Posts

U.L.F. Proficient

U.L.F.

Posted
Posted

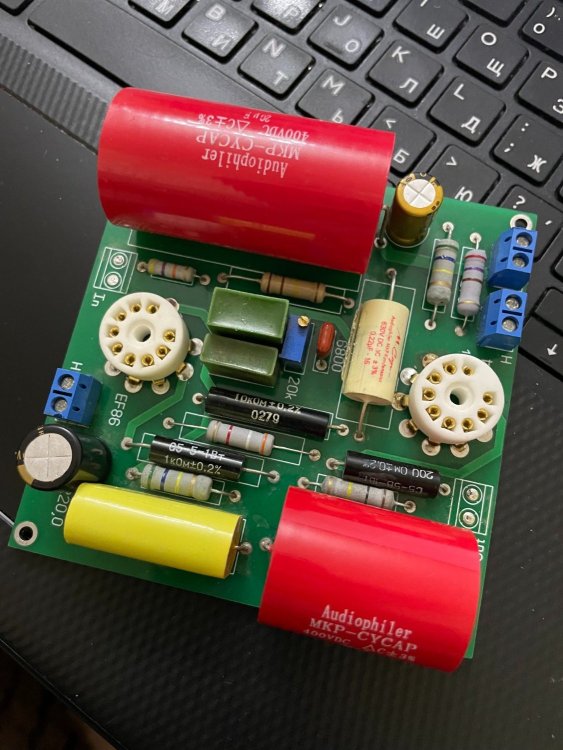

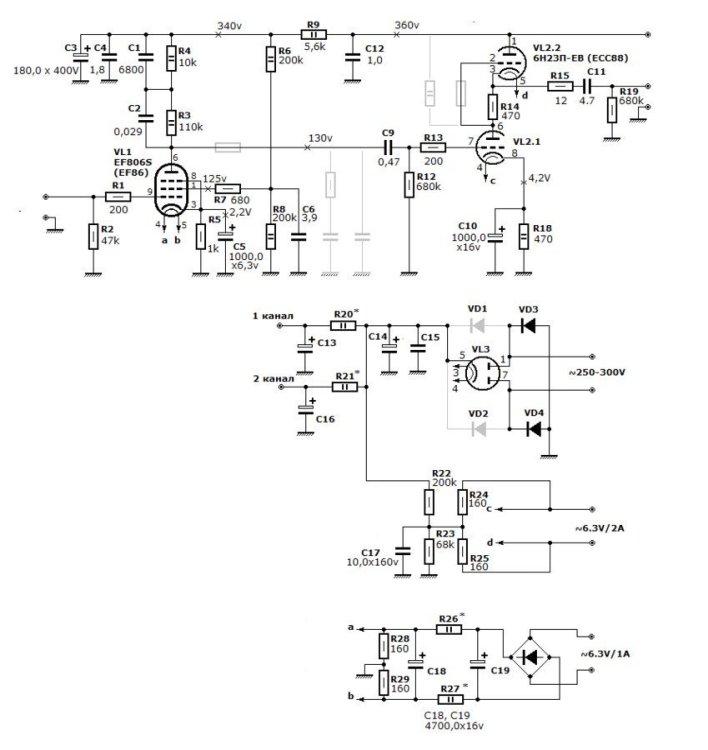

Продам платы для сборки того самого винил корректора, который именовали "Народный Комиссарова", он же корректор Торреса, Пузанова и ещё Бог знает кого в разных интерпретациях. Это корректор с коррекцией в аноде входного пентода, но там есть место и для коррекции между каскадами. В данной версии плат предусмотрено питание от пальчикового кенотрона(кто не хочет, может на диодах собрать). Каждая плата это стерео корректор с блоком питания. Остаётся подцепить только трансформатор. Платы являются совместной клубной разработкой участников форума "Клуб Дию Аудио.ру". Обсуждение и рождение плат происходило по данной ссылке. https://www.diyaudio.ru/forum/index.php?topic=5785.0

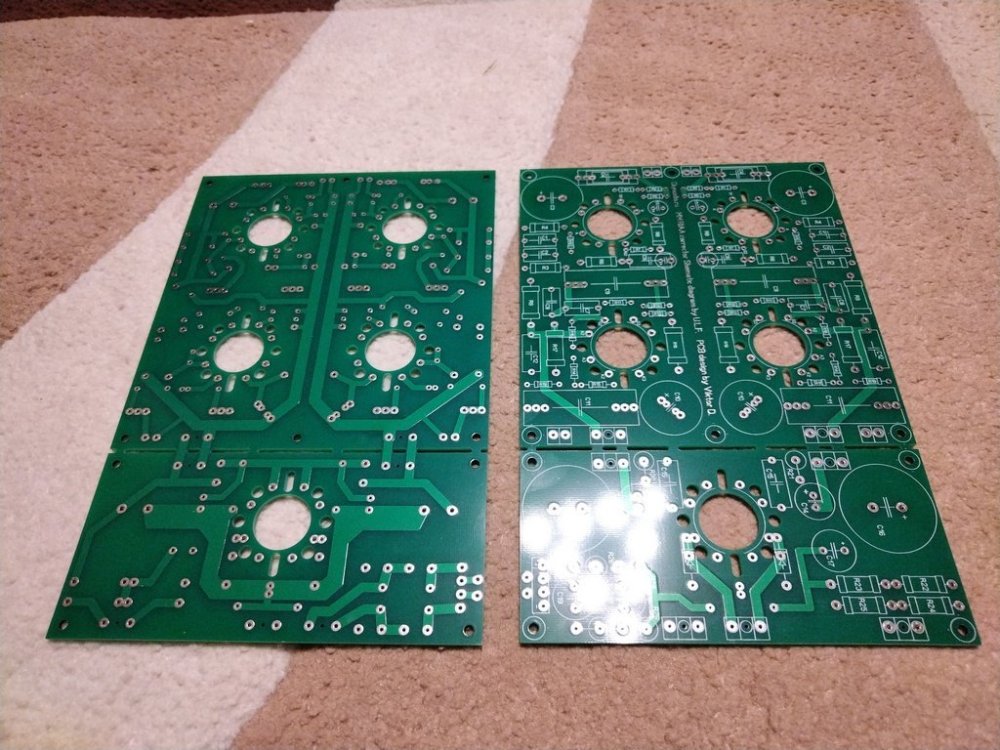

Потом платы коллективно заказывали в Китае. Платы уникальные, зеленка с маркировкой на текстолите 2мм, сделаны добротно и просторно, больше таких нет и наверное не будет. Размер 240Х160мм. Осталось в закромах 2 штуки. Цена одной платы 2000руб. Доставка сдэк или боксберри по России за счёт покупателя.



  • Like (+1) 1
alex17 Explorer

alex17

Posted
Posted

Ну вот, а я тоже заказал этот корректор, только на выходе у меня 6П14П.  Это один канал и питание в отдельном корпусе.


Timbuktu Proficient

Timbuktu

Posted
Posted

Есть такая, или даже две, помню заказывал для сидения с паяльником во время долгих зимних вечеров. Уж прошло 5 зим и так и не срослось :smile-03:

U.L.F. Proficient

U.L.F.

Posted
  • Author
Posted
16 часов назад, zolman сказал:

Как помню Пузанова -Комиссарова  ef86+6н6.Может разновидность?

На платах ни слова про Пузанова-Комиссарова. Эту схему собирали тысячи людей, Пузанов один из них, как и я в том числе. Каждый делает в своей интерпретации. Платы позволяют это в полной мере.



Объявление закрыто, продано.
