В 06.07.2024 в 20:48, Vitalii сказал:

Если сообщество не возражает, буду выкладывать здесь схемы, может фотки своих усилителей. Сам всегда с интересом изучаю с хе мы различных гитарных и не только, усилителей, может и мои кому интересны будут.

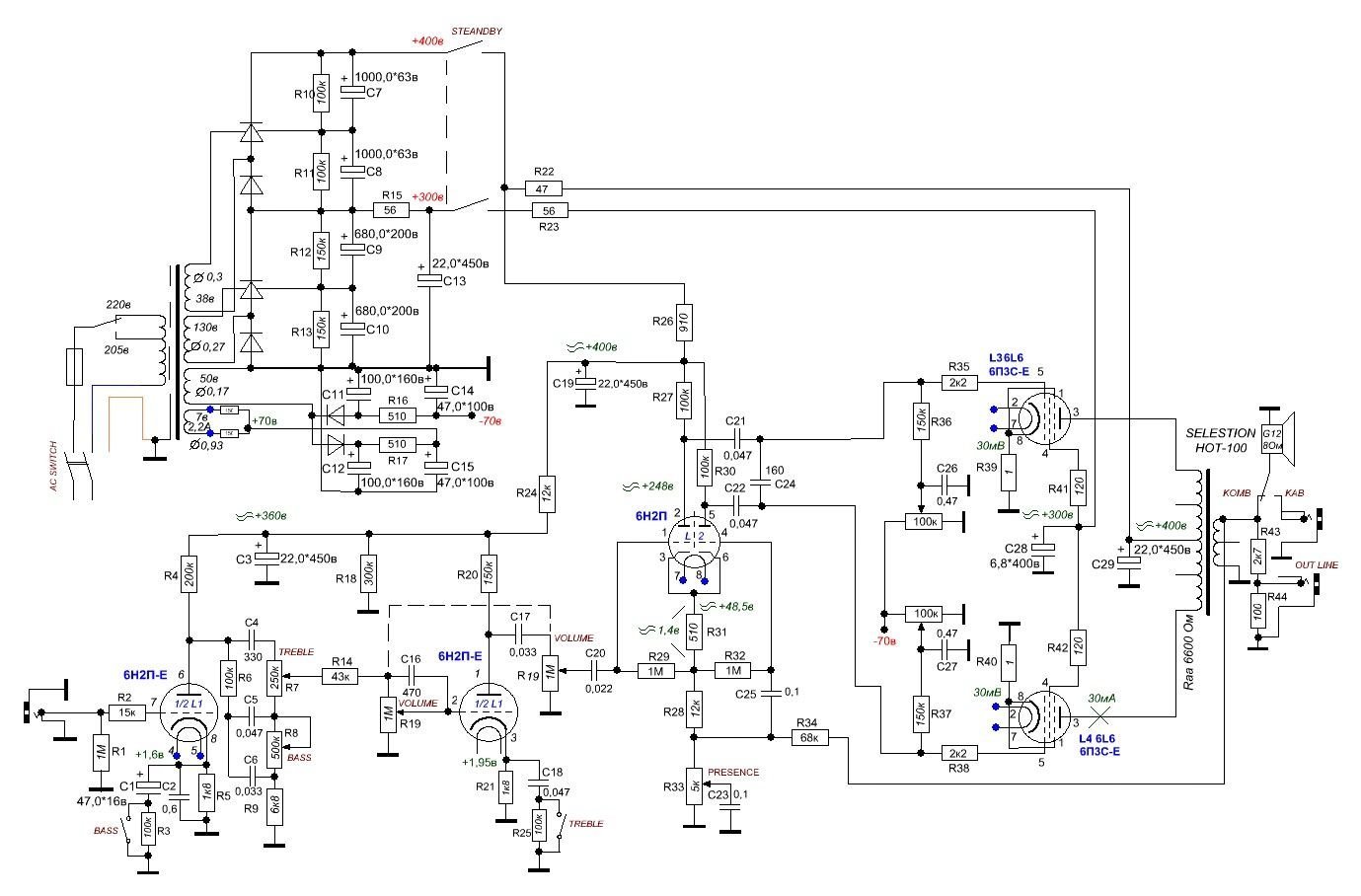

Вот схема уже собранного на шасси и испытанного в деле, клин яркий, чистый, на перегрузе звук бомба.

 Если будет интересно потом сфоткаю и фотки выложу.

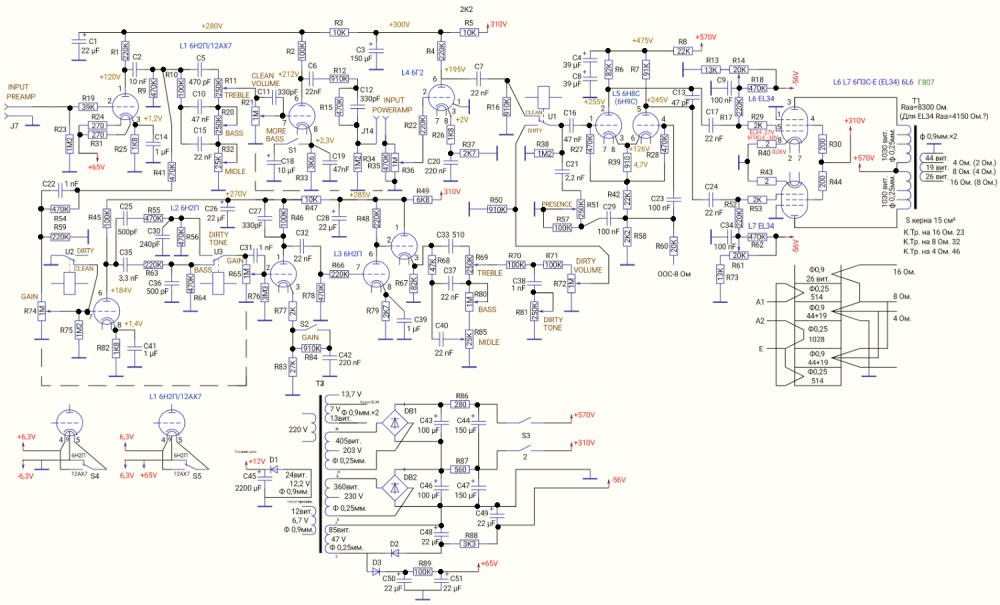

Доброго дня. Задумал собрать его. Возник вопрос - я правильно точки соединения нарисовал (особенно интересуют темброблоки)?PPEL34.png.ac12f0ed235cef01a119c3aeb332aee5_2.thumb.png.5f234b3ec3932be05e8b7b248acae62a.png

Posted

Просмотрел, да точки соединений проставлены правильно, R51 надо ставить на 100 кОм, а R57 в этом случае исключить, у меня на момент сборки не оказалось в наличии 100 кОмного поэтому поставил на 250.

  • Thanks (+1) 1
Posted

Переключатель по накалу с 12AX на 6Н у меня стоит на первой лампе, по второму варианту. Пробовал варианты с 12AX7 и 6Н2П-Е так же 6П3С-Е и EL34,звучит по разному, что лучше, не скажу, все варианты хороши.

  • 3 months later...
Posted

Vitalii, доброго дня.

Продолжайте тему со своими изысканиями, схемы гитарных усилителей востребованы музыкантами.

п.с. Тема перенесена в новый подраздел на новый форумный раздел :

Индивидуальные изделия участников NAP

:smile-33:

  • 1 year later...
Posted

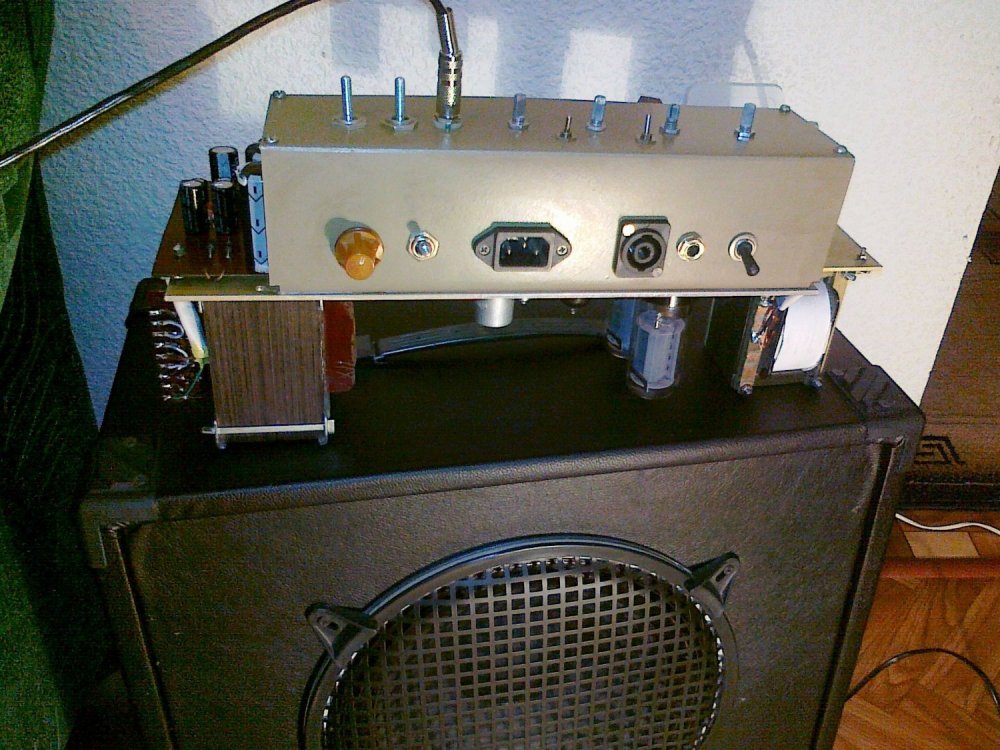

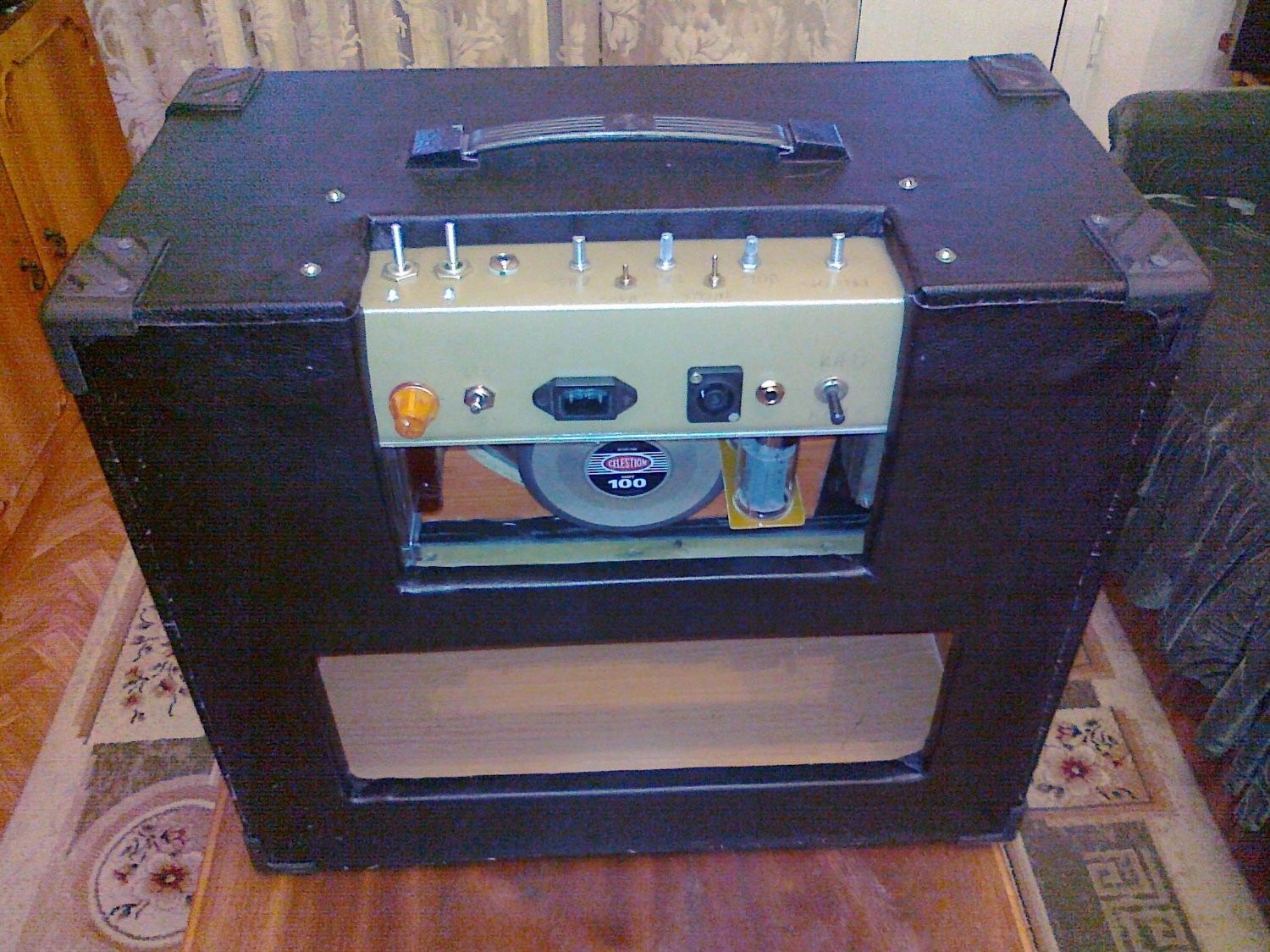

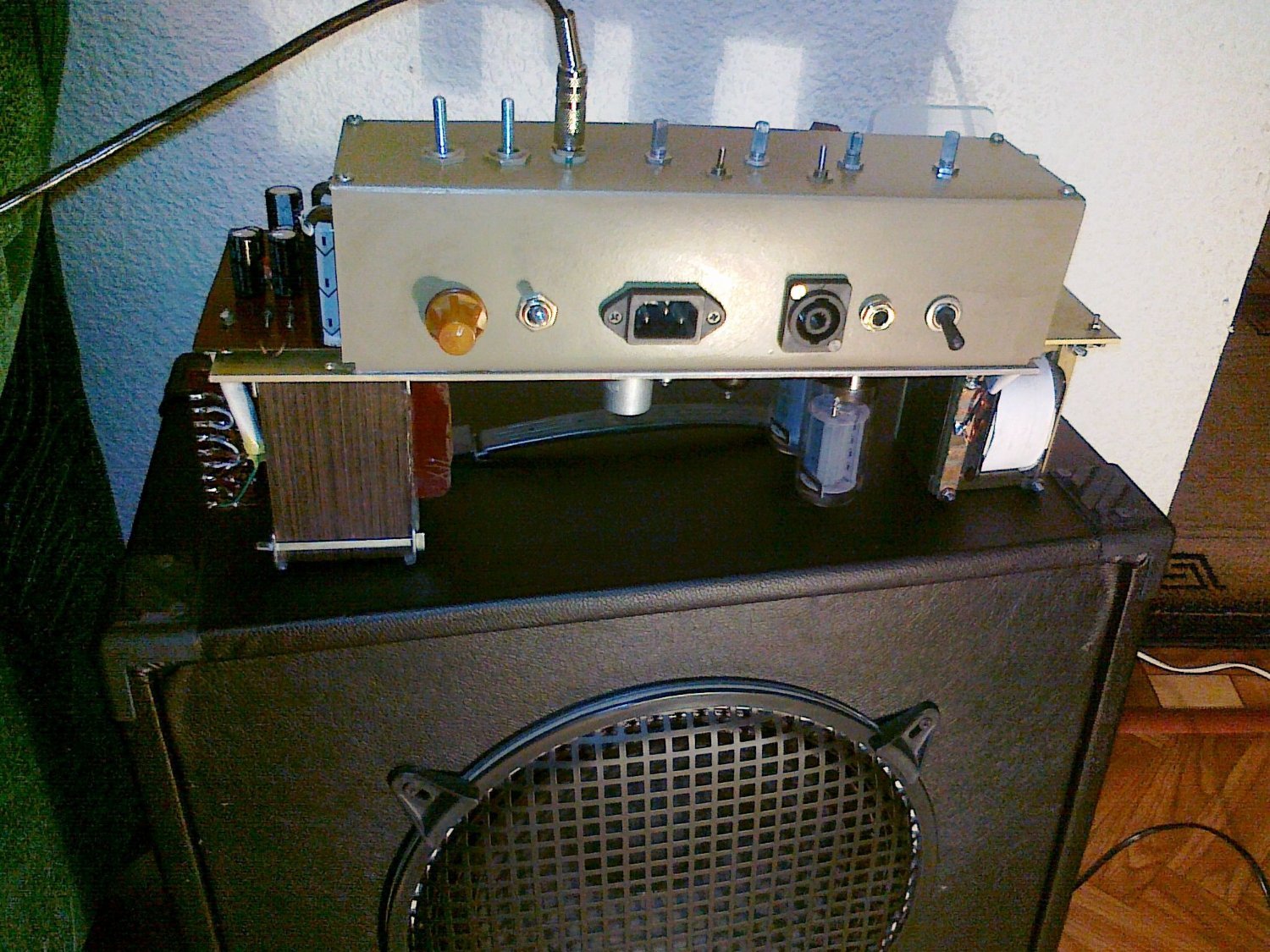

Есть в моём арсенале и такой комбик, что то типа тендера.63.thumb.JPG.12f269ae19c7a9cc4d4ac4a68fcf3b5d.JPG.thumb.jpg.84437f83f63d2b56e0d39e0030d25fc1.jpg.thumb.jpg.ed3ad30f4c8b6c0938221c3a3452e77f.jpg

Всё предельно просто и по схеме, и по конструкции.

  • Like (+1) 1
  • Smile 2
