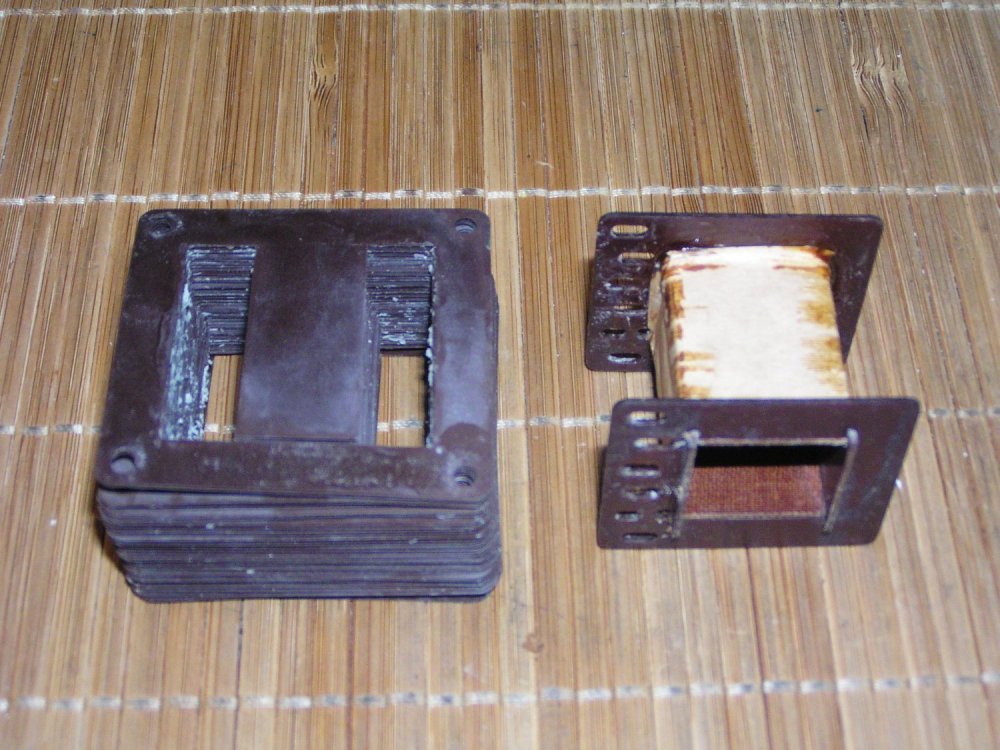

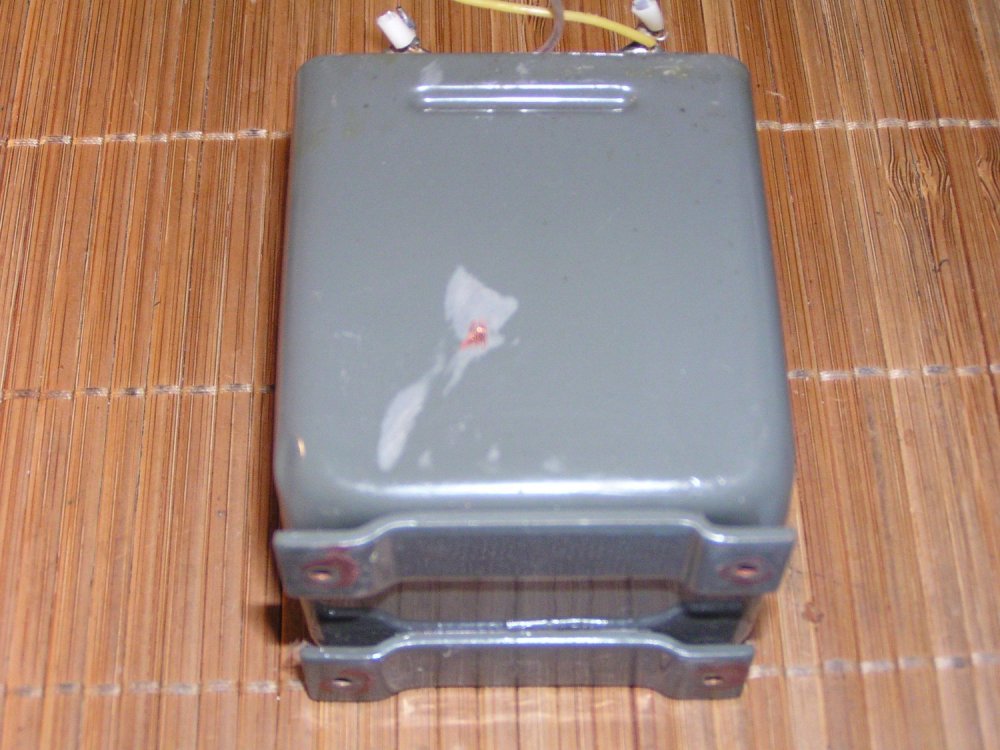

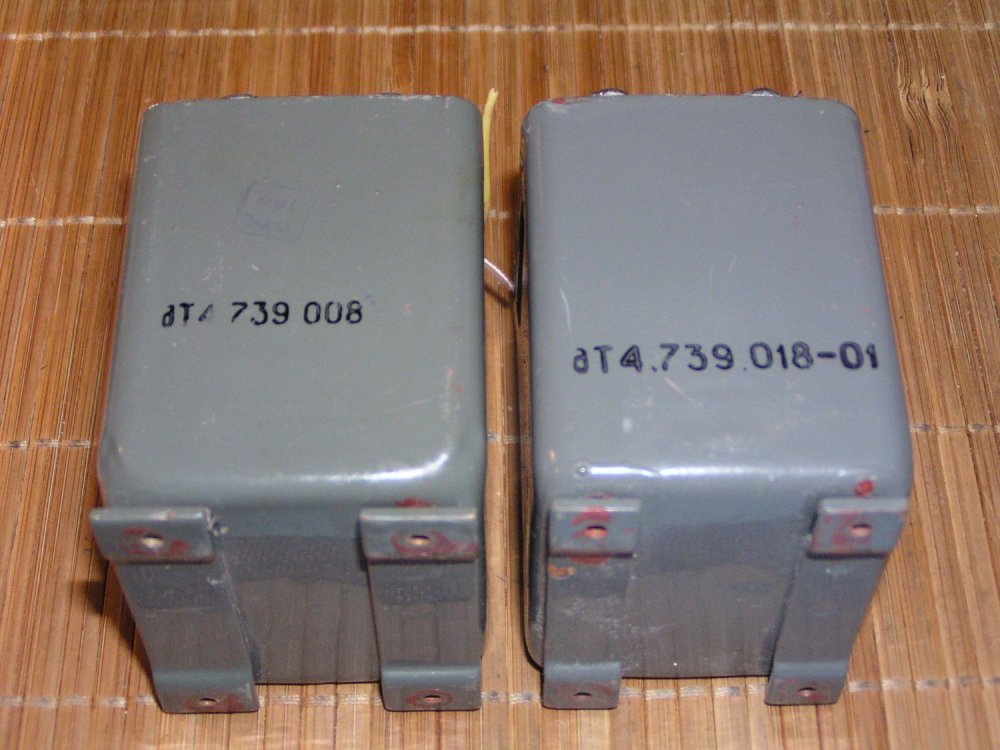

Предложу на продажу пермаллоевые трансформаторы от связной системы К-60. В запаянных медных корпусах (экранах) размером 50х65х75 мм (без выводов). Корпуса заполнены смесью парафина и воска. Внутри пермаллоевый трансформатор с размером сердечника 55х55 мм и набором 20 мм, центральный керн шириной 17 мм, окна 10,5х38 мм. Пластины Ф-образные толщиной 0,1 мм с коричневым покрытием. Материал пермаллоя предположительно 79НМ.

Цена 1200 руб/шт. Есть больше 10шт. Оплата на карту СБ.

Отправка почтой, боксберри, яндекс и пр. Самая дешевая авито-доставка.

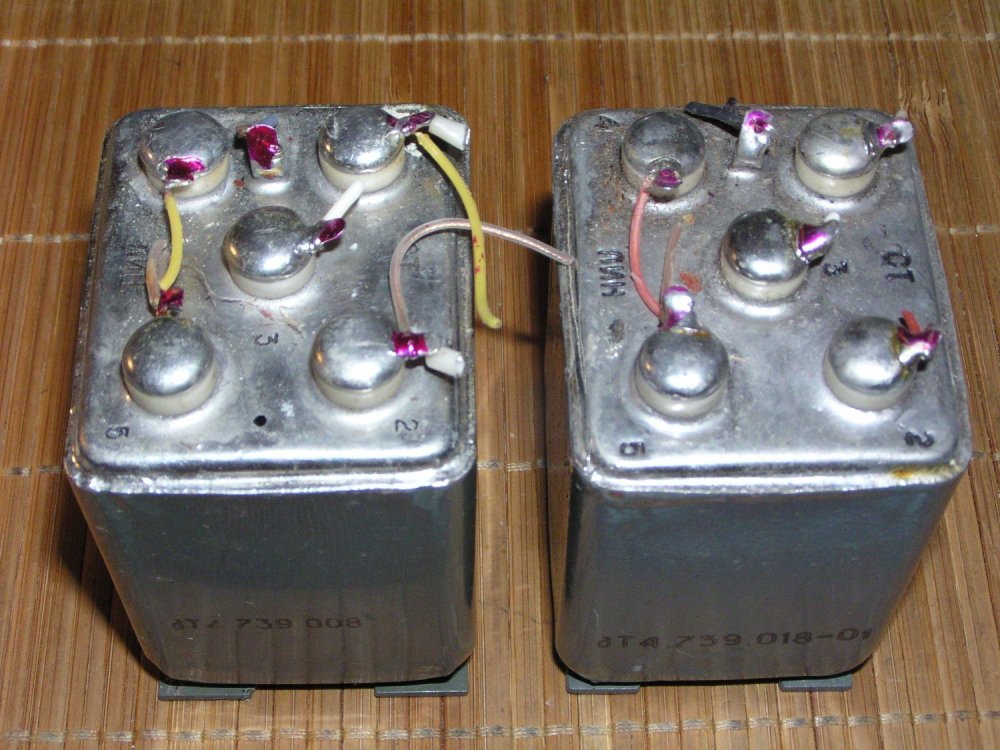

пермаллой 55х55 (4).JPG

пермаллой 55х55 (3).JPG

пермаллой 55х55 (5).JPG

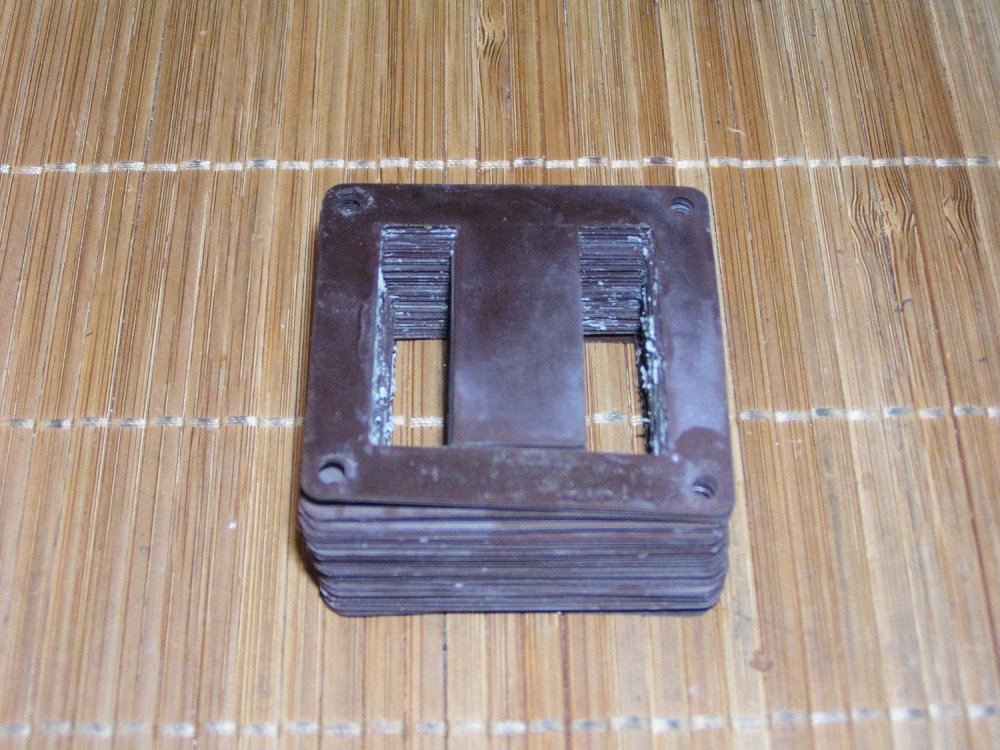

пермаллой 55х55 (1).JPG

пермаллой 55х55 (2).JPG

  • 1 month later...
  • 8 months later...
Posted

Обновлю тему.

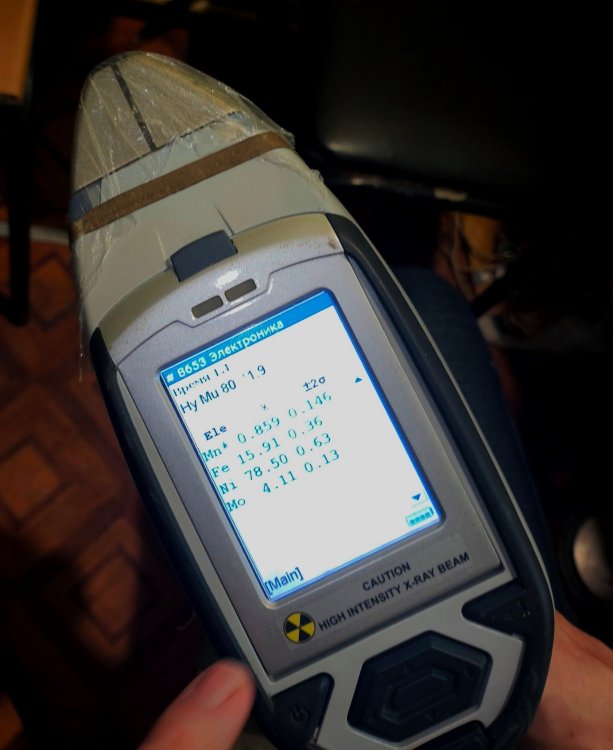

Материал сердечника пермаллой 79НМ. Это подтвердил наш коллега Шурик, проведя анализ с помощью анализатора. Результаты на фото.

По измерениям первичная обмотка индуктивностью 450 mH, сопротивление примерно 1,5 Ома, вторичная со средним выводом индуктивностью 525 mH, сопротивление примерно 1,5 Ома. По памяти провод ф0,5..0,6 мм.

Цена 2000руб/шт. Продаются парами.

Анализ пермаллоя.jpg

Posted

В теме на Sonus  Геген оставил комментарий:

Не по эхотагу. Линейные трансформаторы аппаратуры уплотнения К-60 работают в основном в надтональных(ультразвуковых) частотах, АЧХ 12кГц-250кГц, макс-280 кГц, номинальный уровень выходного сигнала -5дБ.

Выпаивать их из экрана, разбирать, разматывать, перематывать...

Posted

Задающий генератор АВУ работает на частоте 64кГц, если имеется ввиду абанентское высокочастотное уплотнение.

  • 2 weeks later...
Posted

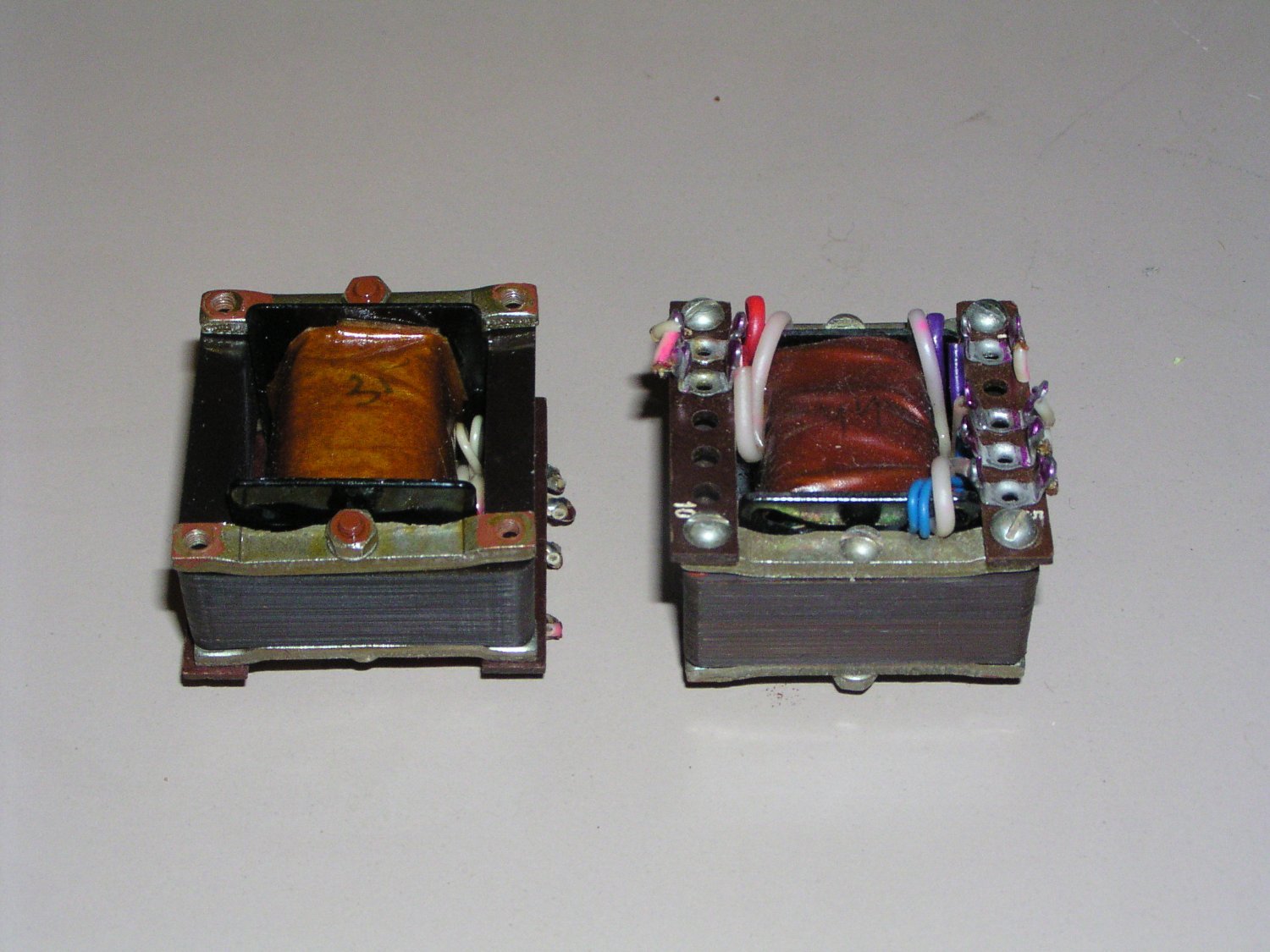

Добавлю ещё такие трансики на таком же точно пермаллое от связной системы К-60. Изначально сделаны без экрана. Размеры 42х42, набор 17мм. При наличии интереса подробнее измерю. Цена 1200руб/шт, от 4-х штук 1000руб.



Перм 42х42мм.JPG

Posted

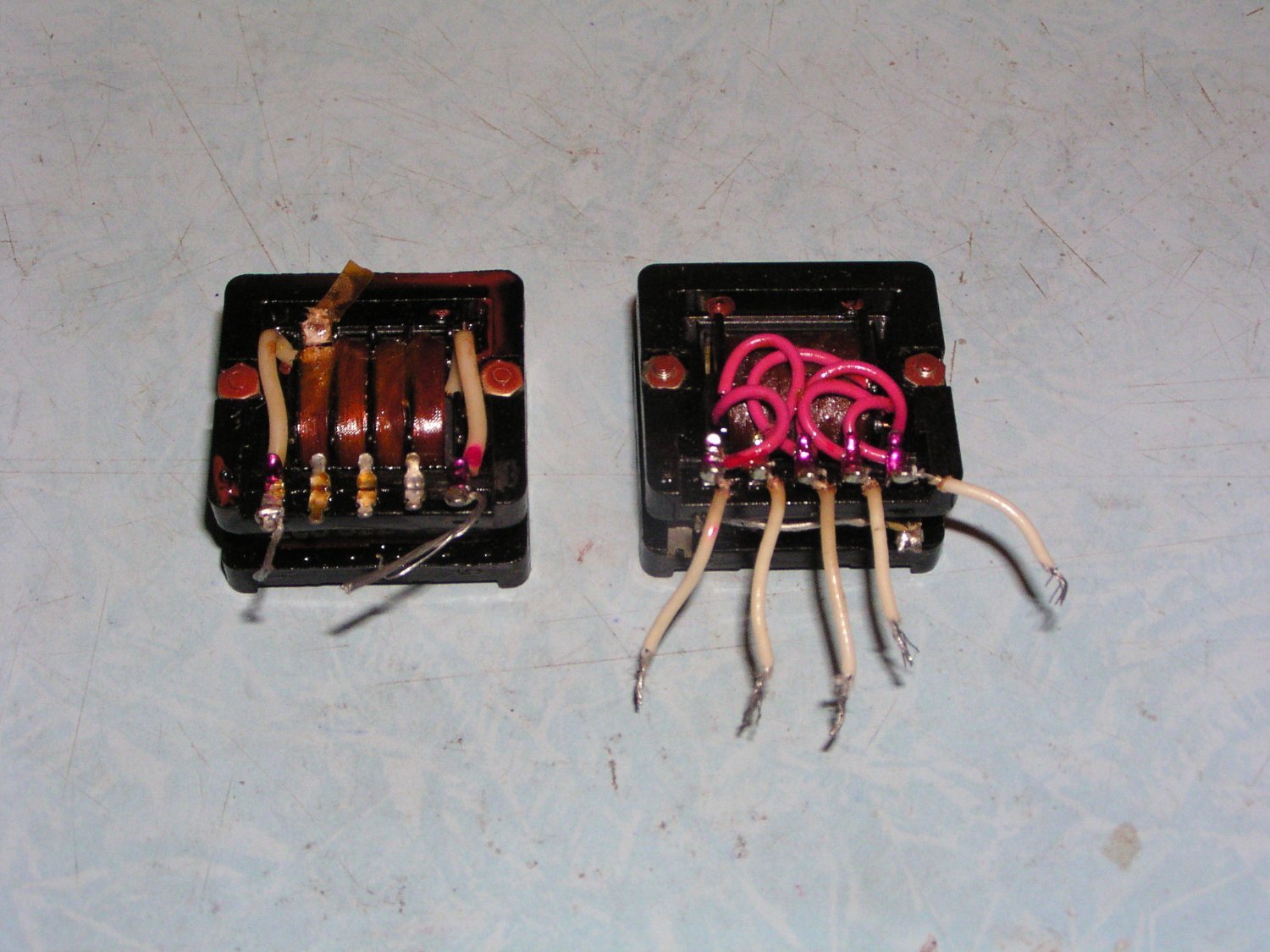

Из той же оперы (от связной системы К-60)  есть 2шт совсем мелких пермаллоевых  трансформатора. Пока изучаю спрос.

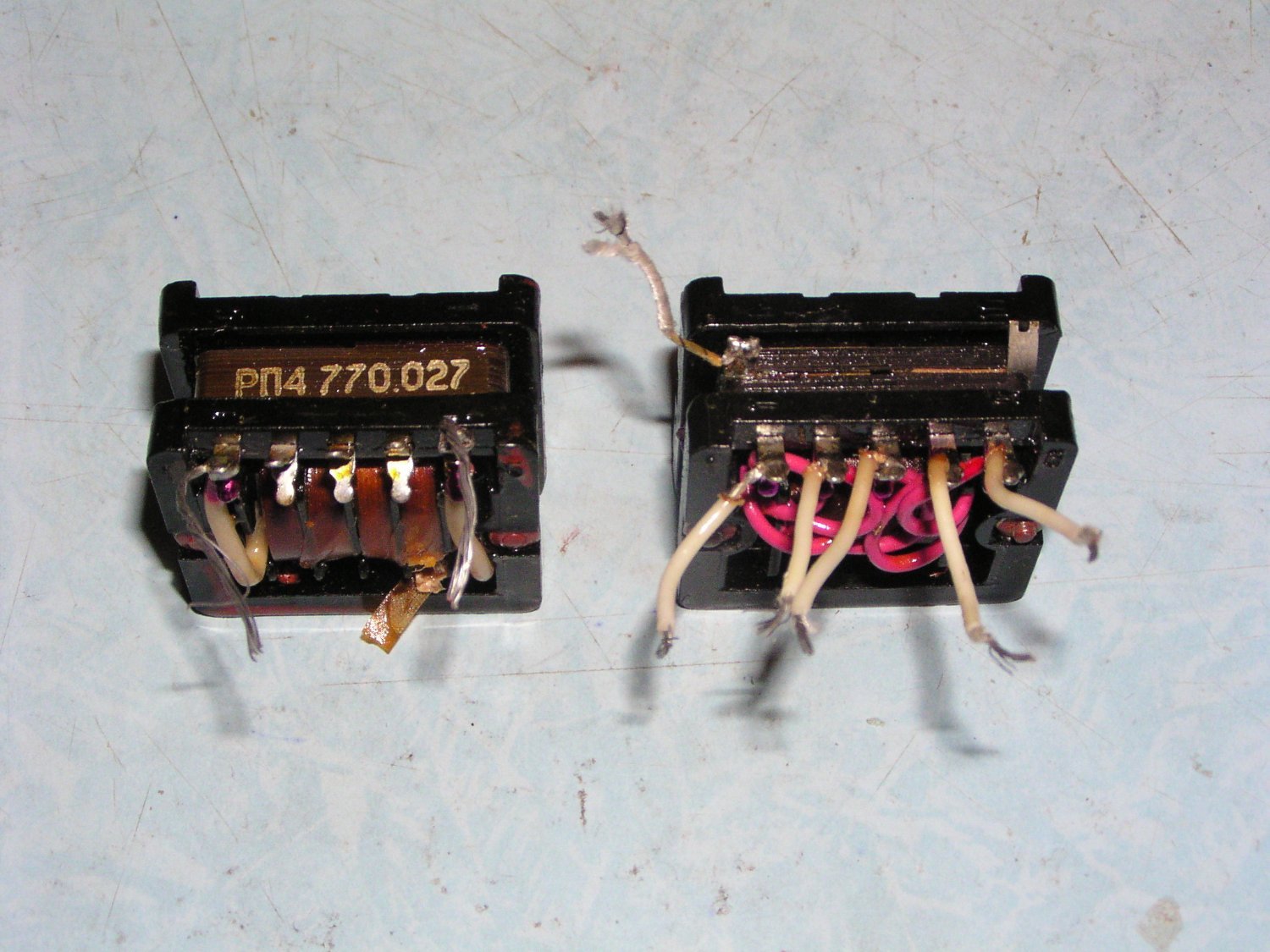

1 вид, маркировка РП4 770.027. С одной обмоткой, каркас секционированный, размеры по магнитопроводу 30х30мм, набор 7,8мм. Обмотка достаточно толстым проводом, индуктивность 9,6 mH.

2 вид, маркировка под лаковой изоляцией плохо читаема. Размеры по магнитопроводу 30х30мм, набор 6,5мм, разделенный пополам похоже экраном(к нему подпаян провод). 2 обмотки, одна из них со средним выводом. Индуктивность одинарной обмотки 12,7 Н, обмотки со средним выводом  1,5+1,5 Н или 4,9 Н общая.

Цена 750руб/шт



30х30 перм (1).JPG

30х30 перм (2).JPG

  • 3 months later...
Posted

Выбыли:

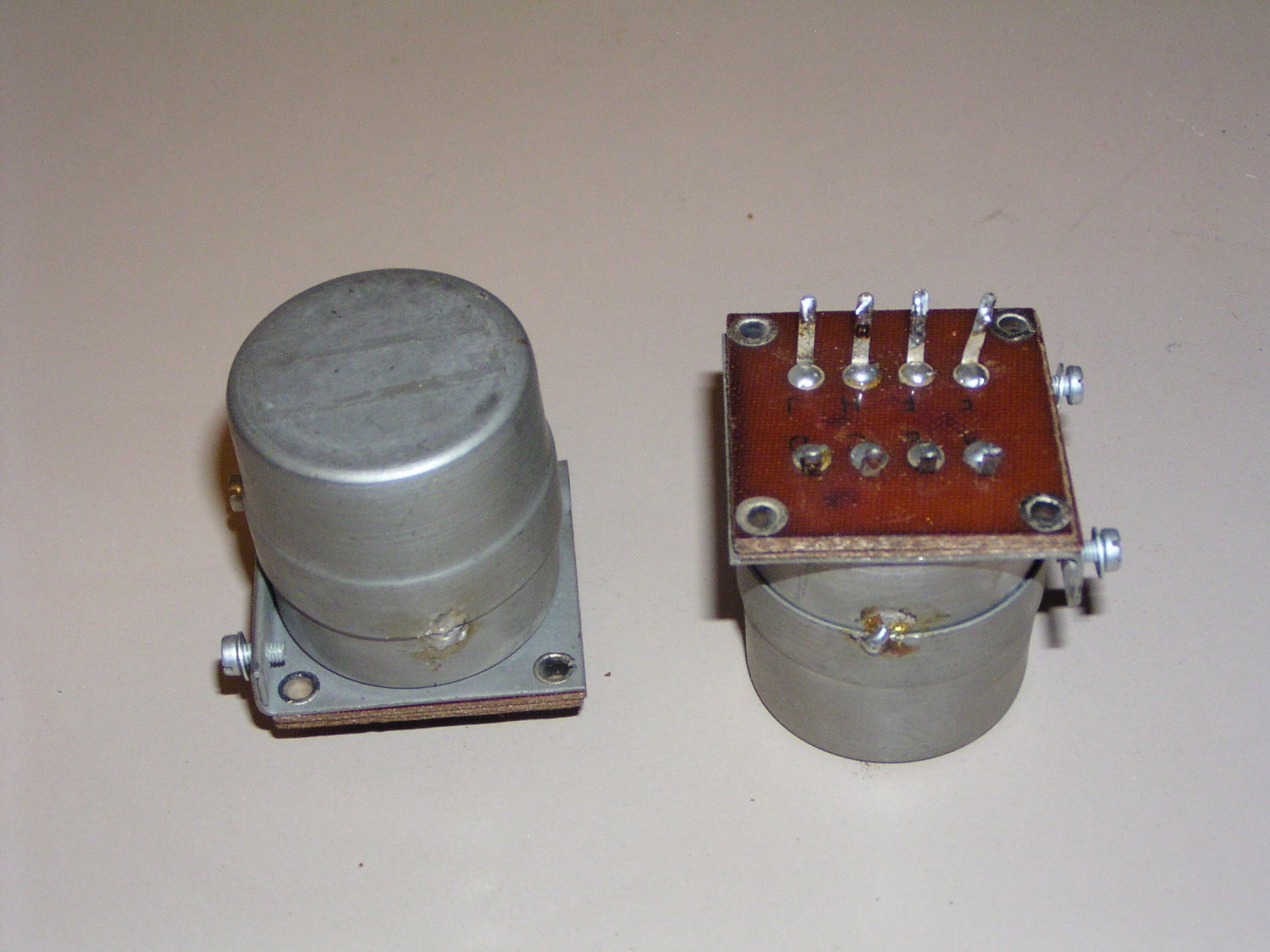

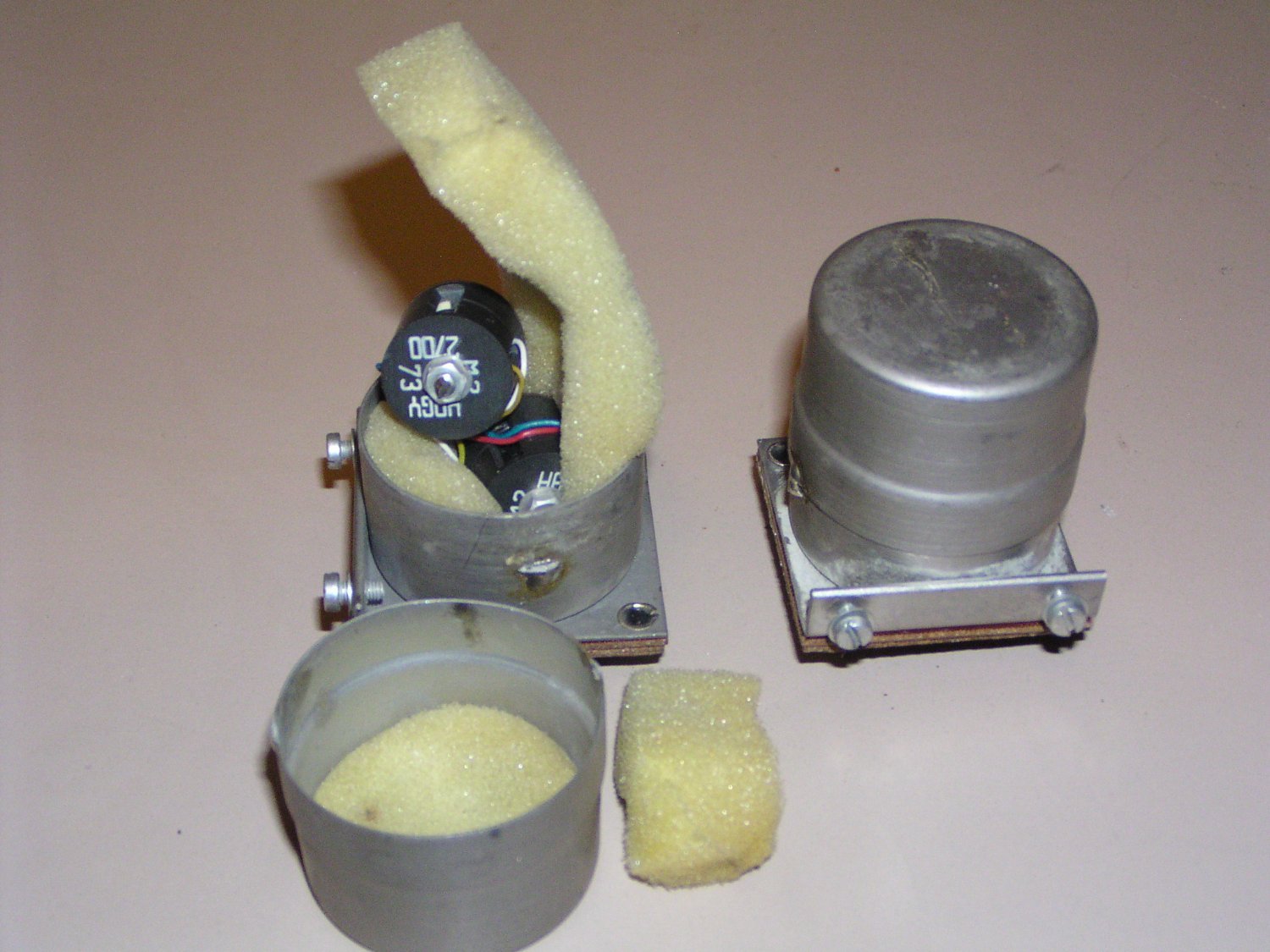

- Входные микрофонные трансформаторы от усилителя-микшера BEAG

- Пара пермаллоевых трансформаторов с размером сердечника 55х55 мм. Ещё есть...

Остальное актуально.
