Возможно и так , хотя по габаритам он довольно таки большой , может конечно сам сердечник имеет большие габариты , а меди мало на нем . Так то Андрея торы по габаритам значительно меньшего диаметра получались . Я при заказе ему указывал нужные напряжения по переменке , и максимальный ток , который я измерил в усилителе так же по переменке , умноженный на 1.2 , для некоторого запаса . Фоток к сожалению не сохранилось , есть видео на ютубе , могу ссылку приложить , если это не идёт в разрез с правилами форума .

Немного офф топ , но все же. Есть контора , выпускающая ламповые усилители , арт аудио лаб , в их рр усилителях стоят силовые торы якобы их намотки , так вот эти торы точно "кривые" Очень сильное поле от них во все стороны , не только по оси , они ставят его в усилителе за отдельной металлической перегородкой , на которую ещё на болтах крепятся ещё несколько листов трансформаторного железа , и все равно это не спасает . Довольно таки значительный фон 50 герц в левых каналах ( тор стоит как раз напротив драйверной лампы левого канала ) Переделывал их несколько штук на торы Андрея Питерского , после замены тора фон полностью исчезает, при этом я эти доп железки экранные тоже удалял , так как у них острые торчащие края , и несколько раз резал о них пальцы . На фото те самые железки . И да , ток хх у их торов огромный , лампа накаливания на 40 ват , включенная последовательно в его сетевую обмотку светится довольно таки ярко , при условии что лампы из усилителя удалены .

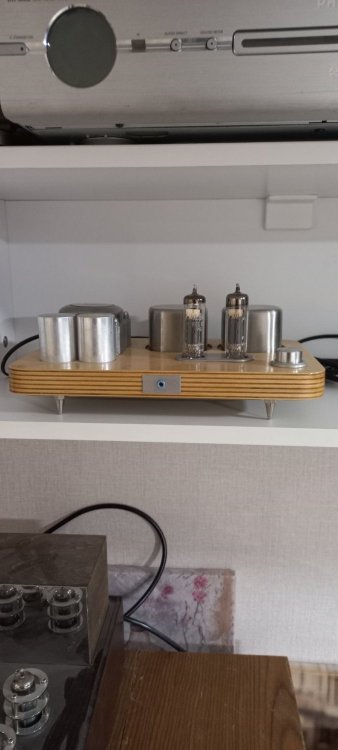

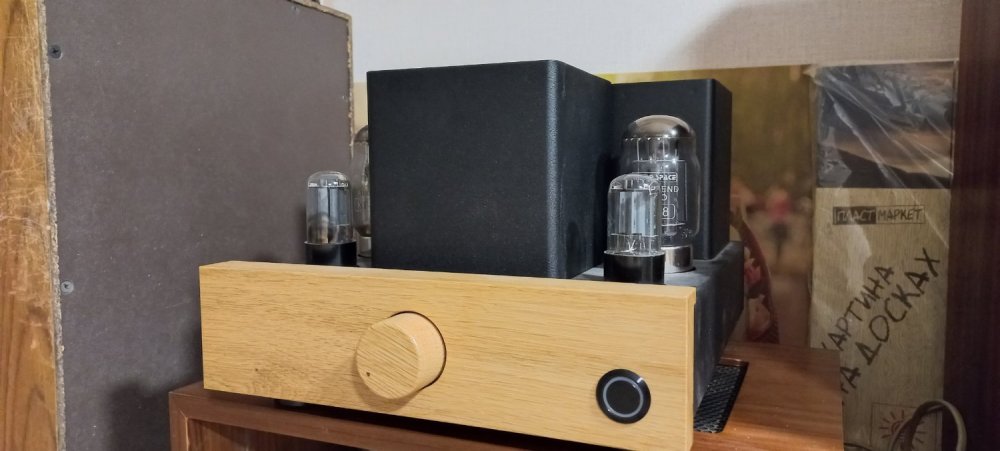

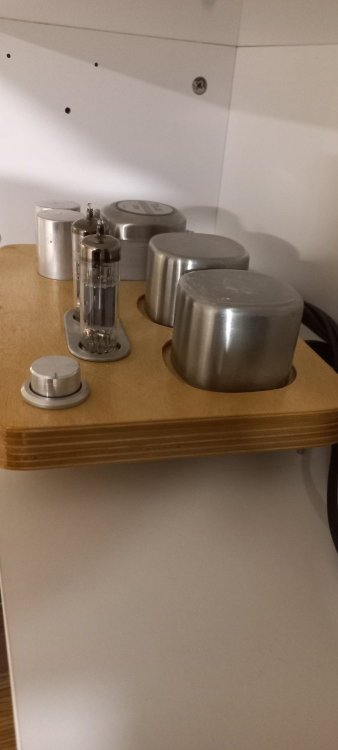

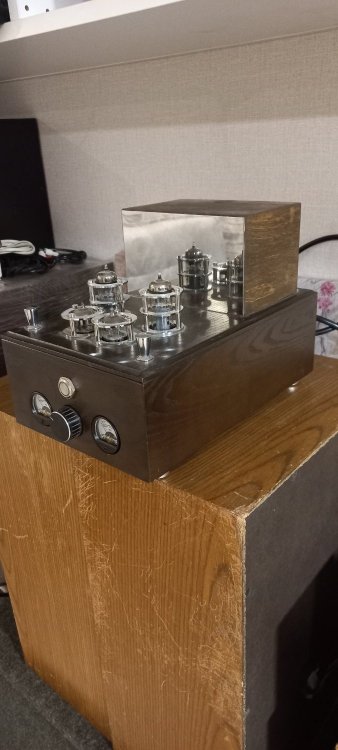

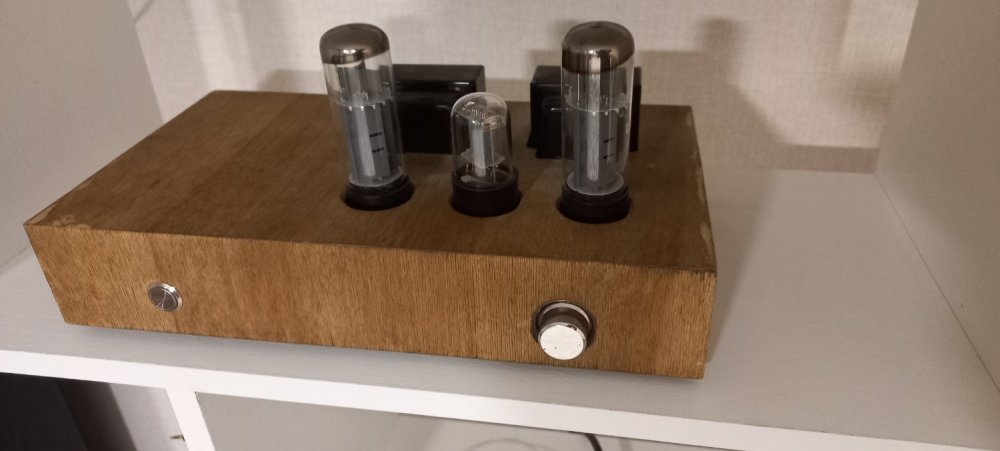

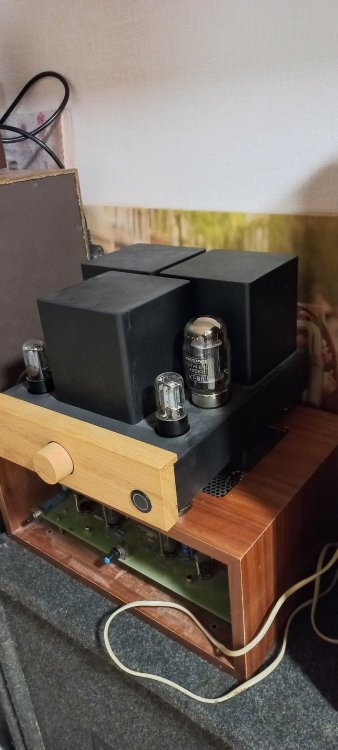

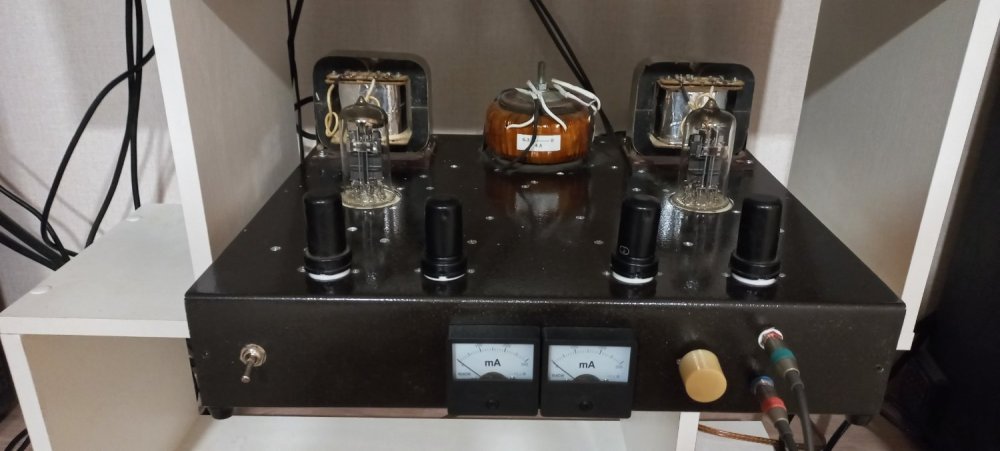

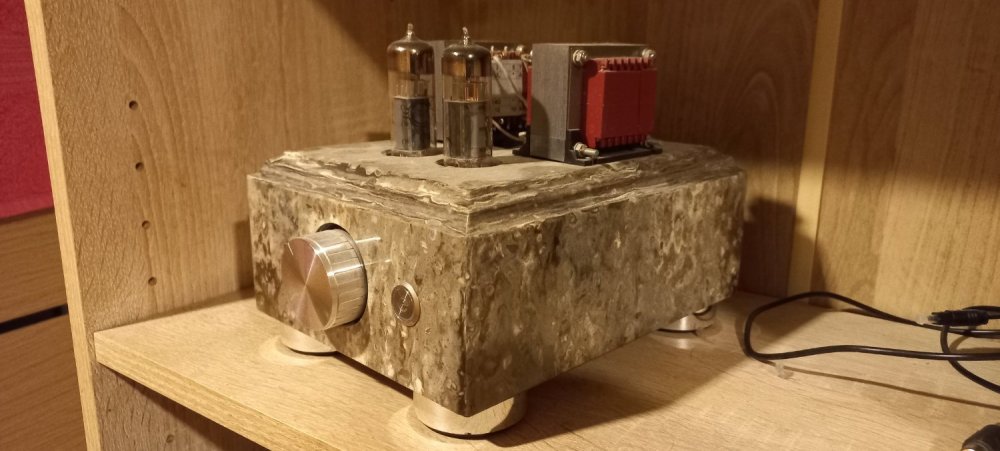

Ну схема по идее предложенной ВКН на предыдущей странице . На дешманских китайских твз макет , звучит так что не хочется выключать . Хотя есть усилители на ECL82, el84 , el34 , kt88 , 6с41с , 6п36с и на 6с33с . И несколько фабричных импортных . Все они конечно по своему хорошо звучат , но этот маломощный макет звучит по своему воздушно , свободно , мягко, но при этом очень живо.

Спасибо за пояснения ! Андрей из Питера мне всегда с экранной обмоткой торы мотает.

Буду учиться у старших . Я то ещё молодой совсем

Какой удочки ? Дядьки , я с кенотронами знаком только по готовым заводским апаратам , сам только пару раз на них бп собирал , и оба раза были негативные впечатления . Сейчас хочу вновь попробовать , но по советам и рекомендациям опытных дядек. Эх , да бог с ними .с кенотронами Всех с наступающим или для кого то уже наступившим НОВЫМ ГОДОМ ! Всем здоровья , творческих успехов , удачи по жизни и всего самого самого лучшего . Очень рад что имею возможность общаться с такими Замечательными людьми!

Просто абы у кого тан заказывать не хочу , а вот по тору есть где заказать проверенное .

Нет . Если только Вы возьмёте заказ ? А чем торы в питании плохи ?

Большое спасибо . Закажу тор с таким напряжением .

Собственно вопрос к знатокам кенотроноого питания . Планирую использовать 5ц4с . Под какое напряжение заказывать силовой трансформатор, что бы получить под нагрузкой 100 ма 440 вольт ?

Первые замеры Каналы немного отличаются , но я ещё не подбирал лампы , взял первые попавшийся.

Хочу выразить ВКН огромную благодарность за идею 6ф6с с непосредственной связью ! Сегодня наконец то появилось время собрать макет . Запустил в 21 00 примерно , сейчас почти 2 ночи , не как не уйду из мастерской . Сейчас в драйвере одна 6н7с , катод на земле через резистор , зашунтированный ёмкостью. 6ф6с в пентодном включении , 2я сетка питается от анодного драйвера . Ос пока только местная , с вторички твз в катод 6ф6с. Блок питания пока простой на диодах шотки. Твз пока китайские с али экспресс. Очень мягкое, но при этом детальное звучание . Выключать не хочется . За внешний вид конечно немного стыдно , но это всего лишь макет . Чуть позже будут вопросы по постройке блока питания на кенотроне .

Конечно не мне .

Не , я не об этом . Я про то что анодного мало , и каскады не в режиме , а то что тан греется , так пусть пока греется, послушаем его с нормальным анодным , а там уже решит , делать с ним что то дальше , или на авито отправить

А ведь анодное можно и приподнять немного , временно заменив кенотрон двумя диодами ультрафастами. Даже не вскрывая усилителя , в старую октальную панельку от лампы их впаять и воткнуть вместо кенотрона . Напряжение анодное подрастёт, и токи ламп тож немного ,да и сравнить звук .

Нечто похожее и будет по расположению , спасибо .

6ц4п смотрятся вообще нелепо на фоне октальных ламп . 5ц4с "кобра " Это уже решено Эстетика должна быть какая то .

Ну 6ц5с как то не серьёзно смотрятся

Вы не поняли меня , я про раздельное питание каналов . Две анодки , два кена , каждый на свой канал .

Два кена , две анодных ?

Да , 6ф6с у меня все "кобры" , других нет , потому думаю 5ц4с кобру поставить . Три кобры вряд на заднем плане , две 6н7с вряд ближе к морде . И три колпака , один по центру под силовик и дроссель , и два по краям под твз . А дросселей ставить один на два канала , или на каждый канал свой ? Если свой на каждый канал , то взаимопроникновение каналов будет меньше по идее ? Или разницы нет ?

5ц4с тянет же по току оба канала ? в баллоне "кобра" будет хорошо смотреться с 6ф6с , они же тоже "кобра" баллон

Думаю все таки пусть на каждый канал свой балон 6н7с, проще подобрать два балона с одинаковыми параметрами , да и для дизайна интереснее.

Понял . Куплю 5ц4с. Он один на два канала вполне потянет . Драйвер от него же или отдельный выпрямитель ? Определюсь с корпусом , и тогда уже создам отдельную тему . Коллективно думаю должен получиться достойный усилитель для чкствительной ас . Звук 6ф6с очень хорош !

Докладываю Резистор ооос 20 ком ,резистор катода 680 ом ( 700 нету и из пары разных собрать 700 тоже не вышло ) В катоде 6ф6с составной 1.5к+1.5к+680 ом = 3680 ом , почти указанный номинал . Ток 6ф6с в зависимости от экземпляров 42_49 ма . Максимальное выходное напряжение , до начала видимого искажения синуса 4.2 вольт на 8 , тоесть чуть больше 2х ват . Звучание очень понравилось , но владельцу уся 2 ват мало . В итоге заменил в родной схеме в катоде ел34 составной катодный на 560 ом , резистор rc цепочки драйвера с 1 ком заменил на 5ватный 2.4 ком , и запитал от него же 2ю сетку ел34. Ток ел34 упал с 70 ма до 51 ма , твз не в насыщении, жёсткость в звучании пропала , немного упала выходная мощность , но не значительно. 2я и 3я гармоники немного подросли, но звучание стало вполне приемлемым , в таком виде и отдам его . Собственно задача выполнена , всем большое спасибо за участие и подсказки. Далее , так как вариант ВКН с 6ф6с очень понравился по звуку , и 2 ват мне с моей акустикой "выше крыши" , принял решение собрать себе усилитель по этой схеме . Эти китайские твз у меня есть в наличии , соберу с ними , а потом можно будет их заменить на что то посерьёзнее. Собственно вопросов несколько образовалось Какой размер колпаков заказывать с учётом нормальных твз в будущем ? Хочу использовать кенотрон для полного феншуя , какой лучше , прямонакал или косвенного ? Так как исходя из этого надо понять с какими накальными обмотками заказывать силовой тор . И Константин ВКН , вопрос лично вам , посоветуйте анодный и катодный для 6н7с, хочу пробовать собрать с ней , их у меня много, и есть из чего выбрать , да и нравятся они мне по звуку больше чем 6н9с . Все дальнейшие действия по сборке усилителя на 6н7с и 6ф6с буду описывать тут , с выкладыванием результатов . Ещё раз всем Огромное спасибо за помощь и поддержку .
