Everything posted by Сергей Б
-
Идеология построения высоковольтных усилителей.
Сергей Б replied to Кружка's topic in Кружкин Дом's Ламповое

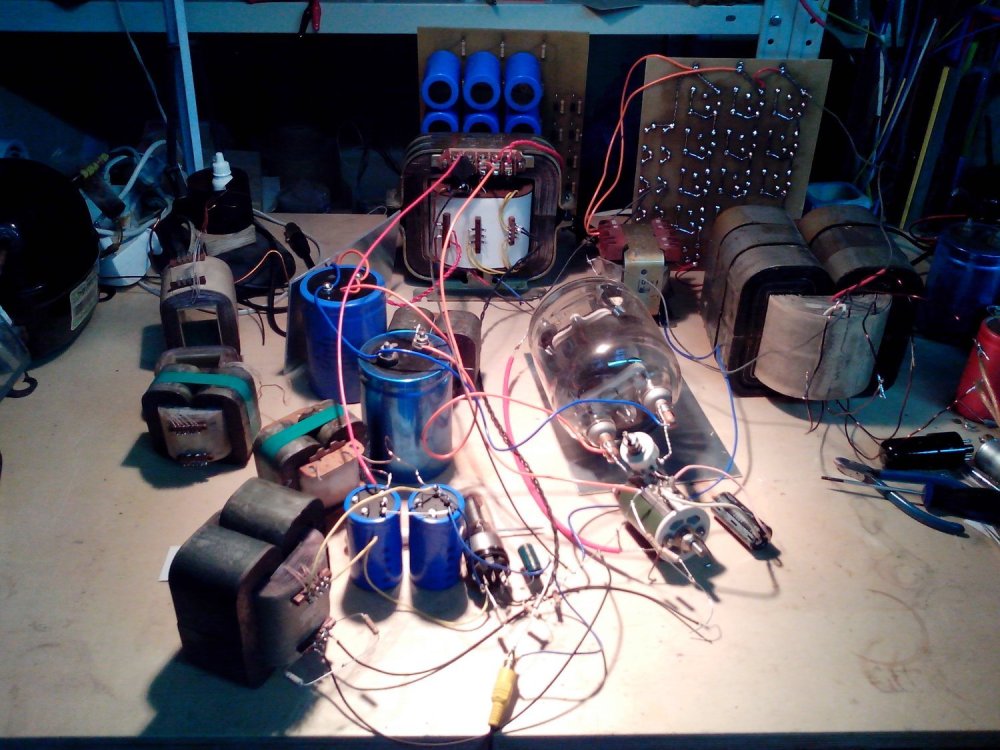

У меня фото только макета, но всех поразило то, что советские 35АС130 (плоские сотовые басовики с пассивным диффузором и изодинамической пищалкой), впервые в жизни заиграли. До этого много лет стояли в углу. Межкаскадник на ОСМ 0,25, пять обмоток по 1000 витков, все выведены на колодку, можно комбинировать. 6С2С - 5881 тетродом - ГУ48- 57 replies
-
- 1
-
Идеология построения высоковольтных усилителей.
Сергей Б replied to Кружка's topic in Кружкин Дом's Ламповое
Действительно странно. Почему то никто не юзает 300В с анодным в 120 вольт. Почему лампа с номиналом 3000 вольт заиграет при 900 ? Я поначалу начитался специалистов по ГУ48 со старого АП, получивших 50 ватт ненапрягаясь толи с 1200, то ли с 1400 вольт.... У меня получилось только 12 ватт. Поднял до 2850, и всё встало на место.- 57 replies
-
- 3
-
При 9000 витков, завал на ВЧ начнётся килогерц с 6-7. Ёмкость будет непобедима.
-
А он и был как 6Е5С, с черным кругом в середине, и оранжево-красной имитацией нити накала.
-
Я зелёный глаз делал на Ардуино, с цветным дисплеем 2,4" - 320х240. Смотрится как живой, с 2-х метров не отличить. Хотя это не честно. И форум с прошивкой куда то пропал.
-
Питание прямонакалов, задержка питания, и не только
Сергей Б replied to юрий робертович's topic in Power supply
В некитайском даташите, в начале 00, у TL431 настоятельно рекомендовали включать между УЭ и конденсатором резистор от 100 ом до килоома. -
Царапину мазнуть жидким стеклом (силикатным клеем), и никуда трещина не пойдёт. Клей диффундирует со стеклом. Когда то в детстве глумились над хамовитыми автолюбителями, которые ставили машины вплотную к подъезду, обливаешь лобовое стекло силикатным клеем, мутнеет почти сразу, и всегда под замену.
-
Масла разные, в основном растительные, Шелл делает из нефти, и они вразы лучше, практически негигроскопичны. Я привёл статистику для рентгена, там от 140 до 800 киловольт, критично. Причём масла впитывают огромное количество воды, но водой при этом совсем никак не смываются, я в деревне забор и нижние венцы им обработал, отработкой, 15 лет уже, вода скатывается как ртуть со стекла. Наши масла, типа ТКП и другие, в высоковольтном рентгене не применяются, из за нестабильных параметров, и гадкой способности разъедать пластики и силиконовую резину.
-
Дык конденсатор по определению капиллярная сисьтема, и чем тоньше капилляр, тем более охотно туда ползёт влага, а там тончайший алюминий, углекислый газ из воздуха, со временем получаем белый порошок вместо обкладок. И изменение параметров связанное с влагой, естественно отразится на сетке следующей лампы и на звуке в общем. Я тут прикупил презренные МБМ, с развалившимися резинками, на трое суток в вакуум, потом через трубку запустил масло, дал атмосферное давление. Четверть масла ушла в обмотки. Играют не хуже К40-У-9.
-
Конденсаторное масло, обезвоженное и необезвоженное, отличаются по пробивному напряжению более чем в 10 раз. Я 20 лет ремонтировал промышленный рентген, был прибор для измерений всех параметров, причём буржуйский. Если масло сутки - двое постояло открытым в помещении, то 1 мм пробивается напряжением 4-5 киловольт. Если его нагреть до 105-110 градусов, и поместить в ваккуумную камеру на сутки, напряжение пробоя увеличивается до более 50 киловольт. Если трансформатор или конденсатор не запаян/закручен в металл или толстый пластик, масло натягивает воды примерно за месяц. То есть обезвоженное масло в баллоне от пепси, теряет свойства через месяц.
-
Дык провод всей длиной крутится, один конец в шуруповёрте, второй в подшипнике. Закрепляешь нитку в начале, и она сама наматывается, просто руку с ниткой держишь сантиметрах в 10-15 от провода, нитка сама сбегает с предыдущего витка и ложится рядом.
-
Мотается точно так же как трансформатор виток к витку. Если убежал, подвигаешь витки в кучу. Я и межблочники так же делаю, только обматываю джутом или пенькой ХБшной, в два слоя, что бы ёмкость меньше была, сверху экран. Провод без пластиков звучит чище, заряд в диэлектрике не накапливается.
-
Видео не снимал. При намотке вручную клеем лучше мазать потом, ибо не подправить, прилипнет. И мне длинные куски не нужны, мотаю сантиметров по 70.
-

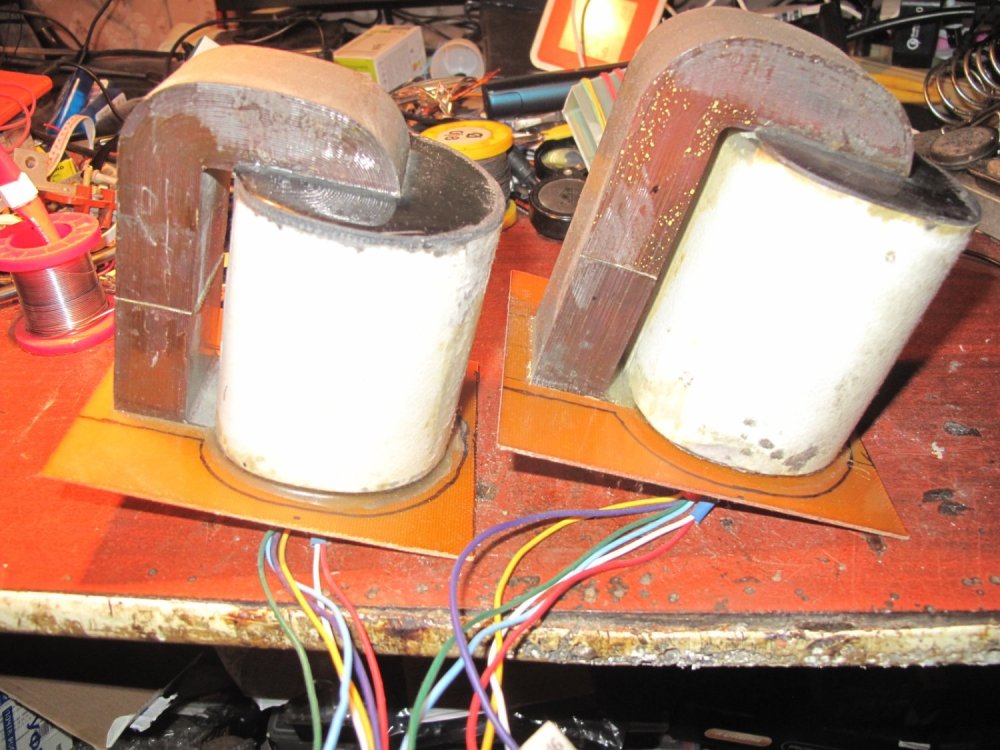

Иногда делаю что нибудь вот в таком стиле, с вот такими трансформаторами, для монтажа беру советскую моножилу от старого телефонного кабеля, который с руку толщиной, там жилы 0,7 мм, и обматываю шёлком. Один конец в шуруповёрт, второй в подшипник с крючком, мотается в 6 секунд. Потом промазываю разбавленным БФом.
-
У меня сложилось мнение, что припой с серебром, гораздо лучше смачивает и затекает в плотные скрутки, прямо мгновенно, не нужно паяльником водить из стороны в сторону. Насчёт психоакустического восприятия у меня тоже большие сомнения. Пробовал несколько усилителей собирать с помощью сварки, как в древности, но акромя гемора разницы не обнаружил.
-
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
Повторюсь, не тратьте деньги на "новые" Мэллори, Спрэги, Филипсы и прочие раритеты, на фото оригинальный, непаянный Мэллори, из групповой упаковки, год выпуска не читается, но пишут 80-е. Таких фото для клиентов у меня было пару десятков с разными конденсаторами, степень убитости разная, но она есть у 90%. Причём он как то работал, но слегка грелся, звук помойный. -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
К50-29 ставил лично в Буран и Мрию, в блок защиты питания. Осталось ещё штук 40 на 47мкф 315 вольт, с 85 года все живы. -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
Моё сообщение на прошлой странице. "в коробке был листок с буквами. Было написано, что имеют большую утечку, быстро стареют, не не предназначены для длительного включения, 30 минут работы 2 часа отдыха. Больше подобной информации не встречал нигде." -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
Так там и было написано - не допускается длительное пребывание под напряжением. У меня было много Рубиконов с надписью ФОТО, насобирал из старых фотоаппаратов, ёмкостью от 89 до 409 мкф на 300 - 330 вольт, в усилителях все грелись, и несколько штук вспучились, у них видимо тоже не допускается длительное включение. -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
С током утечки 9 ма ? -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
Охренеть, К50-17 ток утечки не более 9 ма. Синие у меня на фото через два дня ещё искрят и бьются током. -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
У меня когда то стояла задача осветить задний план для фотосъёмки, хорошо осветить, в несколько сотен джоулей. Тогда ещё на тушинском радиорынке нашёл у мужика коробку этих самых импульсных 800х300, в коробке был листок с буквами. Было написано, что имеют большую утечку, быстро стареют, не не предназначены для длительного включения, 30 минут работы 2 часа отдыха. Больше подобной информации не встречал нигде.. -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
Я их покупаю с весами, прошу всех по одному, и покупаю самый тяжёлый. Кстати у современных ЭПКОС много пробоев, даже при половине номинального напряжения. -
Конденсаторы электролитические и всякие другие. Для БП и не только.
Сергей Б replied to Alex Torres's topic in Passive
Только тапками не кидайтесь. Собрал уже с десяток усилителей на вот таком китайстве, причём клиента предупреждаю, что в моих усилителях нет ни одной аудиофильской детали. Клиенты вобщем с пониманием вопроса, как грицца "богатых лохов" нет давно, но никто не сказал - выкиньнах, купили всё. Есть в хозяйстве дорогие и очень дорогие комплектующие, оставил на потом, дешеветь не будут. -
Про навивку. У меня была соневская машинка для навивки провода на квадратный штырь. Там всё дело в скорости и натяге. В машинке постоянно включенный электромотор, который делает 10 000 оборотов, на нём довольно тяжёлый маховик. При нажатии на машинку происходит автозацеп с исполнительным механизмом, то есть одел на штырь и нажал. Исполнительный механизм мгновенно фиксирует первый виток, и остальные 8-10 витков наматывает за доли секунды, скорость такая, что каждый виток в четырёх местах (углах) приваривается насмерть, размотать это не повредив невозможно. По этому ЭТА навивка надёжнее пайки. Встречал навивку и в нашей аппаратуре, разумеется она легко разматывается, о холодной сварке речи нет. Скопировали технологию :-)
