  1. Stan Marsh
    Ну, а потом появляются люди, намотавшие ТВЗ с активным(!) сопротивлением первички в 4,5кОма, в справочнике-то написано 4,5кОма! Или желающие собрать усилитель вот на этой лампочке, хоть она стабилитрон газовый. Но красивая!
  2. Stan Marsh
    И опять соглашусь! Именно для этого мы тему и развиваем. Больше для новичков, им нужны азы.
  3. Stan Marsh
    Абсолютно верно! А его редко можно сделать больше 1МОм. Впрочем, есть схемы с непосредственной связью или, например, с ИТ в аноде.
  4. Stan Marsh

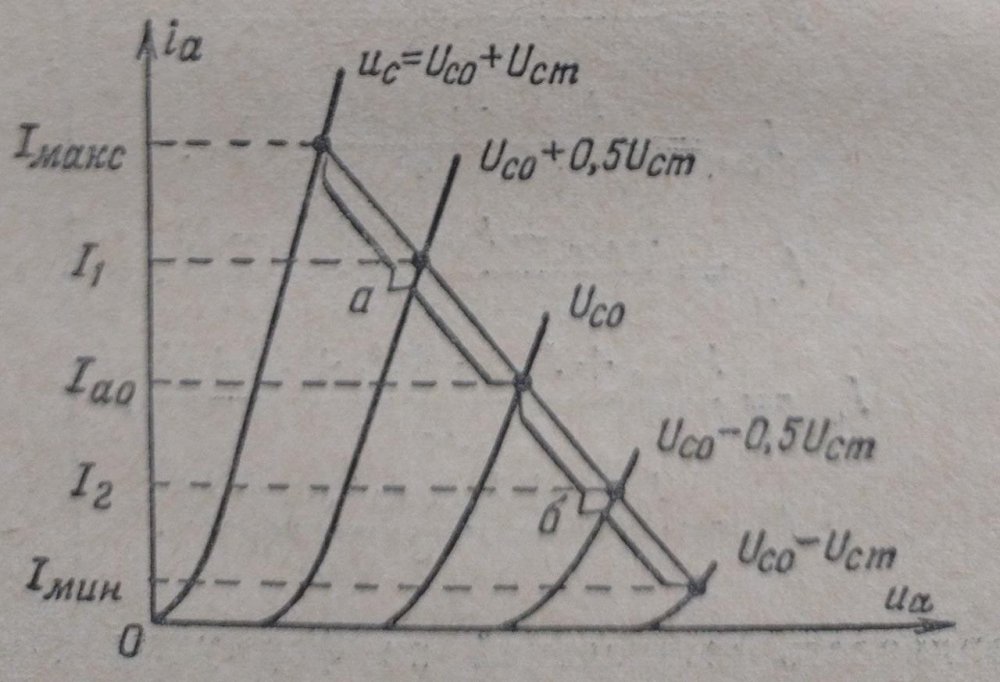

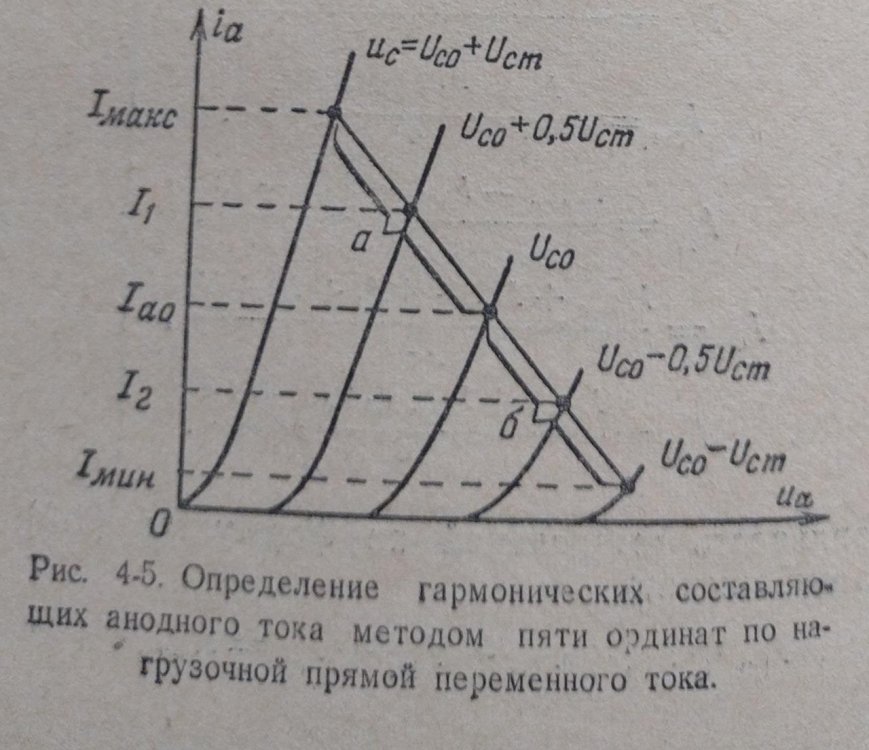

    В большинстве случаев метода пяти ординат достаточно. Да и объективные методы измерений не показывают "рост гармоник высоких порядков". А какова должна быть индуктивность ТВЗ? Так и тут, "достаточно" говорят не вам, "достаточно" говорите вы. Кроме того, может некто привержен дурацкой идеи компенсации гармоник оконечного каскада гармониками предварительного, тогда бесконечность нам не грозит.
  5. Stan Marsh
    Обычным. Через точку покоя чертим нагрузочные прямые для разных Ra, выбираем то значение, которое с меньшими искажениями обеспечит необходимую амплитуду напряжения и, если это необходимо, тока. Всё.
  6. Stan Marsh
    Так это и есть одно из "иных" соображений.
  7. Stan Marsh
    Сейчас это и нужно. ______________________ Напряжение на аноде Ua0 выбирают порядка 0,9Ua.макс, а Ia0=(0,9Pa.макс)/Ua0 Хотя, разумеется, могут быть соображения, диктующие иное.
  8. Stan Marsh
    Прочтите название темы, ваш альтернативный метод выходит за рамки раздела. И закончим на этом, если по теме вам сказать нечего.
  9. Stan Marsh
    - Какая у вас скорость печати? - 1000 знаков в минуту! - Правда??? - Правда, но такая хрень получается...
  10. Stan Marsh
    Ещё раз: аналитический метод неточен, и обычно неприменим. Есть ВАХи. Кстати, аналитический метод встречается у Ризкина, там он смещение лампы предлагает находить как Ua/μ. И ещё, у него же, насколько я помню, Ua0 он советует находить как (Ea-Uприведения)/2+Uприведения. То есть, скажем, если напряжение источника анодного питания у нас 200В, а напряжение приведения лампы 50В, то РТ берём (200-50)/2+50=125В. Ну и известное для максимальной отдаваемой мощности Ra=2Ri
  11. Stan Marsh
    А что, разве он получается правильным?
  12. Stan Marsh
    Точно работает? Тогда вам туда:
  13. Stan Marsh
    Вычислением - нет, графически.
  14. Stan Marsh
  15. Stan Marsh
    Как всегда ничего не поняли? Какой именно каскад предварительного усиления интересует? Если я привяжу Ra к Ri, вы же опять заявите, что такого параметра не существует, а с альтернативной методой - это не сюда.
  16. Stan Marsh
    Anatolii, вы опять забыли про существование прописных(заглавных) букв, это как-то неуважительно к собеседникам, да и нашими правилами не допускается.
  17. Stan Marsh
    Есть. Но надо конкретизировать назначение каскада. Первому каскаду ФК приходится работать иначе, нежели предварительному предмощному каскаду.
  18. Stan Marsh
    Решено. Тема тут:
  19. Stan Marsh
    Да, нелогично. Тогда в "Говорилку".
  20. Stan Marsh
    Да.
  21. Stan Marsh
    Всё там указано. Попрошу вас, дружище, для изложения альтернативной физики создать свою тему, а здесь придерживаться классической.
  22. Stan Marsh
    Попробую.
  23. Stan Marsh

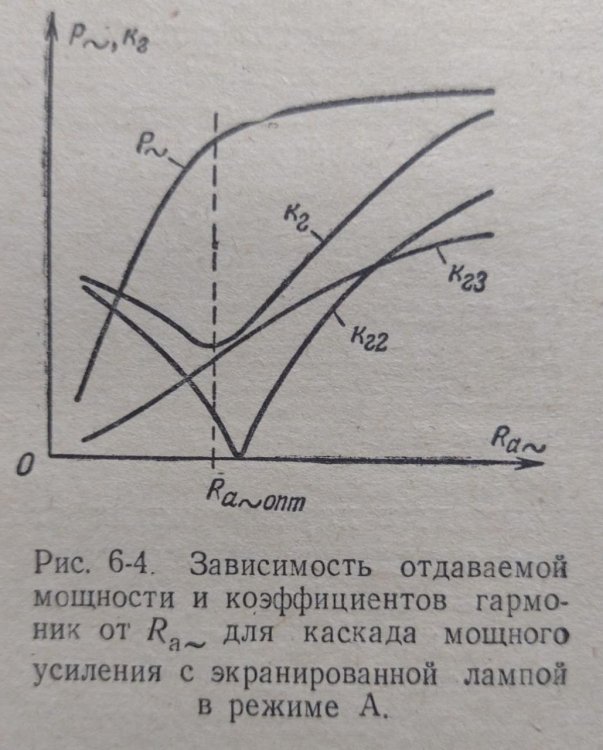

    Если мы про тетрод/пентод в "А" и SE, то: "Нагрузочную прямую проводят через точку покоя с таким наклоном, чтобы отрезок, соответствующий положительной полуволне сигнала, получился в 1,1...1,2 раза длиннее отрезка, соответствующего отрицательной полуволне. Если Iмин при этом составляет 0,2...0,25Iа0, то режим и нагрузка выбраны правильно."
  24. Stan Marsh
    Довольно известная: GRYPHON Diablo 300 - The Gryphon (gryphon-audio.dk)
  25. Stan Marsh
    Я про страну изготовителя. Большинство делается там или рядышком. Лично у меня нет никакого предубеждения на сей счёт, наоборот. Попадались мне некоторые детали из, скажем, Италии. Качество изготовления... небрежное, мягко говоря. Очень надеюсь, что итальянцы в микроэлектронику не лезут.
×
×
