Ollleg

п.с. Научно -технический под "юриспруденцией" Станислава, он отделит, куда сочтёт нужным.

Это серъёзно? Это есть аргумент для триода? ____________________________________ Верное решение. И там ещё с 6н1 разобраться, с нагрузкой в 10 кило....

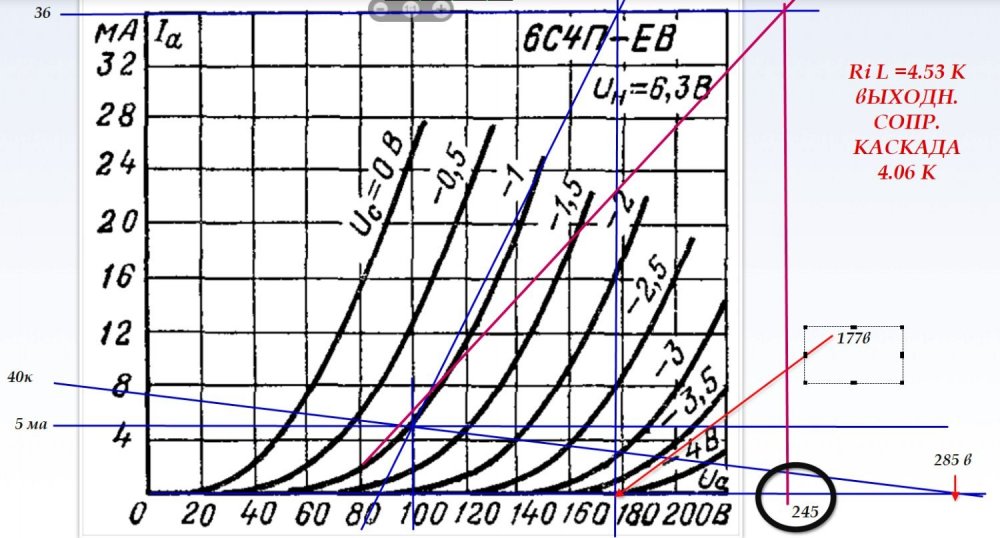

Для меня непонятно, как можно сделать нагрузку 2 килоома для лампы с внутренним сопротивлением 7.7 килоом!??? О какой линейности речь? О четырёх думал, но там будет хотя бы нагрузка равна Ri (что тоже не есть гуд) У нас теперь всё наоборот стало? Нагрузку делаем меньше Ri лампы? На всяк случай, с чего вопрос возник. Здесь нет упоминания про два баллона, а даже в одной с запаралеленными половинками :

И с какой нагрузкой, если не секрет. Вн.сопр. у неё 11 к.

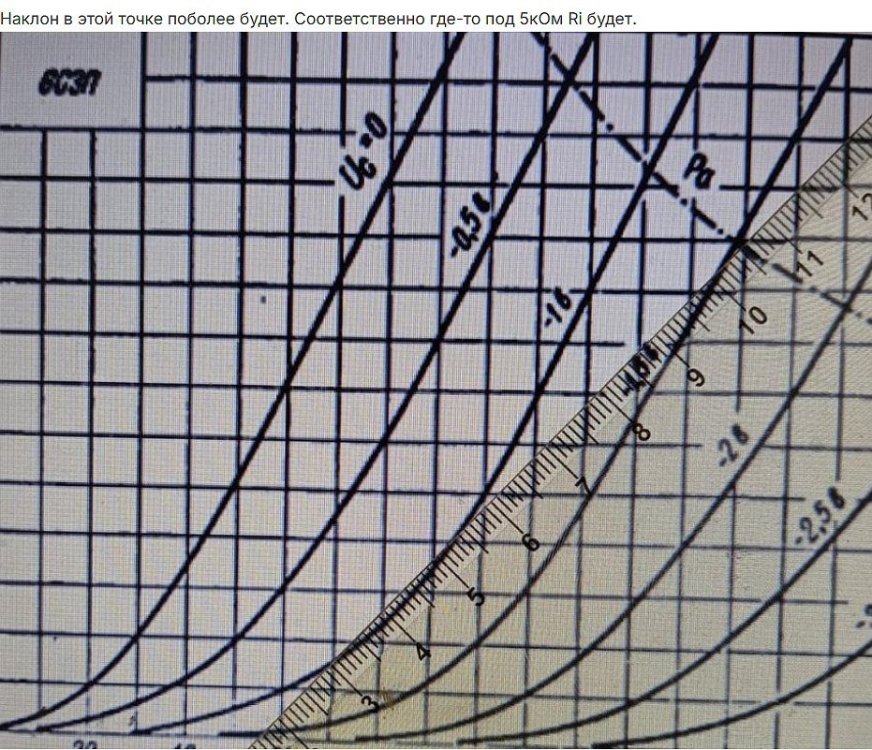

Это при её то внутреннем Ri 7.7 кило (6н8с)? Удивлён.

Очень интересно, если можно - поподробнее! Спасибо.

Да нет, всё правильно. Тема для того и создавалась, что бы все возможные варианты обсудить. Но естественно , из множества решений каждый сам выбирает наиболее оптимальный для себя. п.с. Так что по любому, спасибо!

Ну уж однозначно, не я. Народ отписал, я лишь попросил пояснения - для чего .

Ага. Начиная с 25 мкф... И при этом должен быть не электролит. Оно вообще надо? ..Начиная . фильтр после диодного моста 10000 мкф - дроссель 0.03 ГН - 10000мкф и так сгладит всё и вся, нафига козе ещё баян?

Ну И?

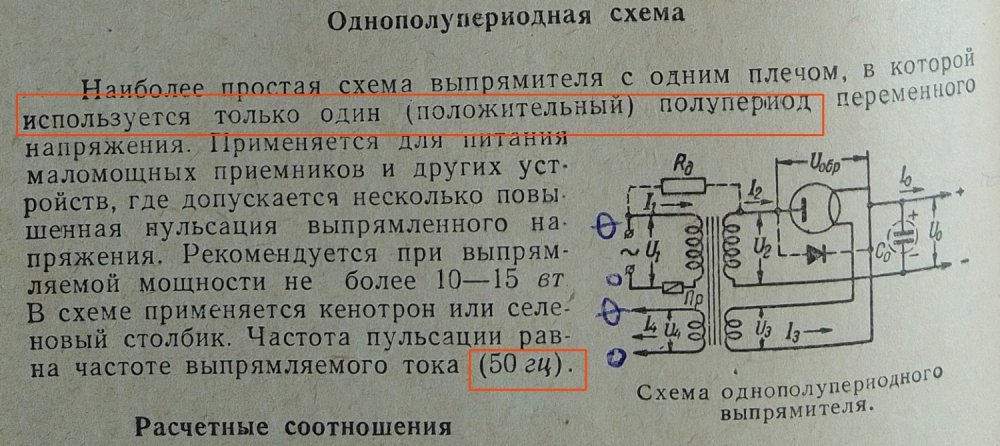

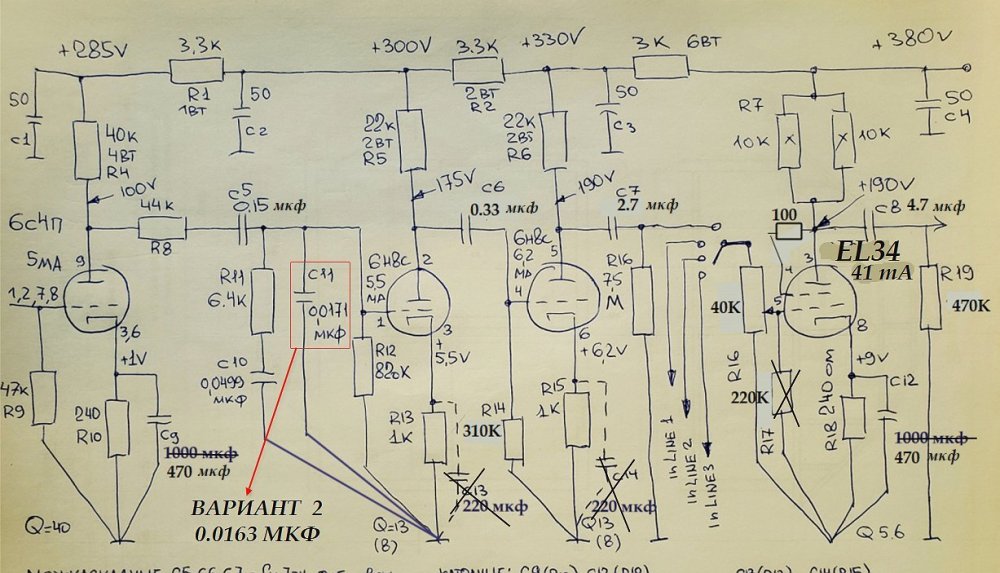

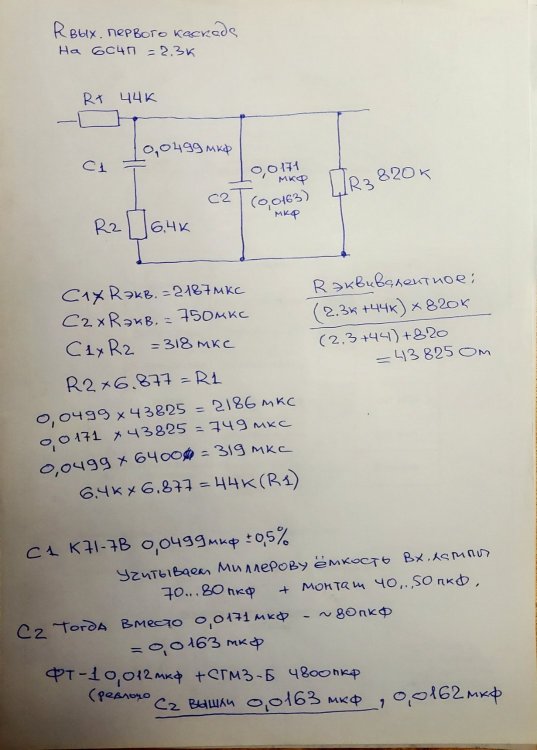

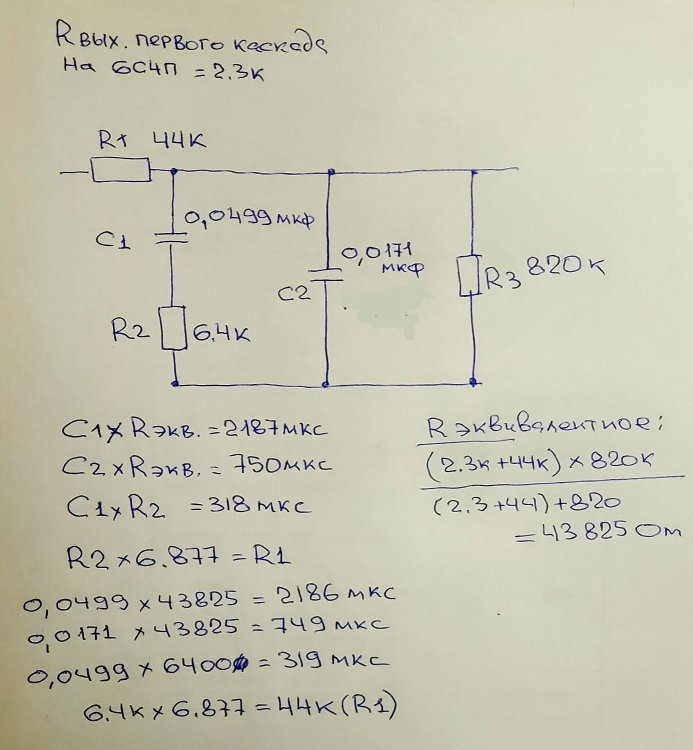

У Олега Лабо нету, ему макет допилить нужно, а уж потом БП и тогда.... этот ТН будет применён и отслышан на фон. Речи ваши мудрёные, страницы у Федосеева формулами кишат всюду. Потому вам бы сообща определиться, чего добавлять (или не добавлять) - один конденсатор, или с резистором. Ну и номинал конденсатора заодно огласить, Олегу всяко так проще будет, попробовать...

Это? : 1960_fedoseev.djvu

А можно подробно разжевать, при чём здесь первичка ТН 56( в качестве дросселя вторички) и зачем её шунтировать?

Кроме С1 и С2 не доп. ёмкости. Если 0.4 Ом будет много и напряжение упадёт ниже 6.0 вольт, можно лишние обмотки исключать - каждая с сопротивлением 0.1 Ом, если мультиметры не врут (замерял на трёх, только на одном на делении 200 Ом чётко показал 0.1 Ом, на остальных "плясало" 0.1-0.2, но общую все показали 0.4 Ом.)

Вино и девочек попозже в мусорку отправим.

Пробуем: 16 х 4 обмотки х 3000 ма = 192000 делим на 16 , далее на 100000 =0.12 мм возд.зазор, прокладка будет 0.06 мм При 2А прокладка 0.04 мм Какой технологичный зазор при сборке броневого тр? Больше, меньше?

Как вариант, купить готовый усь и вообще не заморачиваться. Но мы лёгких путей не ищем. Да и очень сомневаюсь в 40 витках для 6.3в в ТН с эконом. медью - 25 скорее... Нужно найти инфу по виткам на ТН56. 10 квадратов первичка 1100, 6.3 в 31.5 вит. Скорее так, "эконом" может и меньше.

Не нужно забывать, что Ампера 3, а вольт 6.3 - это не 200 и не 300 Мощность 18 ВТ, супротив тех же обычных в бп фильтре для анода в усе 100-120мв х 300-350 порядка 30-40ВТ. И какой зазор будет в дросселе для анодного БП при его 0.03 ГН ???? Как и при 5гн на 100вт дросселе?

Разве предлагается по другому использовать? Порядка 20 Ом на 100гц при 0.031 Гн - это малая эффективность для накала ? Просто резистор в 0.4 Ом - это точно мало....А 10000 мкф - 20 Ом - 10000 мкф , это существенно для фильтра. Попробуйте. Скажем при потреблении 3 А на обмотки....

Не всегда, в данном случае - нет.

Хорошо. Теперь выпрямление накала. Наверняка у многих есть ТН , которые коммутируются только на 220в первички и при нагрузке неплохо жужжат. Почему бы их не использовать в качестве дросселя в фильтре при выпрямлении накала? Пример. Имею тн56, который давно лежит без дела - жужжит сильно. А если его так:

Оффтоп переехал сюда: https://newaudioportal.com/topic/12957-где-тут-межкаскадные-конденсаторы-jensen/

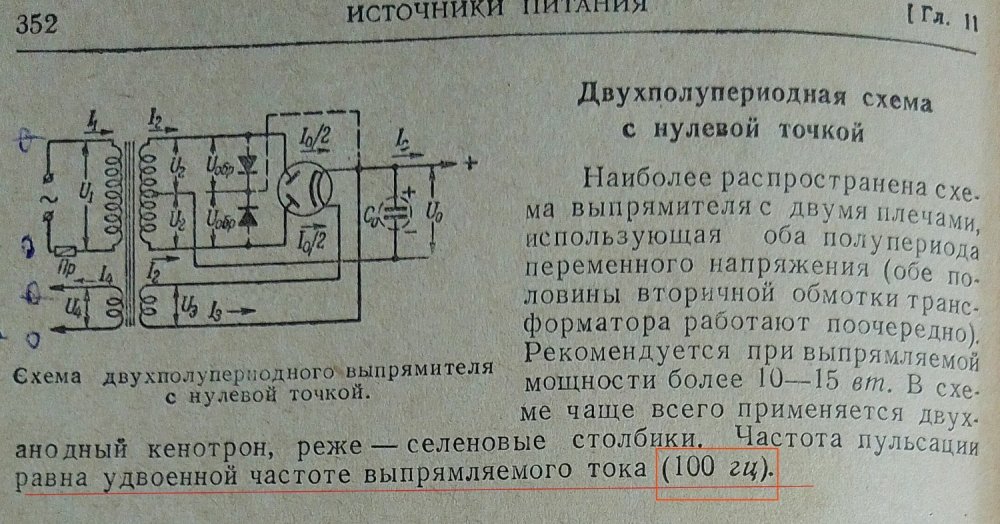

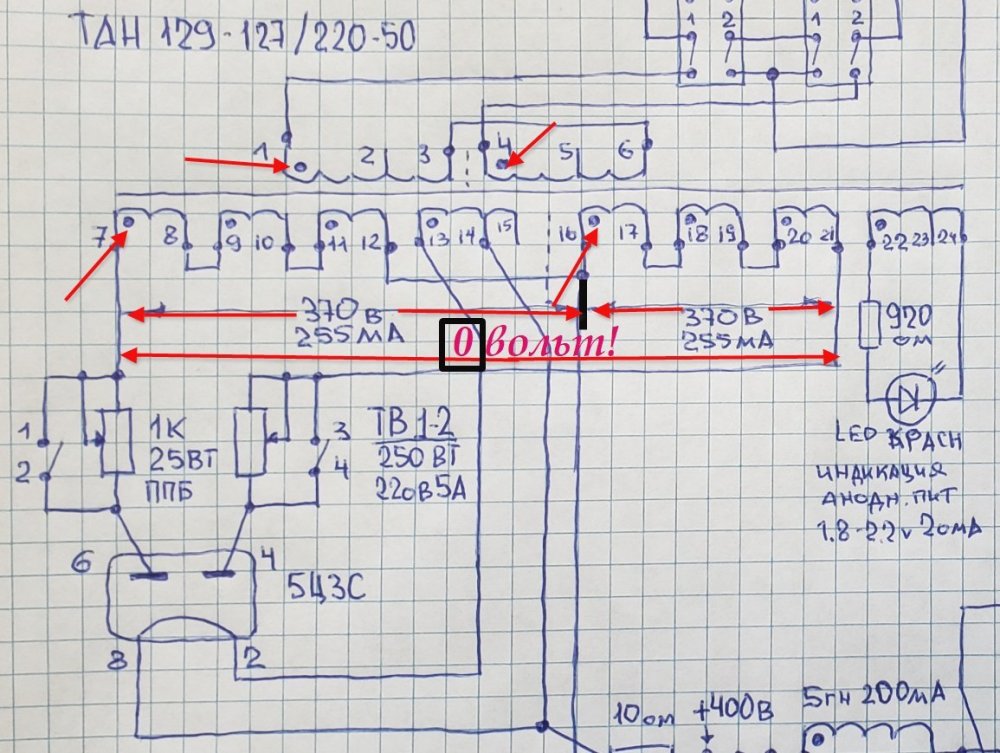

Если кенотроны питаются от одной общей обмотки с общей ср. точкой (читай, земля общая), одинаковые фильтры С-L-C , почему спектры будут разными? Чем лучше один кенотрон с общим фильтром, на конце которого опять же идёт разделение по каналам через свой дроссель на каждый канал? Экономия, разве что, но при двух кенотронах сглаживание пульсаций лучше и напряжение будет выше. Это не утверждение, это вопрос, требующий дополнительного пояснения .

Давайте обсудим разные варианты .

Если схема трёхкаскадная, или четырёх? Если это фонокорректор и БП в отдельном ящике? Если накал кушает порядка 5 А на оба канала, а нужно выпрямить?
