Ollleg

Электрощиток расположен в доме, а мастерская стоит в 6 метрах от дома , т.что "короткий путь" не выйдет. Собственно Штилевский стабилизатор для того и брал, что бы на выходе получить 220...222 вольта, т.как напряжение скачет, особенно осень-зима (когда народу в СНТ уже немного) до 255..260 в . И самый короткий путь не устраняет бросок тока при включении, а именно его и хотелось бы сгладить, насколько понимаю, горят движки именно в момент включения (как лампочки), при работе потребление совместно с вытяжной установкой в районе 1.5.....1.8 кВт всего, что вполне экономно. п.с. Спасибо всем участникам за обсуждение темы.

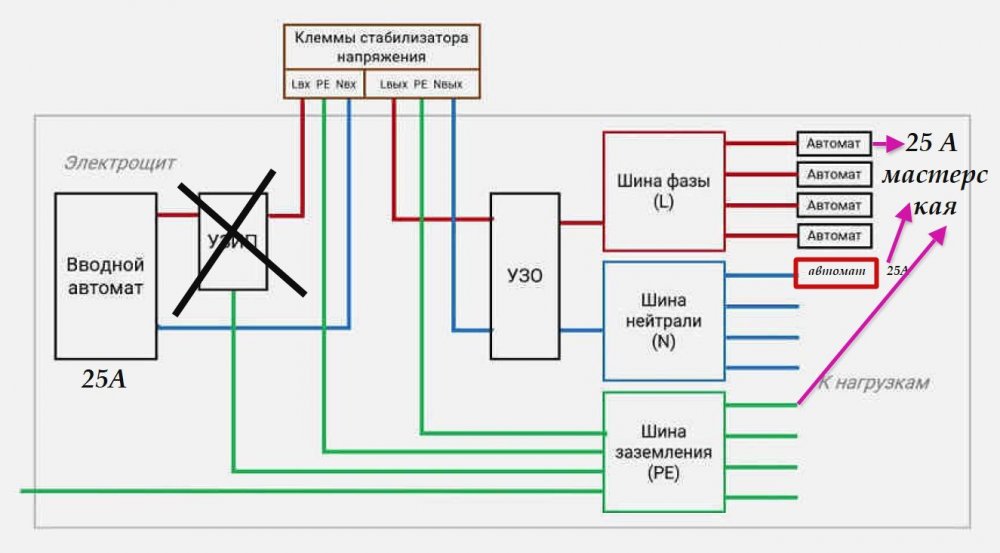

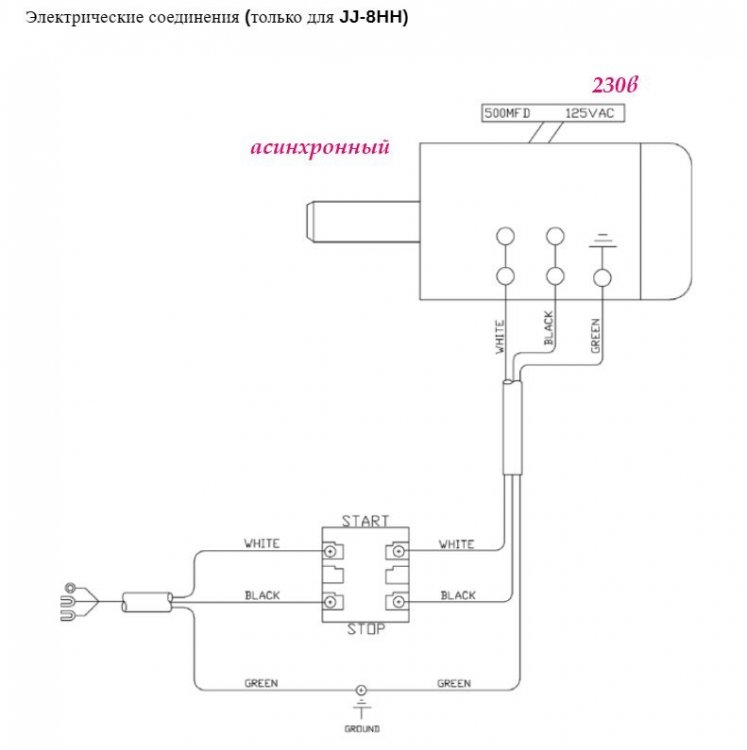

Всем доброго времени суток. Имеется станок JET JJ-8HH-M Фуговальный станок с валом Helical 230 В https://www.jettools.ru/catalog/fugovalnye-stanki/jet-jj-8hh-m-fugovalnyy-stanok/ Электрика в доме работает через стабилизатор Штиль IS8000 , на выходе выставлено 222 вольта. Схема подключения в доме: Схема станка Модель: JJ-8HH-M Ширина строгания макс. 203 мм Размер стола 1785 x230 мм Высота стола 850 мм Размер упора 1010 x 120 мм Диапазон наклона упора +45°/90°/45° Глубина строгания макс. 3 мм Количество ножей 36 твердосплавных пластин Диаметр ножевого вала 74,4 мм Частота вращения вала без нагрузки 5360 об/мин Вес 187 кг Параметры сети 230 В ~1/нейтраль/заземление 50 Гц Потребляемая мощность 2100 Вт S1 Выходная мощность 1500 Вт S1 Опорный ток 9.0 A Удлинительный провод (H07RN-F): 3x1,5 мм² Плавкий предохранитель 16A ___________________________ При включении бросок тока на 0.5 сек. составляет от 8 до 10 кВт, ___________________________________________________________________________ JET довольно известная фирма, пока станки закупались в Тайвани проблем не наблюдалось, но на сегодня идёт Китай и в целях экономии многие движки обмотки из алюминия...... Движки (именно на фуганках) в течении года-двух горят, что не удивительно. На том же рейсмусе, ленточнопильном станке и даже на вытяжных установках установлен плавный запуск (мягкий старт), а на фуганке за 180 косарей - нет! Кто то может посоветовать, как лучше осуществить мягкий старт станку, дабы избежать быстрого выхода из строя движка? Всем спасибо!

Я лишь продублировал то, что было по ссылке с переводом на русский в браузере.

Акустическая система Wilson Audio Specialties Alexandria XLF Автор: Майкл Фремер • Опубликовано: 28 декабря 2012 г. image: http://cdn.stereophile.com/images/styles/600_wide/public/113wilson.promo_.jpg?itok=exHtC0F1 Wilson Audio Specialties Alexandra XLF стоит 200 000 долларов за пару. Столько же стоит Ferrari. Возможно, если бы Wilson Audio Specialties продавала столько же пар XLF, сколько Ferrari продаёт автомобилей, цена могла бы снизиться. А пока вы платите 200 000 долларов. Может ли акустическая система стоить так дорого? Добавьте 10 000 долларов за акустические кабели, и вы получите сумму, которую я заплатил за свой первый дом в 1992 году. Сегодня средний американский дом стоит около 272 000 долларов, что, скорее всего, меньше стоимости аудиосистемы, построенной на базе пары Alexandra XLF. Думаете, никто не тратит такие деньги на музыкальную систему? Не обманывайте себя. Многие могут себе это позволить, и многие так и делают — хотя и не все, кому следовало бы. Нам нужно просвещать этих людей! Кто-нибудь хочет отправить меня в Монако с миссией доброй воли? Вопрос в следующем: стоит ли звук XLF таких затрат? Я знаю, что пара колонок может стоить не менее 158 000 долларов: за последние несколько лет я слышал предшественника XLF, Alexandria X-2 Series 2, в нескольких системах, в том числе в гостиной звукорежиссёра Роя Хейли, где они работали с парой больших усилителей Boulder. Я провёл там приятный вечер, заворожённый, помимо прочего, исключительной быстротой и микродинамической точностью X-2s, масштабностью макродинамики, точностью басов и целостностью звучания. Этот звук заслуживает уважения: лишь немногие колонки могут сравниться с ним по качеству. Я также знаю, что пара колонок может стоить 65 000 долларов. Дома я с удовольствием и большим почтением слушаю пару Wilson MAXX 3s. Не проходит и вечера, чтобы я не вспомнил, как мне повезло, что я смог купить эти колонки, которые являются частью системы, о которой я и мечтать не мог. Ну, вообще-то, я представлял себе это много лет назад, когда жил за счёт произведений Дж. Гордона Холта, Гарри Пирсона и других, а общая стоимость моей аудиосистемы составляла всего несколько тысяч долларов: проигрыватель Denon с прямым приводом и двигателем переменного тока, тонарм Lustre GST-1, картридж Dynavector Ruby, головной усилитель Marcoff PPA-1, предусилитель Hafler DH101 и комплекты усилителей мощности DH200, а также колонки Spica TC-50. И тогда я почувствовал, что мне повезло владеть этой системой. Описание Хотя Alexandria XLF внешне напоминает своего предшественника, Alexandria X-2 Series 2 (158 000 долларов США), XLF не заменяет X-2, который по-прежнему будет доступен. XLF больше и весит на 50 фунтов больше, чем и без того массивный X-2; в нём также реализовано множество изменений и усовершенствований. image: http://cdn.stereophile.com/images/113wilson.2.jpg Объём корпуса басов в XLF на 14 % больше, чем в X-2. Стенки корпуса толще, а внутренняя геометрия распорок была разработана заново, чтобы лучше справляться с большим количеством низкочастотной энергии, вырабатываемой XLF. Однако низкочастотные динамики такие же, как в X-2: 13-дюймовые и 15-дюймовые низкочастотные динамики производства Focal. Конусы изготовлены из фирменного материала W от Focal: два слоя тканого стекловолокна, разделенные и скрепленные с помощью авиационного пенопласта, масса которого может быть точно подобрана в соответствии с требованиями конкретной конструкции динамика. Материал W сверхпрочный, сверхлегкий и, как утверждается, практически не окрашивает звук. Кроме того, производство такой бумаги в 10 раз дороже, чем производство высококачественной бумаги, которую Focal использует для своих менее дорогих диффузоров для сабвуферов, в том числе для MAXX 3. (Несколько лет назад на заводе Focal в Сент-Этьене, Франция, я наблюдал за тем, как люди с особенностями развития изготавливали диффузоры W. Их научили работать на станках в рамках государственной программы по созданию для них значимой занятости.) В акустической системе Alexandria XLF используется уникальная система портов Cross Load Firing (XLF) от компании Wilson, оптимизирующая акустическую систему под помещение. Благодаря этому усовершенствованию, разработанному владельцем и дизайнером Дэйвом Уилсоном для создания акустических систем, которые можно оптимизировать для работы в самых разных помещениях, вы можете легко переключаться между передним и задним расположением портов, открутив несколько болтов и поменяв местами некоторые детали. Жесткие «крылья» серии Alexandria, которые крепят среднечастотные и высокочастотные модули и изготовлены из перекрещивающихся секций материала X от Wilson (фирменный фенольный композит), были существенно усилены и утолщены. Композитный материал S от Wilson впервые был использован в Sasha W/P, который пришел на смену WATT/Puppy. Здесь, в сочетании с материалом X, он заменяет материал M4, используемый в среднечастотной перегородке Alexandria X-2, и, как утверждается, заметно снижает уровень шума и окраски в среднечастотном диапазоне. Компания Wilson уже давно использует относительно большие среднечастотные динамики, которые охватывают почти весь среднечастотный диапазон без прерывания на кроссовере. Однако, чтобы избежать высокочастотного излучения, необходимо, чтобы два среднечастотных динамика с диффузорами из углеродного волокна и бумаги передавали сигнал высокочастотному динамику на необычно низкой частоте — около 1 кГц. Именно поэтому одним из самых значительных обновлений в XLF стал новый шелковый купол Convergent Synergy, изготовленный для Wilson компанией Scan-Speak. Он заменяет перевернутый титановый купол, который использовался в X-2, и изготовлен компанией Focal по спецификациям Wilson. Его модификации уже давно используются в большинстве моделей Wilson. Хотя новый твитер внешне напоминает версии, используемые другими производителями, компания Wilson потратила три года на разработку, чтобы добиться высокой мощности, низкого уровня искажений и широкой полосы пропускания, необходимых для стратегии кроссовера Wilson. Все эти задачи успешно решил перевернутый титановый купол. Новый шелковый купол обеспечивает низкий уровень искажений и высокую мощность, превосходя титановый купол по общей линейности и высокочастотному диапазону. Ещё один шёлковый купол, вариант Convergent Synergy, работает как супертвитер и излучает звук сзади, из верхней части модуля верхних средних частот. image: http://cdn.stereophile.com/images/113wilson.big.jpg Живёшь как 99%, слушаешь как 1% Если бы компания Wilson Audio Specialties искала помещение, в котором можно было бы продемонстрировать эффективность технологии групповой задержки Дэйва Уилсона, в частности возможность регулировки асферической групповой задержки (см. ниже), реализованную в Alexandria X-2 и новой модели Alexandria XLF, они не нашли бы более подходящего помещения, чем моя комната для прослушивания, размеры которой составляют всего 15 на 21 на 8 футов. Сама по себе комната не представляет сложности. На самом деле её акустические характеристики были измерены и признаны достаточно линейными, а затухание звука — особенно превосходным. Один специалист по акустике назвал его «идеальным» благодаря моим стенам, увешанным виниловыми пластинками. Даже когда винил не воспроизводится, он звучит хорошо. Задача заключалась не в том, чтобы втиснуть в комнату на первом этаже две колонки, каждая из которых имеет высоту 5 футов 10 дюймов, ширину 19 дюймов, глубину 28 дюймов и весит 655 фунтов. Как и все большие колонки Wilson, XLF поставляются в разобранном виде, а массивные корпуса низкочастотных динамиков выкатываются из ящиков на колёсиках. Общий вес пары при транспортировке составляет чуть меньше тонны: 1910 фунтов. И давайте пока оставим в стороне немаловажную проблему, связанную с укрощением совокупной мощности двух огромных низкочастотных динамиков, расположенных всего в нескольких метрах от углов комнаты. Казалось бы, неразрешимая дилемма: как создать целостное звуковое поле с помощью двух высоких колонок, расположенных всего в 94 дюймах от места прослушивания. И всё же, как бы маловероятно это ни казалось, особенно мне, Питер МакГрат из Wilson's был уверен, что в моей комнате колонки XLF будут работать не хуже, а то и лучше, чем MAXX 3. Но потом я убедился, что MAXX 2s и 3s здесь не подойдут, а они подошли — 3s лучше, чем 2s, из-за улучшенной регулировки водителя. Настройка Друг-аудиофил помог мне распаковать множество коробок с колонками Alexandria XLF, отмечая при этом фанатичное внимание Уилсона к деталям и безупречную подгонку всех частей — даже тех, которые владельцы вряд ли когда-нибудь увидят после сборки колонки. Read more at http://www.stereophile.com/content/wilson-audio-specialties-alexandria-xlf-loudspeaker#42iz0BUE2wo2PBZe.99

Продублировал у нас. (выше)

Моноблочный усилитель мощности Lamm Industries ML3 Signature. Измерения Боковая панель 3: Измерения Прежде чем приступить к измерениям, я в течение часа включал один из фирменных усилителей Lamm ML3 (серийный номер G10029) на мощности 1 Вт через сопротивление 8 Ом, подключённое к отводу 4 Ом. По истечении этого времени я отключил входной сигнал и проверил ток пластины выходной лампы GM70 с помощью двух контрольных точек на верхней панели и рекомендованного Lamm мультиметра Fluke 87. Напряжение в сети составляло 119,3 В; показания в контрольной точке — 1,172 В постоянного тока, что выходит за пределы рекомендуемого диапазона 1,078–1,122 В. С помощью многооборотного потенциометра, который виден через круглый вырез в верхней панели, я уменьшил ток на пластине до тех пор, пока показания не стали 1,103 В. После настройки я провел полный комплекс измерений на каждом из трех отводов выходного трансформатора ML3, используя предоставленную Stereophile топовую систему Audio Precision SYS2722 (см. www.ap.com и статью «Как мы это видим» за январь 2008 года). Затем я повторил некоторые тесты с переключателями отрицательной обратной связи (ООС) выходного каскада в двух положениях. Поскольку вход XLR предусмотрен для удобства, но он просто подключается параллельно несимметричному разъёму RCA, при этом контакт 3 подключается к земле, для тестирования я использовал исключительно несимметричный вход. Входное сопротивление ML3 составляло указанные 41 кОм при частоте 20 Гц и 1 кГц и снижалось до 17 кОм при частоте 20 кГц. Это снижение, скорее всего, несущественно. Усилитель сохранял абсолютную полярность (т. е., был неинвертирующим) при подключении ко всем трём отводам трансформатора. Коэффициент усиления по напряжению на частоте 1 кГц, измеренный на нагрузке 8 Ом, составил 23,6 дБ при подключении к выходу 4 Ом, 25,3 дБ при подключении к выходу 8 Ом и 26,2 дБ при подключении к выходу 16 Ом. Если рассматривать влияние переключателей NFB, то NFB2 снижает коэффициент усиления на нагрузке 8 Ом при подключении к выходу 4 Ом до 21,6 дБ, а NFB1 — до 20,4 дБ. При коротком замыкании входа и измерении на отводе 8 Ом широкополосное соотношение сигнал/шум ML3 (при напряжении 2,83 В на 8 Ом) составило 63,8 дБ. Ограничение полосы пропускания при измерении аудиодиапазоном повысило соотношение до хороших 86,1 дБ, а взвешивание по шкале А ещё больше увеличило его — до 94,9 дБ. Даже без отрицательной обратной связи выходное сопротивление 4-омного отвода было умеренно низким для несимметричной конструкции и составляло 1,55 Ом на низких и средних частотах, повышаясь до 1,9 Ом в верхней части аудиодиапазона. В результате изменение частотной характеристики усилителя из-за взаимодействия по закону Ома между этим выходным сопротивлением и сопротивлением нашего стандартного имитируемого громкоговорителя оставалось в пределах ±0,9 дБ (рис. 1, серая линия). Применение NFB с коэффициентом 1,2 дБ снизило выходное сопротивление на этом ответвлении до 1,25 Ом на частотах 20 Гц и 1 кГц и до 1,4 Ом на частоте 20 кГц. Применение NFB с коэффициентом 2,4 дБ ещё больше снизило сопротивление до 1,1 и 1,2 Ом соответственно. Рис. 1. Lamm ML3 Signature, 4-омный отвод, частотная характеристика при напряжении 1 В на: смоделированную нагрузку динамика (серый цвет), 16 Ом (зелёный цвет), 8 Ом (синий цвет), 4 Ом (пурпурный цвет), 2 Ом (красный цвет) (1 дБ/вертикальный масштаб). Без NFB выходное сопротивление было намного выше, чем у других отводов: у отвода на 8 Ом оно составляло 2,9–3,9 Ом, у отвода на 16 Ом — 6–8,5 Ом, в зависимости от частоты. Следовательно, изменение частотной характеристики при использовании нашего смоделированного громкоговорителя было более значительным, чем при использовании отвода на 4 Ом, и составляло ±1,5 дБ при использовании отвода на 8 Ом (рис. 2, серая линия) и ±2,4 дБ при использовании отвода на 16 Ом (рис. 3, серая линия). Частотная характеристика всех отводов спадает выше диапазона звуковых частот, что приводит к увеличению времени нарастания прямоугольного сигнала частотой 10 кГц (рис. 4). Но похвально расширенный диапазон низких частот, показанный на рис. 1–3, обеспечивает впечатляюще точное воспроизведение прямоугольных импульсов частотой 1 кГц с плоскими вершинами и основаниями (рис. 5). Рис. 2. Lamm ML3 Signature, отвод на 8 Ом, частотная характеристика при напряжении 1 В на входе: имитация нагрузки на громкоговоритель (серый), 16 Ом (зеленый), 8 Ом (синий), 4 Ом (пурпурный), 2 Ом (красный) (1 дБ/дел. по вертикали). Рис. 3. Lamm ML3 Signature, отвод на 16 Ом, частотная характеристика при напряжении 1 В на: смоделированную нагрузку динамика (серый), 16 Ом (зеленый), 8 Ом (синий), 4 Ом (пурпурный), 2 Ом (красный) (1 дБ/дел. по вертикали). Рис. 4. Lamm ML3 Signature, отвод на 4 Ом, малосигнальная прямоугольная волна частотой 10 кГц на нагрузке 8 Ом. Рис. 5. Lamm ML3 Signature, отвод на 4 Ом, малосигнальная прямоугольная волна частотой 1 кГц на нагрузке 8 Ом. На пластину лампы GM70 подаётся напряжение 1200 В, чтобы она работала в наиболее линейной области своей передаточной функции. Тем не менее она не настолько линейна, особенно при низком сопротивлении. Хотя я измерил, как меняется процентное соотношение THD+шум в зависимости от выходной мощности на всех трёх отводах выходного трансформатора, я показал только результаты для отвода 8 Ом, а также для отводов 16, 8, 4 и 2 Ом (рис. 6–9). Общая картина была такой же для отводов 4 и 16 Ом. При сопротивлении нагрузки, вдвое превышающем номинальное значение отвода трансформатора, коэффициент нелинейных искажений начинает превышать уровень шума при мощности в несколько сотен милливатт, а затем линейно возрастает с увеличением мощности, пока усилитель не начинает ограничивать мощность на уровне около 10 Вт, достигая 3 % при мощности 25 Вт. По мере снижения сопротивления нагрузки коэффициент нелинейных искажений + шум становится выше при меньшей мощности, а мощность, при которой коэффициент нелинейных искажений достигает 1 %, снижается. При нагрузке, составляющей половину от значения, указанного на трансформаторе, мощность при 3 % составляет около 10 Вт; а при дальнейшем уменьшении сопротивления нагрузки в два раза ML3 становится нелинейным даже при низкой мощности. На рис. 10 показан ML3 в наилучшем линейном режиме, когда на 4 Ом подается сигнал с 16 Ом. Искажения при малом сигнале впечатляюще низки для несимметричного усилителя, работающего без смягчающего эффекта отрицательной обратной связи. THD + N остается ниже 0,05%, пока выходная мощность не достигнет 4,5 Вт, при этом THD достигает 1% при 12 Вт (13,7 дБВт) и 3% чуть ниже 20 Вт (16 дБВт). Рис. 6. Lamm ML3 Signature, отвод на 8 Ом, коэффициент нелинейных искажений (%) vs непрерывная выходная мощность на 16 Ом при частоте 1 кГц. Рис. 7. Lamm ML3 Signature, отвод на 8 Ом, коэффициент нелинейных искажений (%) vs непрерывная выходная мощность на 8 Ом при частоте 1 кГц. Рис. 8. Lamm ML3 Signature, отвод на 8 Ом, коэффициент нелинейных искажений (%) vs непрерывная выходная мощность на 4 Ом при частоте 1 кГц. Рис. 9. Lamm ML3 Signature, отвод на 8 Ом, коэффициент нелинейных искажений (%) vs непрерывная выходная мощность на 2 Ом при частоте 1 кГц. Рис. 10. Lamm ML3 Signature, отвод на 4 Ом, коэффициент нелинейных искажений (%) vs непрерывная выходная мощность на 16 Ом при частоте 1 кГц. На рис. 11 показано, как процентное значение THD+N меняется в зависимости от частоты при низкой мощности и нагрузке от 2 до 16 Ом, подключённой к отводу 4 Ом. (Поведение при подключении к отводам 8 и 16 Ом, рис. 12 и 13, очень похоже, но в целом уровень искажений выше.) Опять же, усилитель работает наиболее линейно, когда сопротивление нагрузки равно номинальному значению отвода трансформатора или превышает его. Искажения начинают усиливаться в области низких частот из-за того, что сердечник трансформатора начинает насыщаться, но в абсолютном выражении усиление невелико. Это хороший трансформатор. Эффект от двух настроек NFB показан на рис. 14: каждое увеличение значения NFB снижает уровень искажений в средней полосе примерно на 20 %. Рис. 11. Lamm ML3 Signature, отвод на 4 Ом, коэффициент нелинейных искажений + шум (%) vs частота при напряжении 1 В на входе: 16 Ом (зелёный), 8 Ом (синий), 4 Ом (пурпурный), 2 Ом (красный). Рис. 12. Lamm ML3 Signature, отвод на 8 Ом, коэффициент нелинейных искажений + шум (%) vs частота при напряжении 1 В на выходе: 16 Ом (зелёный), 8 Ом (синий), 4 Ом (пурпурный), 2 Ом (красный). Рис. 13. Lamm ML3 Signature, отвод на 16 Ом, коэффициент нелинейных искажений + шум (%) vs частота при напряжении 1 В на: 16 Ом (зелёный), 8 Ом (синий), 4 Ом (пурпурный), 2 Ом (красный). Рис. 14. Lamm ML3 Signature, отвод на 4 Ом, THD+N (%) vs частота при напряжении 1 В на 8 Ом с NFB 0 дБ (красный), NFB 1,2 дБ (пурпурный), NFB 2,4 дБ (синий). Как и для всех однотактных ламповых усилителей, для ML3 характерны сильные искажения второй гармоники (рис. 15), которые снижают слышимость фундаментальной нелинейности схемы. Однако даже при низкой мощности в спектре выходного сигнала ML3 видны паразитные компоненты на частоте 60 Гц, а также гармоники чётного и нечётного порядка (рис. 16), причём компоненты нечётного порядка (кроме третьей гармоники) находятся на уровне –80 дБ (0,01 %). Тем не менее третья гармоника переменного тока находится на уровне –77 дБ (0,014 %). То же самое можно увидеть на рис. 17, где показан спектр выходного сигнала ML3 при воспроизведении равных смесей тонов частотой 19 и 20 кГц мощностью 1 Вт на нагрузке 8 Ом. Рис. 15. Lamm ML3 Signature, отвод на 4 Ом, форма сигнала 1 кГц при мощности 1 Вт на 8 Ом, коэффициент нелинейных искажений + шум 0,199 % (вверху); форма сигнала с искажениями и шумом при вырезанном основном токе (внизу, не в масштабе). Рис. 16. Lamm ML3 Signature, отвод на 8 Ом, спектр синусоидальной волны частотой 50 Гц, от постоянного тока до 1 кГц, при мощности 1 Вт на 8 Ом (линейная шкала частот). Рис. 17. Lamm ML3 Signature, отвод на 8 Ом, спектр высокочастотных интермодуляций, постоянный ток — 24 кГц, 19 + 20 кГц при пиковой мощности 1 Вт на 8 Ом (линейная шкала частот). Измеренные характеристики Lamm's ML3 Signature могут вызвать удивление, но на самом деле они вполне соответствуют характеристикам усилителя с несимметричным выходным каскадом. Измерения показывают, что при использовании любого конкретного громкоговорителя важно использовать минимально возможный отвод выходного трансформатора. Но когда это сделано, ML3 звучит мощнее, чем можно было бы ожидать. Когда я подъехал к дому Майкла Фремера, чтобы забрать Ламмов, и перед тем, как мы их упаковали, я послушал свои черновые миксы концерта Attention Screen с ML3, подключёнными к его Wilson Alexandria XLF колонкам. Эти записи я знаю как свои пять пальцев. Я слушал эти колонки во время предыдущих визитов к Майклу, когда они были подключены к Dan D'Agostino Momentum и darTZeel NHB-458; и хотя эти твердотельные моноблоки звучали так же хорошо, как и Wilson, я должен сказать, что Lamm ML3, подключенные к XLF, звучали просто волшебно. — Джон Аткинсон

О как! Безобразие это! Не знать самых распространённых ламп. Еще есть и 6п3с-е

Никто не запрещает продублировать в радиорынке - в двух местах всегда больше шансы.

У модераторов время тоже дорого само по себе. Все ссылки на чужие ресурсы , тем более на свой канал и т.д. рассматриваю как прямую рекламу , с этим в яндекс -рекламу пожалуйста, там платите и они размещают вашу инфу на сайтах, готовых с ними сотрудничать. Как вариант, прямая реклама от нашего НАПа у нас на форуме, свяжитесь с администрацией, договоритесь и тогда рекламируйте себя. Всё. Считаем это и предложением и предупреждением. В нарушение будет бан, как спамера. Без дальнейших разлагольствований.

Нет проблем, конечно можно. Но именно здесь, темой , а не ссылками для переходов на другие ресурсы. В последнем случае это просто реклама, или нет? Можно отдельную большую тему с разными решениями и обсуждениями создать на ЭТОМ ФОРУМЕ, а не "сходи туда и посмотри".....

Возможно сам вопрос задан не совсем корректно, хотелось бы уточнить и нагрузку.... скажем, при 200 Ом выходного сопротивления усилителя. Что за усилитель такой? Больше подробностей хотелось бы .

Человек не в теме, ничего удивительного - не расстраивайся из-за пустяков. Сколько раз читал - а продадите за 7 руб, а то вон там продают за 8, а у вас 40 ! Уважаемый, там чисто принт, недорогая рама . Я предлагаю живопись на холсте, здесь одних красок и подрамник с холстом на 3 , рама из английского багета 6, Вы хоть немного разбираетесь в том, что собираетесь приобретать? Могу Вам постер с работы в такой-же раме, как там, предложить за 5, но постер, а не живопись и простая рама, как там, но там это всё за 8. Иногда понимают, иной раз обижаются - а какая разница?.... Как это у Булгакова в Мастер и Маргарита? - Люди, как люди.....

Просто эта тема переплетается с этой: По сути смысл есть перенести туда, объединить.

Александр, понимаю Вас, как профессионала - но ученики все разные, на каждого терпение нужно - Вы можете передать свой опыт, но мозги-то свои никому не вставите.......Как говаривал мой отец перед выходом на пенсию - мне бы все мои знания и опыт в 20-30 лет, когда веришь, что "горы свернуть можно". Нужно подсказывать молодым, даже если вопросы одни и те-же на 10 форумах - выберут для себя ответ и поймут, где им быть, что бы совершенствоваться далее. Сугубо моё личное мнение.

Для этого в первую очередь нужно желание идти на другой сайт, если человеку лучше в другом месте, насилком или пряником не пройдёт. В данном случае и понимать если и нужно, то лишь "покопавшись" в его голове, свои мозги здесь не в помощь, говорю же, не роботы мы, у каждого индивидуума свои взгляды на всё и своя железная логика на все случаи жизни - своя!

Ну так вполне себе прижилась у нас. Никто не гнобит, не оскорбляет - она активно в обсуждаемых темах, открыта для любых советов, которые ей дают. Учится человек, выставляя схемы и задавая вопросы. Ну так а где ещё нормально подскажут и чему то научат, как не у нас? Сам в свое время читал темы АП и по ним учился. А на "умирающих" сайтах (в кавычках, потому как не всё видать со стороны) могут сидеть и 6-7 человек, общаясь между собой, пусть и нечасто, но по существу. К ним приходят, задают вопросы, они отвечают - может им более широкое общение и не нужно? Их полное право. У каждого своё понимание, каким должен быть сайт, что бы он его устраивал. Мы же все разные, не роботы.....

Выдохнуть, успокоиться и продолжать общение на форуме в дружелюбном тоне. Коллектив здесь давно состоявшийся и новичку общаясь "с нахрапом" долго не протянуть...... Любые склоки у нас пресекаются .

http://www.155la3.ru/6v1p.htm

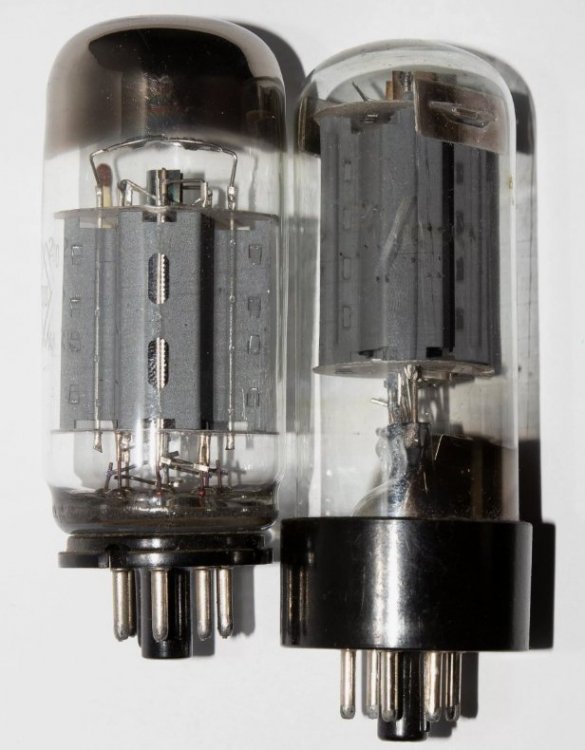

В наличии редкие 6П3 без С кобры Фрязино Рений 1948 1949 год 5000 за штуку. Сварные толстые черные аноды.Это американские лампы лендлиз General Electric В наличии четыре штучки 1952 год, черные СВАРНЫЕ аноды. 2500 рублей за штуку. Разумный торг уместен. Крутизна 5.9-6.1, по токам складываются в квартет. Те лампы в состоянии новых. Nos. Пара 5000 Квартет 10000 https://www.avito.ru/moskva/audio_i_video/lampy_6p3s_kobra._nos_586617436?slocation=638890&context=H4sIAAAAAAAA_wE_AMD_YToyOntzOjEzOiJsb2NhbFByaW9yaXR5IjtiOjA7czoxOiJ4IjtzOjE2OiJLbUJSbjh5Q1g4bVBHRlFwIjt9JysfWj8AAAA ____________________________ Поможет?

Ну нам не хватало ещё из-за ламп нервничать.... Други, это просто лампы.

Сергей, в принципе согласен с Вами, но ведь намного интересней (и главное, понятнее для себя) , когда схему можешь не просто прочитать, а сам рассчитать, проверить, понимая, как и что работает , нежели тупо повторять готовую , не понимая принцип её работы и не зная, как её просчитать, потому как не умеешь этого и не знаешь..... Разве не так?

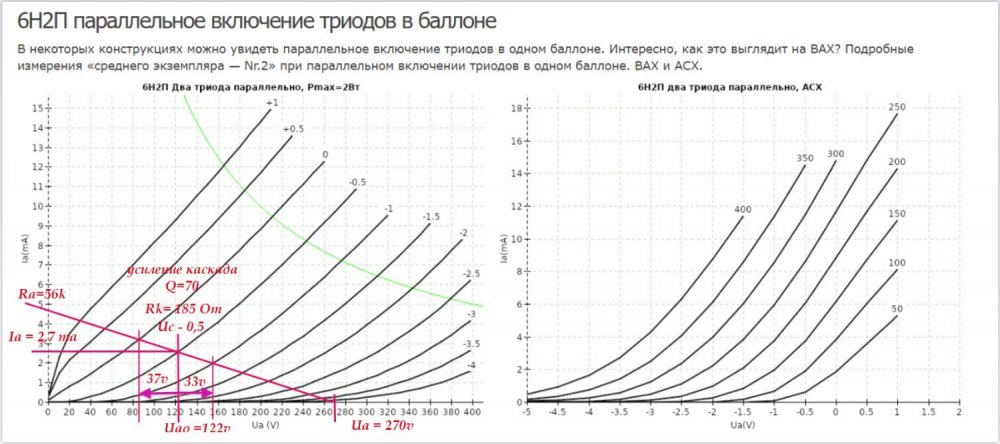

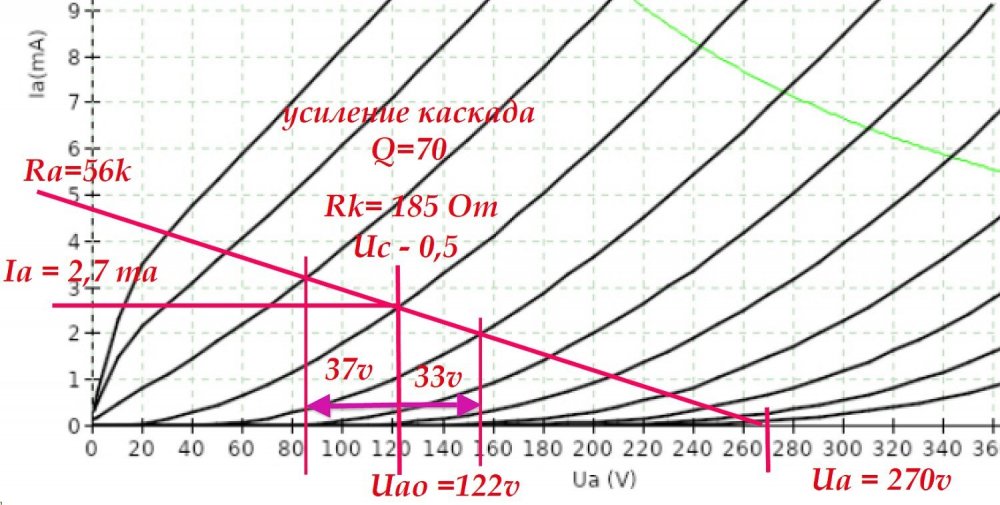

Ну значит в Вашем случае получается вот так: Насколько этот режим линеен, ссудите сами. При 180 Ом в катоде на сетке будет смещение 0.5 вольта, усиление каскада около 70, значит при входном 500мв на выходе получим порядка 35в . ( без захода в положительные сеточные характеристики) . Ток анода 2.7ма, напряжение анода 122 в. Если такие характеристики входного каскада Вас устраивают..... Поправка на чертёж "от руки" + -, но картинка особо от этого не измениться. источник анодно-сеточных хар. параллельного включения: https://lnx.lv/6n9s_vs_6n2p/

При 180 Ом в катоде?

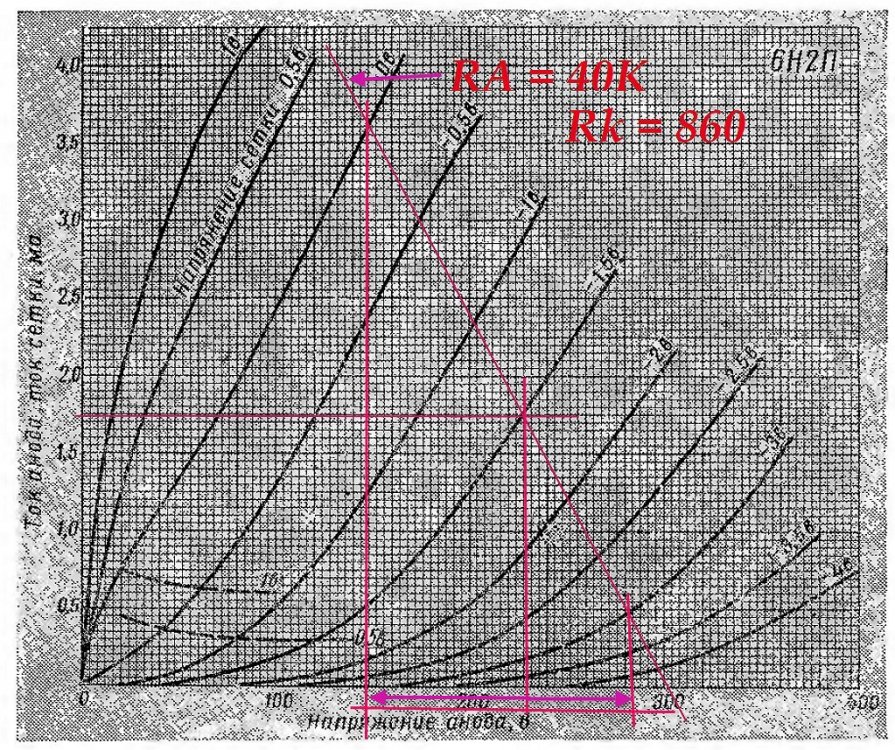

Обозначьте все режимы - график покажет всю линейность. У Вас Ua не обозначен. Любую "самую линейную" лампу можно в "жопу" превратить..... Прошу прощения, за мой английский.

.... нУ нет проблем, "дерзайте" в самом "линейном" режиме....
