Сергей Ал.

br.djvu

В такой схеме одно достоинство всё же есть - смещение автоматическое, но катод на "земле". Да и мощность "подземного" резистора, как правило, меньше, чем в цепи катода при стандартном "автомате".

Выбор схемы и режимов - вопрос во многом субъективный. Но не стоит забывать, что любой симулятор - весьма приблизительный инструмент и многие лампы "просыпаются" начиная с некоторой величины анодного тока. Учитывая отсутствие конденсаторов в катодах, ёмкость конденсаторов в цепи питания есть риск получить усилитель, неспособный воспроизводить динамичную музыку без ОООС (тем более на многополосной АС с компрессионными динамиками). Впрочем, возможно автора схемы такой звук вполне устраивает.

Катодный повторитель в вашей схеме - тот же костыль. Его наличие как-то можно обосновать на выходе предварительного усилителя и в драйвере, зачем он в данной схеме? 120 кОм в аноде 6Н8С ... И для работы с тугой "транзисторной" акустикой нужно вводить ОООС либо местную ОС (напр. с использованием катодной обмотки), а лучше использовать в выходном каскаде ГУ-50.

Есть же проверенная временем схема

Леван Ломидзе, Константин Никольский

Наверное, не столько в усилителях, сколько в разных системах - тональный баланс различных источников и АС тоже приходится учитывать.

The Dream

Небесспорное, но заслуживающее внимания интервью с известными звукорежиссёрами. Журнал АудиоМагазин 1-2006 Они делали Steely Dan.pdf

Дмитрий, а в чём сложность зарегистрироваться и получить доступ? Не вижу здесь никакой проблемы.

Дмитрий, форум нужен для общения между участниками, а не для развлечения гостей.

И в говорилке не добавляет, но на то и "говорилка" - можно писать всякую чепуху, лишь бы в явном виде не нарушались правила форума.

На мой взгляд темы такого рода не добавляют авторитета форуму. Да и вряд ли кто-то захочет в ...надцатый раз оппонировать участнику RedStar.

...

Ни то, ни другое. На положение рабочей точки "влияют" ток анода и напряжение анод-катод, все остальные величины - вторичны.

"Сопротивление лампы при постоянном токе" - никому не нужная величина, в расчётах усилителей звуковой частоты не используется, ничем не регламентируется, поэтому вопрос в контексте проектирования и изготовления УНЧ не имеет смысла. По поводу Ri - это условная величина, используется для ориентировочных расчётов (в основном выбора параметров анодной нагрузки). Других объяснений на форумах такого рода вы не услышите, да и не нужно это новичкам. Леонид Пермяк вроде доступно объяснял, вряд ли кто-то ещё захочет пускаться в рассуждения на эту тему (BAA, видимо, не в курсе, что аналогичный вопрос подробно обсуждался на форуме С.Сергеева).

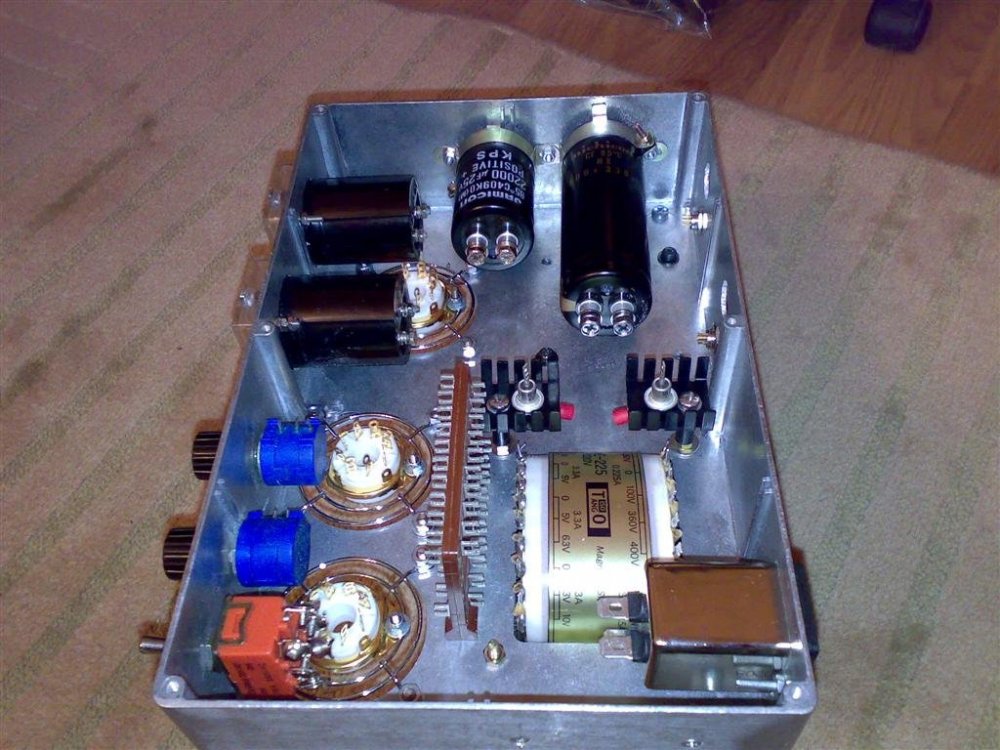

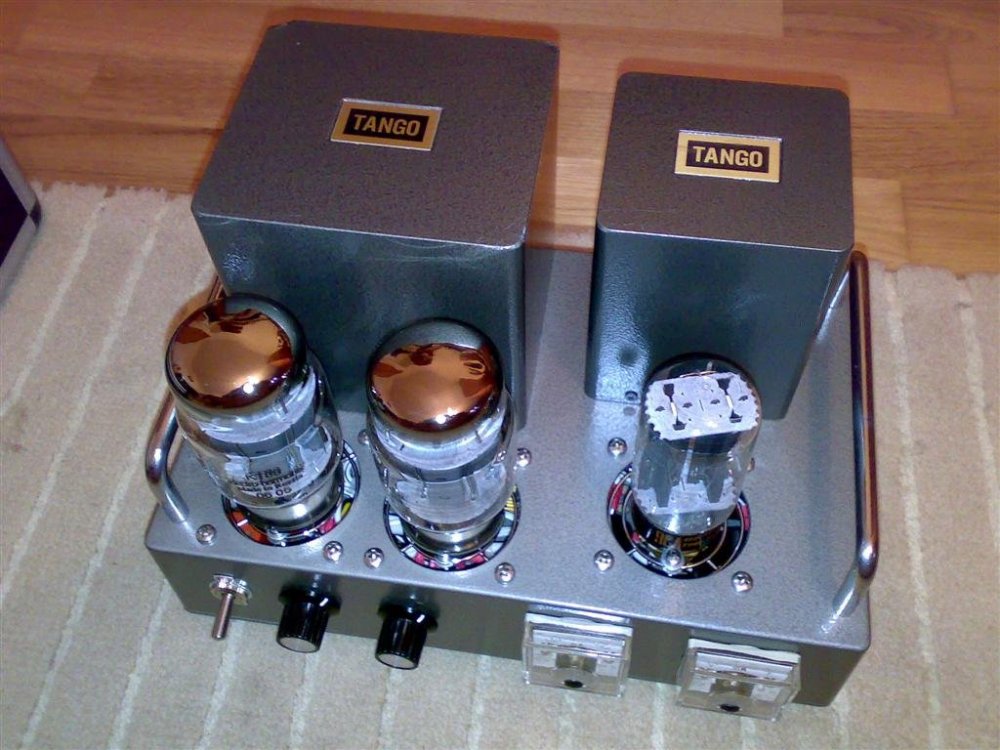

Давно была мысль приобрести винтажное радио, планировал обратиться к Сергею Ефимову. К сожалению, недавно он скончался. Вот несколько восстановленных им изделий:

Небольшая рекомендация: для различных цепей (особенно в макете) стоит использовать провод с изоляцией (или термоусадкой) разных цветов. Например, для "земли" - синий (если это минус питания) или чёрный, для плюса питания - красный, цепи сетки - зелёный, накала - жёлтый и т.д. Впрочем, у каждого могут быть свои цветовые предпочтения.

Прочитал когда-то рекомендации И. Виноградского, моему опыту не противоречат: для слаботочных цепей - CAT6, для остальных - обмоточный провод соответствующего сечения (разумеется, из меди хорошего качества).

Neo soul jazz guitar solo

Не надёжнее собрать последовательно несколько источников напряжения (используя отдельные обмотки и мосты из "быстрых" диодов)? И конденсаторы для такого варианта проще подобрать.

Судя по описанию - это обычные октальные панельки, мне нужны Octal-8 GB Mazda. Это разные цоколи, они отличаются по размерам, P61 (https://www.radiomuseum.org/tubes/tube_p61.html) в обычный цоколь не вставить.

Лэнди -Справочник радиоинженера
