Hi-Fi усилитель от мастер кит по мотивам Рода Эллиота Project 3A

Hi-End

By Hi-End
in Semiconductor

 Share

Recommended Posts

Hi-End Newbie

Hi-End

Posted
Posted

Добрый день форумчане. Попался такой кит в продаже, никто не пытал сей девайс? Как он в звучании и замерах?

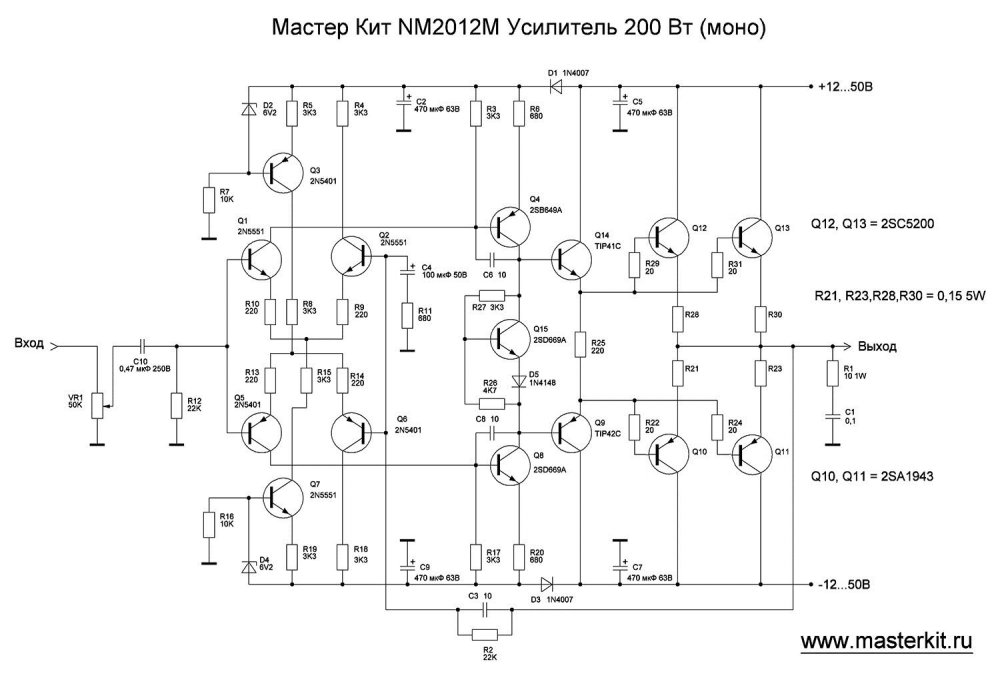

Набор для сборки усилителя NM2012M

Напряжение питания, В (двуполярное) 12-50
Ток потребления, А 5
Максимальная выходная мощность, Вт 200
Сопротивление подключаемой нагрузки, Ом 4-16
Коэффициент не линейных искажений, THD % 0,009
Коэффициент шума, не хуже, дБ 95
Диапазон воспроизводимых частот, Гц 15 … 25000
Коэффициент усиления по напряжению 34
Габаритные размеры модуля, мм 135х65x55
Вес без упаковки, г 148
Вес с упаковкой, г 186



Hi-End Newbie

Hi-End

Posted
  • Author
Posted
1 час назад, юрий робертович сказал:

Этот лучше

https://sound-au.com/project217.htm



Юрий Робертович, подскажите пожалуйста чем он лучше? В статье написано "Я измерил искажение на уровне 0,1% при полной мощности при нагрузке 8 Ом и 0,03% без нагрузки." В том ките если верить написанному THD 0,009%

Hi-End Newbie

Hi-End

Posted
  • Author
Posted
9 минут назад, юрий робертович сказал:

Звучанием, как Шушурин 1978 номер 6 в металле все транзюки, как Корвет-стерео, Эллиот и тп

Понял спасибо, за ваше мнение.

BAA Master

BAA

Posted
Posted
43 minutes ago, юрий робертович said:

Полезно почитать

Автора подскажите, пожалуйста. Не увидел.

Hi-End Newbie

Hi-End

Posted
  • Author
Posted
37 минут назад, BAA сказал:

Автора подскажите, пожалуйста. Не увидел.

Не знаю кто у кого перепечатал эту статью, но она есть еще https://www.hifiaudio-spb.ru/ampl/

Автор статьи скорее всего копирайтер, который перевел статью из иностранного источника.

В статье еще говориться про класс Т, но про него мифы уже давно все развеяны.

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted

Обычный Lanzar, в котором Эллиот мастерски избавился от 30 дБ петлевого усиления, чтобы только не делать нормальную коррекцию. Ибо он в коррекции разбирается как свинья в апельсинах. Не надо с этим связываться. Лучше усилители на двух лампах собирать. Будут гораздо приличнее звучать.  Этот усилитель пример - как из высококачественных компонентов получить кучку дерьма.

Климентий Local

Климентий

Posted
Posted
В 14.02.2024 в 19:34, юрий робертович сказал:

Этот лучше

https://sound-au.com/project217.htm



Ю.Р. подскажите какие параметры у данного усилителя? режимы? Какая версия лучше на комплиментарной парте или на одинаковой проводимости на выходе?

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted
В 17.02.2024 в 17:16, Климентий сказал:

Ю.Р. подскажите какие параметры у данного усилителя? режимы? Какая версия лучше на комплиментарной парте или на одинаковой проводимости на выходе?

Никакой не лучше. Это для поделок юного радиолюбителя. Уровень этих усилителей - для озвучивания автобусных остановок и общественных туалетов.

  • Like (+1) 2
Den101 Proficient

Den101

Posted
Posted

За такие деньги я бы не брал. Думаю, Владимир прав - по сути тот же Ланзар. Это в машину или для шашлыков.
