Одинаково.
Еще раз. Разъемы входные/выходные все изолированы от корпуса, от них поканально сигнал и общий идут на плату своего канала, то же с регуляторами громкости. Вместе общие провода соединяются на плате БП, там же на общий припаяны минусы накалов, оттуда идет общий провод на корпус.
Да, плюс попробую еще пооткидывать поочередно анодное и накал и посмотреть на поведение.
Мне кажется излишнее увлечение всякими стабилизаторами приводит к тому, что усложняется схема и плата... В результате сложнее отследить правильность трассировки печатной платы и в целом разводку ... Что приводит к повышенному фону... Проще нужно делать...

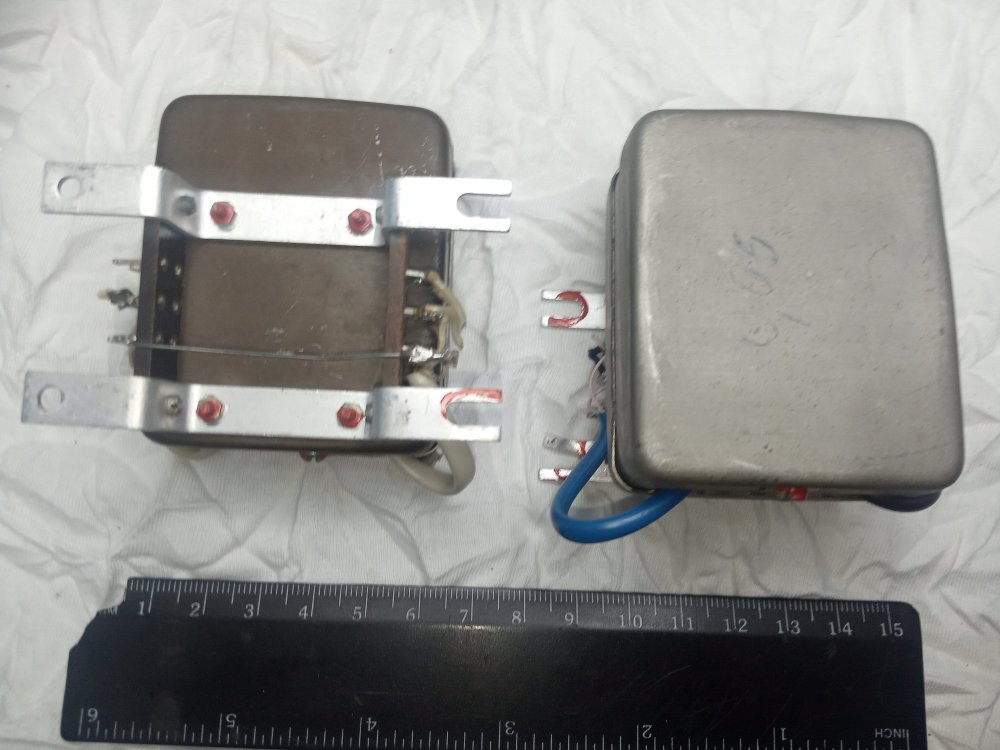

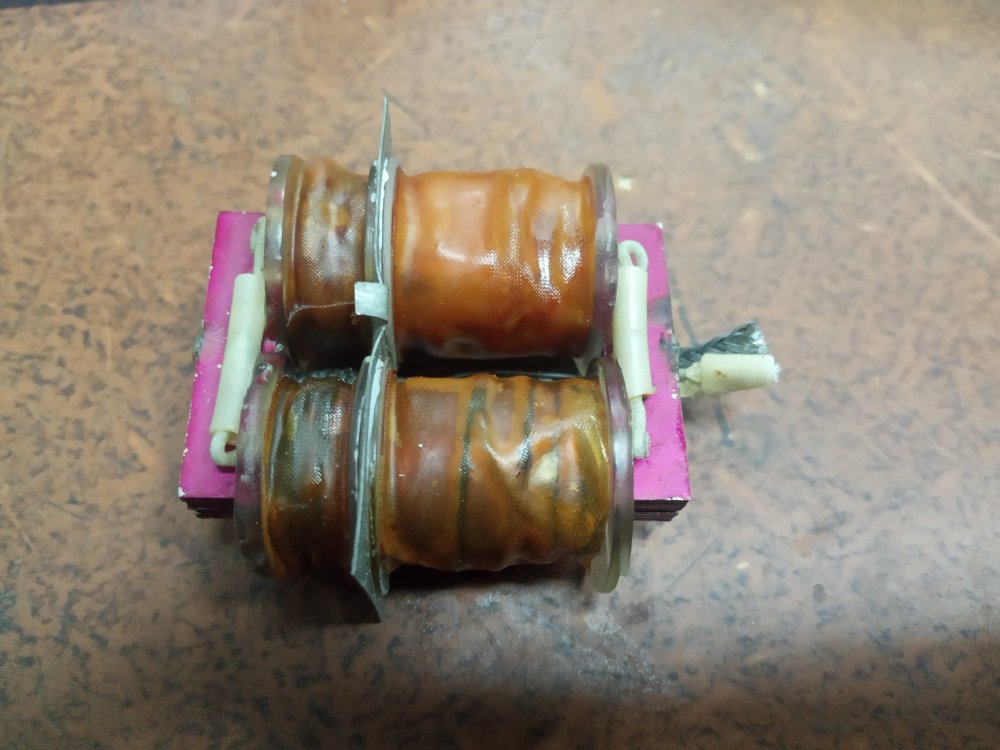

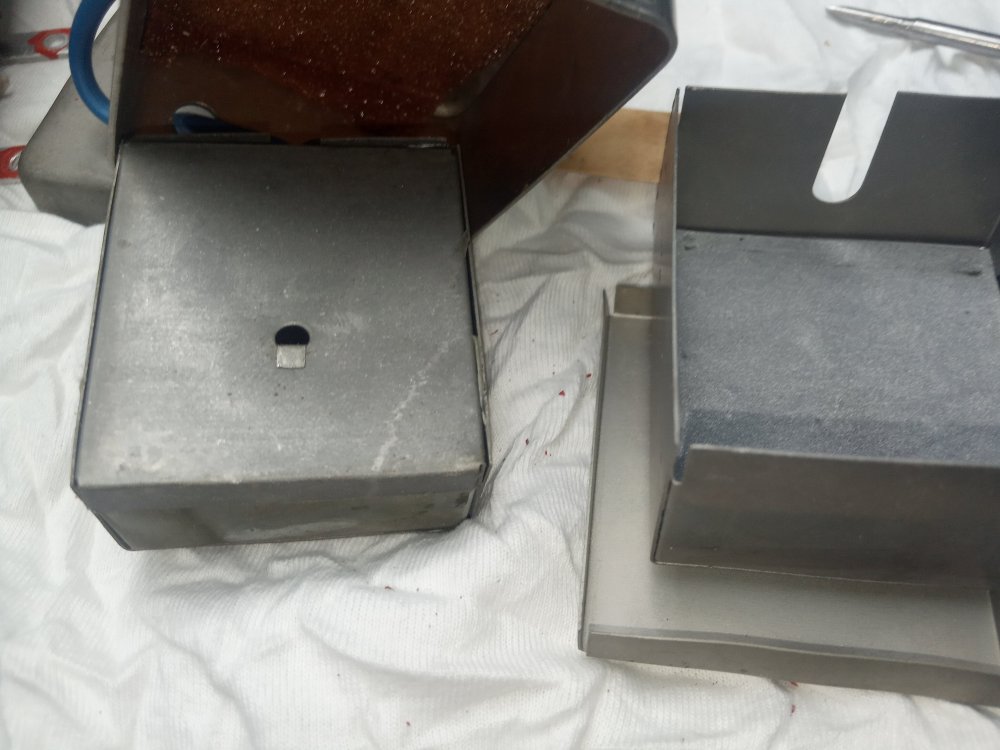

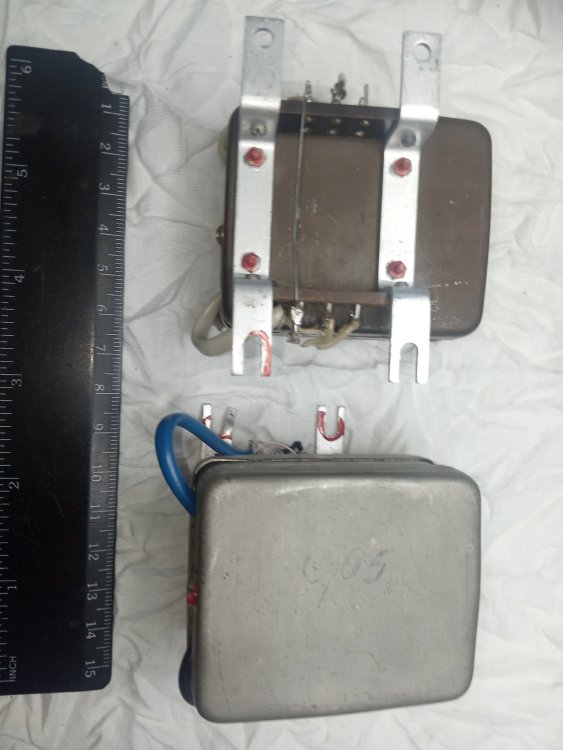

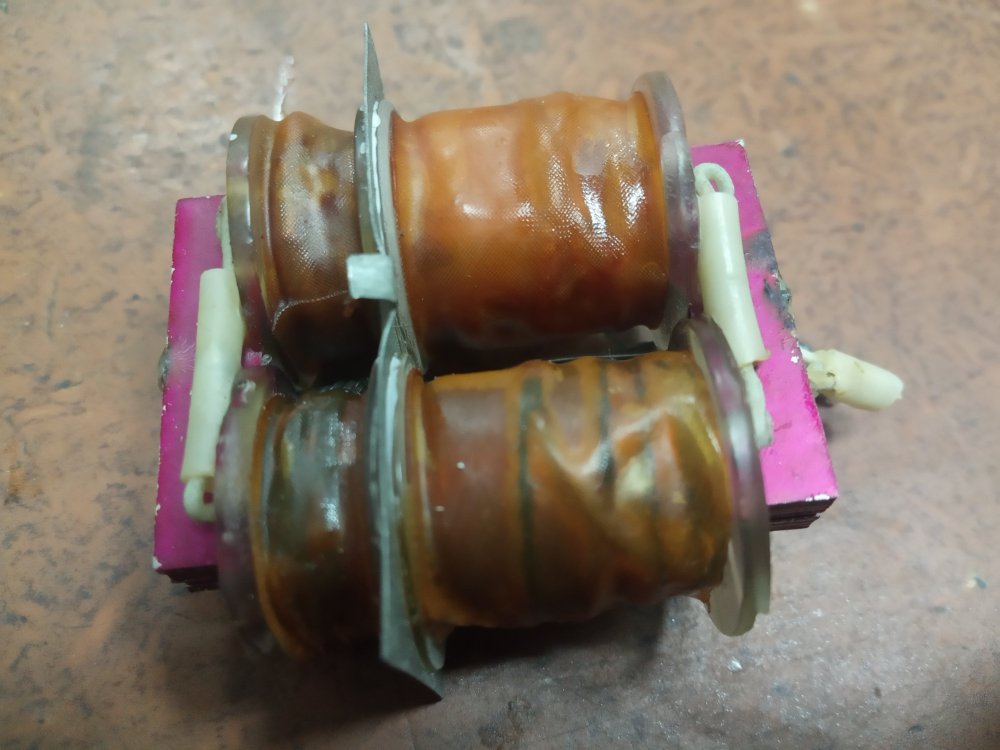

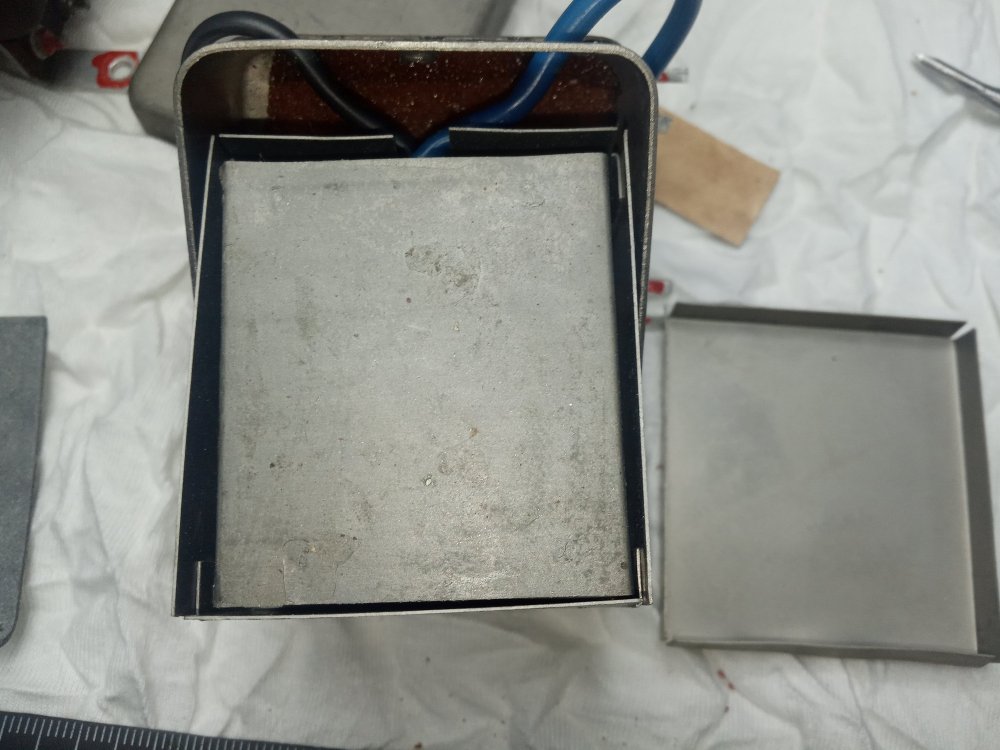

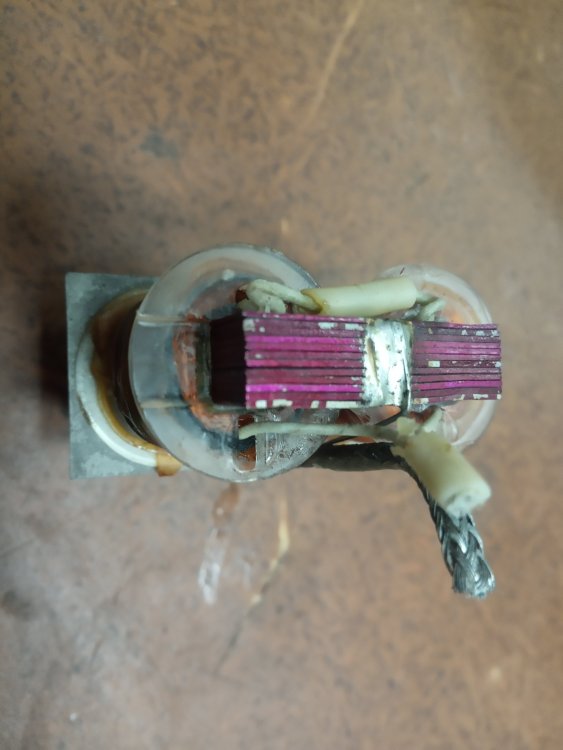

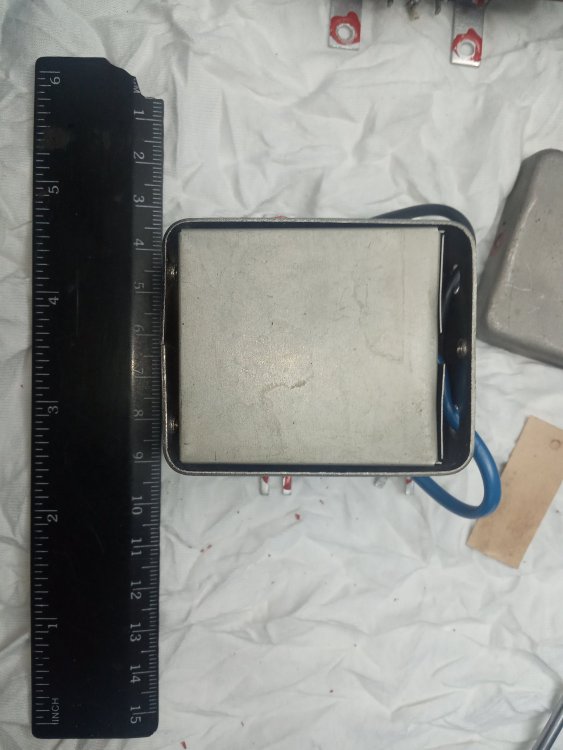

Эти 100 Гц , одинаково фонят в обоих каналах?
Еще не очень понятно где землятся платы корректора , там же где и накальные ? Может разнести эти точки по разные стороны или разделить земли до общей точки .
Чтобы контур земли слабых токов не входил в контур сильных токов. Тоже и на самих платах корр-а.
Непонятно , зачем тащить клемму корпуса к входным разьемам.
Все земли соединяются на минусе конденсатора фильтра анодного. И от этой же точки проводок на корпус. Каждый входной разьем соединен со своей земляной шиной только в канале корректора.
