Posted (edited)

Использовать для хранения музыки компьютер у меня не лежит душа, но реалии таковы, что делать это придётся. Для фильмов, фоновой музыки, в процессе какой-то работы, обычные компьютерные настольные АС устраивают не всех. В тоже время, мало кто согласен тратить на изменение существующего значительные средства и, самое главное, выделять место сверх уже выделенного для компьютера.

Есть готовые решения - полочные АС. Но бренды, либо слишком дороги, либо их качество мало отличается от копеечных. Среднего сегмента практически нет.

На этом фоне, мне представляется оправданным самостоятельное изготовление небольших АС для компьютера. Идея эта имеет спрос, после моих проб, особенно когда узнавали себестоимость, многие знакомые просили сделать им что-то подобное. Одни из таких АС остались у меня, владельца не устроил ФИ сзади, О них я и хотел бы здесь рассказать.

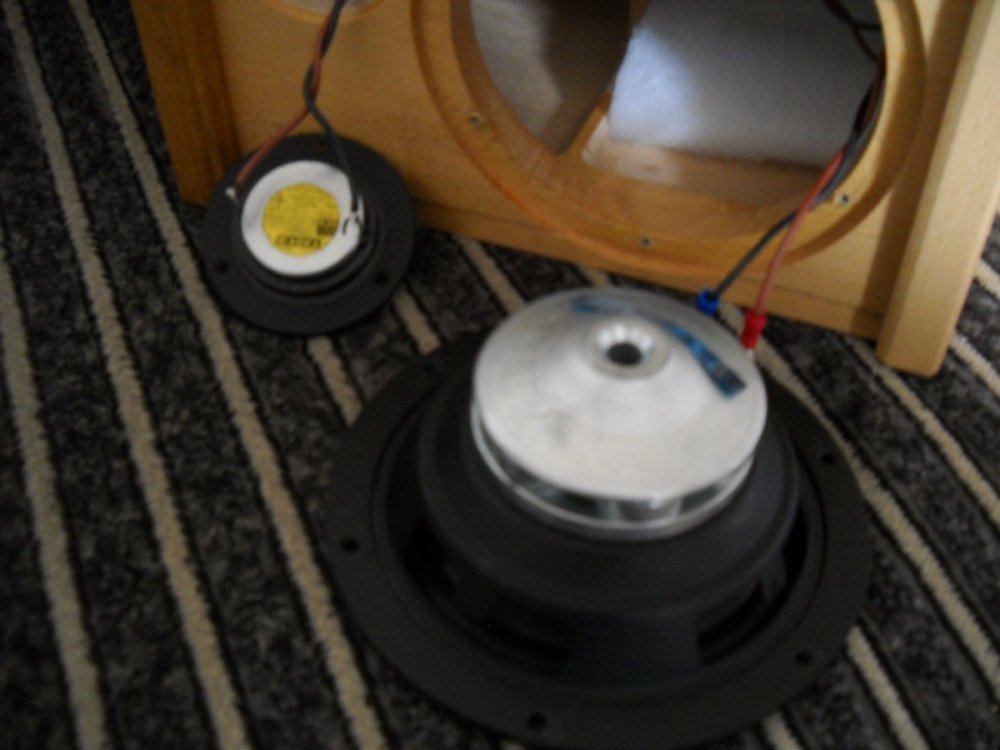

Т.к. предполагаются малогабаритные АС, динамик нужен 5". Я выбрал AsaLab. За исключением 1345, все их 5" НЧ-СЧ динамики у меня побывали. Я это не для хвастовства, а чтоб показать, что моё мнение обосновано. Есть базовый динамик 1324. Я делал и на нём закрытую АС по рекомендации самой AsaLab. Доложу Вам, что для своих размеров это отлично! Но это именно хороший результат для своих размеров - не более. Его "братан" динамик 1323 - тоже мощный, тяжелый динамик, но с алюминиевым диффузором. Можно ожидать отличный (для его размеров) бас и совершенно ватную, невыразительную середину. Что в общем-то и подтверждают практические эксперименты. Есть у АсаЛаба и 5" басовик. Но, во-первых, он требует рабочего объёма ещё больше, чем СЧ-НЧ динамики, во-вторых, он "тяжелее". То-есть, даже то немногое из "вкусного" на СЧ, чем и так не богаты 1324 и 1323 будет уменьшено. Я бы рекомендовал 1324.5 или 1324.3. У этих головок снижена мощность катушки но увеличен BL, а у 1324.3 на диффузоре ещё сделаны антирезонансные прорези. А практически, при замене в фазоинверторе базовой 1324 на любую из них, звук становится более лёгким, светлым, у сцены появляется, хоть и игрушечная но глубина. Разница совсем не мизер, а очень хорошо заметна. Поэтому, я бы рекомендовал именно эти головки. СЧ-НЧ динамики АсаЛаба рассчитаны примерно на один ящик ФИ. Поэтому, сделав ФИ 7 литров с настройкой 61 герц, Вы получите оптимальный ящик для любой СЧ-НЧ головки.

ВЧ-головка, главные требования: настоящая и маленькая. Я предпочитаю Т251.

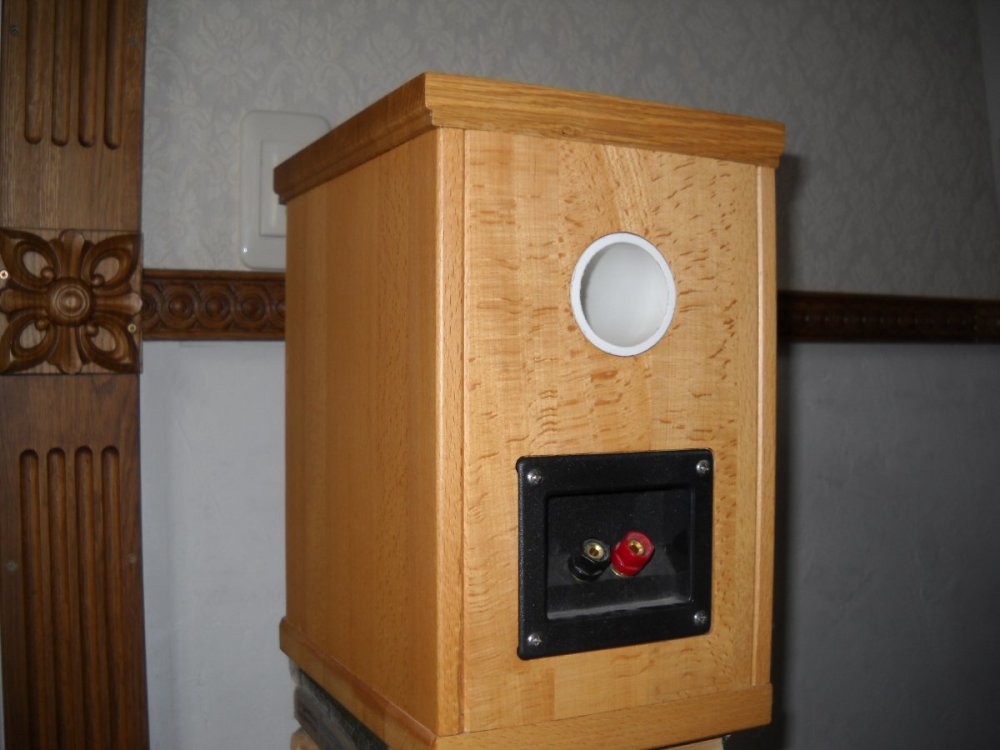

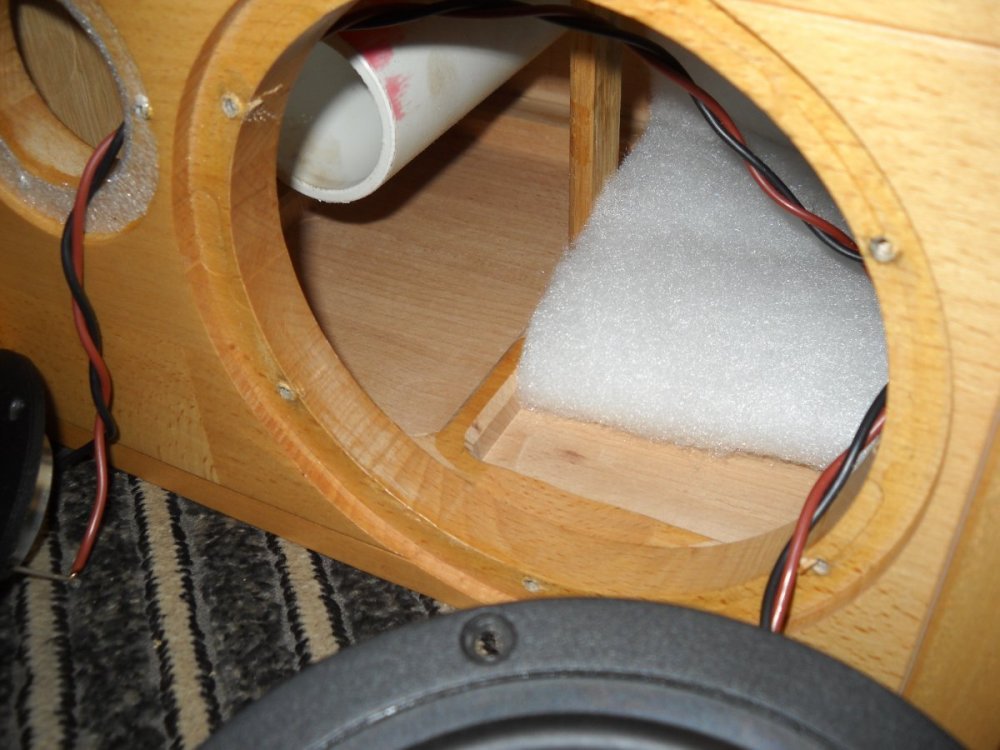

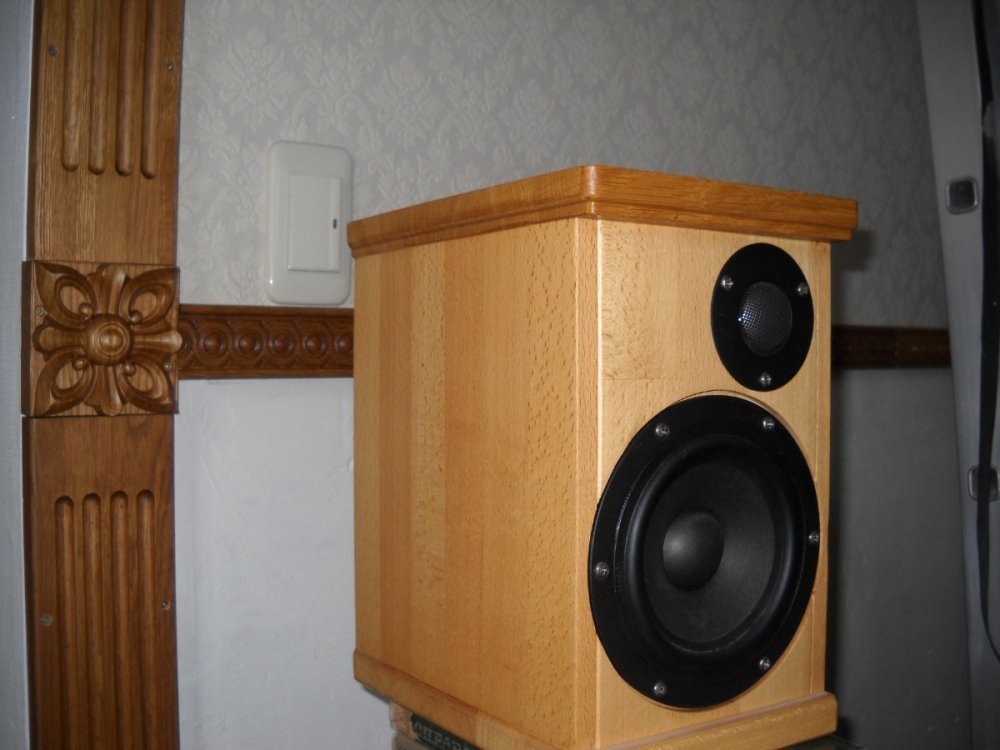

Корпус АС. Внешние размеры ширина, глубина, высота 160Х220Х270 мм. Мной делался из букового столярного щита. Т.к. стандартный щит имеет толщину 20 мм, я делал выборки по всем стенкам, оставляя толщину 10 мм. Итоговая жесткость меня вполне устраивает - ящик, при постукивании по нему, ведёт себя как сплошной цельный чурбак из бука. Внутри клочёк синтепона, который ни на что не влияет, простейшие фильтры 2-го порядка, рекомендованные самой AsaLab для своей закрытой АС, и пластмассовая трубка тоннеля. Немного о тоннеле. Диаметр трубки не стоит делать меньше рекомендованного в даташит, т.е 36-40 мм. А вот с длиной Асалабовцы чудят, в каком-то PDF я находил большую ошибку. Будьте внимательны, перепроверяйте.

АЧХ имеется, найду, выложу.





Edited by Cop
  • Like (+1) 3
Posted

Так я их обмерял. С параметрами у них обычная песня. Все новые головки имеют чуть большую заявленной Frez, чуть меньший Vas. После 20-50 часов работы всё приходит в норму. Разброс от экземпляра к экземпляру, у маленьких головок совсем небольшой. У больших (10") эта разница мне попадалась больше, если в процентах, то я встречал порядка 15% разницу Vas. Вообще, это приемлемо, но всё же совсем не мало, но ведь и цена..... согласитесь?!

  • Thanks (+1) 1
  • 3 months later...
Posted

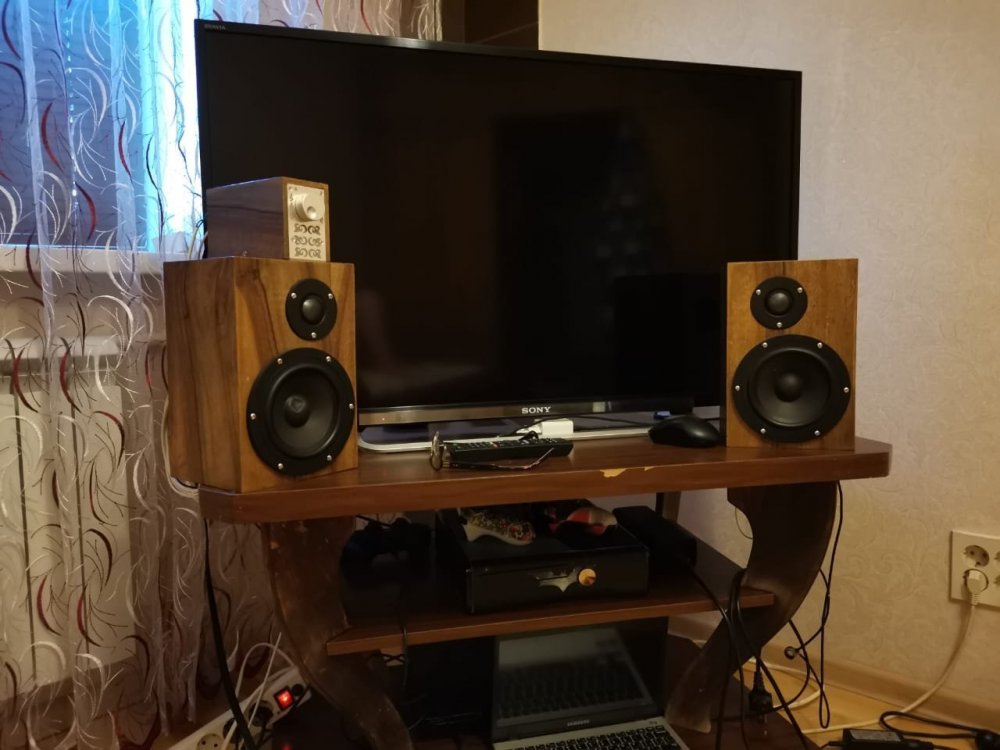

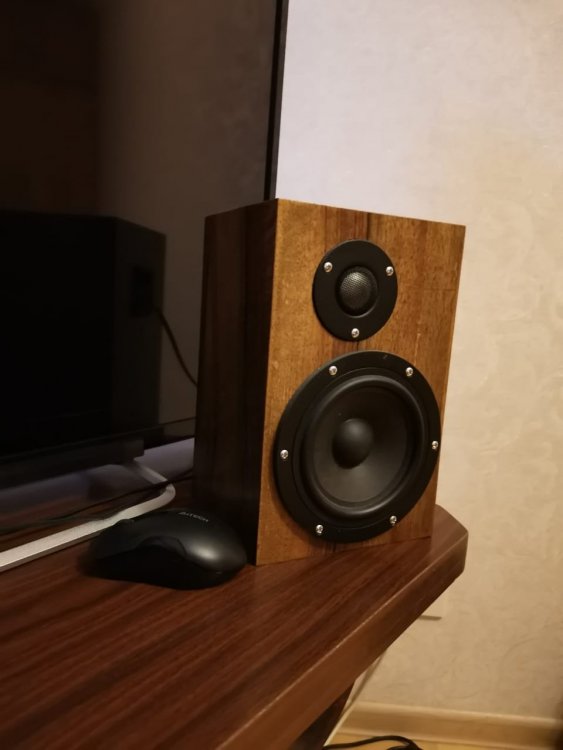

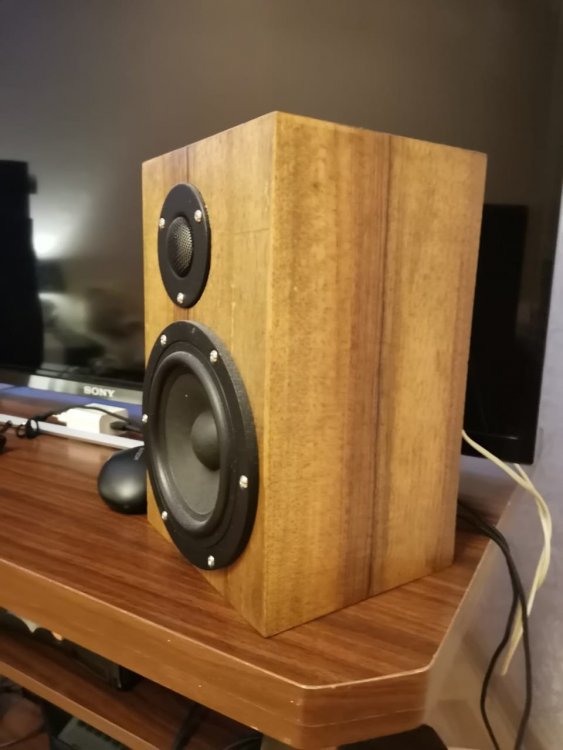

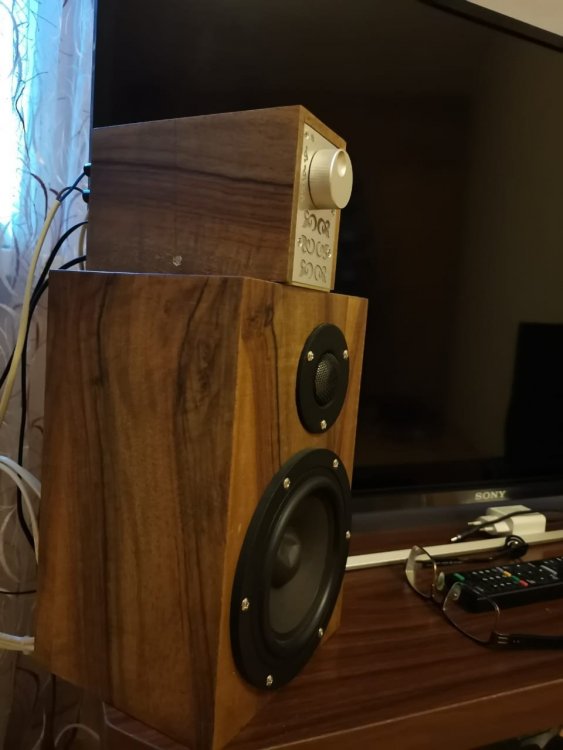

"Дотянулся" до первых своих маленьких АС на АсаЛаб. Вот их фотки. Это закрытый ящик.

IMG-20220619-WA0018.thumb.jpg.d12bf3c92ba40ba88e19be078d077eee.jpgIMG-20220619-WA0015.thumb.jpg.f34d735ad708357e169b29676799bb20.jpgIMG-20220619-WA0020.thumb.jpg.27900170a38d1a8ceb5f8554630417d6.jpgIMG-20220619-WA0019.thumb.jpg.f5902a514bd081325c64dec01ea9e7ee.jpg

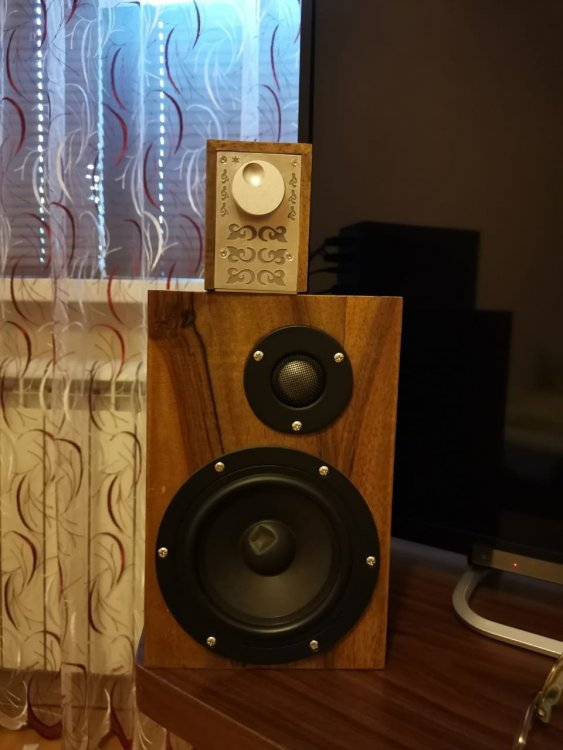

На одной АС стоит "коробочка" с круглой ручкой. Вот так сейчас выглядит усилитель 2Х50 вт.

Ну и АЧХ


  • Like (+1) 4
  • 4 months later...
Posted

Помница я лет пятнадцать назад делал практически такие же полочники на таких же ВЧ и СЧ-НЧ, но мои СЧ-НЧ вроде бы были на феррите стронция. Корпус тоже был совсем чуть больше 7 литров и ФИ. Материал аж их канадского клёна... Звучало очень даже приемлемо. А учитывая ту ещё цену на динамики, там вообще отличный был вариант. Но у меня АЧХ была както поровнее. И небольшая шишочка между 10 и 20 кГЦ. Отдал сестре. Там они и живут до сих пор.
