U.L.F.
Опубликовано: 8 августа 2009

Предлагаю выкладывать, в этой ветке, в виде отсканированных страниц, различные полезные советы и интересные схемные решения, из опыта прошлых поколений радиолюбителей. Ведь, зачастую, что-то, кажущееся, на первый взгляд, чем-то новым и супер оригинальным, на самом деле, оказывается придуманным, в прошлые годы, решением. Недавно, пролистывая старые журналы, в одном только журнале "Радио" за 1957 год, наткнулся на несколько довольно интересных и , на мой взгляд, полезных советов. Данные советы особенно полезны начинающим любителям - конструкторам звуковой техники.

Способ безындуктивной намотки самодельных проволочных резисторов.


Способ бескаркасной намотки катушек трансформаторов. Вместо киперной ленты допускается использовать полоски, подходящей по толщине, бумаги.




Получение регулятора громкости с логарифмической зависимостью, из простого переменного резистора с линейной характеристикой. В частности, подобный способ уместен при использовании, в качестве регуляторов громкости, мощных проволочных переменных резисторов серии ППБ. О подобном способе уже писалось на Аудиопортале, но вот и один из первых оригиналов статьи, на данную тему.


Ещё один совет из "Радио" 1956-го года.


1958/4-5.

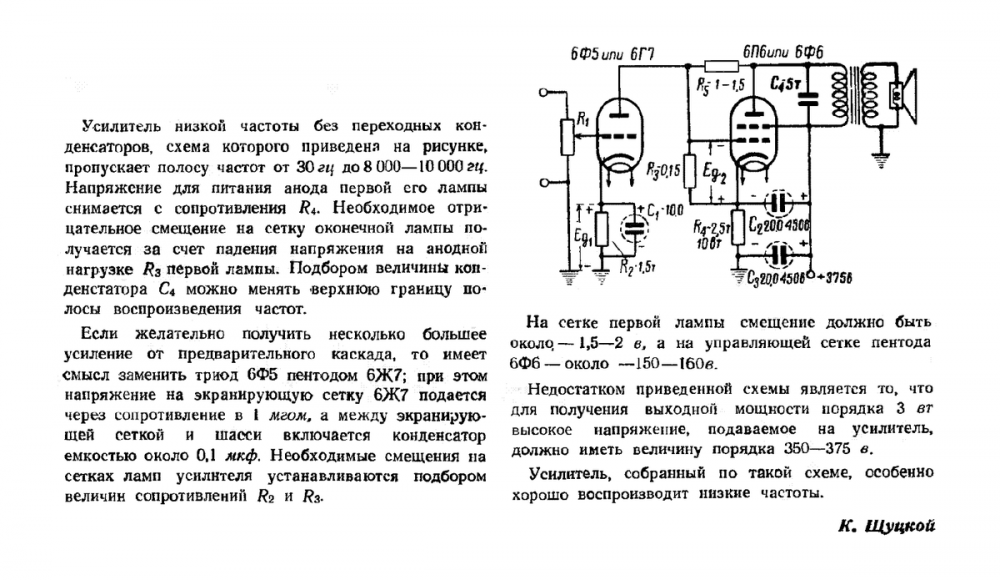

Кое-что из схемотехники из 1940-го года.




1968/3.




aoh
Опубликовано: 12 августа 2009

УНЧ на 6П9 ("эксплуатация и ремонт телевизоров", 1964)




Так стабилизировали переменное напряжение в 50-х годах.

К.Д. Осипов Справочник по радиоизмерительным приборам "Советское радио", Москва-1959





Пермяк
Опубликовано: 13 августа 2009

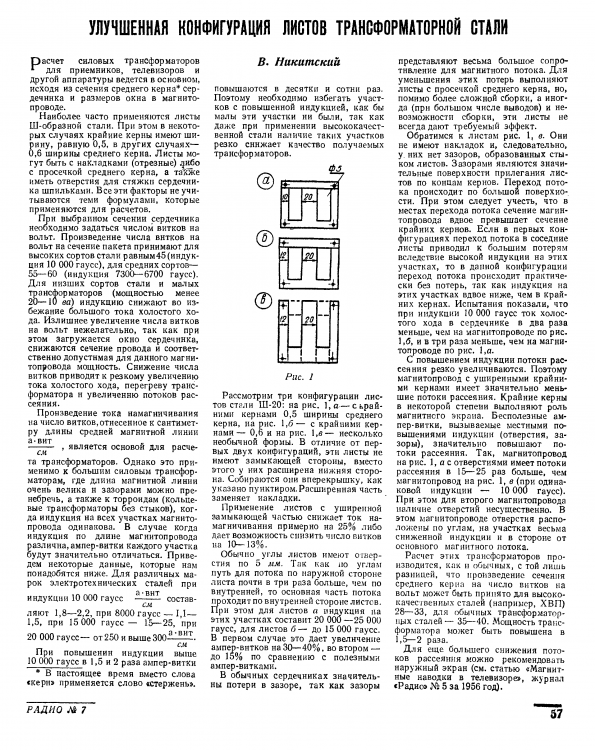

--1.Отвечая на вопрос в другой ветке, поместил статью там. Но думаю, сослаться на неё здесь - самое место. Интерес даже не в новой форме пластин для транса, а в осторожности при выборе стандартного железа.

http://www.audioportal.su/forums/showpost.php?p=388659&postcount=333

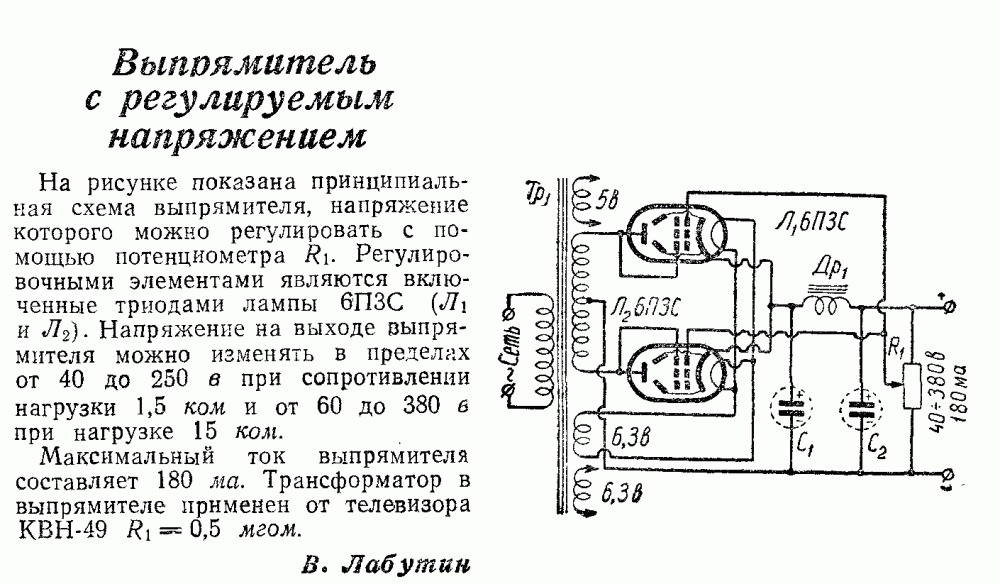

--2. Ещё артефакт. В. Лабутин тогда частенько публиковался в разных "темах".

Вместо кенотронов - звуковые лампы! Чтобы и выпрямитель звучал. Любителей "поиграться" с анодным напряжением в готовом усилителе тоже должно заинтересовать.




Коллеги, я бы предложил, если у кого-то возникнет желание обсудить помещённый в этой теме материал, то сделать это лучше в ЛС или другой ветке.   Чтобы не засорять этот "источник мудрости"

На схеме (пост №7) просто опечатка. Смещение д.б. не 15, а 75 В. Это же очевидно!

  • Valinor changed the title to Листая старые журналы (Архив Аудиопортала)
Posted

ur5vft
Опубликовано: 13 августа 2009

http://www.retrolib.narod.ru/magazin.html


Пермяк
Опубликовано: 13 августа 2009

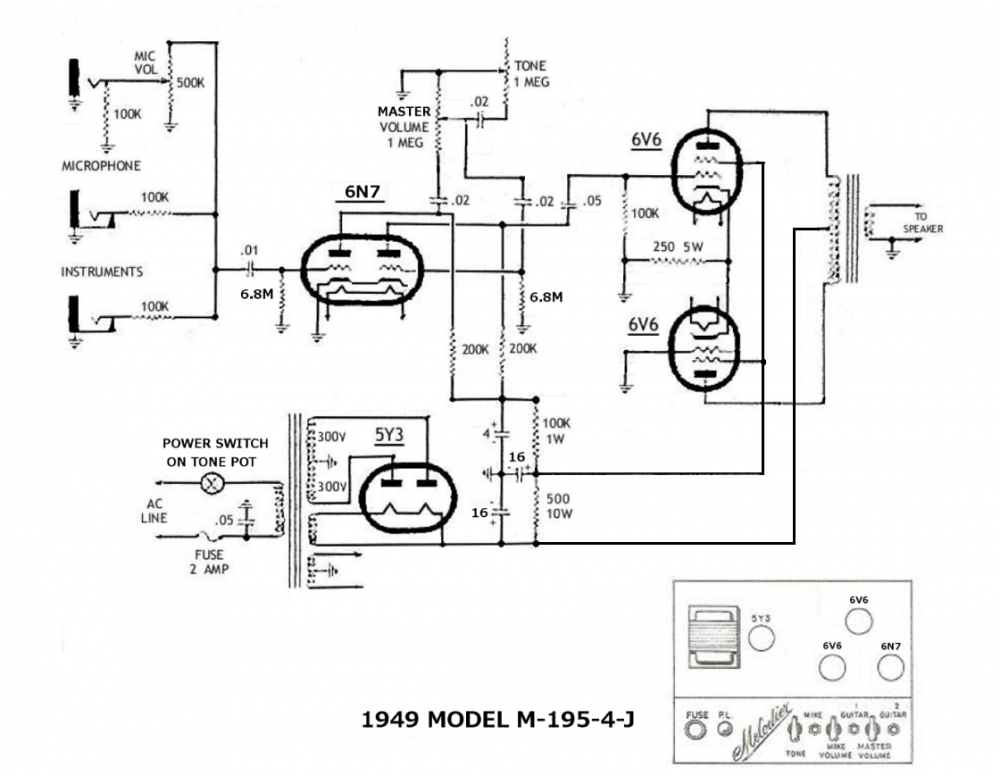

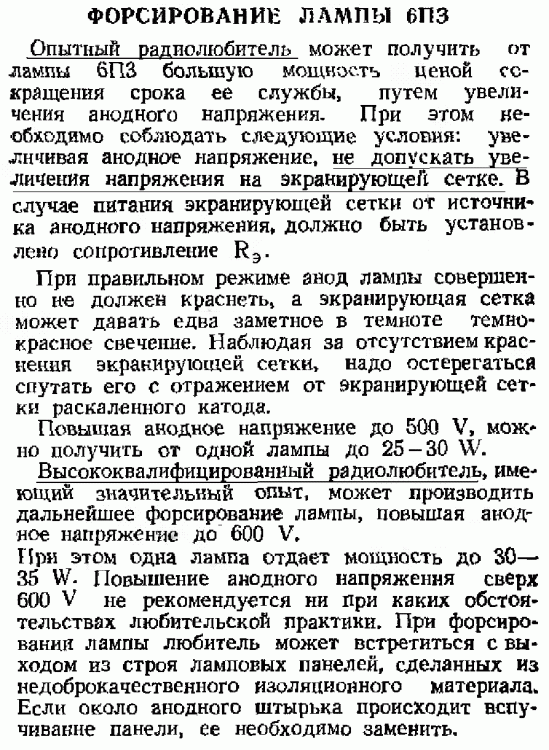

Должно заинтересовать начинающих конструкторов ГИТАРНЫХ усилителей, начитавшихся сообщений "лихих" ветеранов этого дела.

(Выдержка из статьи, 1946 г.)




слава
Опубликовано: 13 августа 2009

Цитата

Пермяк писал:
Должно заинтересовать начинающих конструкторов ГИТАРНЫХ усилителей, начитавшихся сообщений "лихих" ветеранов этого дела.

(Выдержка из статьи, 1946 г.)

Г-807 или 6П7С проще поставить - они к таким издевательствам привыкшие


Пермяк
Опубликовано: 14 августа 2009

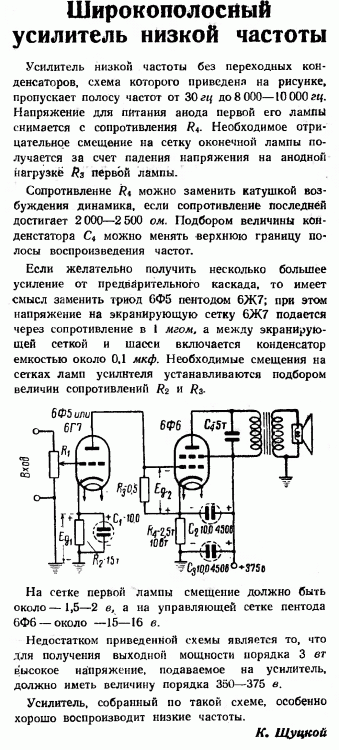

Радио , №10, 1949.




Discorez
Опубликовано: 14 августа 2009

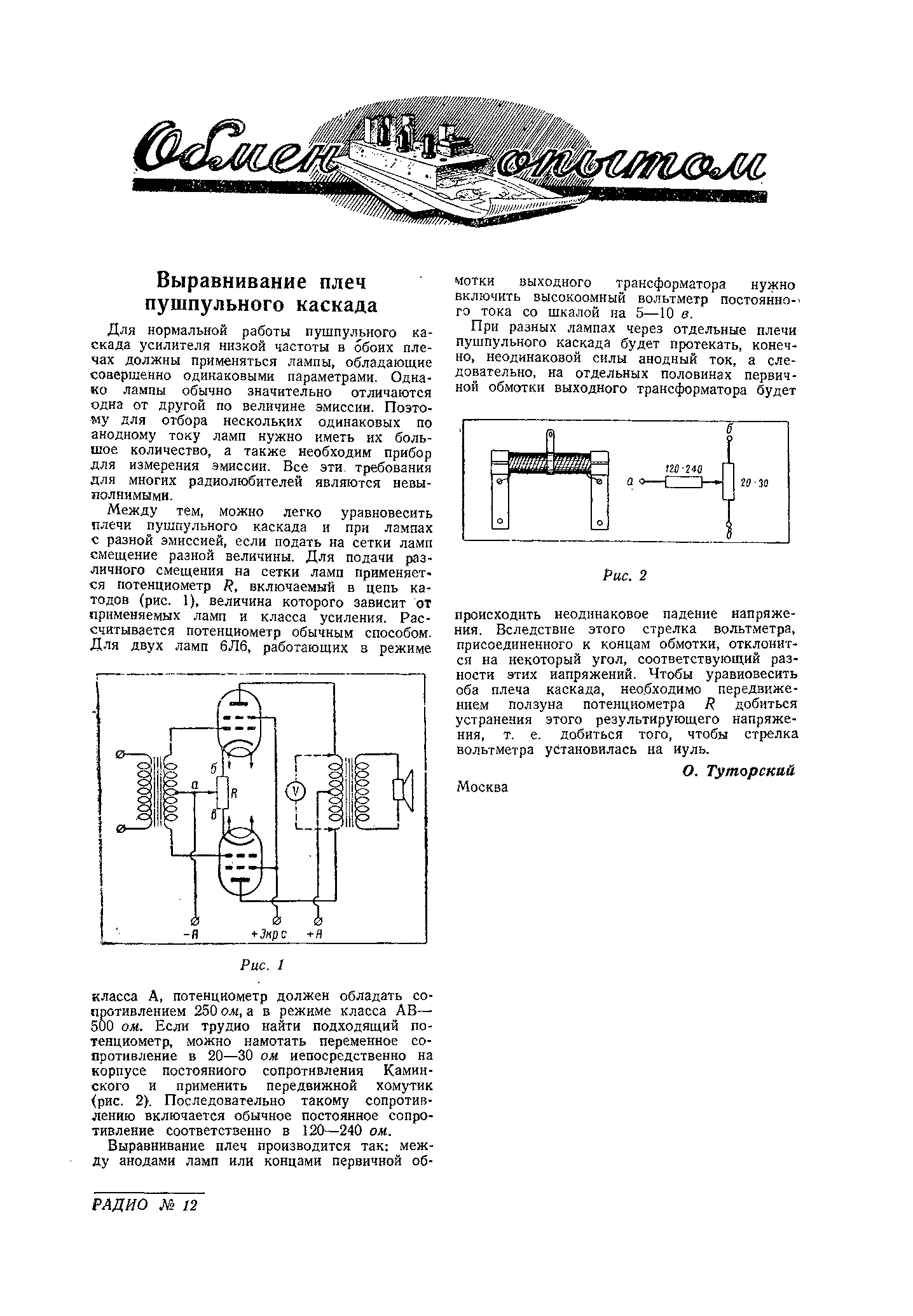

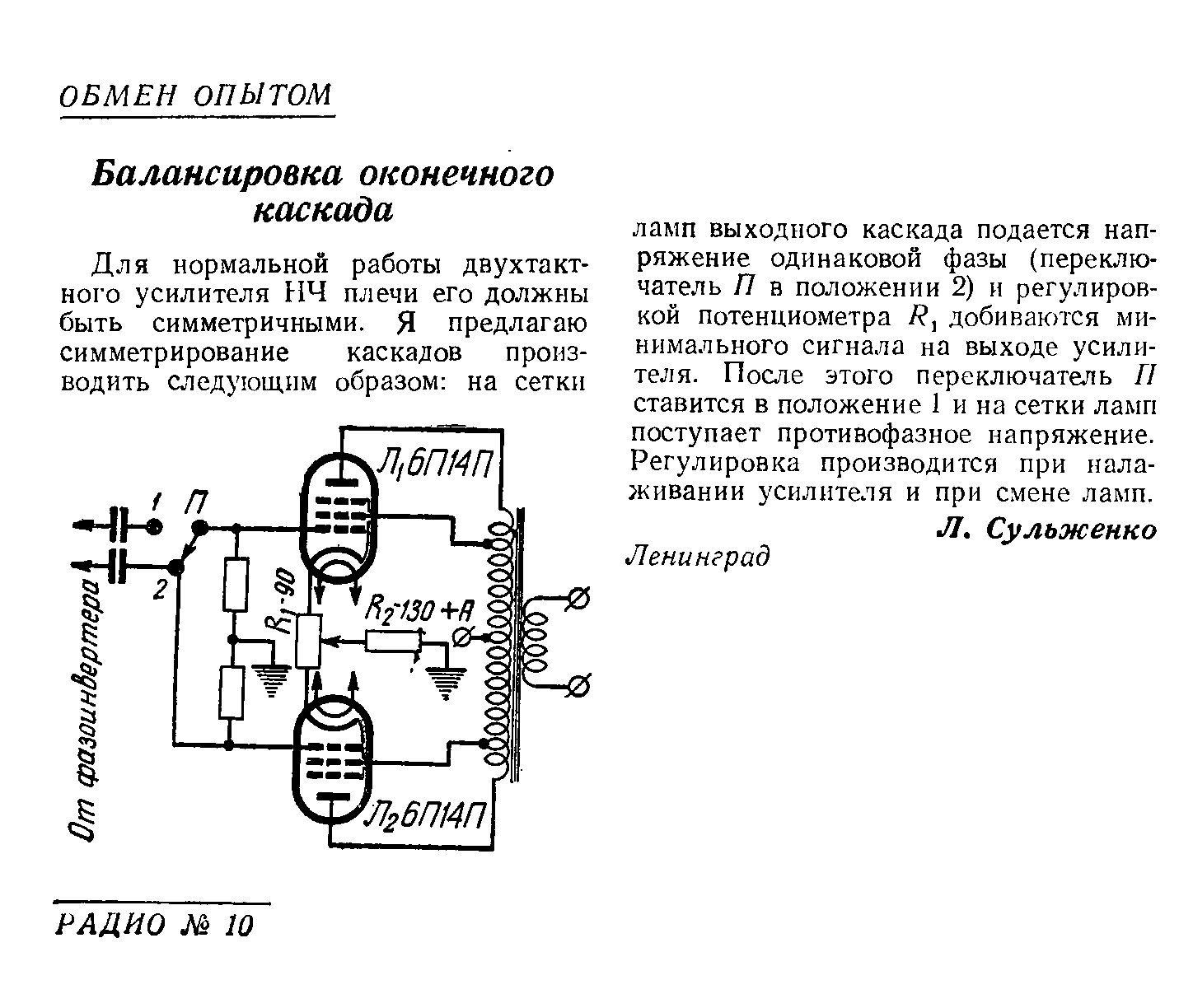

Балансировка двухтактных каскадов.

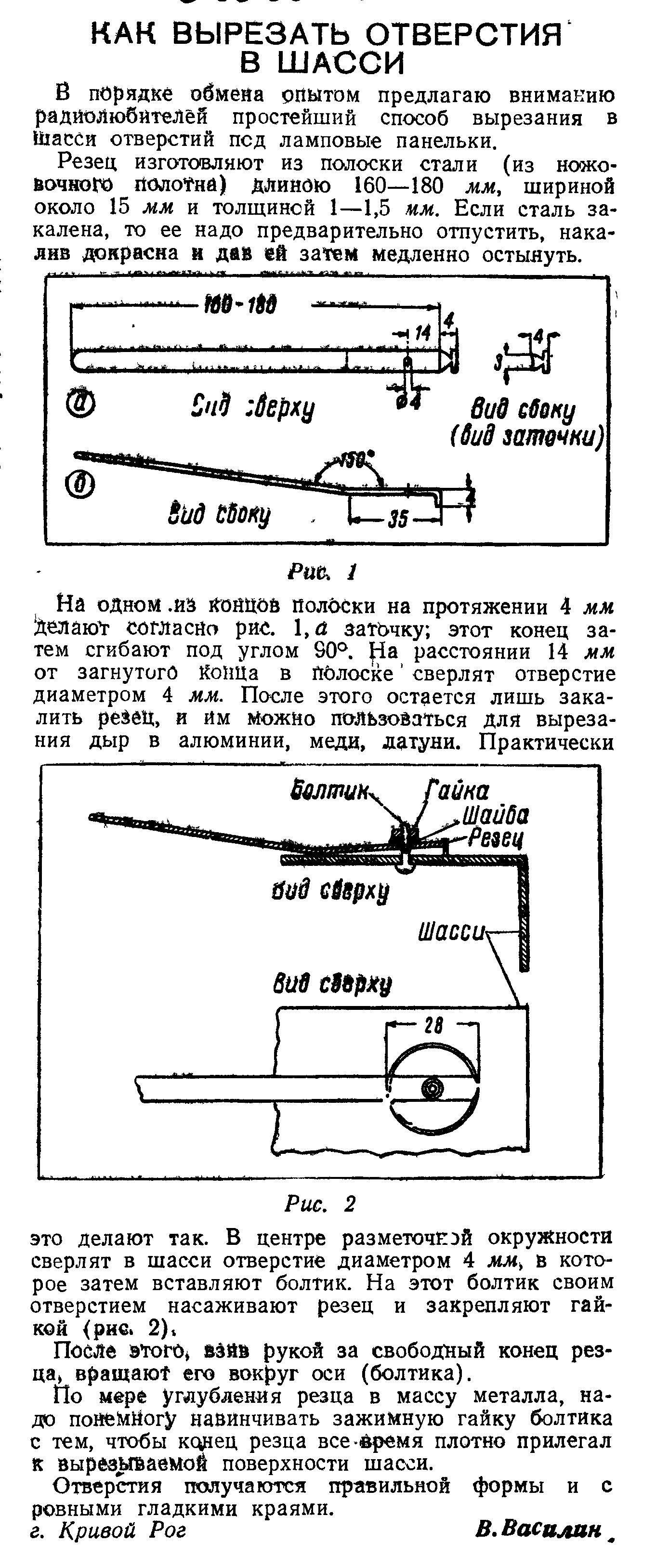

Приспособление для прорезания отверстий в шасси под панельки.

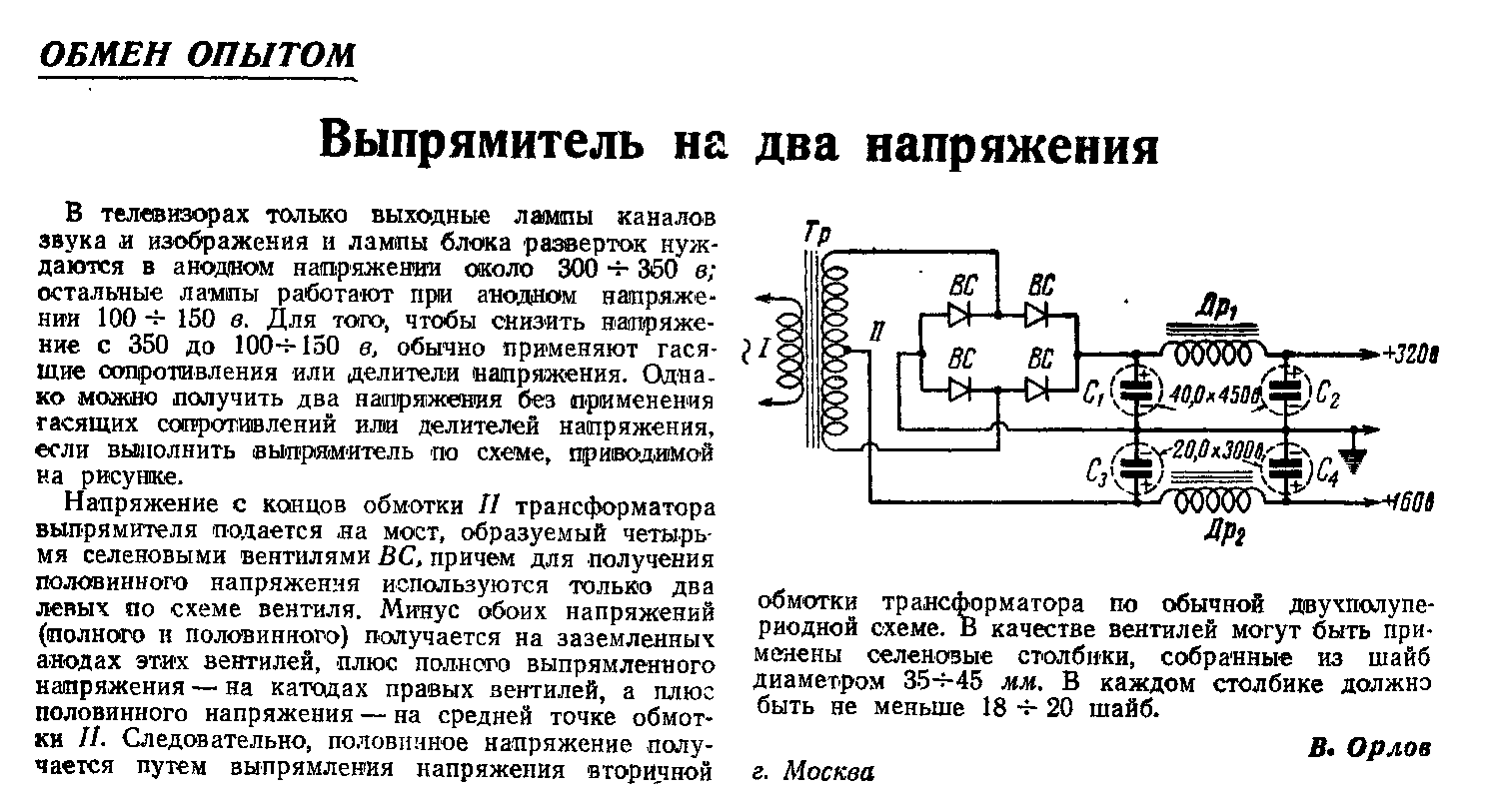

Выпрямитель на два напряжения




Максим Соловьев
Опубликовано: 14 августа 2009

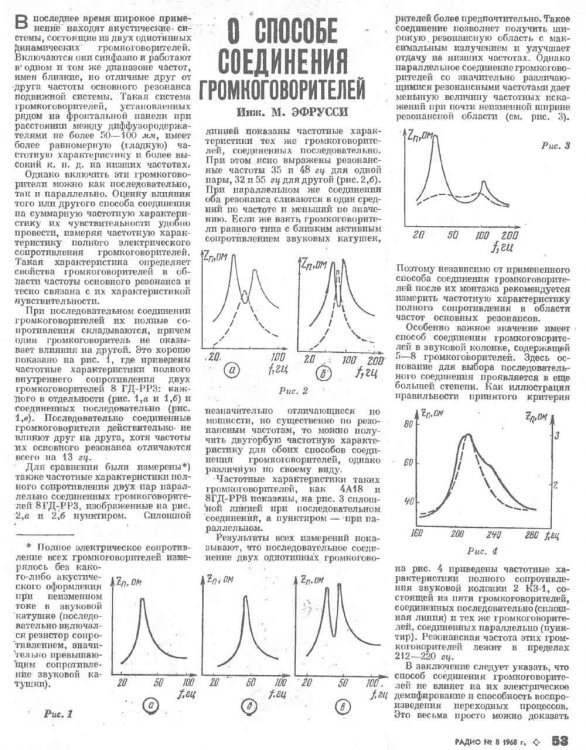

Радио №8,1968г.





Радио №2,1962г.

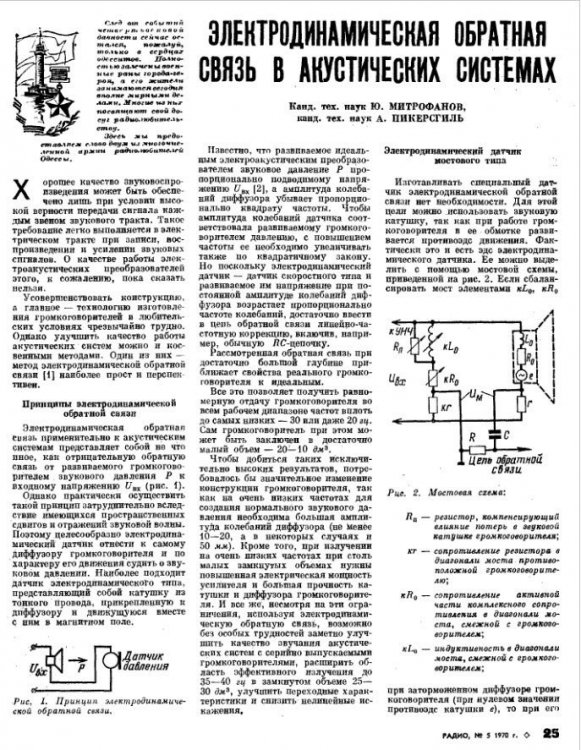

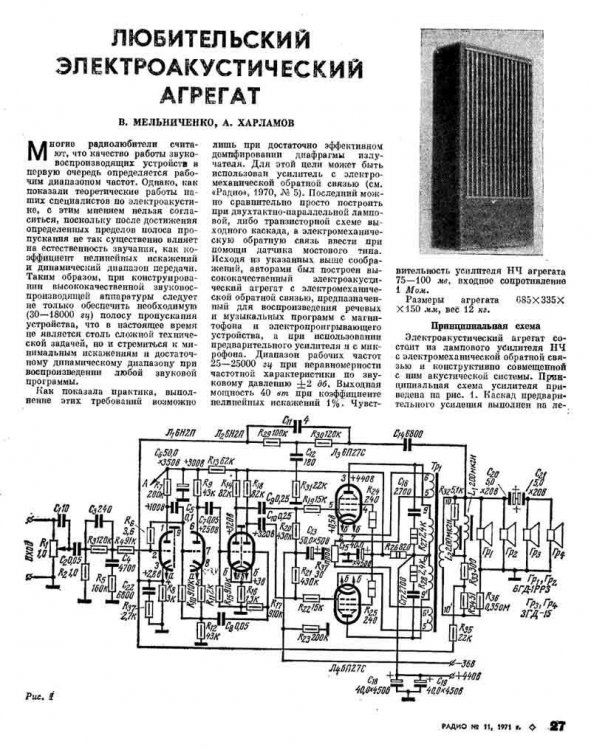

Радио №11,1971г.



Posted

Максим Соловьев
Опубликовано: 15 августа 2009

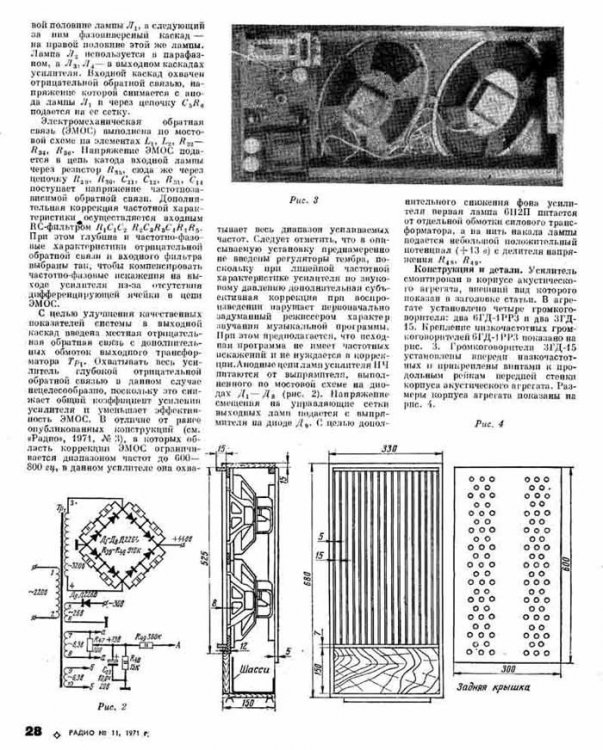

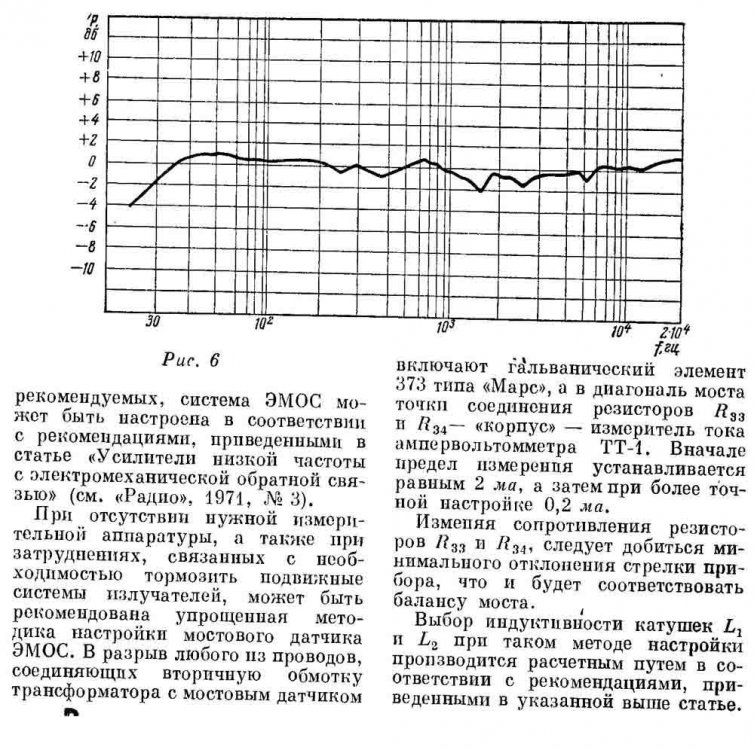

Радио №11,1971г.(Окончание)



Пермяк
Опубликовано: 15 августа 2009

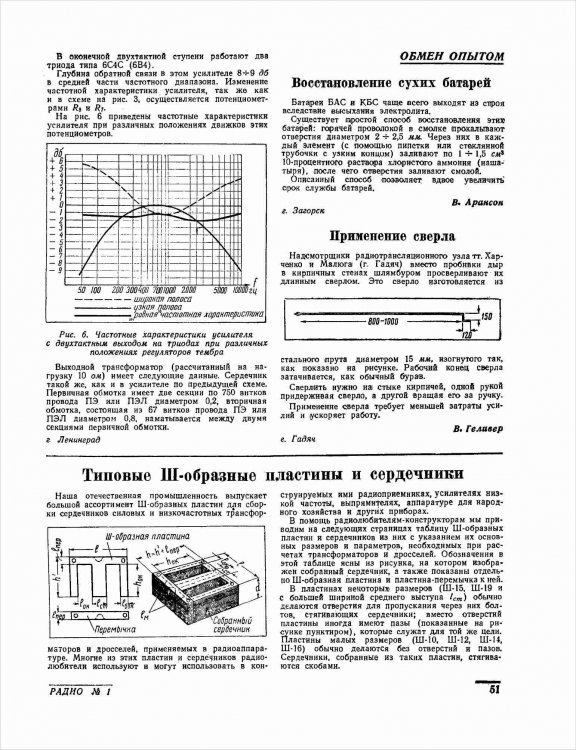

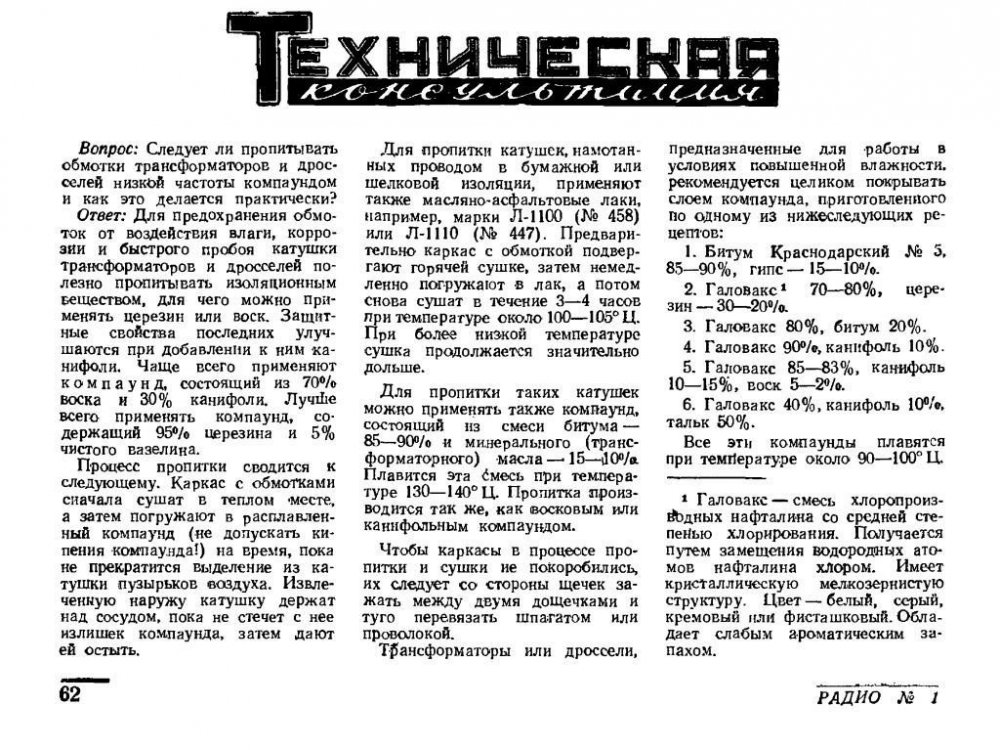

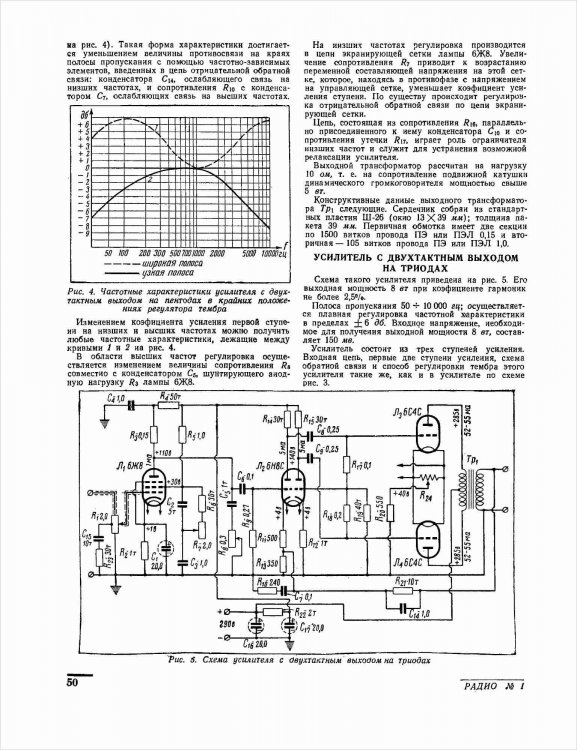

Радио, №1, 1956 г.

to Максим Соловьёв
А чё, весь журнал выложить слабО ?гы-гы Скромнее надо быть, имхо.
Вот, как я, например.:D




Discorez
Опубликовано: 15 августа 2009

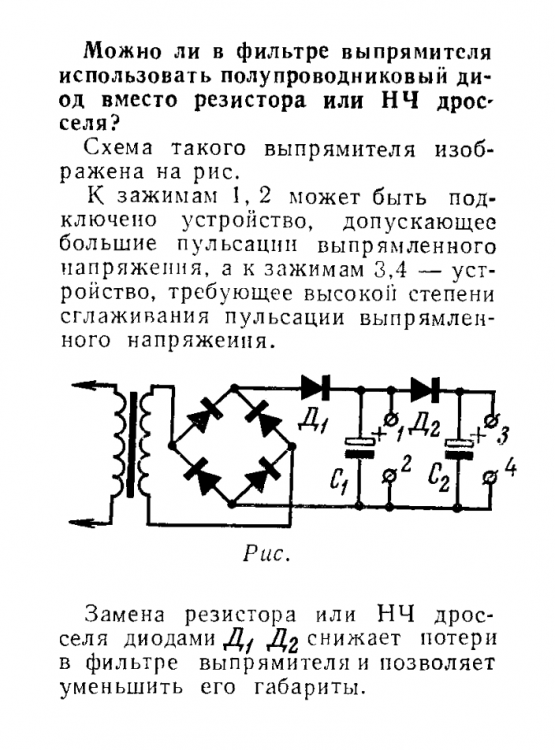

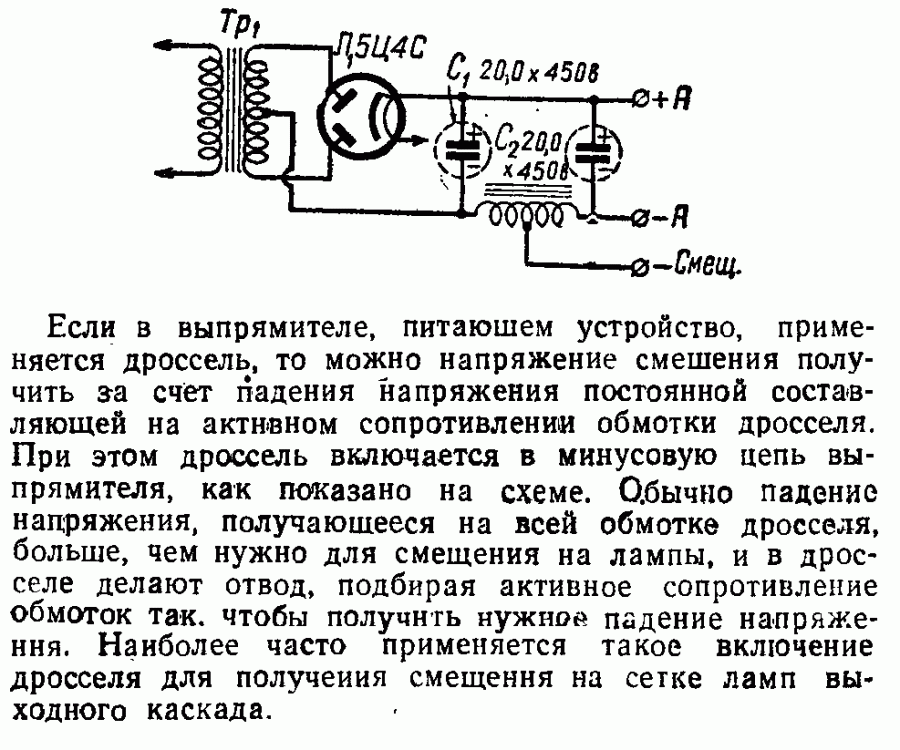

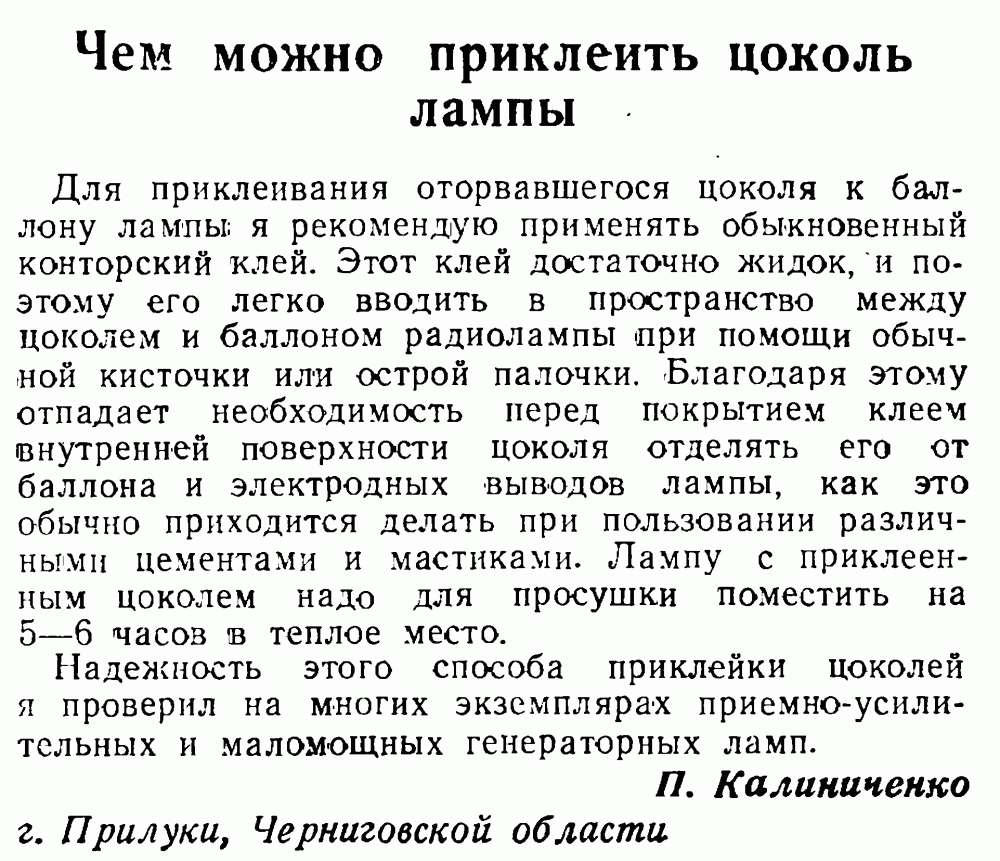

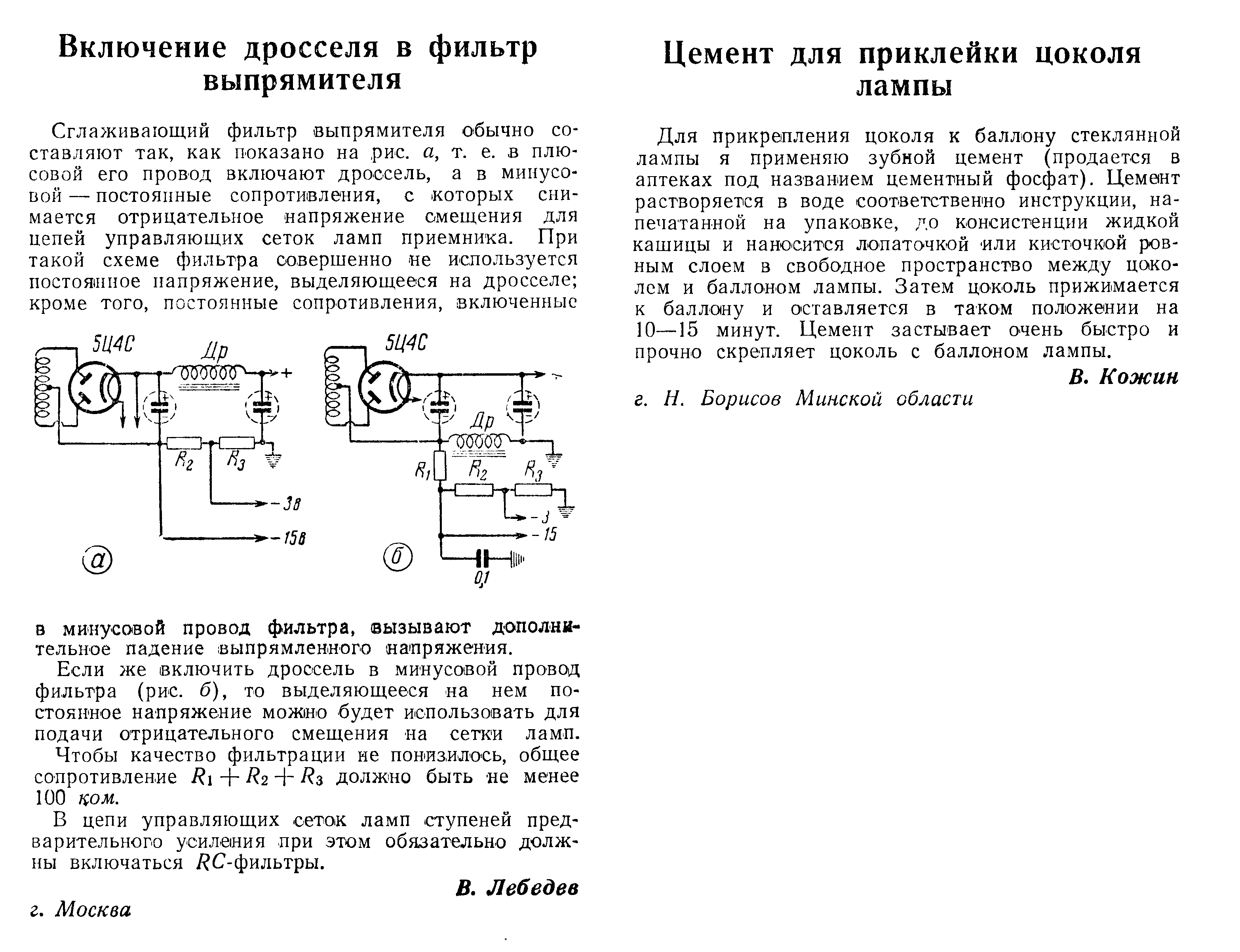

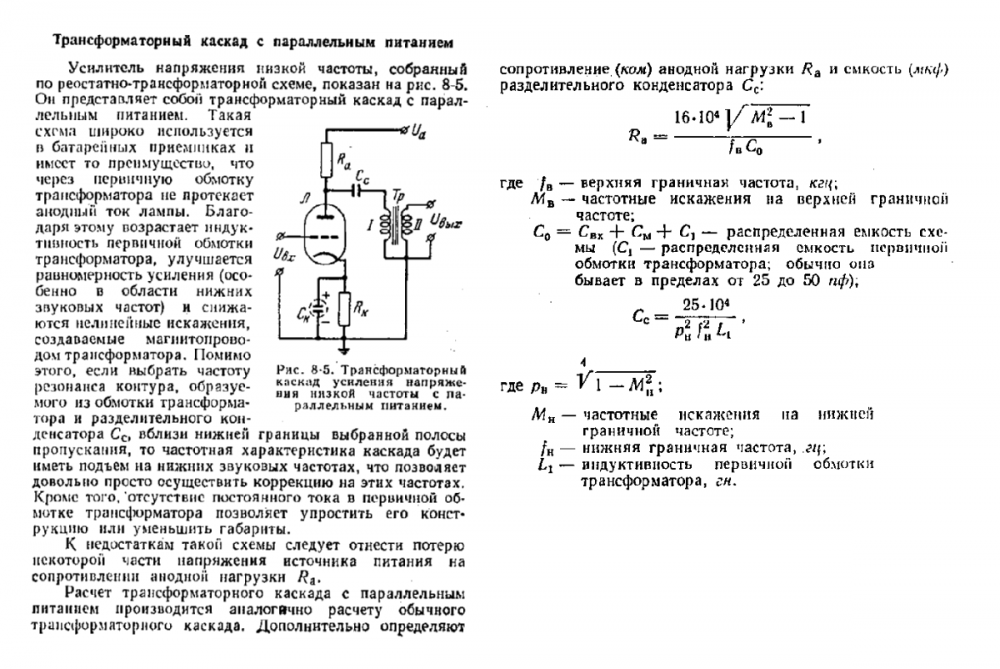

Ещё вариант включения дросселя + приклейка цоколей ламп





OlegR
Опубликовано: 17 августа 2009

Под конторским, видимо, подразумевается канцеларский силикатный клей (жидкое стекло). Во многих местах пишут, что силикатный клей со временем разъедает стекло, "спускает" вакуум.


Пермяк
Опубликовано: 18 августа 2009

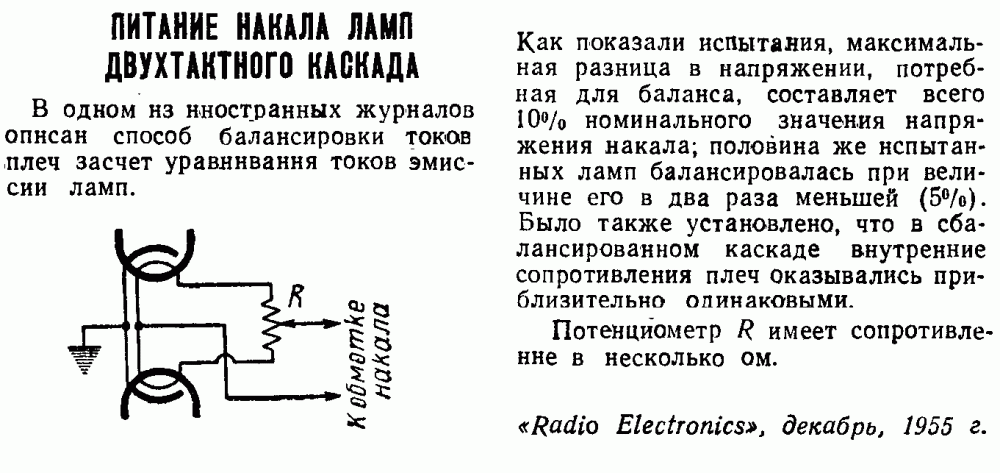

Про балансировку двухтакта




Пермяк
Опубликовано: 18 августа 2009

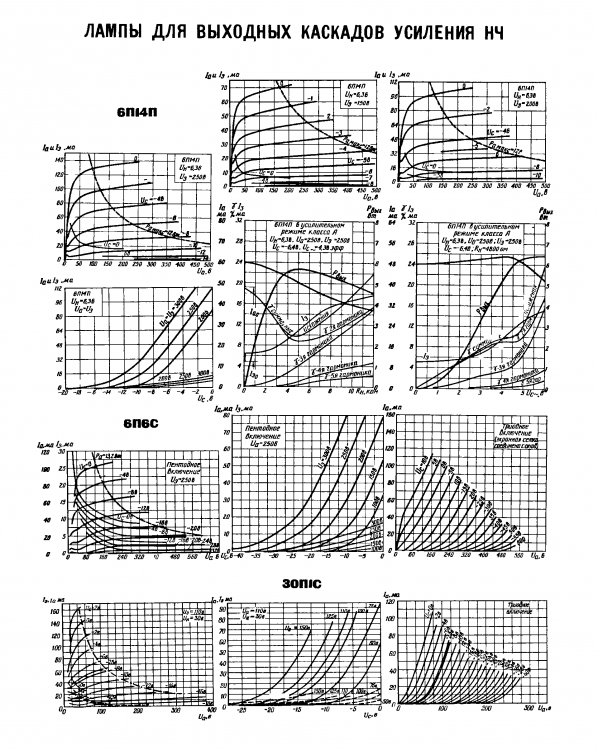

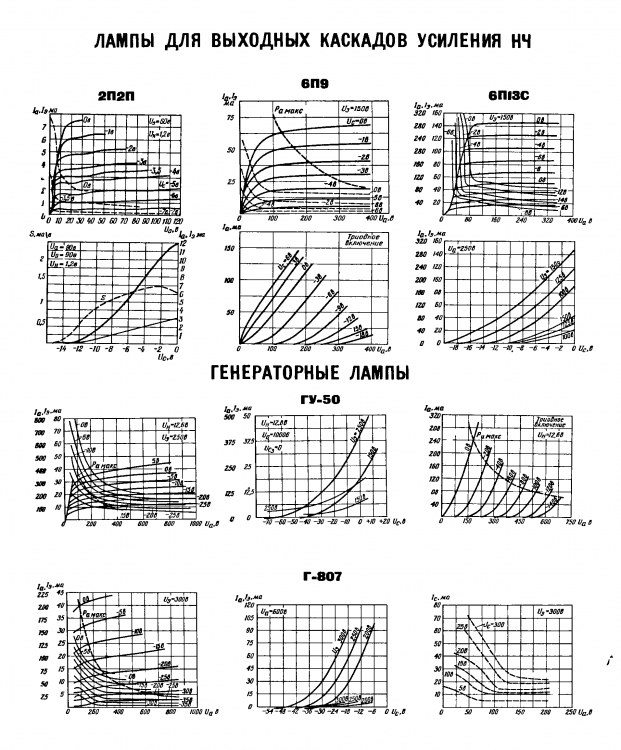

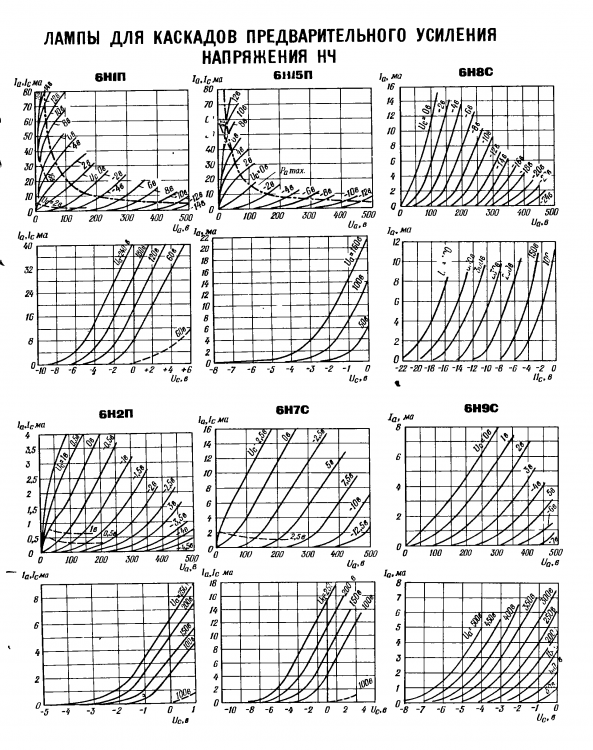

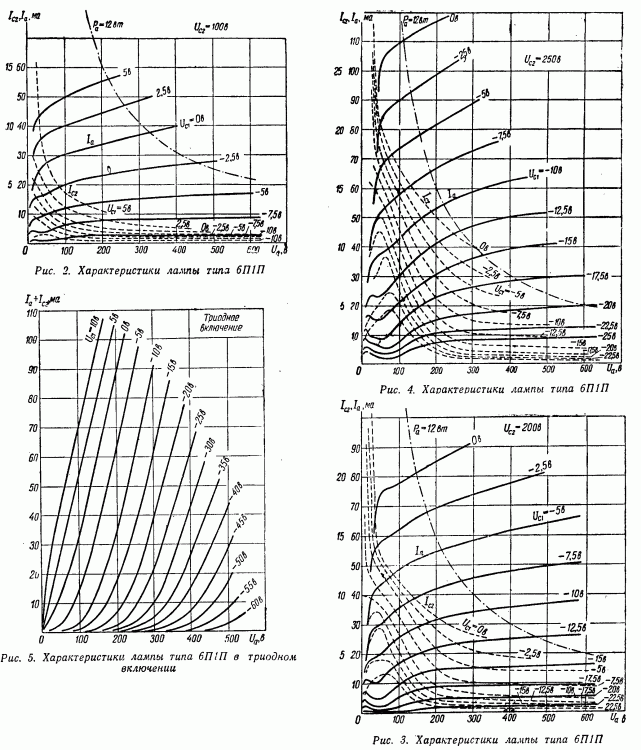

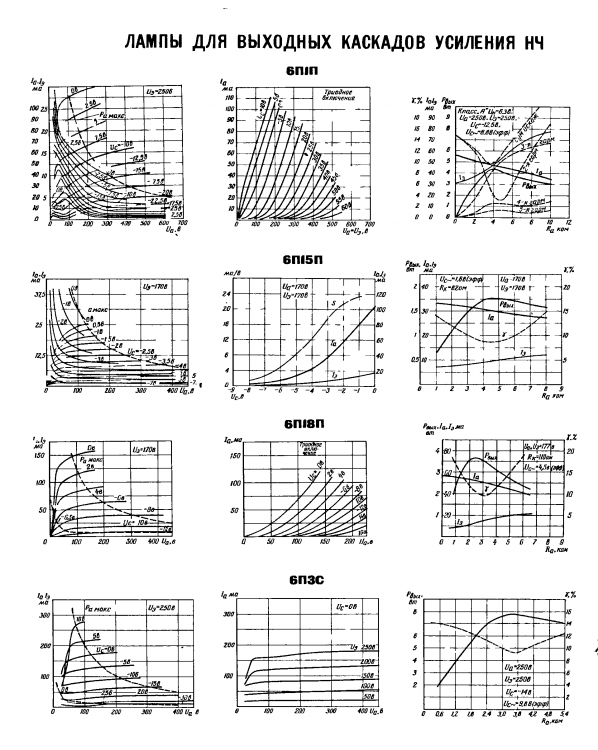

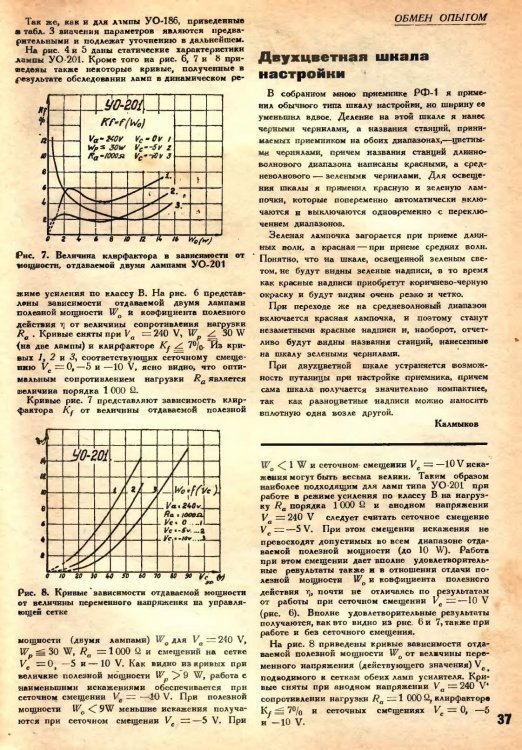

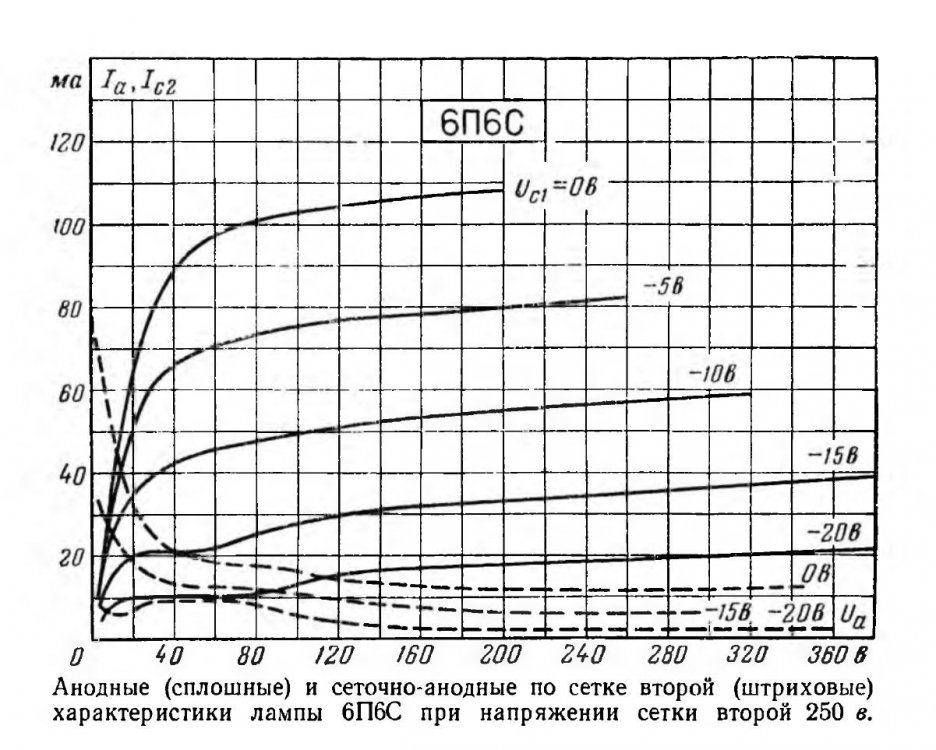

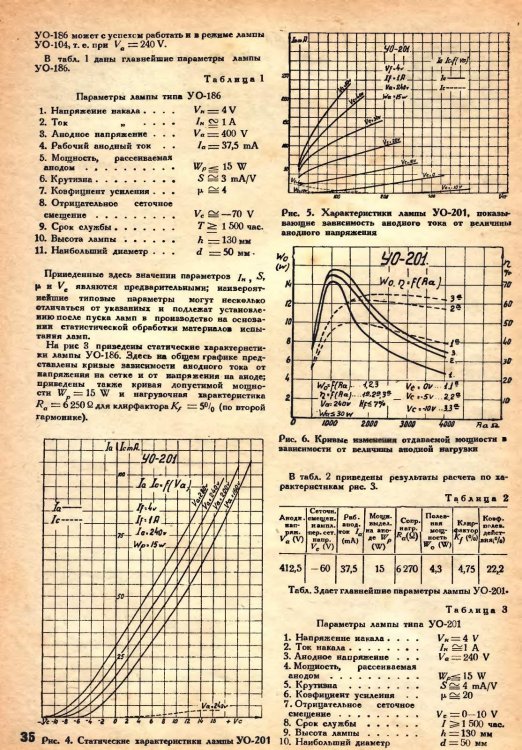

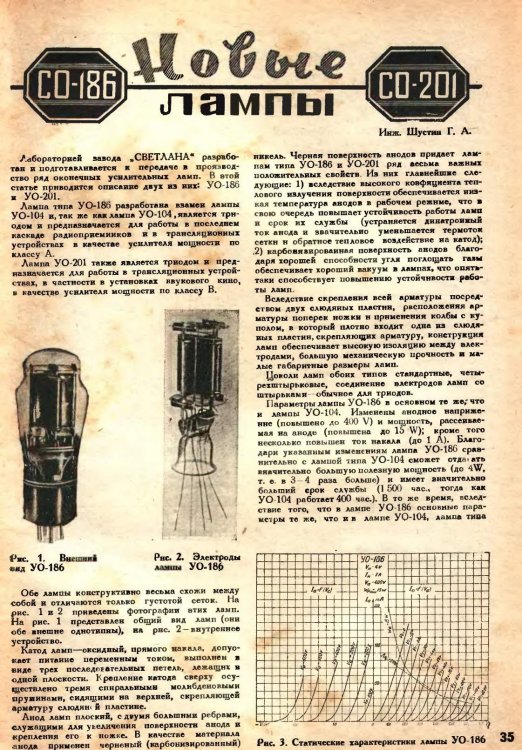

В старых РАДИО помещали иногда подробные ВАХи.




ХРЮН
Опубликовано: 18 августа 2009

Цитата

OlegR писал:
Под конторским, видимо, подразумевается канцеларский силикатный клей (жидкое стекло). Во многих местах пишут, что силикатный клей со временем разъедает стекло, "спускает" вакуум.

Подтверждаю! Так оно и было несколько раз! :( :( Потому НЕ советую клеить иликатным клеем ни в коем случае! Либо БФ2 либо - проще и лучше - всякоразные эпоксидные "холодные сварки" типа Покси-пол'а из ближайших Автозапчастей".


victor1991
Опубликовано: 18 августа 2009




Пермяк
Опубликовано: 19 августа 2009

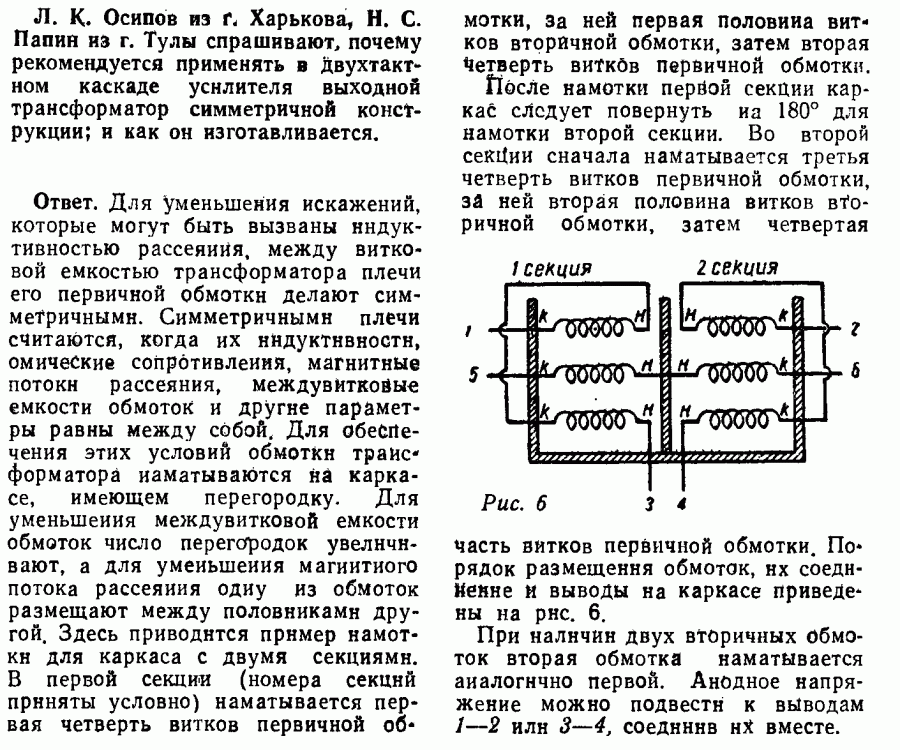

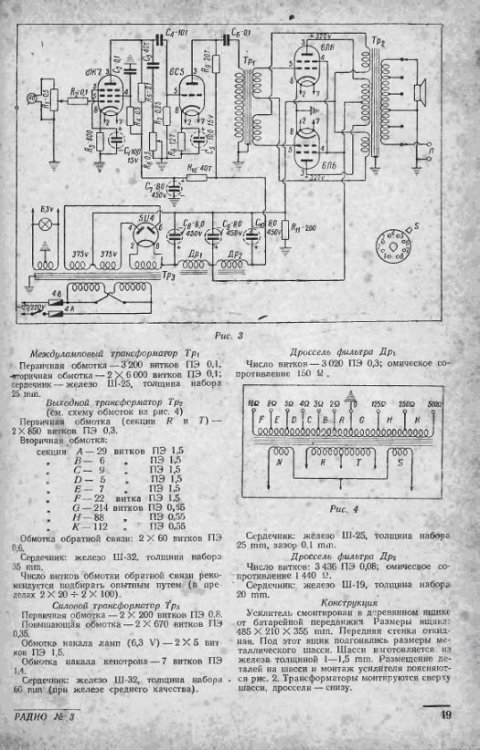

Радио, №3, 57 г.




Discorez
Опубликовано: 22 августа 2009

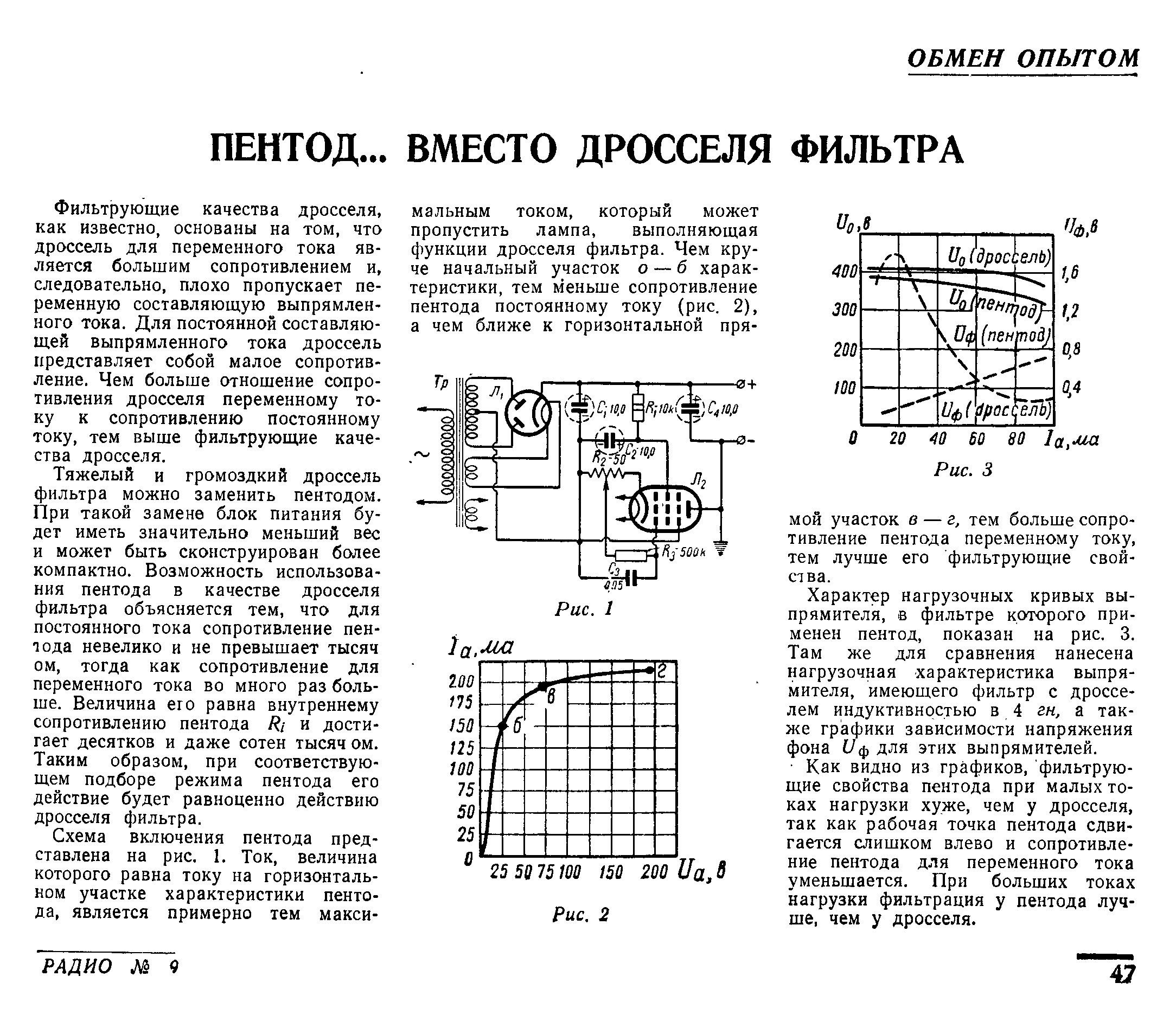

Пентод вместо дросселя


Posted

скакун сергей
Опубликовано: 23 августа 2009

РР на 6С4С:





Пермяк
Опубликовано: 24 августа 2009

РАДИО, №8,1953 г.
(Моё мнение может не совпадать с мнением автора статьи!).




Discorez
Опубликовано: 25 августа 2009

Способ балансировки PP


Пермяк
Опубликовано: 27 августа 2009

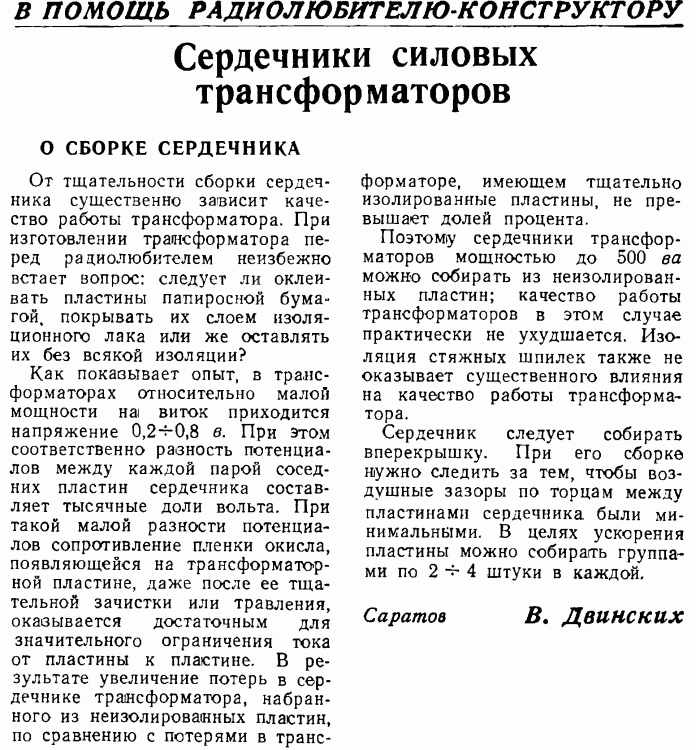

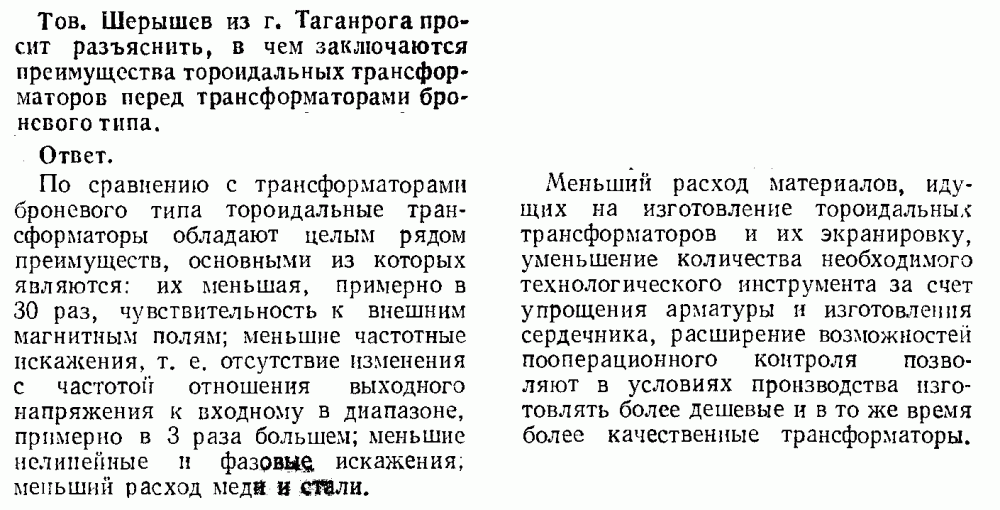

Немного о торах...






ХРЮН
Опубликовано: 28 августа 2009

Цитата

скакун сергей писал:
РР на 6С4С:

Предупреждение! Схема РР (данная!)содержит некоторое количество типовых "косяков", потому повторение НЕ рекомендуется! Примерно в эти же годы в Радио еще было опубликовано неск. схем РР на 6с4с и почти все- с теми или иными изъянами (причем, это изъяны не потому что "стандарты качества были не те", а просто по обычной безграмотности авторов и редакторов. :) )

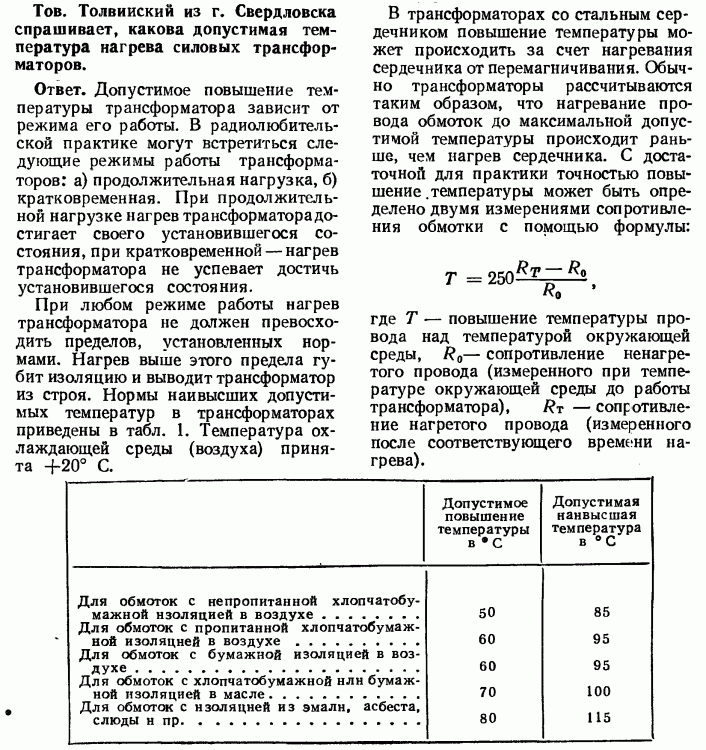

Представляет интерес способ олределения температуры обмотки.




Пермяк
Опубликовано: 2 сентября 2009

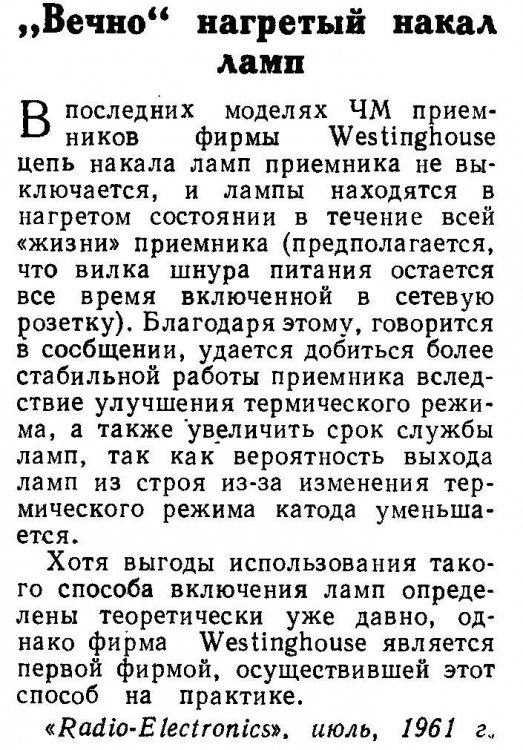

Лампы служат дольше?




victor1991
Опубликовано: 2 сентября 2009




Tommy
Опубликовано: 4 сентября 2009

Цитата

Пермяк писал:
Лампы служат дольше?

А как же "отравление" катода? Или все это басни?
Столько противоречивых мнений: можно оставлять включеным накалы без токоотбора, нельзя...
Друзья, может у кого есть линк на авторитетные исследования? :oops:


Вольдемар
Опубликовано: 4 сентября 2009

В своей последней книжке Морган Джонс советует держать накал в дежурном режиме 4 В, ссылаясь при этом на исследования RCA.


ZXS
Опубликовано: 4 сентября 2009

Цитата

Tommy писал:
А как же "отравление" катода? Или все это басни?

Отравление будет, если кроме накала что-то подано. Если только накал/подогрев - ничего, кроме пользы.
Разумеется, снижать напряжение надо в разумных пределах, а лучше - просто подавать рабочее.


ZXS
Опубликовано: 15 сентября 2009

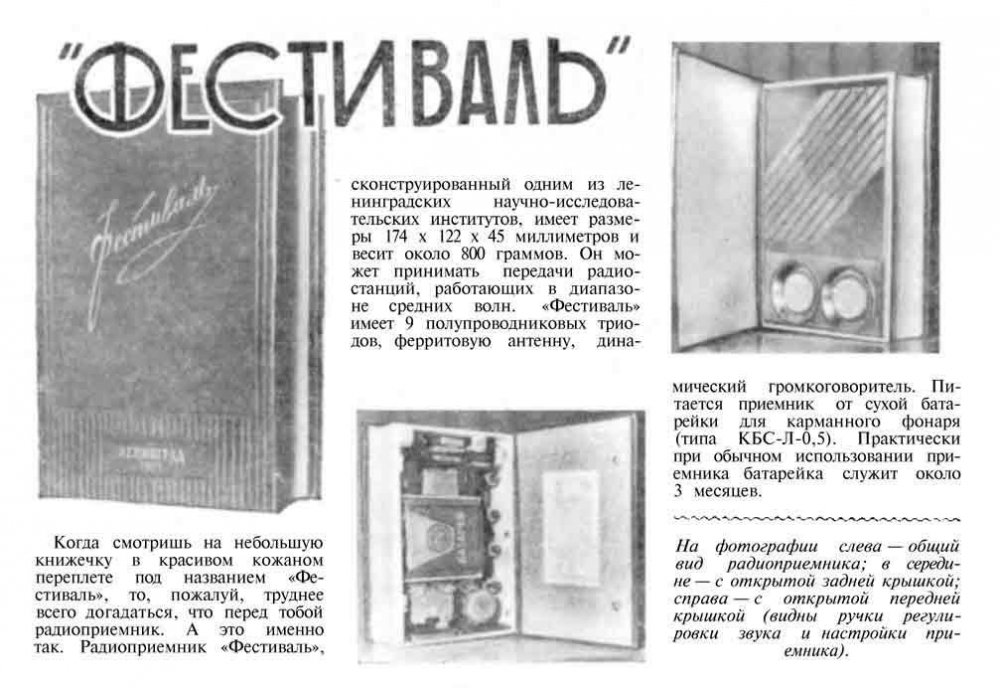

А как вам такой "Фестиваль" ? :smile:
("Наука и жизнь" № 9, 1957, стр.56)




ХРЮН
Опубликовано: 15 сентября 2009

Цитата

Tommy писал:
А как же "отравление" катода? Или все это басни?
Столько противоречивых мнений: можно оставлять включеным накалы без токоотбора, нельзя...
Друзья, может у кого есть линк на авторитетные исследования? :oops:

Цитата

Вольдемар писал:
В своей последней книжке Морган Джонс советует держать накал в дежурном режиме 4 В, ссылаясь при этом на исследования RCA.

Цитата

ZXS писал:
Отравление будет, если кроме накала что-то подано. Если только накал/подогрев - ничего, кроме пользы.
Разумеется, снижать напряжение надо в разумных пределах, а лучше - просто подавать рабочее.

В авторитетнейшей книжке Кацнельсона и Ларионова (справочник; не чета тому "справочнику", где "результаты замены эффективны" !) этот вопрос был раскрыт примерно так: наиболее нехорошие режимы работы катода - повышенный токоотбор при недокале и пониженный при перекале, следовательно нулевой при номинальном накале есть плохо!

НО: существуют СПЕЦИАЛЬНЫЕ типы ламп ( в частности, многие т.наз.

10-тысячные - в смысле срока службы), в которых за счет особой химии катода допускается длительное нахождение в накаленном состоянии без токоотбора, причем это обычно особо указано в ТХ -например "interface effect free cathode" и т.п.

Поэтому обычные, широкораспространенные лампы совершенно не обязательно будут служить дольше при непрерывном накале!

К любым сведениям из книги Моргана Джонса, как и вообще к сведениям из книжек такого рода - ИМХО следует относиться, мягко говоря, весьма критически. :roll:

Из собственного опыта: лампы в "кухонном" приемнике, который включают и выключают минимум 2 раза в сутки - утром кофе и вечером ужин - даже будучи уже в возрасте и б-у (например, черепашки 11 серии, октальные 6а7, 6п6с и т.п., пальчиковые ) - тем не менее живут весьма долго и, надеюсь, счАстливо.

Второе из опыта: в далекие 80-90 годы делал "постоянный" накал у кинескопа в цветном ТВ, причем даже со стабилизацией накала. По сравнению с другим аналогичным ТВ - у "подкаленного" быстрее сбивался ББ, и в целом трубка села даже побыстрее, чем у простого, с "периодически" :) накаливаемым кинескопом. Было обидно :( .


aluma
Опубликовано: 15 сентября 2009

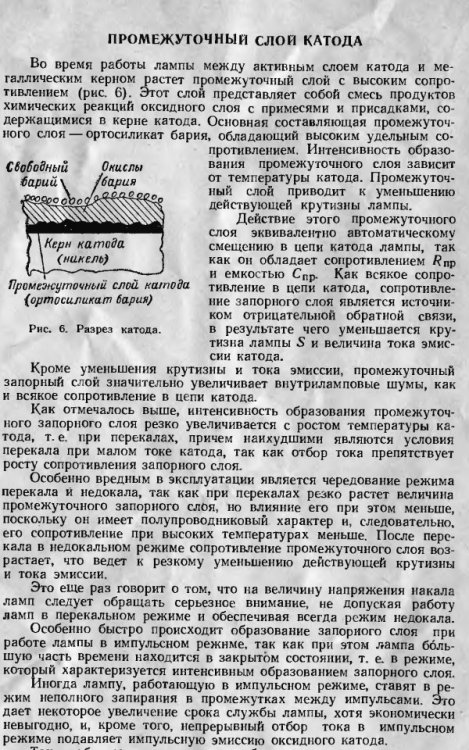

Об отравлениях. :)
С уважением. Александр Улановский.




ХРЮН
Опубликовано: 16 сентября 2009

Ну вот, опять диагноз товарища Саахова подтверждается! :) :) Соответственно, более сложная химия + покрытия, требующие для нормальной работы мЕньшие температуры (долгоживущие лампы ведь  светятся обычно совсем тускло по этому поводу)...


ZXS
Опубликовано: 16 сентября 2009

Получается, что нужно держать "вполнакала" без остальных напряжений и подавать номинальный при подаче оных.
Это и будет оптимум для долгой жизни.


Пермяк
Опубликовано: 16 сентября 2009

Почитал комментарии коллег, но так и не понял: правы ли ребята с "ВЕСТИНГХАУЗА", делая приёмники с неотключаемым накалом ламп, или им следовало бы почаще бывать у нас на "АП" ?


ХРЮН
Опубликовано: 16 сентября 2009

Цитата

ZXS писал:
Получается, что нужно держать "вполнакала" без остальных напряжений и подавать номинальный при подаче оных.
Это и будет оптимум для долгой жизни.

Ну вот что-то именно такой "оптимум" никак кинескопу не помог :(, даже наоборот...

Цитата

Пермяк писал:
Почитал комментарии коллег, но так и не понял: правы ли ребята с "ВЕСТИНГХАУЗА", делая приёмники с неотключаемым накалом ламп, или им следовало бы почаще бывать у нас на "АП" ?

Правы были бы, только применительно к лампам серий SQ и т.п., которые весьма маловероятны в бытовой технике. С другой стороны, трудно себе представить, скажем, "ребят с Фольксвагена", всерьез выпустивших

вечные тормозные колодки или диск сцепления, особенно учитывая, что 1 кг запчастей в среднем раза в 3 дороже 1 кг автомобиля :) . Поэтому, думаю, тут немалая часть смысла - очередной рекламный развод.


SlavaV
Опубликовано: 16 сентября 2009

Цитата

Пермяк писал:
Почитал комментарии коллег, но так и не понял: правы ли ребята с "ВЕСТИНГХАУЗА", делая приёмники с неотключаемым накалом ламп, или им следовало бы почаще бывать у нас на "АП" ?

Смею предположить, что вопросы "экономии" ламп в старых приемниках
с неотключаемым накалом, решающего значения не имели. Важнее было
"моментальное" включение устройства как бы без прогрева. Да и
применялось решение не в дешевых устройствах для небедных людей.
В то далекое время лампочек в продаже бЫло. Эх!

Пермяк
Опубликовано: 16 сентября 2009

to ХРЮН
1. Пример с фольксвагеном - некорректен. Никто ничего "вечного" на "Вестингхаузе" не предлагал.
2. Обычное дело: если кто-то делает не по нашей консепсии - это рекламный ход. (Наши на этот ход не поддались!!!)

to all
Статья эта - 1961 г., через несколько лет у "них" грянул энергетический кризис, эл. энергия сильно вздорожала, и выгоднее стало почаще менять лампы, чем непрерывно греть накалы.

aluma
Опубликовано: 16 сентября 2009

Цитата
...правы ли ребята с "ВЕСТИНГХАУЗА", делая приёмники с неотключаемым накалом ламп, или им следовало бы почаще бывать у нас на "АП" ?...

Наверное нет абсолютного решения на все случаи жизни.


Posted

ХРЮН
Опубликовано: 16 сентября 2009

Ну эт конечно... "Универсальный клей-это такой клей, который множество материалов клеит одинаково....плохо" :)

А вот насчет плавного прогрева накалов (постепенного) - тут вроде бы все единодушны - одобрям! Кстати, реально более действенная мера, чем непрерывное "копчение".


Дим Димыч
Опубликовано: 16 сентября 2009

Цитата

ZXS писал:
Получается, что нужно держать "вполнакала" без остальных напряжений и подавать номинальный при подаче оных.
Это и будет оптимум для долгой жизни.

Я так и предлагал, даже хотел силовик намотать.
Пояснили: будет отравление катодов. Не сделал....
А плавный накал я сомневаюсь что лучше.
Температурный разбег от 20 до 200 градусов .
А при "копчении" от 80 до 200.




ZXS
Опубликовано: 16 сентября 2009

Цитата

Дим Димыч писал:
Пояснили: будет отравление катодов.

Думаю, ничего плохого не будет. Опять же, "поднакаливать" можно по-разному.
Допустим, при номинале 6.3, можно подать и 5, и 4, и 3. Разумеется, результат будет совершенно разный.
Но вот то, что вероятность перегорания подогревателя и "температурного удара", как при "холодном старте", удет гораздо ниже - так это точно.


SlavaV
Опубликовано: 16 сентября 2009

Цитата

ZXS писал:
вероятность перегорания подогревателя и "температурного удара", как при "холодном старте",
будет гораздо ниже - так это точно.

Золотые слова!
Когда увидел как вспыхивают накалы при включении моих пентодиков в
драйвере, прежде чем накал прогреется и ток "устаканитца", испытывал
физическую боль вместе в ними. Поставил для ограничения броска тока
накала резисторы. Стало чуть-чуть легче. Лампы-то считаные.

ХРЮН
Опубликовано: 16 сентября 2009

Да-да - есс82 в момент включения накала всегда являет собой незабываемое зрелище! Не для слабонервных!


Вадим Пузанов
Опубликовано: 18 сентября 2009

Цитата

ХРЮН писал:
Ну эт конечно... "Универсальный клей-это такой клей, который множество материалов клеит одинаково....плохо" :)

Никита, привет. Это прямо как про автомобильные покрышки.
Всесезонная резина одинаково плоха для лета и для зимы. Поэтому зимой нужно ездить на зимней, а летом на летней.
Говорю, как дипломированный эксперт по шинам.


Гэгэн
Опубликовано: 18 сентября 2009

Цитата

ХРЮН писал:
Да-да - есс82 в момент включения накала всегда являет собой незабываемое зрелище! Не для слабонервных!

Не только ЕСС82, "Тунгсрам" ЕСС83 тоже вспыхивают при включении.


Пермяк
Опубликовано: 19 сентября 2009

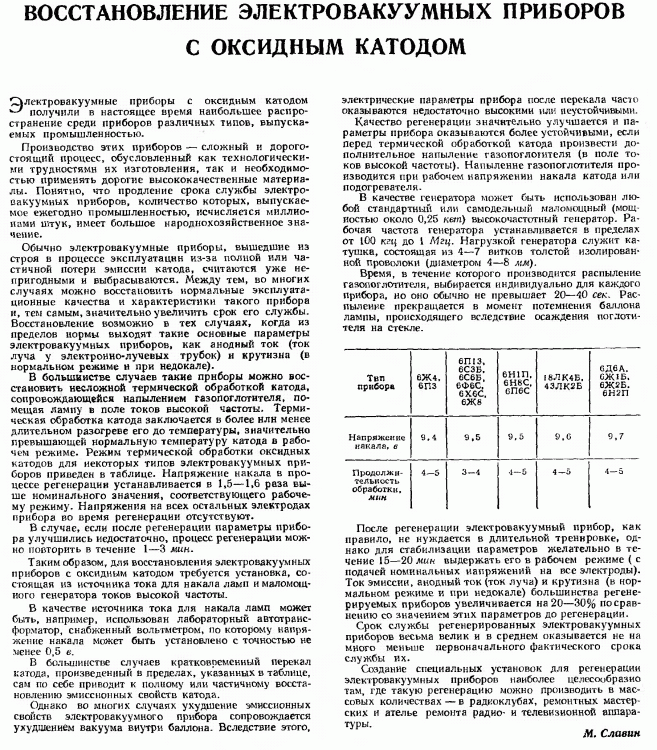

Радио, №1, 1962 г.




Гэгэн
Опубликовано: 24 сентября 2009

На форуме обсуждалась такая тема, и эту статью я выкладывал.

Когда-то пробовали, лампы вставляли в катушку КВ передатчика, и в катушку медицинского аппарата ЭН7 с двумя ГК-71, помогало, но ненадолго.


Discorez
Опубликовано: 24 сентября 2009

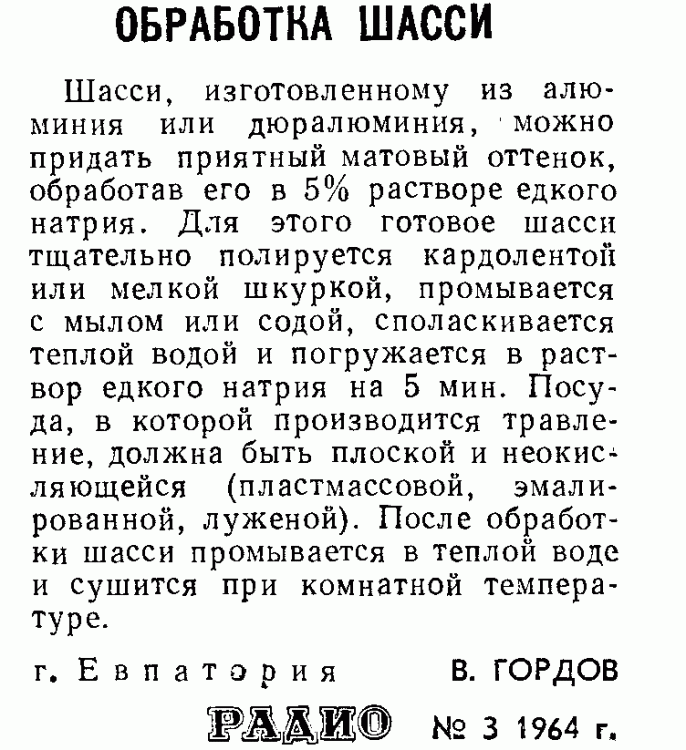

Травление надписей




OlegR
Опубликовано: 25 сентября 2009

Цитата

Ден 123 писал:
Сварки, лучшее силикатного клея, однако "не самое хорошо" из-за разницы тепературных коэф-ов. ИМХО
Предлагаю, как вариант опробованный многократно: !!! Спирт !!! наливается на края отвалившегося родного клея, ждем 5-6 минут, наливаем еще по чуть-чуть - "на посошок" , "притираем" цоколь к боллану и оставляем на ночь. Если внутри цоколя что-то плюмбало, то сущим вверх ногами, что бы кусочки клея прилепились. Это если старый клей остался и его достаточное количество.

Подтверждаю положительный результат приклеивания пир помощи спирта. Только что по этой методике склеил 6 шт.6Ф6С 1954г. У всех ламп баллон свободно болтался на выводах, клей был на месте - баллон просто отклеился (видимо, хранили в сарае). Выводы не отпаивал - накапал спирта 96% в зазор, через несколько минут еще добавил, "поставил" баллон на место. Для гарантированного высыхания сушил несколько дней.

Отличие от методики Ден 123 - сразу после посадки баллона бельевой резинкой ("от трусов") обмотал всю лампу "меридианами".

После сушки клей, вытекший на баллон удаляется ваткой, смоченной спиртом.

Что удивительно, этот клей внутри цоколя, растворенный спиртом, имеет сильный необычный запах.

До этого вместо клеил цоколи ламп 70-х годов - там был, видмо, другой клей. по такой-же методике клеил на спиртом, в ВОДОЙ из-под крана.


Дим Димыч
Опубликовано: 25 сентября 2009

Цитата

Пермяк писал:
Я никогда не пробовал восстанавливать лампы. Кинескопы - да, но только методои пробоя.

И тоже не надолго, если кинескоп подсевший.

А замкнутый по катодам пробоем! бывает очень даже удачно(спалил пылинку и порядок!). Пару случаев на имп. кинескопах удалось.


Гэгэн
Опубликовано: 25 сентября 2009

Цитата

OlegR писал:
1.Что удивительно, этот клей внутри цоколя, растворенный спиртом, имеет сильный необычный запах.
2.До этого вместо клеил цоколи ламп 70-х годов - там был, видмо, другой клей. по такой-же методике клеил на спиртом, в ВОДОЙ из-под крана.

1.Шеллак, он применялся ранее также для пропитки двигателей и трансформаторов. Впоследствии был заменён на бакелит.

Кстати, бакелитом тоже можно приклеивать баллон к цоколю.

2.Возможно, гуммиарабик.


atopos
Опубликовано: 11 октября 2009

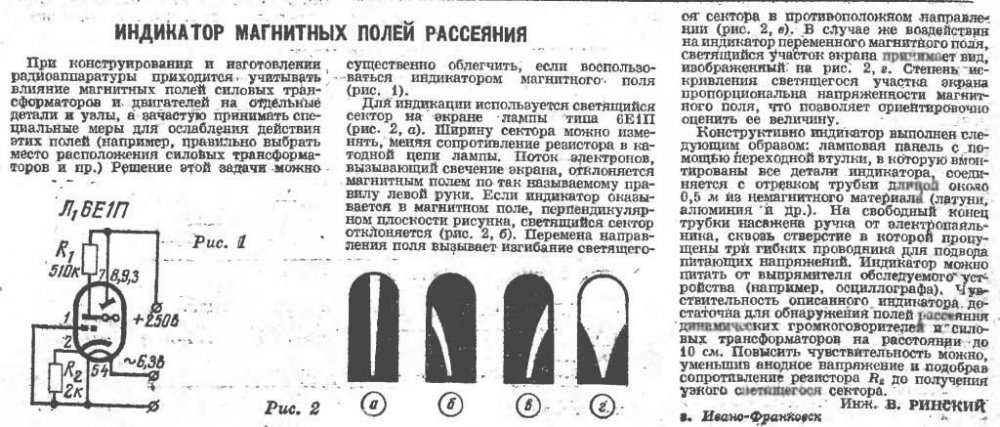

В какой-то русской книге встретил описание устройства для обнаруживания на шасси магнетических полей трансформаторов, с электронно-световом индикатором 6Е1П. Знаете где?


Сергей Алекс
Опубликовано: 12 октября 2009

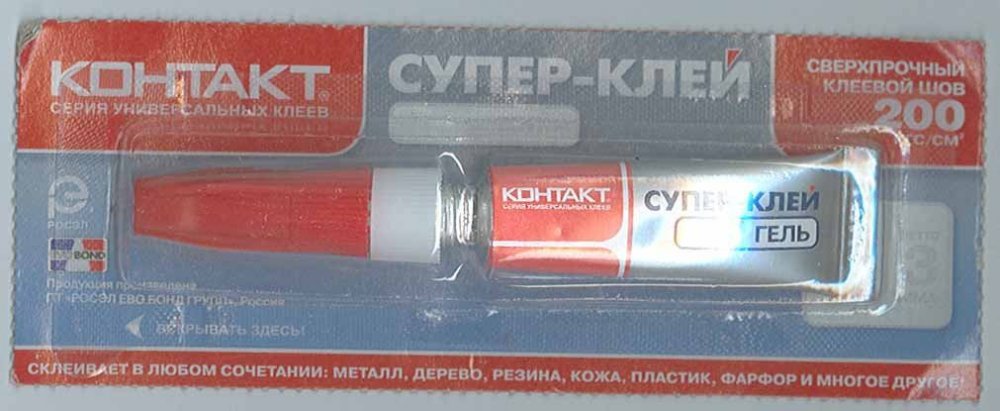

А не пробовал кто-нибудь приклеивать цоколь вот таким клеем?




Пермяк
Опубликовано: 20 октября 2009

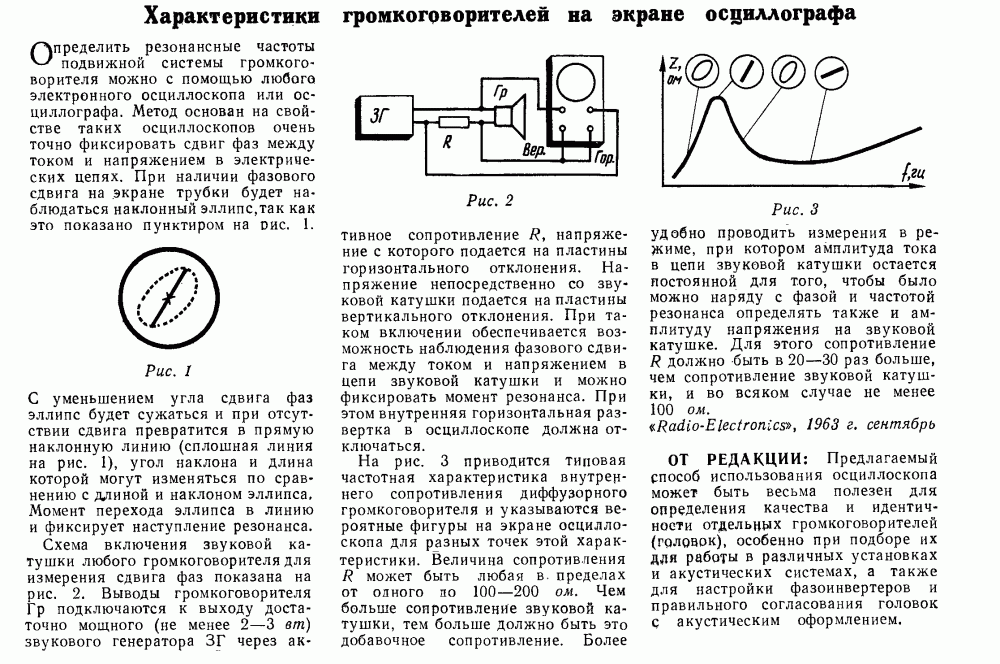

РАДИО, 1964.




Гэгэн
Опубликовано: 20 октября 2009

Это хорошая заметка, но резонансную частоту ГГ проще и удобнее определять с помошью генератора ЗЧ и вольтметра.


Пермяк
Опубликовано: 20 октября 2009




Гэгэн
Опубликовано: 20 октября 2009

Да, делали так, но луше потом его покрывать лаком, потому, что после травления видны малейшие царапины и пятна от пальцев рук, даже чистых.

Posted

Pavel Ad
Опубликовано: 20 октября 2009

Средство для прочистки канальи так же справляется с этим.Не так активно конечно.


Пермяк
Опубликовано: 20 октября 2009

Джентльмены, что Вам ни выложи, всем недовольны!

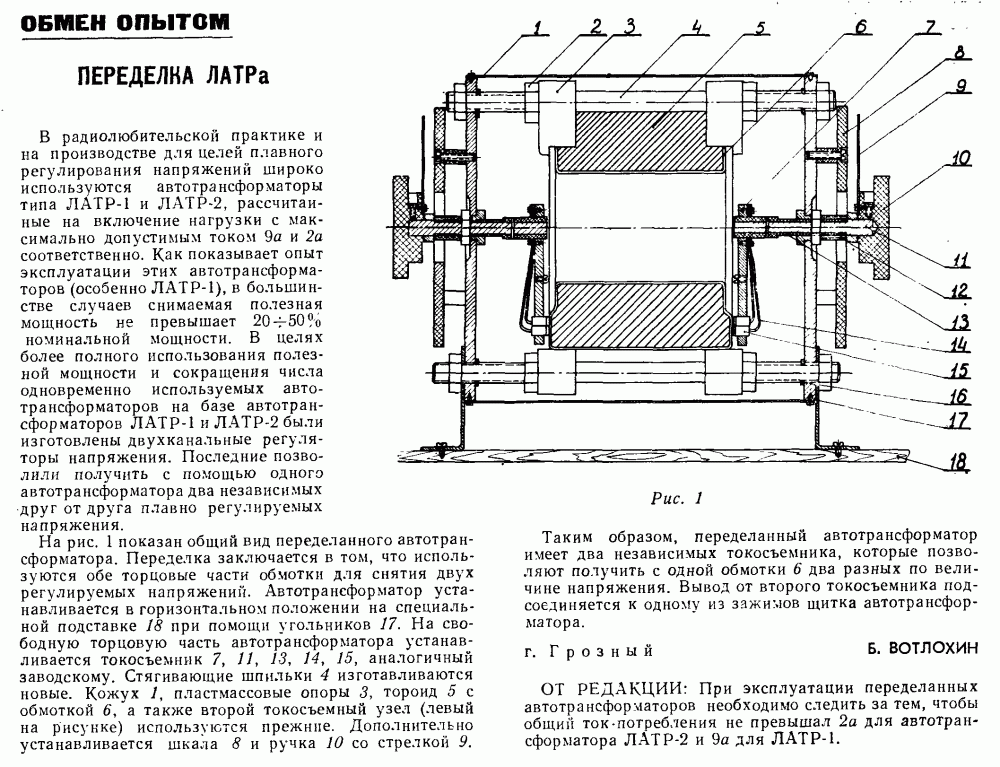

Ну вот, плиз, ЛАТР на два регулируемых напряжения (гальв. связь, конечно, будет).




Гэгэн
Опубликовано: 20 октября 2009

Пермяк писал:
Джентльмены, что Вам ни выложи, всем недовольны!

Довольны - недовольны, это не вопрос...В-)

Дело не в этом, имея некоторый опыт, и проделав многое из того что описано в старых журналах - дополнения, исходя из этого.

Проше Паньство, что нельзя делать.

Аттач.
Журнал 1949г.


KYCT
Опубликовано: 20 октября 2009

На №88:
-А что такое кардолента?

Кстати, если вдруг кто не знает, - средство для прочистки труб КРОТ (порошок) - примерно на 45% состоит из едкого натра, дешево и доступно, я им проявляю фоторезист для плат.



Сергей Алекс
Опубликовано: 20 октября 2009

К посту #88:





Пермяк
Опубликовано: 21 октября 2009

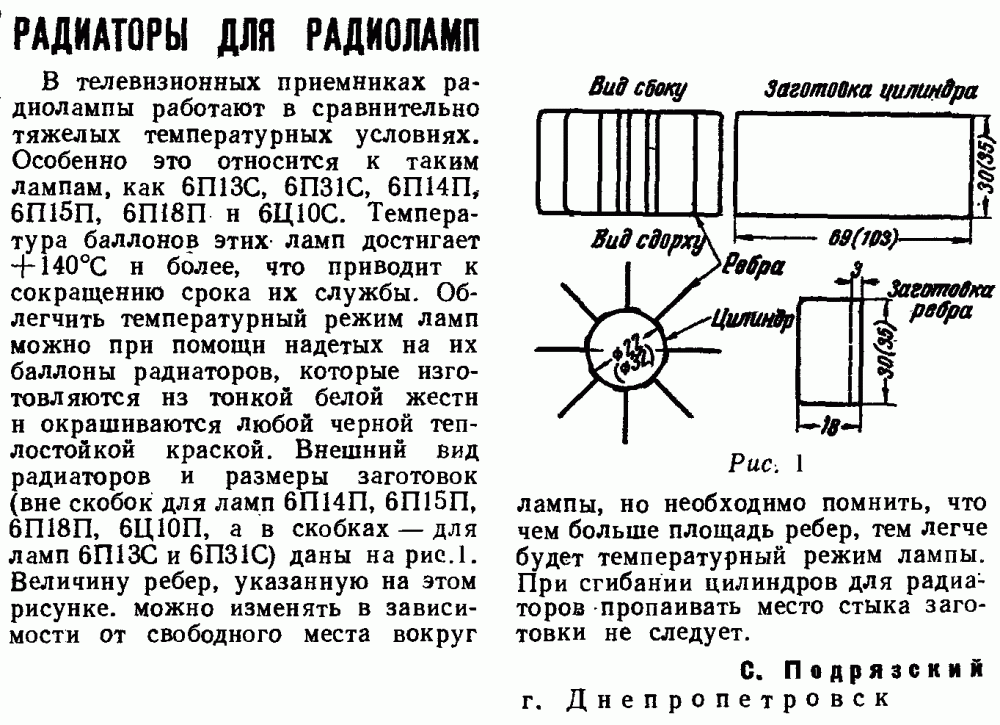

Возможен необычный дизайн...




KYCT
Опубликовано: 21 октября 2009

А будет ли подобный радиатор эффективен? Всё же, обернув лампу тонкой жестью, мы не создадим хороших условий для передачи тепла рёбрам (мала толщина, сравните с охладителями для мощных полупроводников). А вот отражение тепла от внутренней поверхности "радиатора" может привести к ухудшению температурного режима лампы.


Пермяк
Опубликовано: 21 октября 2009

Там разве написано, что внутри не окрашивать?


aoh
Опубликовано: 21 октября 2009

подобный радиатор будет эффективен.


Гэгэн
Опубликовано: 21 октября 2009

Цитата

KYCT писал:
А будет ли подобный радиатор эффективен?

У нас в радиорелейных станциях на некоторых пальчиковых лампах применялись радиаторы.


Tommy
Опубликовано: 21 октября 2009

У меня тоже есть сомнения в целесообразности радиаторов для стеклянных баллонов. С рассеиванием железными ребрами понятно и школьнику :), но вот от чего будем отводить тепло? От ст. баллона? Так теплопеердача по стеклу мизерная, теплоотвод будет только в месте касания "радиатора". Как совершенно справедливо заметил коллега KYCT такое приспособление скорее вредно, чем полезно. Т.е. "радиатор" еще так-сяк охлаждаться будет, но вот сам баллон... :)


Svarshik
Опубликовано: 22 октября 2009

Цитата

Гэгэн писал:
У нас в радиорелейных станциях на некоторых пальчиковых лампах применялись радиаторы.

У меня есть такие.Применить их так и не удалось,из-за того что они плохо охлаждают.Хотя их конструкция гораздо сложнее той что на чертеже выше.Дома такой не сделать.В релейках они используются для экранирования прежде всего,ну и естественно,что бы лампа под таким толстым колпаком не вышла из своего температурного режима,эти экраны снабдили ребрами снаружи и стальными пружинными лепестками,обволакивающими баллон лампы изнутри.Для мощных пальчиковых ламп не подходят вообще,перегрев начинается уже минут через 15-20 работы.


Гэгэн
Опубликовано: 22 октября 2009

Сабж.





Сергей Алекс
Опубликовано: 22 октября 2009

Цитата

Гэгэн писал:
У нас в радиорелейных станциях на некоторых пальчиковых лампах применялись радиаторы.

В 70-х работал в ремонтной организации – не раз попадались конструкции на миниатюрных лампах с радиатором.

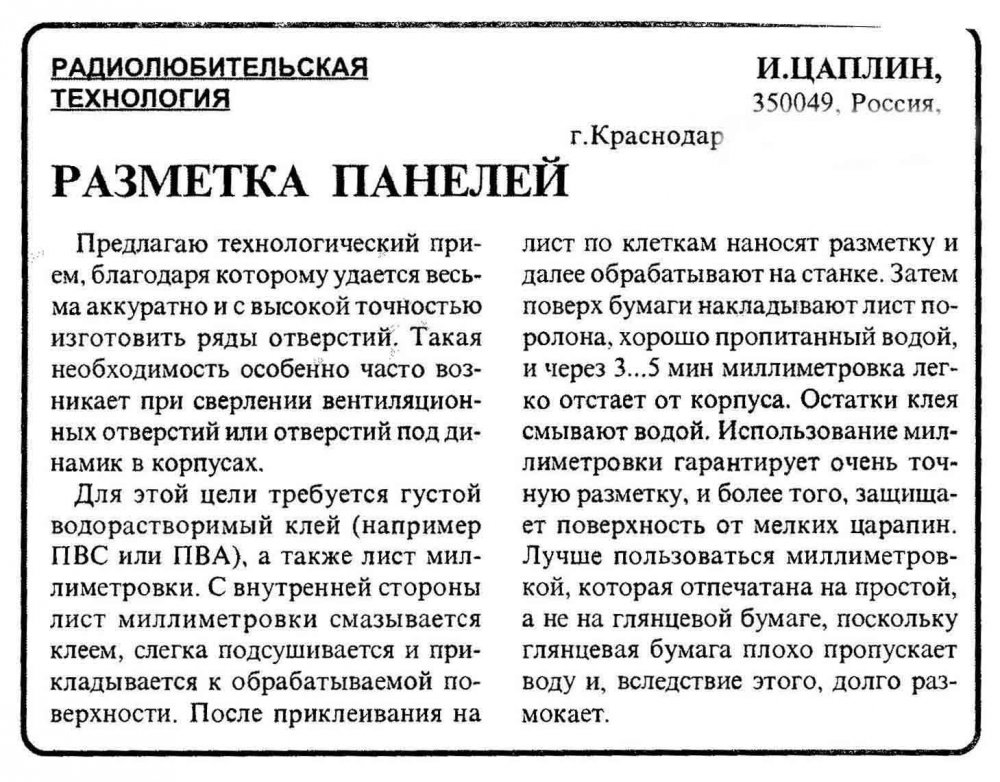

Из журнала "Радиолюбитель" 11/98:


GELIANIN
Опубликовано: 2 ноября 2009

Цитата

Сергей Алекс. писал:
Из журнала "Радиолюбитель" 11/98:

Интересный способ, хотя журнал и не старый, но можно поступать ещё интереснее - рисовать на компьютере в любой графической программе, распечатывать и наклеивать :beer:


Вадим Пузанов
Опубликовано: 3 ноября 2009

Цитата

GELIANIN писал:
Интересный способ, хотя журнал и не старый, но можно поступать ещё интереснее - рисовать на компьютере в любой графической программе, распечатывать и наклеивать :beer:

Да, журнал не старый, но мне кажется, что в 1998 году ещё не было таких программ, да и компьютеры были далеко не у каждого.


Потапыч
Опубликовано: 5 ноября 2009

Цитата

Tommy писал:
У меня тоже есть сомнения в целесообразности радиаторов для стеклянных баллонов. С рассеиванием железными ребрами понятно и школьнику :), но вот от чего будем отводить тепло? От ст. баллона? Так теплопеердача по стеклу мизерная, теплоотвод будет только в месте касания "радиатора". Как совершенно справедливо заметил коллега KYCT такое приспособление скорее вредно, чем полезно. Т.е. "радиатор" еще так-сяк охлаждаться будет, но вот сам баллон... :)

Может кто сталкивался, в электронных блоках ракет 8К64 стояли миниатюрные лампы 6СХБ, 6НХБ, 6ЖХБ в металлических радиаторах в ввиде брусков алюминия толщиной 12-15мм и на длину ламп, без ребер, как сейчас в бесперебойниках. Время работы небольшое и тепло отбирается за счет тепловой инерции болванки. В танковых радиостанциях Р123,Р130 радиторы стоят даже на ГУ50. Эффективны и даже очень, но должны быть черными и шершавыми.


Пермяк
Опубликовано: 5 ноября 2009

Ну вот, в самой серьёзной аппаратуре радиаторы для ламп применяются, а коллеги сомневаются, дескать, стеклопроводность плохая и т.п.:D


U.L.F.
Опубликовано: 7 ноября 2009

Цитата

Пермяк писал:
...коллеги сомневаются, дескать, стеклопроводность плохая и т.п.:D

Может это и так... теплопроводность стекла и правда неважная... Но! Те кто занимались конструированием связной аппаратуры, наверное знают не по наслышке, что такое "схлопнувшийся" баллон какой-нибудь ГУ50, 6П36С или 6П45С. Т.е. анод как-бы ещё держится... а стекло не выдерживает, вот тут и не помешали бы радиаторы. В общем толк от них вполне есть. :beer: проблема только в надёжном тепловом контакте со стеклом... да ещё если учесть разный коэффициент теплового расширения...


GELIANIN
Опубликовано: 7 ноября 2009

"Установка радиаторов на баллоны мощных выходных ламп значительно продляет срок их службы"

В. А. Зайцев, В. А. Третьяков, Срок службы радиоламп, МРБ вып. 601, страница 22, 3 абзац сверху. Есть ещё немало примеров в литературе, вживую радиаторов не видел, а "сдувшиеся" лампы - да.

Posted

Discorez
Опубликовано: 9 марта 2010

Параметры пентода в триодном включении




Serg_Pa
Опубликовано: 9 июня 2010

Применение индикатора 6Е1П в исследовательских целях




Пермяк
Опубликовано: 9 июня 2010

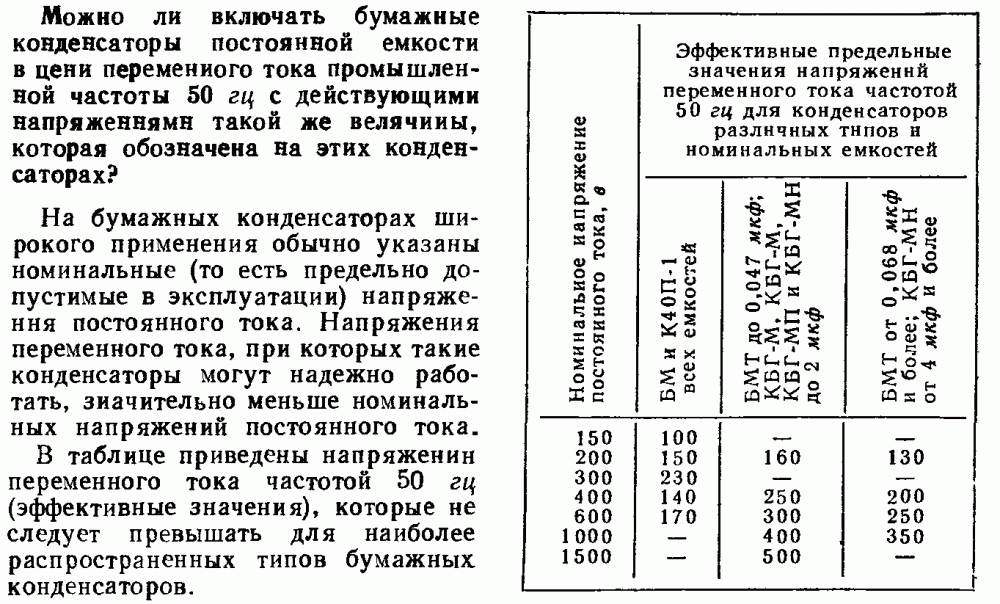

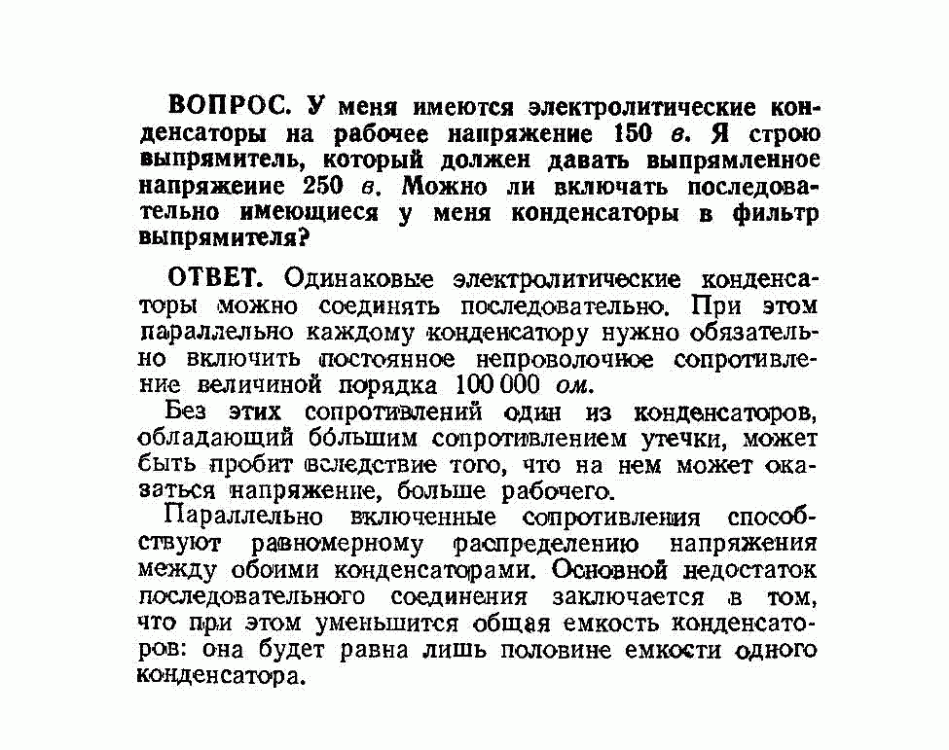

Допустимое напряжение конденсаторов.





U.L.F.
Опубликовано: 28 августа 2011

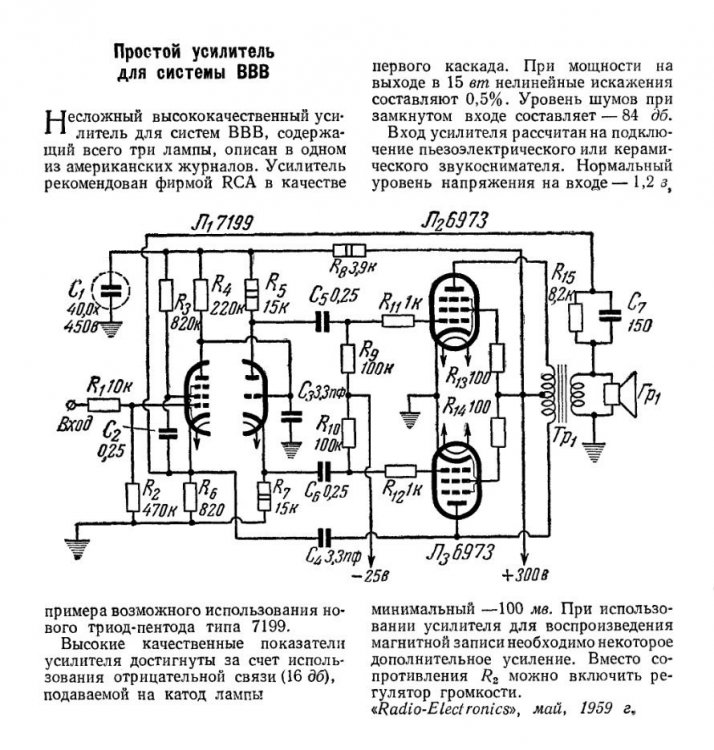

Забыли тему... забросили... а на мой взгляд, зря. Чем больше листаешь старые журналы, тем больше убеждаешься, что всё самое интересное было придумано задолго до нас. А ведь можно и не только в отечественных журналах "покопаться". ;) Чтоб хоть немного поднять тему, вот ещё одна картинка:


Юрий_Б
Опубликовано: 23 февраля 2016

Радиофронт 1936-5. С ошибками.






Гэгэн
Опубликовано: 3 марта 2016

Из 50х.





Posted

Гэгэн
Опубликовано: 3 марта 2016

Да, это из той же "оперы", сканировать и чистить для дальнейшей работы лучше в чёрно-белом варианте.





YumaPitersky
Опубликовано: 23 марта 2016





Канделев
Опубликовано: 8 сентября 2016 (изменено)

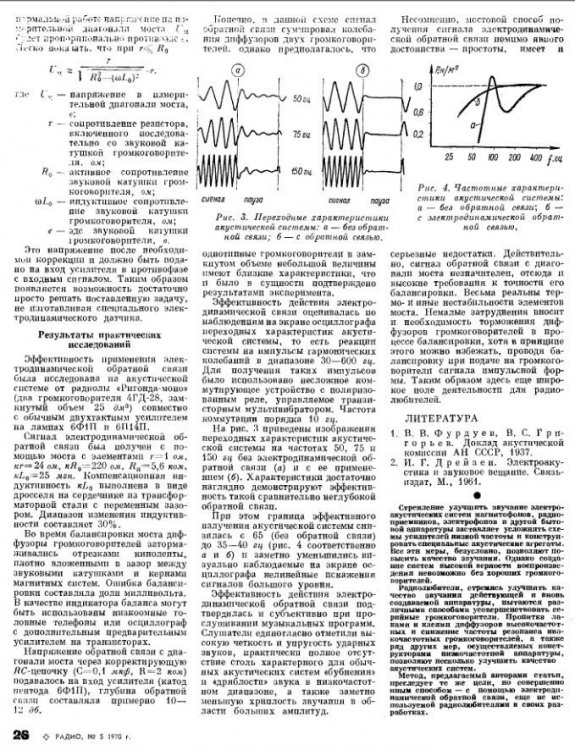

По ЭМОС (предыдущий пост) - тут проблема в датчике. Если датчик сама катушка динамика, то проблема в разбалансировке моста от температурных, временных изменений и в полосе низших частот. Кроме того, катушки массовых динамиков не приспособлены для использования в качестве таких датчиков из-за резкого изменнения магнитного поля при их движении. Поэтому практически не прижилась.

Если датчик внешний - специальная отдельная катушка динамика или датчик закрепленный на диффузоре, то такие применения в сабуферах ( на пп элементах) встречались.

Как одна из альтернатив по влиянию на характер звучания - пп услители с так называемым "отрицательным выходным сопротивлением" для увеличения степени демпфирования АС, где используются более простые схемотехнические решения. В настоящее время также практически не применяется так как современные транзисторные усилители имеют выходное сопротивление незначительно отличающееся от нуля, что обеспечивает коэффициэнт демпфирования АС в десятки и сотни раз.


Гэгэн
Опубликовано: 22 июня 2017

Аттач.
Лампы 6Ф1П, 6П6С или 6П1П.




Фильтр на ПП диодах в БП, аттач.

406218911_1044108010861076108510991081_1060_1074_1074109910871088.thumb.png.ed08aca36c85ba1781717d2d289aafa0.png

CHEL_EV
Опубликовано: 5 сентября 2017 (изменено)

Анатолий Иосифович
Спасибо за две последние схемы
Подскажите оптимальное Ra одного плеча для 6П1П и для 6П6С для этой схемы
или общее Raa
и про возможные нюансы
Спасибо
Схема вроде простая,с разделённой нагрузкой, но есть некоторые подковырочки, к примеру конденсатор - C4


Сергей А
Опубликовано: 6 сентября 2017

http://www.tubebooks.org/tubedata/RC30.pdf

Может пригодиться.

RC30.pdf



Гэгэн
Опубликовано: 16 апреля 2020

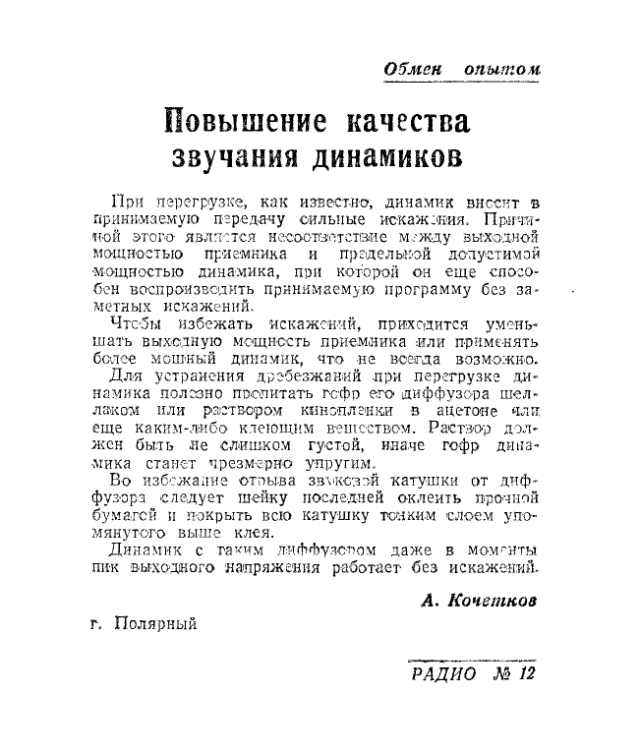

Аттач.  Радио  №10, 1949.


Гэгэн
Опубликовано: 8 июня 2020

Свердловск (ныне Екатеринбург), начало 70х, самодеятельные вокально - инструментальные ансамбли столько, что яблоку негде упасть. В-) В каждом ЖЭКе, каждой школе..., смотры в ДК, районные, городские... И ребята играли, сыгрывались, рвались на эти  смотры - конкурсы, людей посмотреть-послушать и себя показать...В-)

Основные  усилители - электроакустические  агрегаты "Электрон-10" , цена - 180р.  Электрогитары ; "Тоника" - 200 руб, и "Тоника-бас" - 220 руб.  Свердловской фабрики музыкальных инструментов , клавишные(электроорганы) - "Юность" и "Перле".

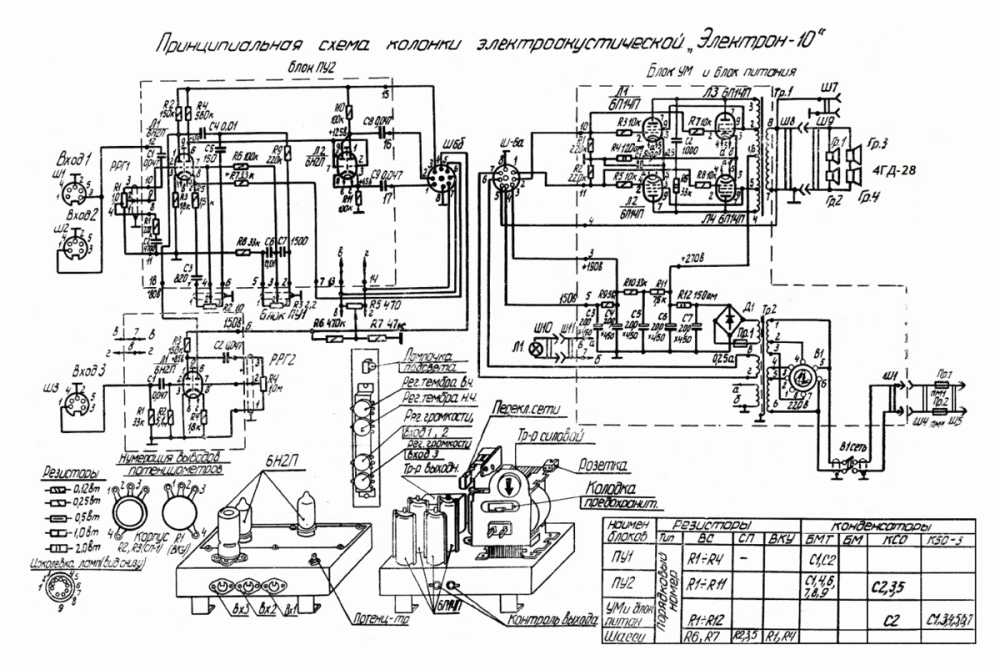

Аттач, схема "Электрон-10".


Гэгэн
Опубликовано: 22 августа 2020

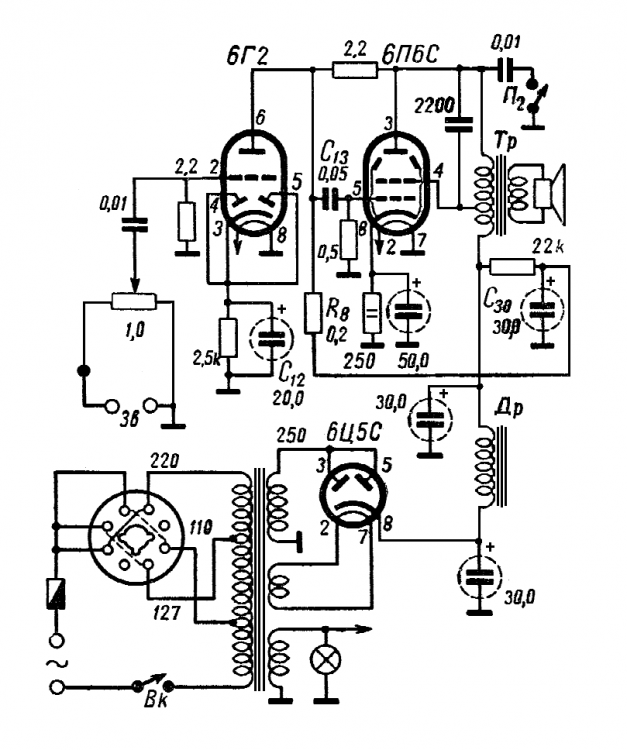

Я выложил аутентичную фирменную  схему  1949 года, резистор 0,5к, при 100мА падение 100В на нём быть не может, и недаром его мощность - 10Вт.    С "Регент 30", "Регент 60", MV3  знаком с 1970г.

Согласно вашему сообщению  - схема и ВАХ 6П6С. Лампы выходного каскада должны быть подобраны,  иметь одинаковый ток покоя. Напряжение анодной обмотки придётся уменьшить, вольт до 240-250,  при первой  ёмкости 16мкФ пульсации под нагрузкой будут значительны.









Posted

Гэгэн
Опубликовано: 2 мая

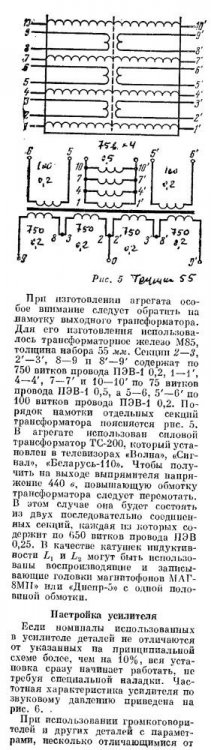

Аттач, выходной трансформатор; первичная обмотка 750витков+2250витков провод 0,2,вторичная - 75 витков диаметр 1,0 сечение 7,5кв. Rн-4 Ом, для 8 Ом вторичная обмотка 105 витков. Приёмник з-да ВЭФ, конец 40х-начало 50х.    Для 8 Ом вторичная обмотка должна быть  105 витков.


Для начала можно поставить унифицированный выходной трансформатор от радиоприёмников "Ригонда-моно", "Вэф-Радио", "ВЭФ-Рапсодия", "Урал-1, 2,3,4,5,6", "Иоланта", "Романтика".....



Гэгэн
Опубликовано: 27 сентября

Аттач. Кто скачал, ставьте палец. В-)


Гэгэн
Опубликовано: 21 ноября

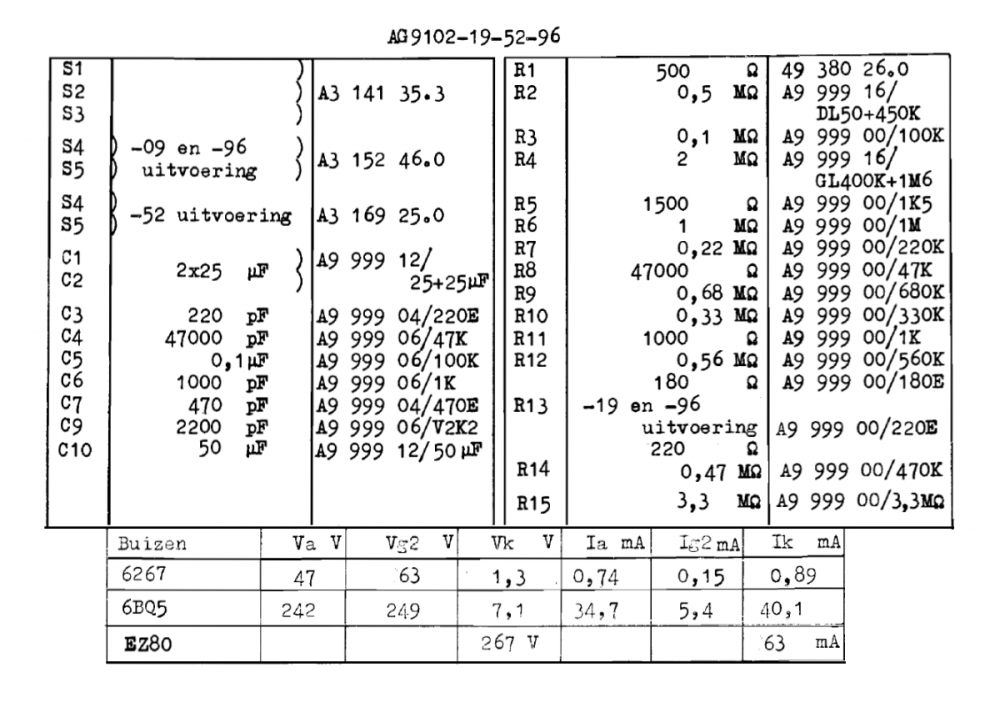

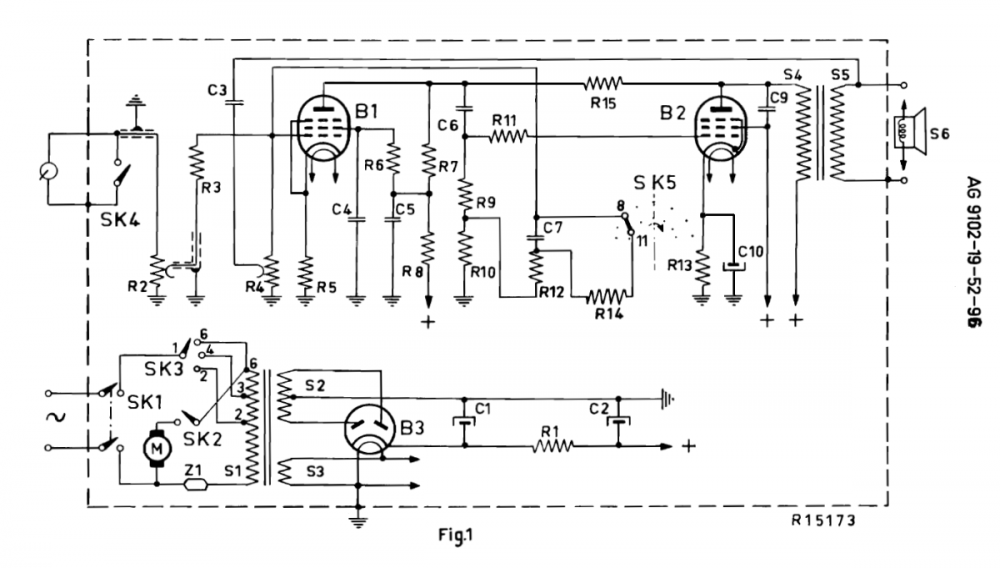

Схема и спецификация проигрывателя AG9102  фирмы  "Филипс". Аттач. 1я лампа EF86 - 6Ж32П, 2я лампа EL84 - 6П14П, третьей можно 6Ц4П.





Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.
  • Клубы

  • Сообщения

    • Что-то редактор поскипал набранное - значит не надо было. В иллюстрацию, измеренные шумы одного из корректоров и пластинки. Источник: https://www.diyaudio.com/community/threads/fully-balanced-mc-phono-preamplifier-thoughts.414816/post-8036100
    • Да и здесь вроде как есть много действующих...  При малой мощности всё просто. R=U/I, где I - ток на момент коммутайции, U - допустимое перенапряжение. Далее подбирается С до необходимой добротности, например до апериодического переходного процесса. Большое перенапряжение - уменьшаем R, длительный звон - увеличиваем С.   При высокой частоте мощность может получиться большая. Современные диоды (например из карбиде кремния) практически не имеют того самого заряда, который надо "рассасывать" и резкого восстановления, каковое и возбуждает контур из паразитных параметров трансформатора. Хотя преобразователи с дросселем в первичке и комммутацией в нoле напряжения (ZVS) всегда имеют тот самый звон, даже при диодах Шоттки. Последние имеют значительную емкость, что, при специально большЕй индуктивности рассеяния, приводит к тому, что приводит. Есть топологии с синусоидальным током через диод, что приводит к отсутствию как коммутационных потерь, так и нежелательных помех. Можно ставить маленькие дроссели из материала с ППГ на выводы диодов. Например: https://mstator.ru/products/cores/msb А если захочется разобраться, придется читать книги, хотите наши, хотите ненаши, хотите непечатные. P.S. Если предлагается "несъедобное", а-ля рецепт из "готовим дома", то это следует так и называть...
    • Не берусь судить действия Н. Сухова , но на мой взгляд - он занимается продажей параметров . Отсюда и эти пляски с "охлажденкой" , и все эти его длинные кино на ютубе ( для новых потенциальных покупателей ) .....Наверное - его новый корректор вполне хорош , НО -  Параметры любого , самого малошумящего корректора - не дадут никакого сногсшибательного результата при работе на пластинке . Поверхностный шум пластинки - убьёт все эти старания разработчика корректора . И инженеру Сухову об этом хорошо известно - он не одну собаку съел на теме о шумах предусилителей и носителей звука .  Встраивание корректора в корпус вертушки ( как предлагает Сухов )  - на самом деле идея так себе . Это подойдёт  для тех - у кого только один корректор и один картридж .  Например - у меня есть  десяток разных корректоров . И я  время от времени - люблю менять их ( как и картриджи  в тонарме ) . И с этим уже ничего не поделать . И количество разных картриджей - прибавляется , и корректоры тоже  .... Ну , и зачем мне ( при таких моих привычках  ) курочить хорошую японскую вертушку , встраивая туда плату Сухова  , чтобы потом пользоваться только одним корректором Сухова ? ...Универсальность пользования техникой -  тогда будет потеряна полностью ...Но об этом товарищ Сухов как-то скромно умалчивает .
    • Ну так и Ридико  уже не тот. Раньше эдак лет 20 назад радовал всех практическими сборками ВВ, а сейчас - нет.
    • Приветствую. Импульсники шумят сильно во вне. Простой пример. Включите рядом аналоговое радио, и в половине случаев, станции будут глушится шумом импульсника.  О том что при этом происходит в SE усилителе, стоит только догадываться.  Для меня, импульсник приемлим только в PP схеме, и то с оговорками.  Нет ни чего лучше доброго "железного транса" и "железного фильтра" . Хоть сколько копытом бей, но из импульсника не получится "Аленький Цветочек".  PS: Посмотрел схему. Зря в катод драйвера резистор пожалели.  Оригинальность хороша в меру
    • Согласен - все познается в сравнении. Одним четные гармоники нравятся другим мерцание накала ламп,  третьим нечетные гармоники D усилителей у одних глубокие оос звучат, а  другим подавай их полное отсутствие, а пятым ионные шумы электролитов мешают
    • Bang & Olufsen  Beocord 1200.  Весьма странное изделие,на мой взгляд.
    • Какие именно кенотроны могут дать 2,5+А, Михаил? Ртутные газотроны типа 575А и аналоги я знаю, а вот кенотроны.... Сомневаюсь, что "низковольтники" будут выпрямлять в своих БП чем-то вакуумным. Думаю, что это размышления на уровне голой теории. Так что в 90% случаев они пользуются камнями со всеми вытекающими. В лучшем случае это селен, но это уже экзотика даже среди отъявленных.
    • По мне , высоковольтное  подмагничивание  позволяет брать напряжение непосредственно из сети или с нужным автотрансформированием , причём чем меньше потерь -на активных резисторах или дросселях , тем лучше . Лучший результат по всем критериям , это кенотрон анодом в фазу 230в (или с отвода автотрансформатора) , фильтрация жидконаполненным бумагомасл. конденсатором ( не менее 50 мкф) и высококачественным проводом на катушки подмагничивания.    Низковольтные БП позволяют использовать кенотроны на большие токи , работают они реально феерически , китайцы уже их делают https://www.onlyvinyl.ru/catalog/power-supply/11682093, но найти оригинальные сами кенотроны , думаю маловероятно. Качество этой китайской БП-поделки известного уровня .., фон реальный такой , что не один уже пользователь обращался с просьбой решить засаду .  Понятно , стоят современные электролиты ( и даже ""индастриал"" назначения) , где банально недобрали ещё и ёмкости , но по любому ставился дроссель на 0,2...0,3 гн , шунтирование бумагомаслянными конденсаторами, замена всей проводки , мощных низкоомных потенциометров ( китайские тривиально выгорают ) ,  силового кабеля ..., игра в ""!китайщину"" подорожала .., но уровень их ""дерибас"" остался прежний.
    • Всем Добрый День! Долгое время у меня не получались усилители с импульсными блоками питания. Хотя сейчас можно купить специализированные импульсные блоки питания для ламповых усилителей. У меня завершился долгий проект однотактного усилителя SE 6ж4п+6п43п-E в ультралинейном режиме и с импульсным блоком питания. По результатам было подготовлено 4 статьи на Дзене. Очень простой ламповый усилитель с импульсным блоком питания и с превосходным звуком. Сравниваем звучание лампового усилителя с импульсным и с трансформаторным блоком питания. Внутреннее устройство ламп 6ж4п,6п14п,6п15п,6п18п, и 6п1п, 6п6с и 6ф1с - смотрим и выбираем для усилителя Ламповый усилитель 6ж4п+6п43п-Е с ИБП и с высоким качеством звука Если кратко - то схему лампового усилителя с импульсным блоком нужно строить немного по другому, чем с классическим линейным блоком питания. Итоговая схема   Импульсный блок питания покупной - LS160W-2T - 160 ватт двух трансформаторный - трансформатор на накал 6,3 вольта, 3А и трансформатор на анодное напряжение 300вольт/280вольт - 300мА .  Задержка на включения анодного напряжения 30 секунд. При нагрузке близкой к паспортной греется довольно сильно - с радиатором снизу до 70 градусов нагревается минут за 10 потом стоит на этой температуре. Тихо гудит.    В проекте использованы выходные трансформаторы от "Золотой середины", которые у меня простояли на основном усилителе более 10 лет. Которые я заменил на самонамотанные. Как они играют я знал досконально до этого. Мне в них не хватало баса. А весь прикол выявился на макете - если трансформаторы сдвинуть ближе друг другу чем на 10 см НЧ ниже 60Гц сильно падают. А если раздвинуть то появляются....... А у меня на прежнем усилителе  они стояли близко к друг другу. И работали в триодном подключении, а тут я их подключил в ультралинейном подключении. Вернее на макете был переключатель триодный/ультралинейный режим - и в корпус поставил только ультралинейный режим. С ним получался звук сильно лучше.   К схеме пришёл не сразу - долго отлаживал на макете и сравнивал с трансформаторным блоком питания.   Сравнение с трансформаторным блоком питания   По драйверу на 6ж4п. 6ж4п/6au6 - у меня любимая лампа для драйвера. Но ранее я использовал только импортные лампы, так как звук советских ламп был не важный на режимах для импортных лампах. Но долгое время занимался пайкой ламповых микрофонов и отладил НИЗКОВОЛЬТНЫЕ РЕЖИМЫ для 6ж4п производства СССР. И на этих режимах 6ж4п СИЛЬНО превосходит по звуку импортные аналоги. А импортные аналоги на низковльтных режимах просто не работают. На лампе 6ж4п/6AU6 собирается культовыq японский микрофон SONY c-800G, который стоит немеряно денег........     Выбрана рабочая точка с катодом на землю и напряжением на аноде 50-55 вольт. Также при отделении драйверного каскада сопротивление по анодному питания с конденсатором - резко ухудшалась динамика.   Ультралинейны режим, к сожалению НЕ соответствует ВАХ ни в триодном, ни в пентодном режиме. Так как импульсный блок питания имеет только одно высокое напряжение, то только автоматическое смещение для выходного каскада. Долго подбирал номинал и ТИП сопротивления. Лучше всего углеродное сопротивление, как и в аноде первого каскада. Проволочные, несколько типов очень недешёвых импортных сопротивлений сильно портили звук - звук становился "вязким и тягучим". Межкаскадники- перепробовал всё что было в заначке   Анодные конденсаторы -тоже всего перебрал - Кендейлы лучше всех оказались. ROE- по габаритам не влазили. Филипсы и РИФА - номиналы маленькие - а так вполне себя хорошо показала. Дженсен провалил всё - и по качеству и по габаритам.      Играет с ШП акустикой с рупорными супертивттерами     Далее будет про макет с 6п41с
    • Дорожку на верхней стороне платы от С9 к коллектору VT9 я дорисовал когда ещё делал его в первый раз.   Первый у меня тоже работал, маленький фон был, видно что то было неправильно с подключением "земли" входных проводов.
    • Все спрашивают 2А-8 Кинап хотел заказать подмагничивание на 2’’ и четырехслойную катушку….но оказалось , что желающие купить 2А8 не обладают достаточными финансами, поэтому заказал универсальные моторы на 3’’ катушку двухслойную. Можно поставить на ALTEC , на Maxonic на 2А11  и кстати на 2А9 и естественно с более качественным диффузором ,  зазор 1,5мм  при толщине катушки 0,8мм   в сравнении с 1А13
    • у меня есть   печ .  платы чертеж  ямахи  ,что на фото в pkad 2006  могу выслать желающим
  • Forum Statistics

    • Total Topics
      9.1k
    • Total Posts
      99.4k
×
×
  • Create New...
