Помогите опознать трансформатор силовой

Александр
 Share

Recommended Posts

Александр Rookie

Александр

Posted
Posted

Доброго здоровья, уважаемые!

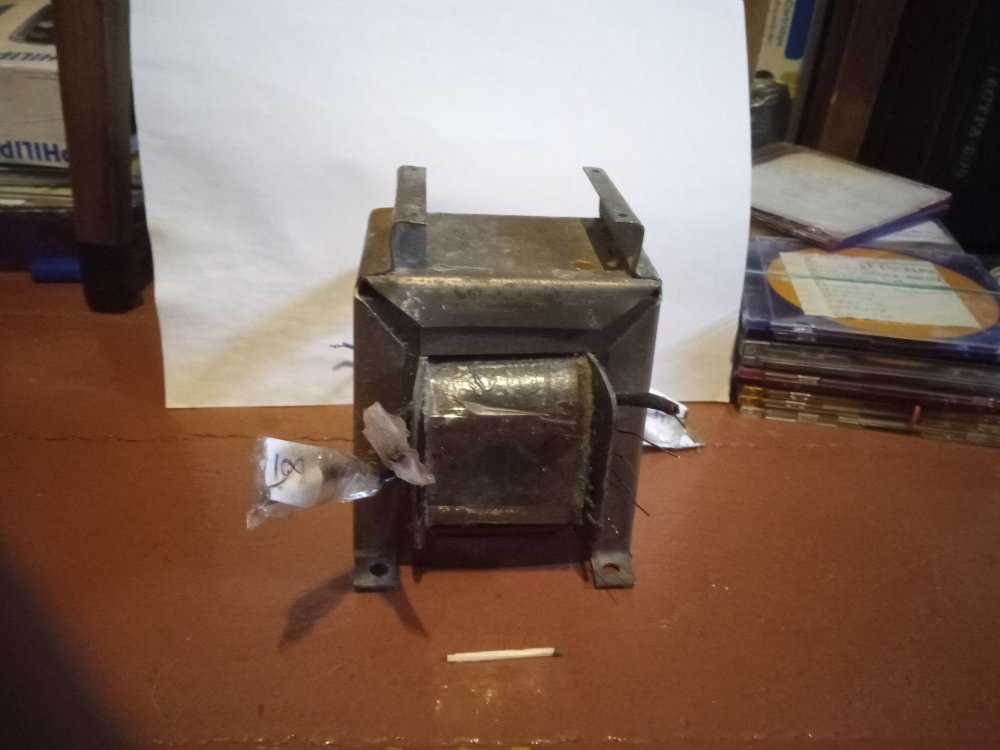

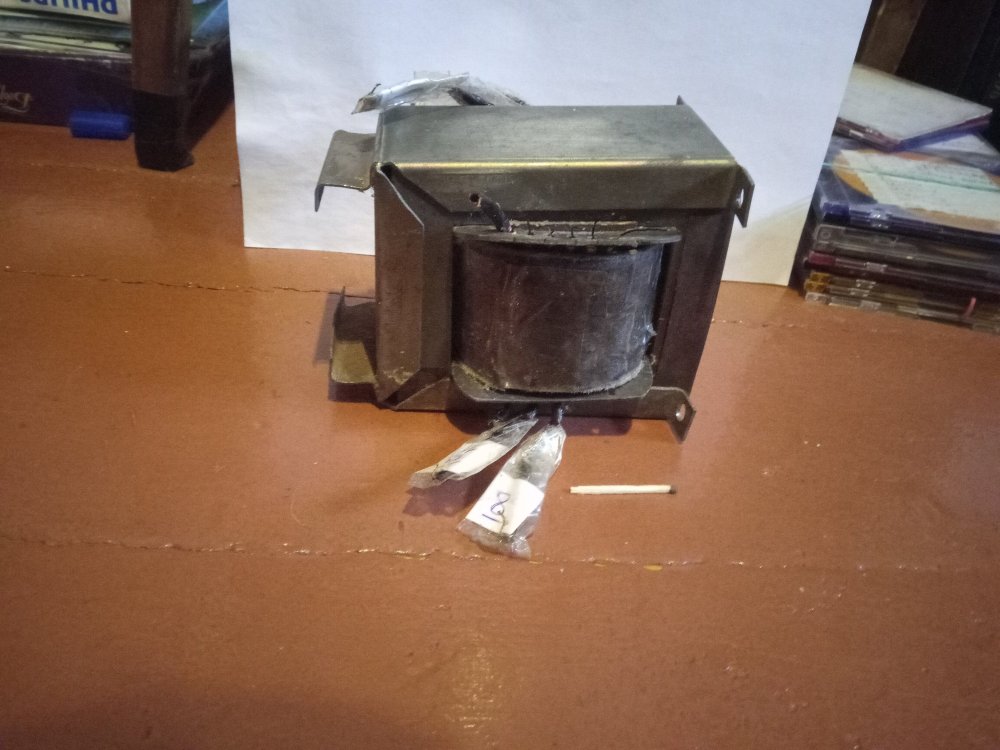

Нашёл у себя "в закромах" вот такой мощный силовой трансформатор - фото ниже. Годов эдак 70-х...

Единственные прозвонки его дали 2 обмотки с выводами "5" и "8" - 1,1 Ом и "11-какой-то синий провод - 12": 47 Ом - провод - 35 Ом, соответственно.

Может, кто-нибудь скажет - что это за "зверь" такой?:smile-27: Судя по его габаритам - достаточно мощный!

Заранее СПАСИБО!
