Будет полезно для всех начинающих и для меня, если более опытные форумчане поделятся, как правильно настроить фонокорректор с помощью осциллографа и цепочки анти риаа.

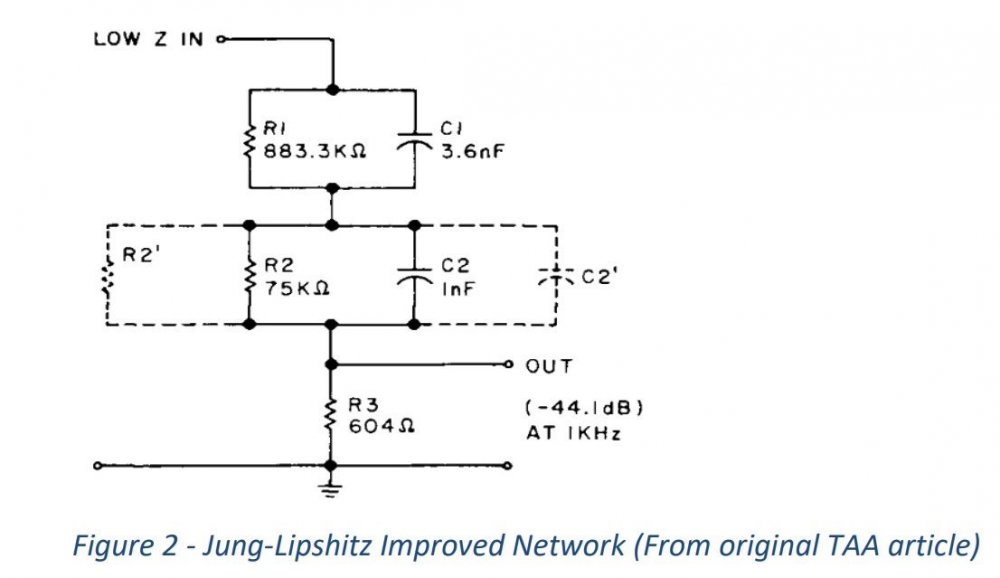

Для anti riaa есть вот такая стандартная схема включения:


Какие номиналы резисторов и конденсаторов следует использовать в цепочке анти риаа при настройке корректора?

В каких областях и насколько критично отклонение от стандартной кривой коррекции riaa?

Как правильно провести измерения?

Posted
48 минут назад, Valinor сказал:

Какие номиналы резисторов и конденсаторов следует использовать в цепочке анти риаа при настройке корректора?

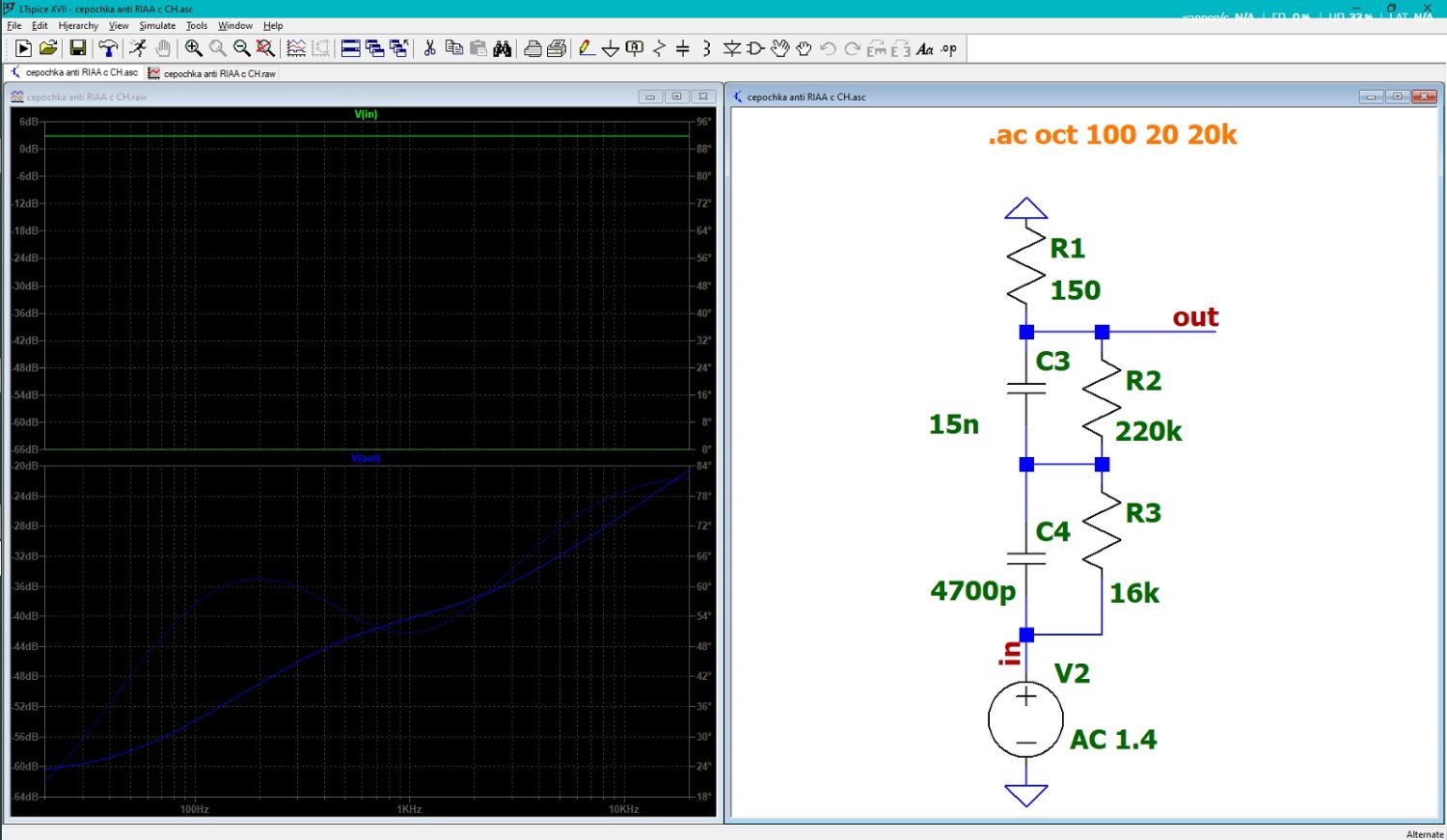

У меня такие-же как там:


  • Like (+1) 1
  • Thanks (+1) 1
Posted

Собственно, первая схема это для подачи с генератора через Anti-RIAA, а вторая - для подачи сигнала с генератора через эвивалент головки (J1 - сюда гловку, можно какую-нибудь ненужную исползовать).

Выглядит у меня оно так:





  • Like (+1) 1
  • Thanks (+1) 1
Posted (edited)
1 час назад, Valinor сказал:

Как правильно провести измерения?

Это смотря что нужно измерять. КНИ и С/Ш лучше с эквивалентом мерять - сильно отрезвляет после изменерий с генератора напрямую на вход корректора.

АЧХ можно смотреть по разному:

1) подавать с генератора последовательно  разные частоты и измерять напряжение на выходе коректора

2) подавать свип с генератора и смотреть вызод корректора осциллографом.

3) подавать белый шум и смотреть выход корректора спекроанализатором.

Лично я использую 3-й метод для экспресс контроля и окончательно - 1-й (результаты - в табличку в Экселе и там-же график).  Файл примера я приаттачил - водной колонке требуемая АЧХ, в дргуой измеренная, далее - разница между ними. Плюс график обоих.

riaa_calk_sample.xls

Edited by Alex Torres
  • Like (+1) 1
Posted

Да, еще - измерение С/Ш надопроводить со взвешиванием. Когда-то использовали "А", сейчас стандартным считается ITU-R-ARM , или что тоже самое - ITU-R- 468: https://en.wikipedia.org/wiki/ITU-R_468_noise_weighting

К сожалению, во многие программных спектроанализаторах (например SpectraLab, SpectraPlus) нет такого типа взвешивания но можно воспользоваться т.н. "микрофонной компенсацией. Файл прилагаю, может кому пригодится (надо будет переименовать txt в mic, а то mic сюда нельзя приаттачить).





ITU-R-ARM.txt

  • Like (+1) 3
  • Thanks (+1) 1
Guest Zampotech
Posted
On 5/8/2022 at 11:15 PM, Alex Torres said:

3) подавать белый шум и смотреть выход корректора спекроанализатором.

Есть еще проще.

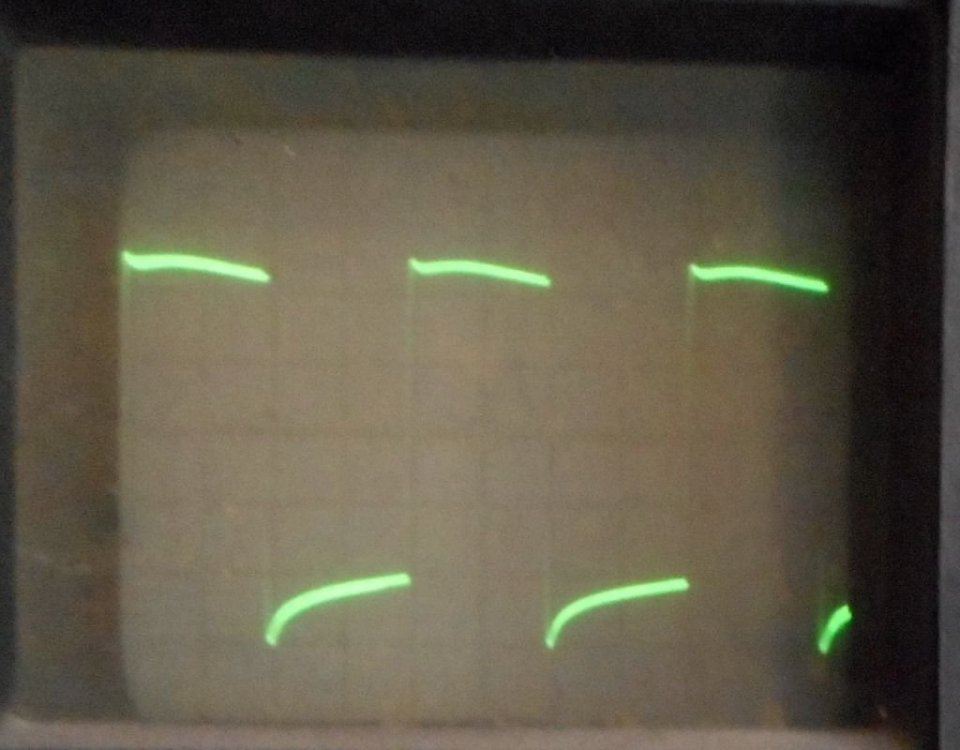

Подаем через ARIAA меандр, и сравниваем двухлучевым осциллографом меандр с входа с меандром с выхода. По форме выходного меандара можно быстро сделать выводы о состоянии ФК

Posted

"Обыкновенные" ММ-фонокорректоры перегружаются при входном сигнале ±50 мВ, соответствующем реально наблюдаемому со стандартной головки. Для имитации такого сигнала на вход антиRIAA из первого сообщения темы надо подать около ±1 В меандра, НО! с фронтами 16 мкс по уровням 0,1-0,9. Для этого можно воспользоваться простой интегрирующей цепью на выходе генератора меандра.
Признаком неспособности схемы справиться с перезарядом конденсаторов корректирующей цепи является несимметричность восстановленного сигнала.



  • Like (+1) 2
  • 3 months later...
  • 4 weeks later...
Guest Zampotech
Posted
В 16.05.2022 в 19:16, alss сказал:

Признаком неспособности схемы справиться с перезарядом конденсаторов корректирующей цепи является несимметричность восстановленного сигнала.

Наверно сказывается разница в сопротивлении каскада при положительной и отрицательной части сигнала.

Posted

Да, внутреннее сопротивление разное для ±. Метод борьбы - минимальное изменение режима, т. е. ток сигнала д. б. существенно меньше тока покоя.

  • Like (+1) 1
Posted
В 08.05.2022 в 23:39, Alex Torres сказал:

Да, еще - измерение С/Ш надопроводить со взвешиванием. Когда-то использовали "А", сейчас стандартным считается ITU-R-ARM , или что тоже самое - ITU-R- 468: https://en.wikipedia.org/wiki/ITU-R_468_noise_weighting

К сожалению, во многие программных спектроанализаторах (например SpectraLab, SpectraPlus) нет такого типа взвешивания но можно воспользоваться т.н. "микрофонной компенсацией. Файл прилагаю, может кому пригодится (надо будет переименовать txt в mic, а то mic сюда нельзя приаттачить).





ITU-R-ARM.txt 222 \u0411 · 8 загрузок

Он ещё и с усилением от 1 до12,5 ? Это новость.


Posted

Да, при привязке нуля к 1 кГц, а так можно и пассивный с соответствующим коэффициентом передачи. Но вот если о нем - Кпер - забыть, то такие красивые цифры получаются...
