Ламповый лабораторный блок питания

[Magnetron]

В этой теме я поделюсь опытом создания лабораторного БП для макетирования ламповый устройств. Само собой, ЛБП тоже ламповый))) В основе идеи создания прибора было объединить положительные качества приборов УИП-1 и УИП-2, избавив его при этом от их же недостатков. Недостатками УИП-1 является его чрезмерная громоздкость, и единственный мощный канал анодного напряжения. УИП-2 же "хромает" мощностью и ограниченным верхним пределом регулировки напряжения (300В 250 мА против 600В 600 мА). Решено было использовать схему и анодный трансформатор от УИП-1 и переработать его на самую "современную" элементную базу ламповой эпохи. Получившийся блок питания имеет два стабилизированных канала анодных напряжений с диапазоном регулировки от 20 до 600В с максимальным током нагрузки до 500 мА кратковременно (длительно можно грузить на 300 мА), один канал отрицательного напряжения с диапазоном от 0 до -250В с максимальным допустимым током нагрузки в 100 мА для цепей смещения или маломощного двуполярного питания и два канала накальных напряжения по 6.3В с током до 10А каждый, которые можно соединять или параллельно или последовательно, если нужно 12.6В. В качестве стабилизаторных ламп вместо УИПовской батареи ГУ50 использованы 6с33с по 1 штуке на каждый канал, в УПТ стаилизаторов -- пальчиковые лампы 6ж1п и стабилитроны, канал отрицательного напряжения сделан на основе стабилизатора с двумя 6с19п. Выпрямлением переменки с УИПовского трансформатора занимаются мосты на кенотронах 6д22с (лучшие из всех доступных кенотронов, особенно по части изоляции катода от накала, что позволяет все спирали накала просто параллелить). Накальные каналы запитываются одним трансформатором ТН-61. Вспомогательные напряжения для нужд самого ЛБП вырабатываются отдельным самонамотанным трансформатором на железе от ОСМ0.25. Присутствует задержка включения анодных напряжений. Трансформатор от УИП-1 подвергнут доработке -- убраны с него все накальные обмотки и домотаны обмотки питания канала отрицательного напряжения и  опорного источника напряжения. Дполнительно домотана небольшая обмотка (витков 15), которая соединяется последовательно с первичкой, чтобы несколько понизить выходные напряжения анодных обмоток. Вспомогательный трансформатор выдает накальные напряжения для ламп прибора, и напряжение питания схемы задержки включения анодных напряжений. Конструктивно весь прибор собран в корпусе серии "Надел" от частотомера. Все резисторы -- МЛТ (кроме пары исключений), конденсаторы -- все бумажные МБГО и К75-40 кроме одного импортного электролита в питании канала отрицательного напряжения.  Ещё одним немаловажным моментом при сборке прибора стала необходимость отбора кенотронов 6д22с по величине сопротивления изоляции катод-накал. Проверку нужно производить мегаомметром на 1000В на лампе с полностью прогретым накалом и воздерживаться от применения ламп с сопротивлением изоляции 100 МОм и ниже. В противном случае возможен пробой в выпрямителе с нехилым дуговым фаер-шоу.

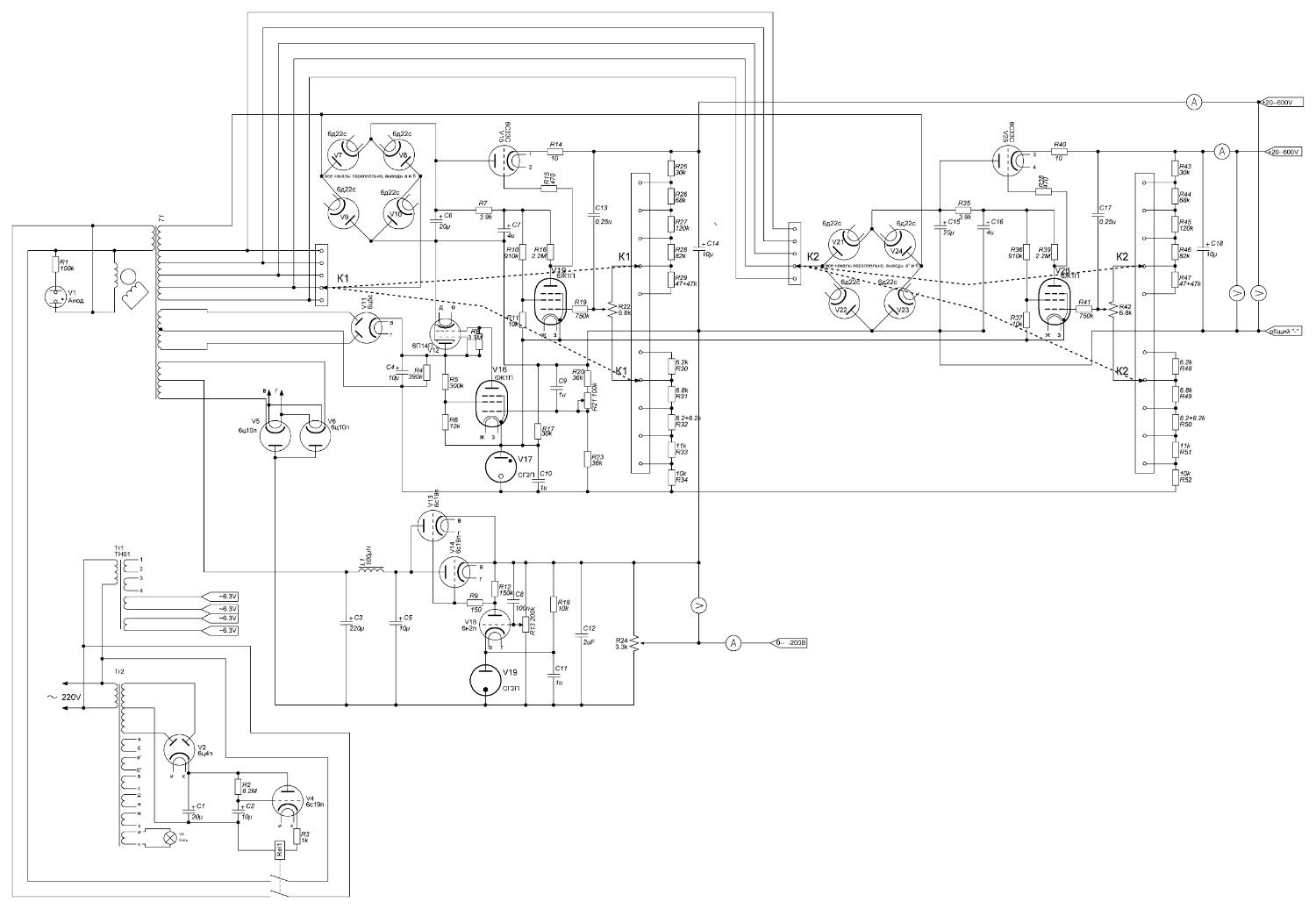

Схема лабораторного блока питания:



Виды внутри и снаружи:









Проверка под нагрузкой:





Под нагрузкой 500мА уровень пульсаций составляет 0.2В, что при напряжении 600В составляет менее 0.05%.

[Юрий_Б]

R29 u R32 последовательно или ?

[Magnetron]

17 часов назад, Юрий_Б сказал:

R29 u R32 последовательно

Да, R29 и R32 cостоят каждый из двух последовательно  соединенных резисторов чтобы из стандартных номиналов получить нестандартный. На всякий случай продулирую схему, в первом посте она почему-то отображается в очень мелком разрешении.
