Всем добра!
Решил вот собрать очередной (а может и последний) ламповый усилитель. Попалась схема на датагорском форуме - взял её за основу, но не понравилась реализация ВК в ней, решил переделать по-своему. Вскоре возник вопрос - триодный режим применить или пентод с КО? Оба варианта требуют +/- одинакового напряжения раскачки, но в пентодном выше выходная мощность.
Есть у кого опыт с этой лампой?

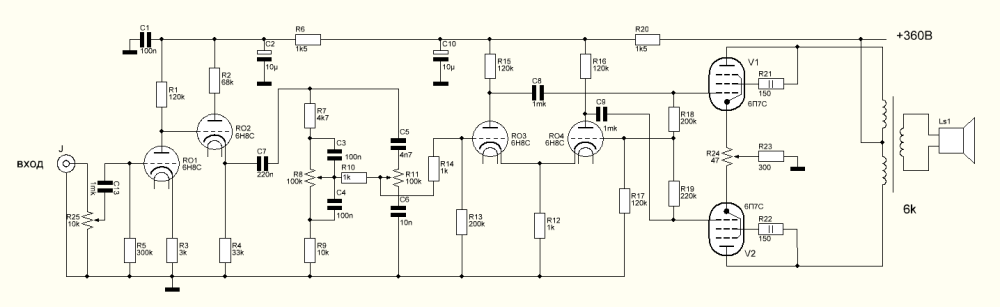

ПыСы. Сразу скажу, что работать ему придётся с тугой "транзисторной" акустикой.6P7ST.thumb.png.8676e75d3a05aff2d7bf05b0bae8d340.png

  • Like (+1) 1
Posted

Такой у меня уже есть, только УЛ и фазик несамобалансный) Тут даже схема есть в теме "Простой РР".

Его недостаток - отсутствие темброблока и сравнительно низкая чувствительность. Сейчас эта проблема решается вот этим
https://aliexpress.ru/item/1005002977740156.html?sku_id=12000023038187943



Цель проекта - хочу иметь все эти блага без костылей.

Posted
2 часа назад, Den101 сказал:

...без костылей.

Катодный повторитель в вашей схеме - тот же костыль. Его наличие как-то можно обосновать на выходе предварительного усилителя и в драйвере, зачем он в данной схеме?

120 кОм в аноде 6Н8С ...:smile-61:

И для работы с тугой "транзисторной" акустикой нужно вводить ОООС либо местную ОС (напр. с использованием катодной обмотки), а лучше использовать в выходном каскаде ГУ-50.

Posted
55 минут назад, Сергей Ал. сказал:

Катодный повторитель в вашей схеме - тот же костыль. Его наличие как-то можно обосновать на выходе предварительного усилителя и в драйвере, зачем он в данной схеме?

120 кОм в аноде 6Н8С ...:smile-61:

И для работы с тугой "транзисторной" акустикой нужно вводить ОООС либо местную ОС (напр. с использованием катодной обмотки), а лучше использовать в выходном каскаде ГУ-50.

Автор объясняет наличие катодного повторителя тем, что в темброблоке используются резисторы на 100кОм и необходимо согласовать сопротивление.

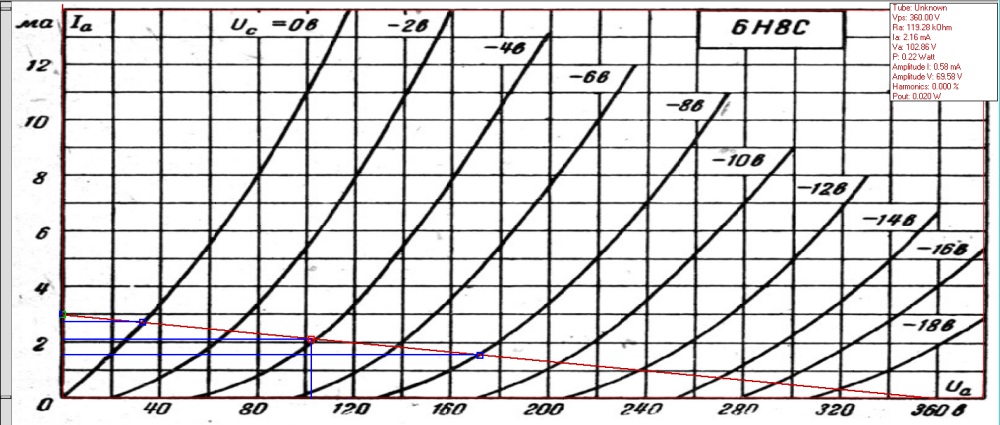

120 кОм - прикинул в курве - режим практически с нулевыми искажениями.

ГУ-50 многие советовали, но хочу окталы. Можно списать на бзик владельца.


  • Like (+1) 1
Posted
3 часа назад, юрий робертович сказал:

а еще стабы Л14-Л15

Зачем это прошлого века? Стремление у Дениса получить нормальный усь, вместо" навороченного" всяким ...

1 час назад, Сергей Ал. сказал:

Катодный повторитель в вашей схеме - тот же костыль.

А как же согласование сопротивлений вход-выход каскадов? Автор уже привел свой ответ.

1 час назад, Сергей Ал. сказал:

для работы с тугой "транзисторной" акустикой нужно вводить ОООС либо местную ОС

Вот это реальное решение, что в триодном, что в пентодном вкл.



Posted

Выбор схемы и режимов - вопрос во многом субъективный. Но не стоит забывать, что любой симулятор - весьма приблизительный инструмент и многие лампы "просыпаются" начиная с некоторой величины анодного тока. Учитывая отсутствие конденсаторов в катодах, ёмкость конденсаторов в цепи питания есть риск получить усилитель, неспособный воспроизводить динамичную музыку без ОООС (тем более на многополосной АС с компрессионными динамиками). Впрочем, возможно автора схемы такой звук вполне устраивает.

Posted
21 час назад, Сергей Ал. сказал:

есть риск получить усилитель, неспособный воспроизводить динамичную музыку без ОООС (тем более на многополосной АС с компрессионными динамиками). Впрочем, возможно автора схемы такой звук вполне устраивает.

Не устраивает... Испытания, конечно, покажут. Как бы не пришлось делать как в Кводе - КО и ОООС одновременно.

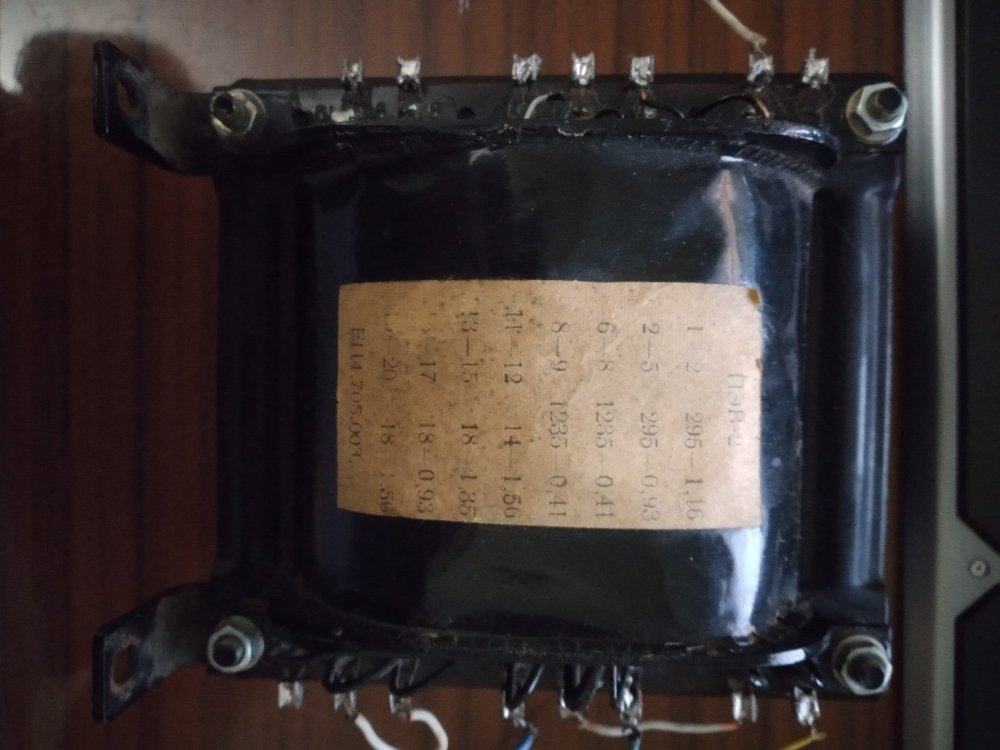

Макет уже почти собрал, остался блок питания и выходной трансформатор, временно подключу этот (должно быть 2,6к в плечо без учёта КПД на 4Ома / 5,2к на 8Ом). Раньше пробовал его выходником в других проектах - работает.

Если получится, выходники будут на торах 15см²


Posted
В 20.11.2022 в 10:41, юрий робертович сказал:

Тембры на Л1, и дальше на Л8-Л11, можно и Л12-Л13, а еще стабы Л14-Л15



Автор явно вдохновлялся Вильямсоном.

А если серьезно, что большее зло тогда уж - катодный повторитель или переменники в 1-2МОм в РТ?

Posted

Ребята, собрал макет. В изначальном варианте даёт 1,5Вт. Добавил конденсатор в катод преда - выходная мощность возросла до 4Вт неискаженного синуса. С клиппингом доходит до 10Вт. Склонность к возбуду присутствует. Темброблок рабочий, но китайский на операционниках лучше по звучанию.

Короче - в топку, буду перерабатывать пред.

Posted
15 часов назад, юрий робертович сказал:

Это вам на память от majordom22

Делайте правильные схемы, фигня она только кажется




Эта да, будет гарантированно рабочая. Однако, на данном этапе хочу поэкспериментировать с чем-то для себя новым - пока смотрю в сторону Вильямсона, только не с ФИРНом, а самобаланс или дифкаскад. Если выстрелит, напишу.
