RV25 Telefunken.

Кружка

By Кружка
in Ламповое

 Share

Recommended Posts

Кружка Local

Кружка

Posted
Posted

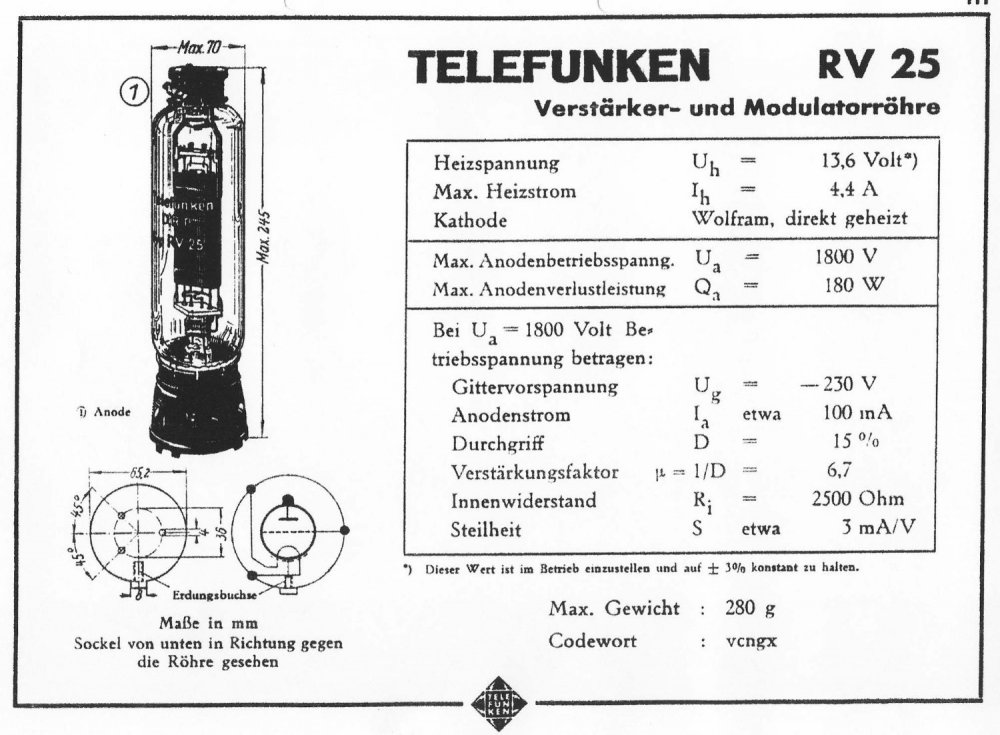

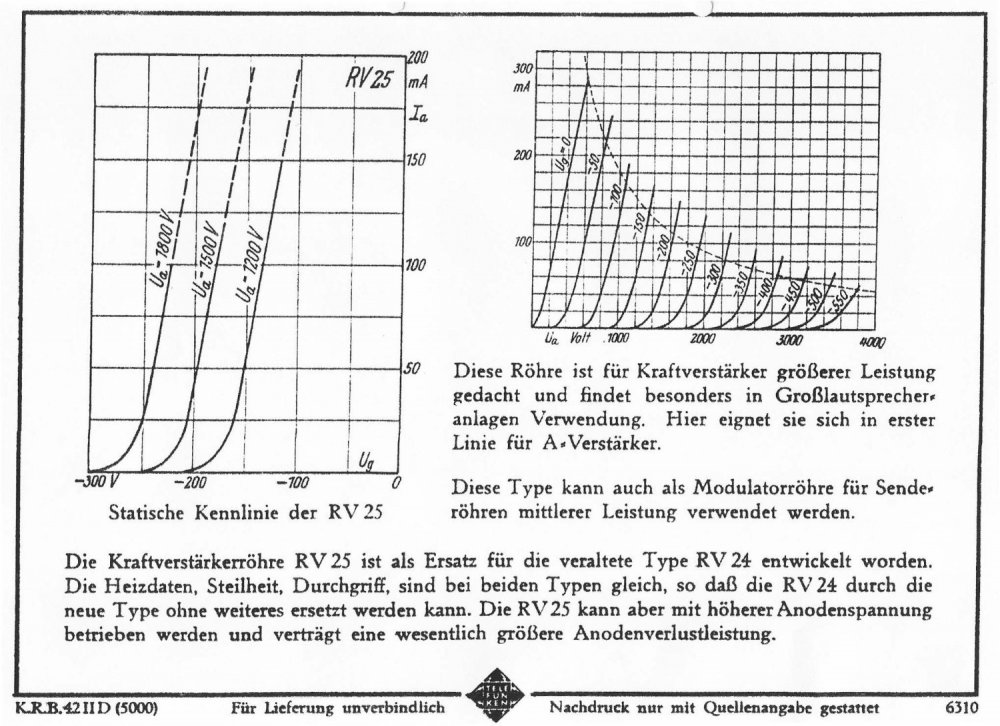

RV25 - Немецкий выходной триод средней мощности. Лампа имеющая одни из самых линейных ВАХ, что мне встречались.



  • Like (+1) 1
Кружка Local

Кружка

Posted
  • Author
Posted

Желание собрать усилитель на этих триодах появилось у меня давно, но по ряду причин проект уже несколько лет как задвинут в угол в прямом смысле.

Кружка Local

Кружка

Posted
  • Author
Posted

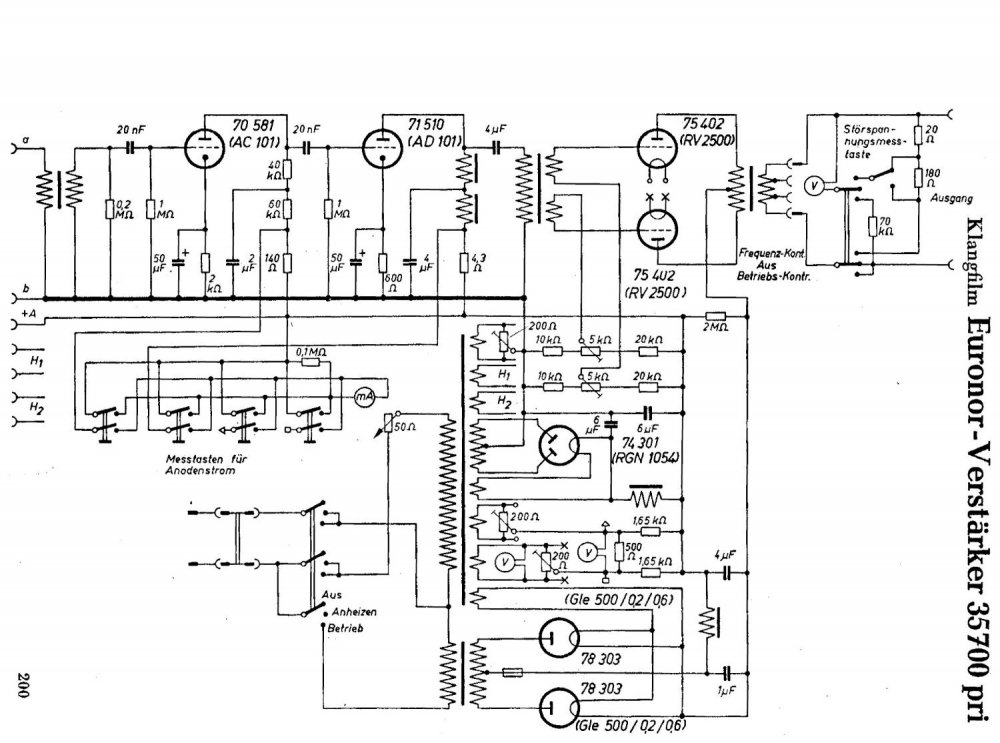

Наряду со своей более мощной сестрой лампа использовалась Клангфильмом в системах кино театральной озвучки Euronor.


  • Like (+1) 1
Кружка Local

Кружка

Posted
  • Author
Posted

Один из основных вопросов при использовании на выходе линейных прямонакалов с большим смещением (200в и более) - драйверная лампа способная обеспечить требуемую амплитуду сигнала с линейностью не хуже. Учитывая, что в данном случае альтернатив трансформаторной связи практически нет, требуется триод с соответствующим Ri.

AD101 на мой взгляд не дотягивают. Прикидывал 4683, EBIII, Ed, Eb, E406n. RV258 и RV239 также имеют свои недостатки.

  • 2 weeks later...
Кружка Local

Кружка

Posted
  • Author
Posted

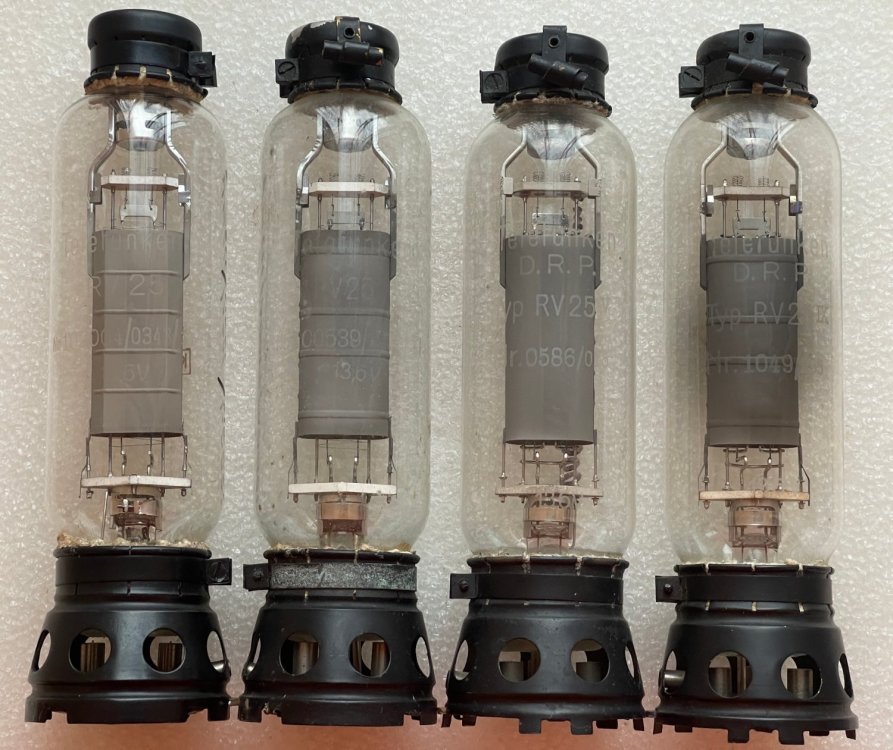

Расскажу немного об особенностях ламп данной серии.

Мне встречалось несколько вариантов исполнения анодов.

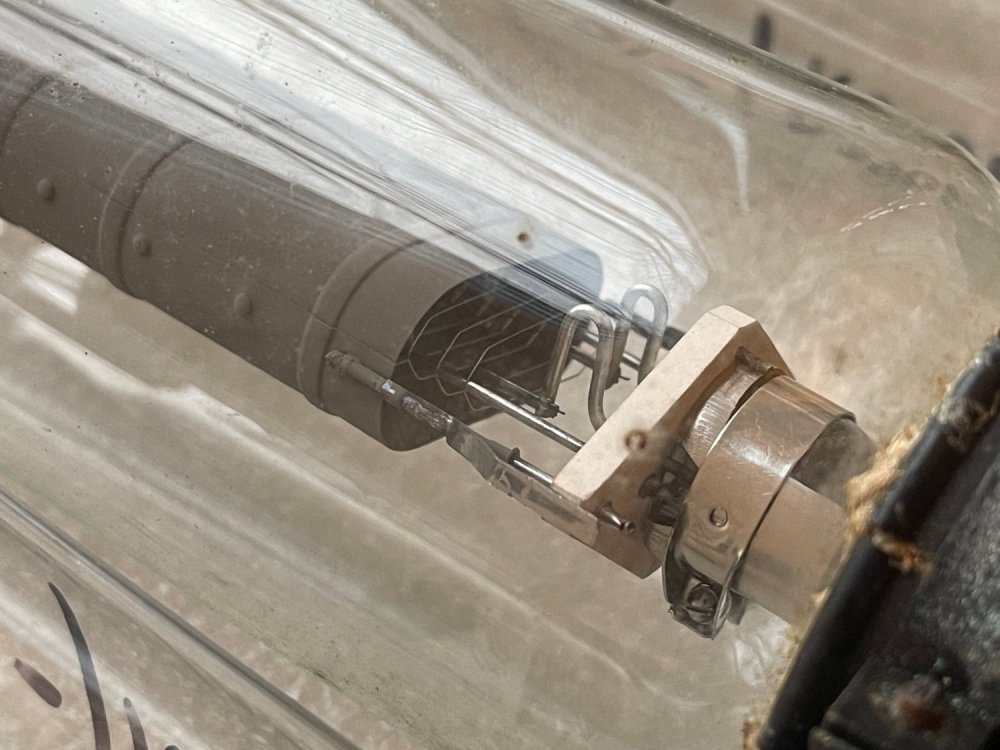

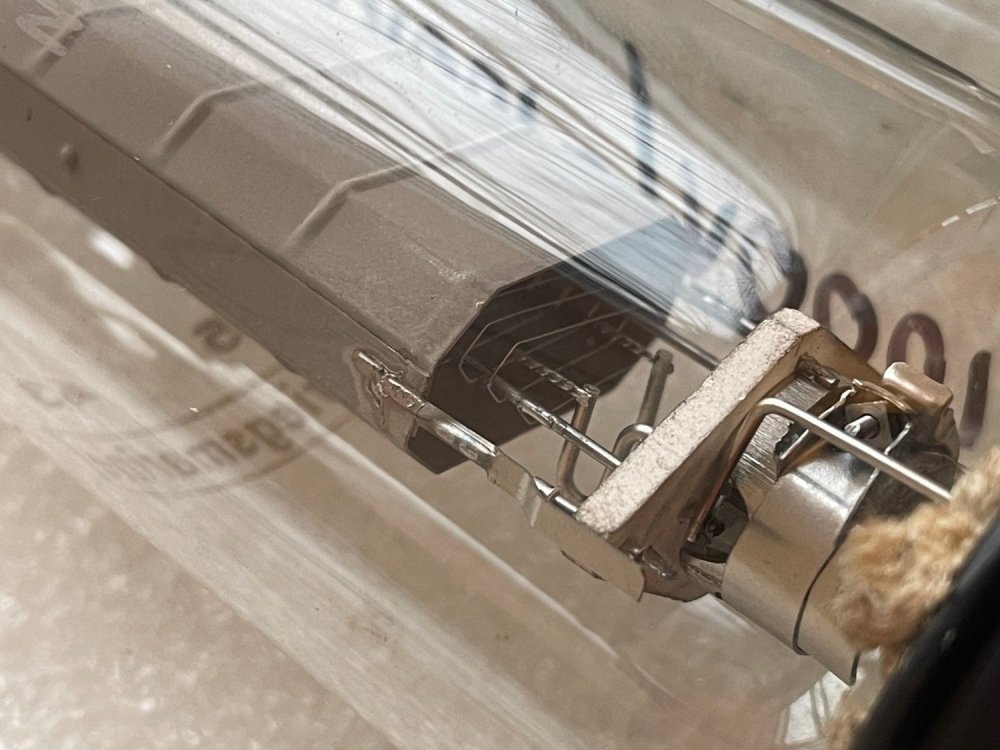

Обычно это сплюснутый цилиндр с ребрами усиления и скруглёнными углами. Однако мне попались по одной штуке: с гладким анодом вообще и анодом со сгибами под углом.


IMG_1869.thumb.JPG.51c966cf515018144cf39c9b63f20fc3.JPGIMG_1868.thumb.JPG.40bedfd6addee23c2daab6e85b66a922.JPG

Кружка Local

Кружка

Posted
  • Author
Posted

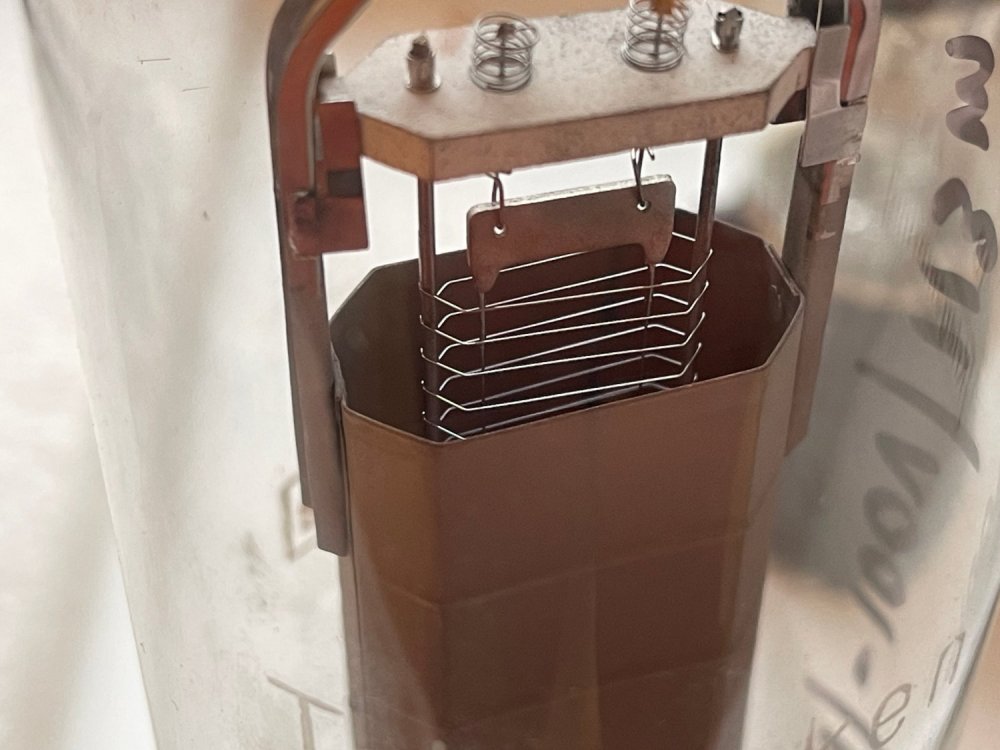

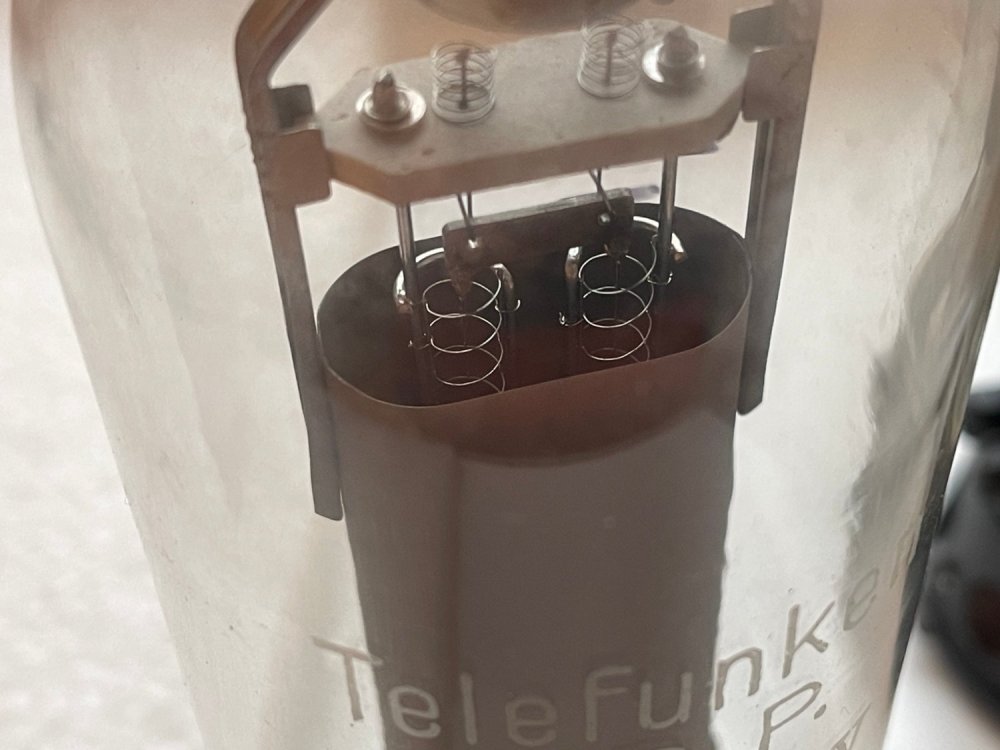

Более ранние лампы имели навивку управляющей сетки вокруг каждой из двух нитей катода. Позже технологию упростили и стали навивать единую сетку.

IMG_1871.thumb.JPG.a5b57a1dd12d05a9932280d2dfd21c45.JPGIMG_1870.thumb.JPG.95ad9210b9d1e28ef54a366cd18c4284.JPG

Кружка Local

Кружка

Posted
  • Author
Posted

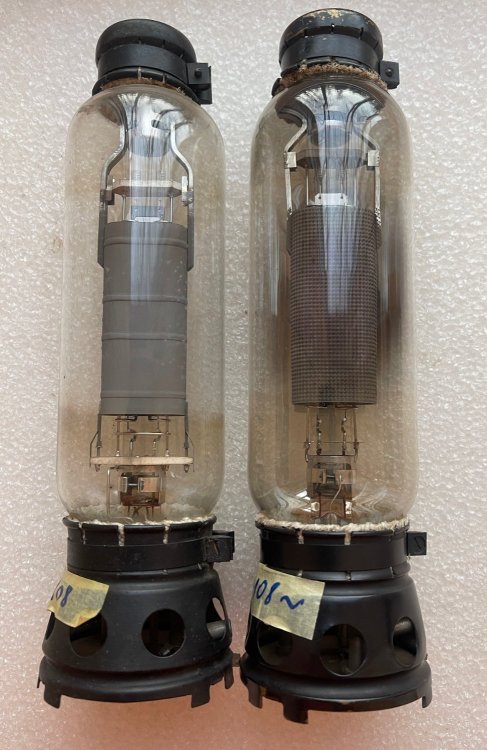

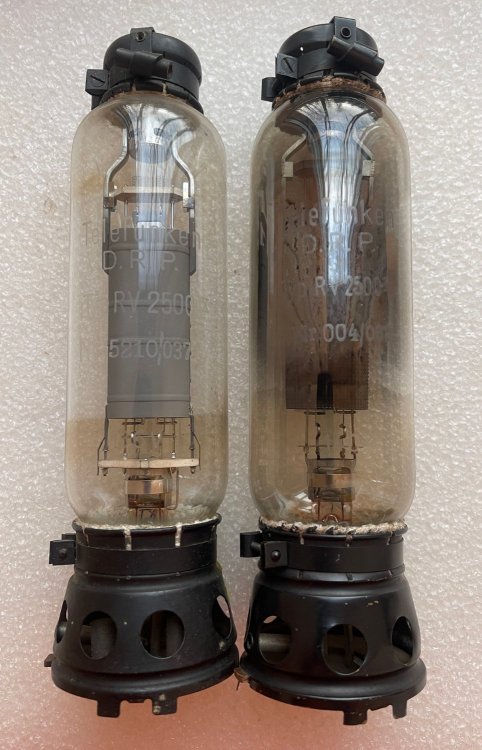

RV2500 - не вижу каких либо конструктивных изменений по сравнению с RV25, но тут мне повстречался очень интересный рифлёный анод.

IMG_1874.thumb.JPG.a231074175712a34a3a6a2ce38a82099.JPGIMG_1872.thumb.JPG.ba7ee5dbdbef6c518b845b6164246660.JPG

Кружка Local

Кружка

Posted
  • Author
Posted

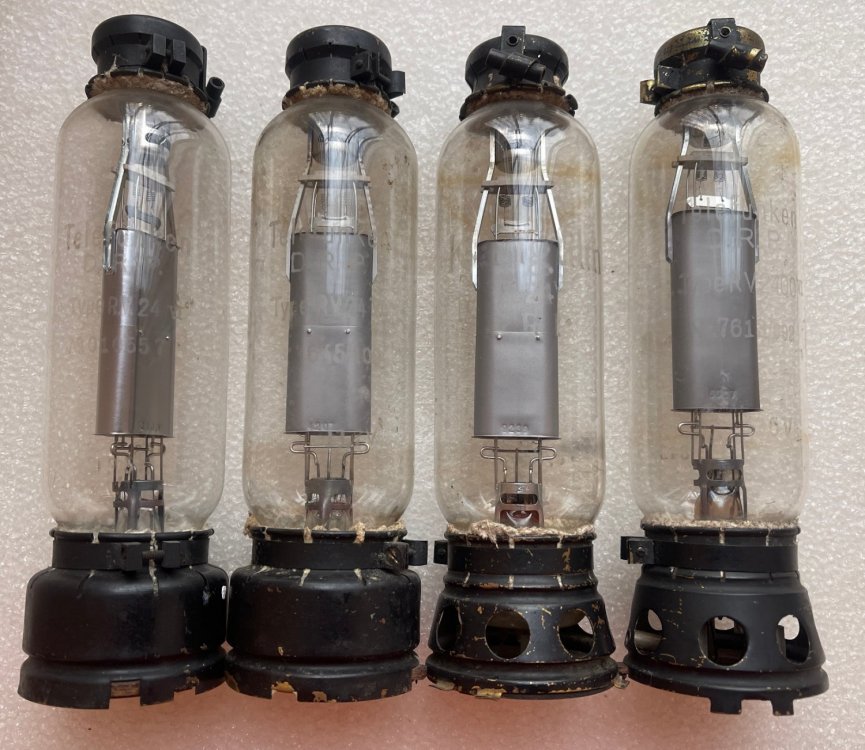

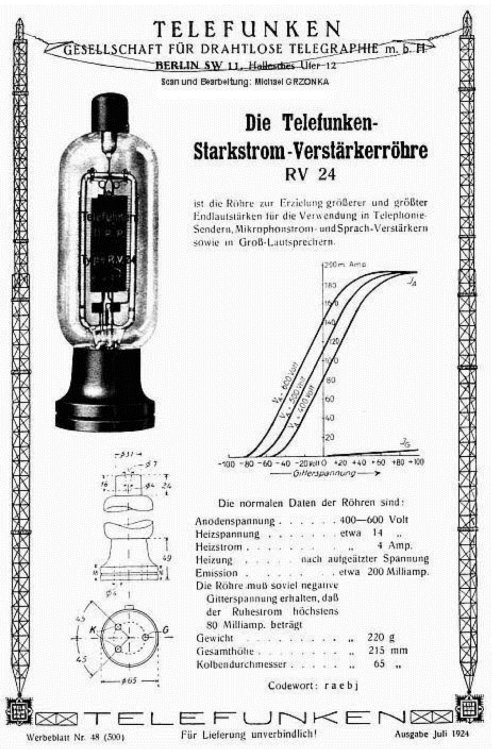

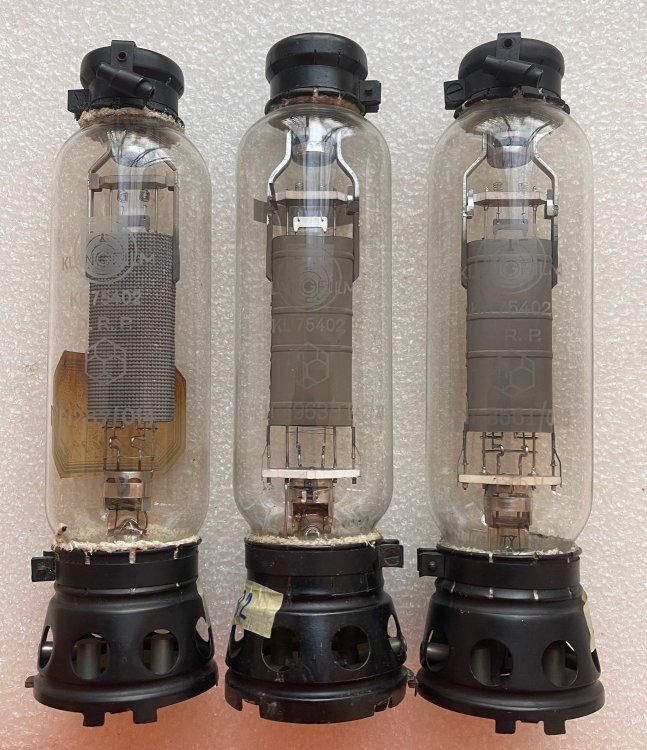

Predecessor tube. С лева на право: RV24 с никелевым анодом, с металлическим, Klangfilm K24 и RV2400. Здесь же виден более ранний вариант цоколя.


Кружка Local

Кружка

Posted
  • Author
Posted

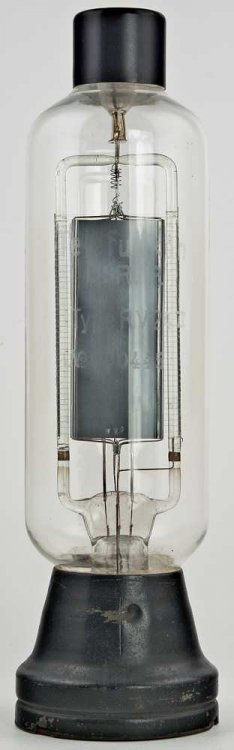

Изначальный вариант был таким, но живьём встречать не доводилось. Хотя RV218 с таким цоколем иногда на торгах пробегали.



  • 1 month later...
Кружка Local

Кружка

Posted
  • Author
Posted

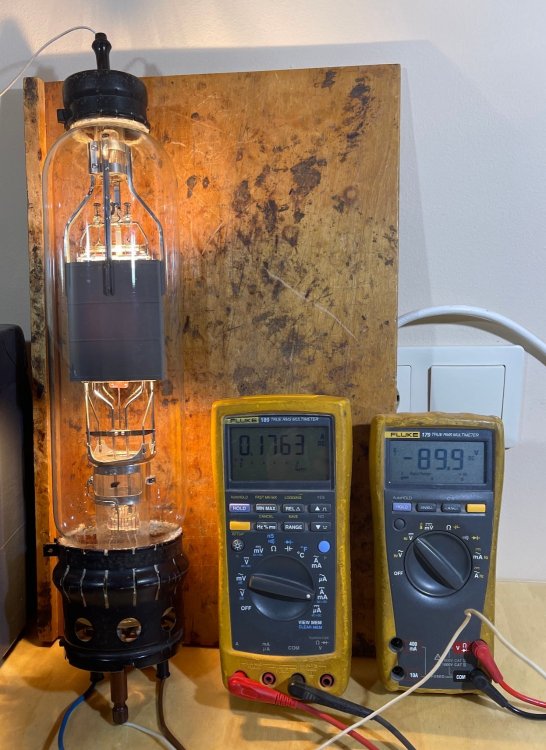

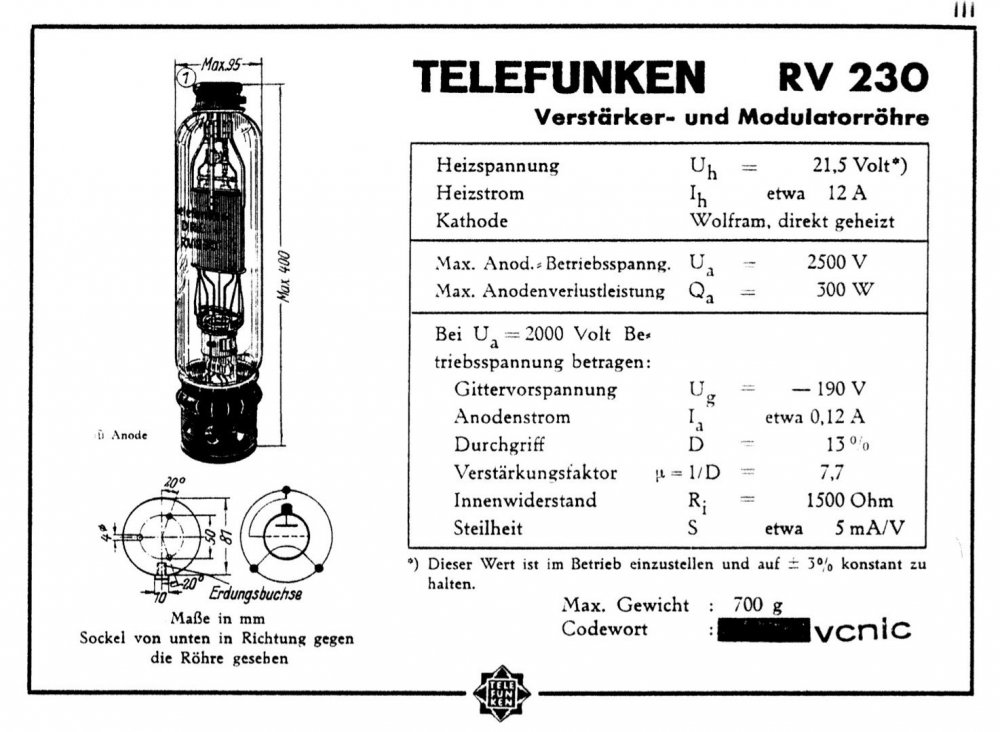

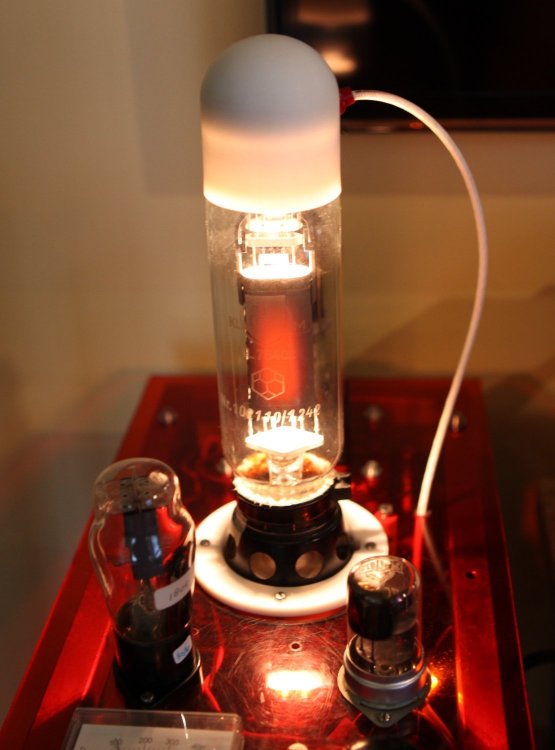

Пару слов о старшей сестре. Шикарная лампа для беспредельщиков согласных рассеивать такую мощность на накал. rv230.thumb.jpg.d7dd3f7344ea0f0294654f615cf6916b.jpg

Sound-film systems with Riffel loudspeakers (Siemens & Halske, 1930) were used in the Klangfilm's product lineup for large theaters until 1931. Several old type loudspeakers like Blatthaller or Riffel were combined and were driven by a big amplifier such as a 200 W amplifier having a parallel single ended final stage of Telefunken RV230 tubes: H = 21.5 V x 12 A, Eb = 2500 V, Ib = 120 mA, Pp = 300 W.

  • Like (+1) 1
Кружка Local

Кружка

Posted
  • Author
Posted

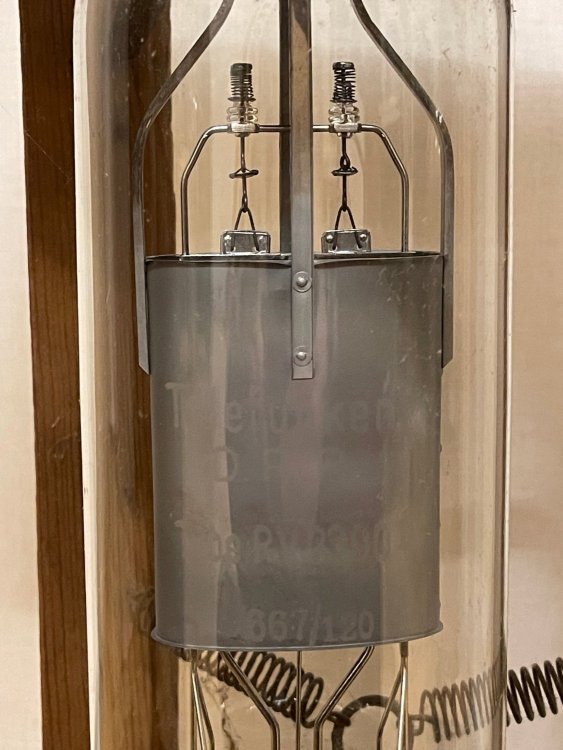

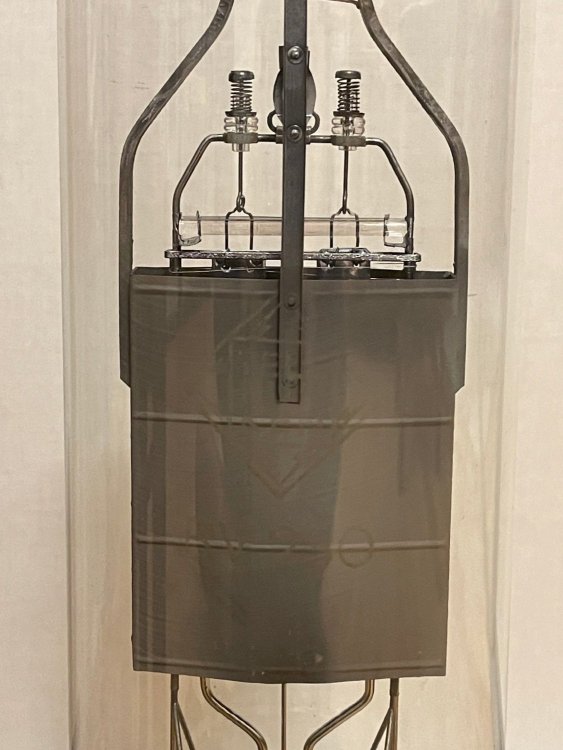

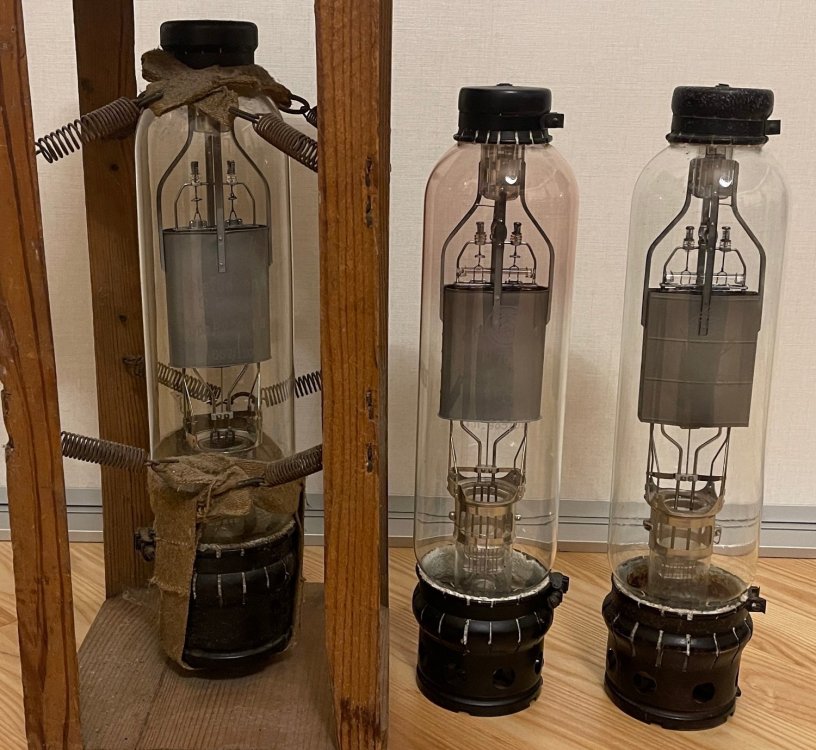

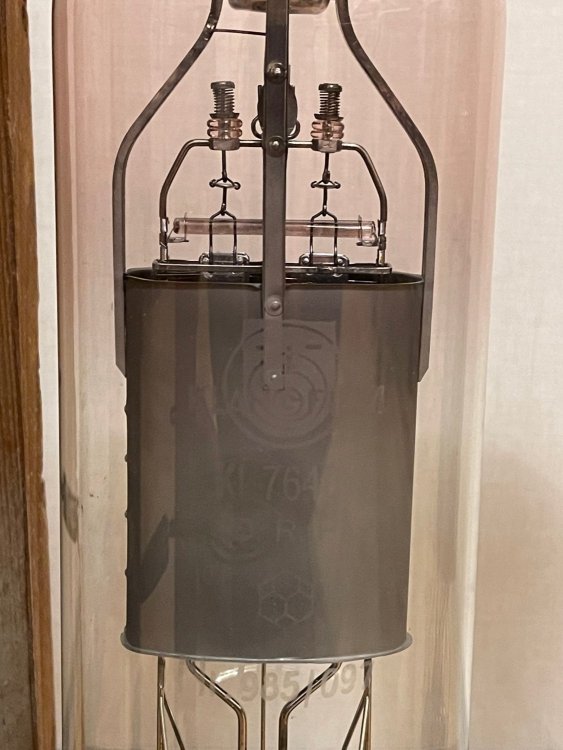

Варианты RV230, RV2300 и KL76401. По сути одна и та же лампа. Некоторые различия в конструкциях анодов и растяжек.

IMG_3020.thumb.JPG.b39a608dbb0dd20ee8a9a0f67eb62bcb.JPGIMG_3019.thumb.JPG.b2ef656ca48a00b14b4d30c469b8d946.JPGIMG_3018.thumb.JPG.6a78961af481bf12706401d6533752ec.JPG

IMG_3014 — копия.JPG

  • 1 month later...
  • 2 weeks later...
Кружка Local

Кружка

Posted
  • Author
Posted

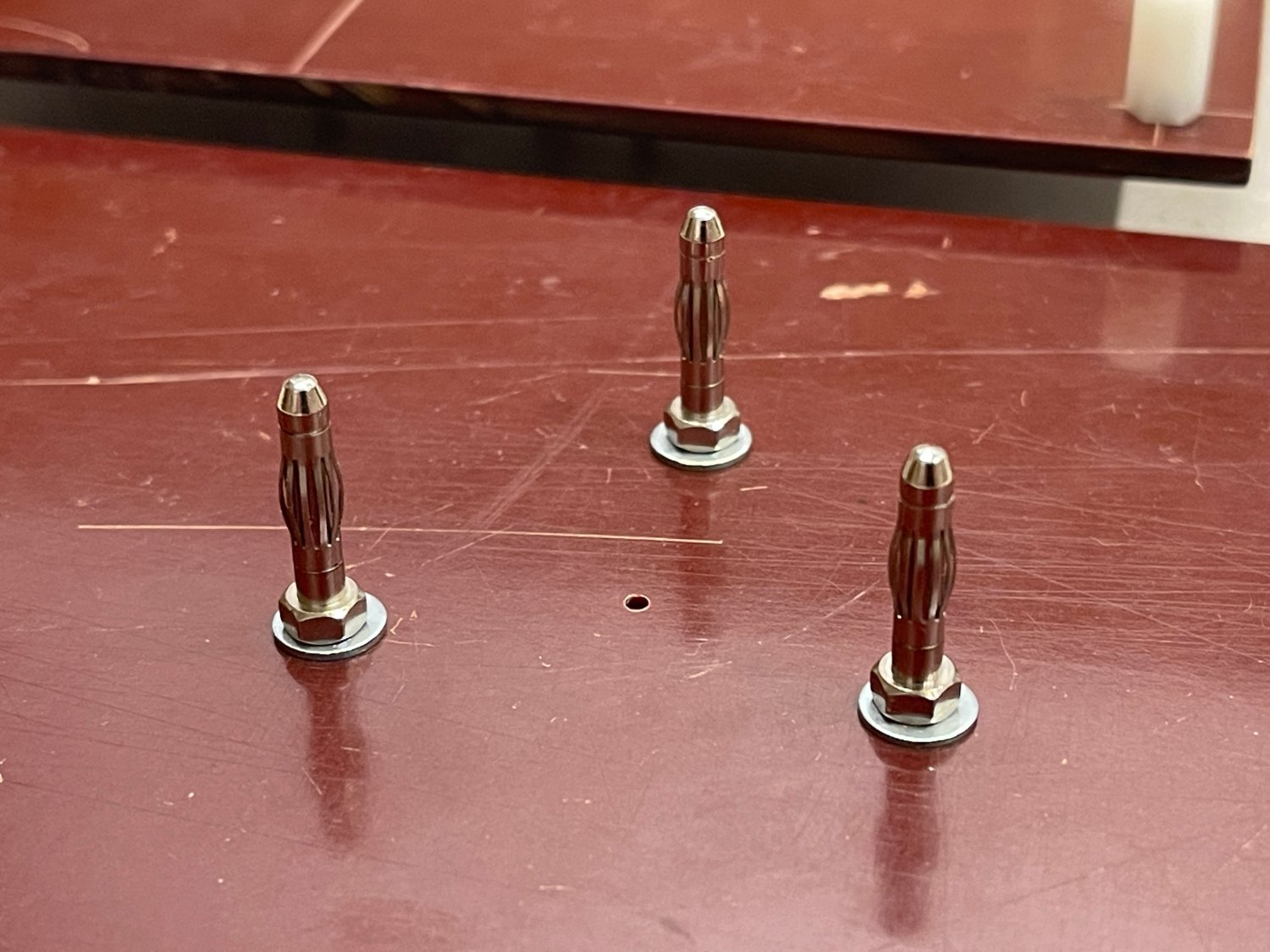

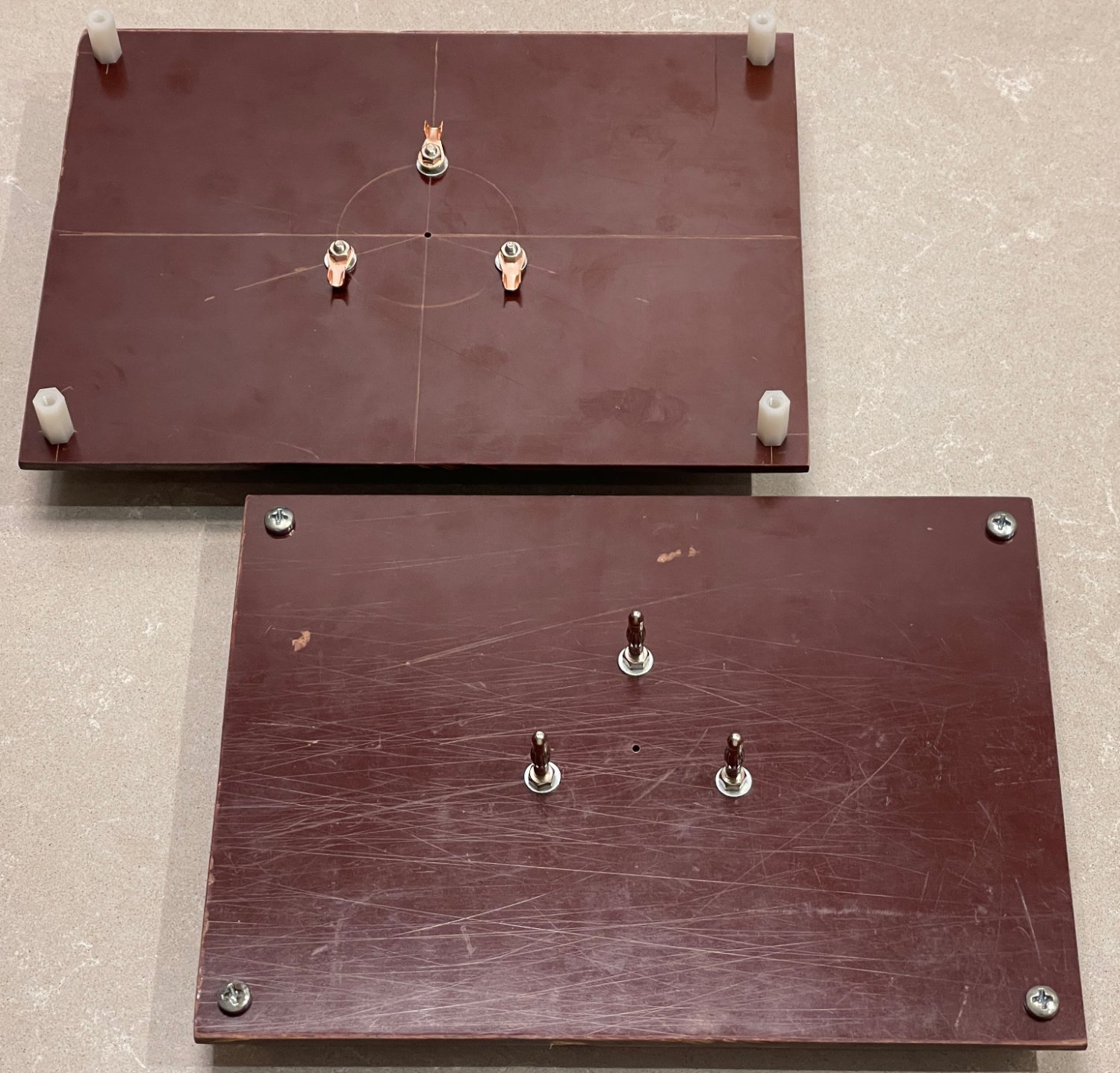

Перед отлётом на работу было немного свободного времени. Решил вспомнить про старую задумку. Тем более, что основное под проект есть. Шиссики конечно маловатые заказал. Накидал пока деталюшек - что успел.




  • Cool (+1) 1
Кружка Local

Кружка

Posted
  • Author
Posted

В планах: Анодное питание стабилизированное - 1600в. Смещение фиксированное. Накал RV25 постоянкой со стабилизацией по току. 3 каскада. Первые два с непосредственной связью и МКТ 1:1.

  • Like (+1) 2
Кружка Local

Кружка

Posted
  • Author
Posted

Упрощать не получится. Часть ламп и так уже выдвинул наружу. Бошей в анодном убавил.

Как-то довешивать придётся или внешними блоками добавлять. По большей части касается драйверного каскада.

W_L Local

W_L

Posted
Posted

Выглядит это конечно очень помпезно, какую акустику все это дело будет раскачивать ?

Кружка Local

Кружка

Posted
  • Author
Posted
2 часа назад, W_L сказал:

Выглядит это конечно очень помпезно, какую акустику все это дело будет раскачивать ?

Почему помпезно?

ACR RP400

W_L Local

W_L

Posted
Posted
2 часа назад, Кружка сказал:

Почему?

ACR RP400

Мне до усилителей такого масштаба еще ооооочень далеко)

Кружка Local

Кружка

Posted
  • Author
Posted
18 часов назад, W_L сказал:

до такого масштаба

А у меня маленькие совсем не получаются :smile-61:

  • Like (+1) 2
  • Smile 1
