Recommended Posts

Posted

Вариант схемы выложу чуть позже, от РТ решено было отказаться, а предварительные каскады выполнить на 6Н1П.

Posted

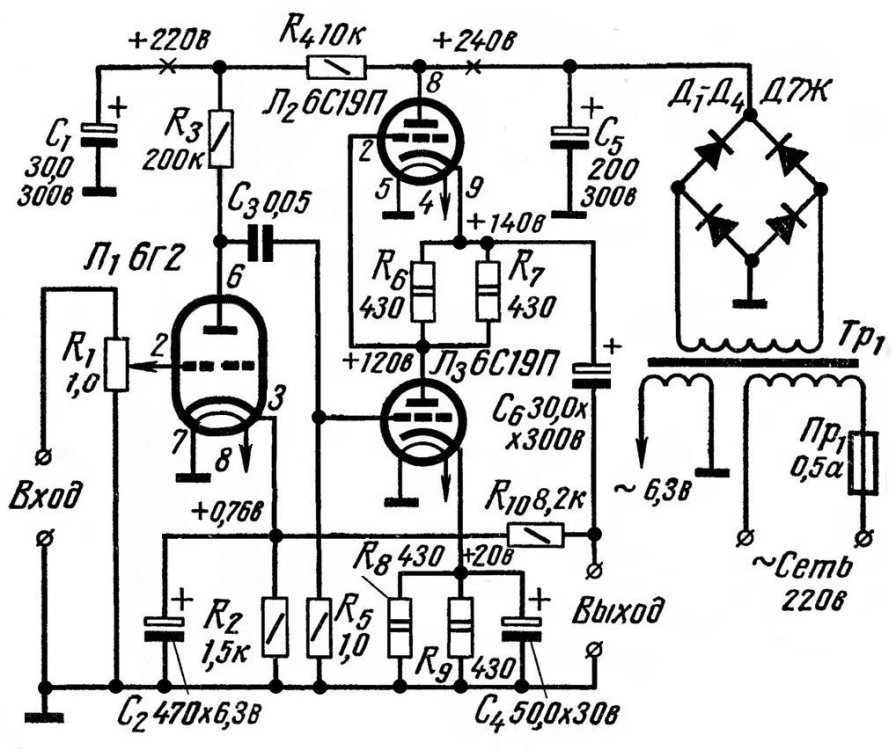

Делал так:62.thumb.jpg.eb211e67c82ff1bf7a97cc918e725783.jpg

Звучал хорошо, выходное сопротиввление высоковато было, ТВЗ поставить для эксперимента не успел.

  • Like (+1) 1
  • Smile 1
Posted
25 минут назад, Meshochnik сказал:

ТВЗ

В качестве ТВЗ можно поставить небольшой сетевой тор. Или использовать АС с согласующим трансформатором для РА. Типа таких: CVGaudio T-100/8 - трансформатор для акустических систем 8 Ом (100 Вт/100 В) (cvg-rus.ru)

Posted
3 часа назад, Stan Marsh сказал:

В качестве ТВЗ можно поставить небольшой сетевой тор. Или использовать АС с согласующим трансформатором для РА. Типа таких: CVGaudio T-100/8 - трансформатор для акустических систем 8 Ом (100 Вт/100 В) (cvg-rus.ru)

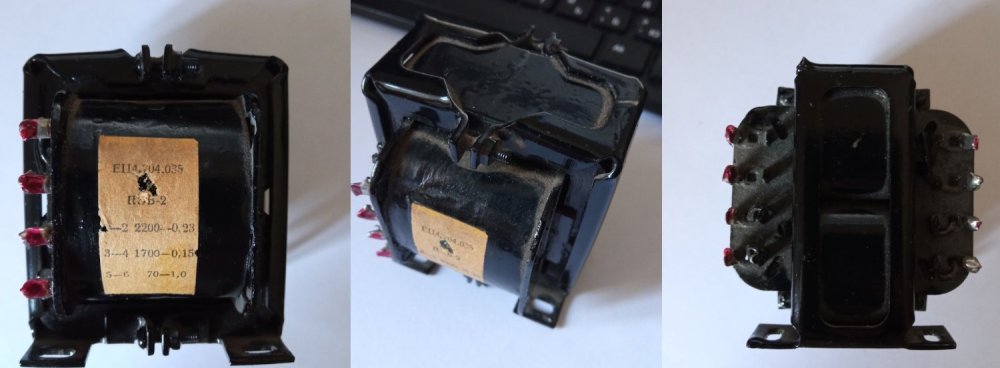

есть вот это в количестве 2шт. в наборе к ТС. Как раз хотел в вопросник закинуть, толькот не нашёл темы. Подойдёт ли?, тоже три обмотки есть как у автора... зовут - ЕЦ4.704.035


Posted
3 минуты назад, Alik_r сказал:

6Г2 чем заменить из пальчиковых... или может дроби?

Станислав предлагает 6Н1П, там только анодный резистор уменьшить надо вроде....

Posted

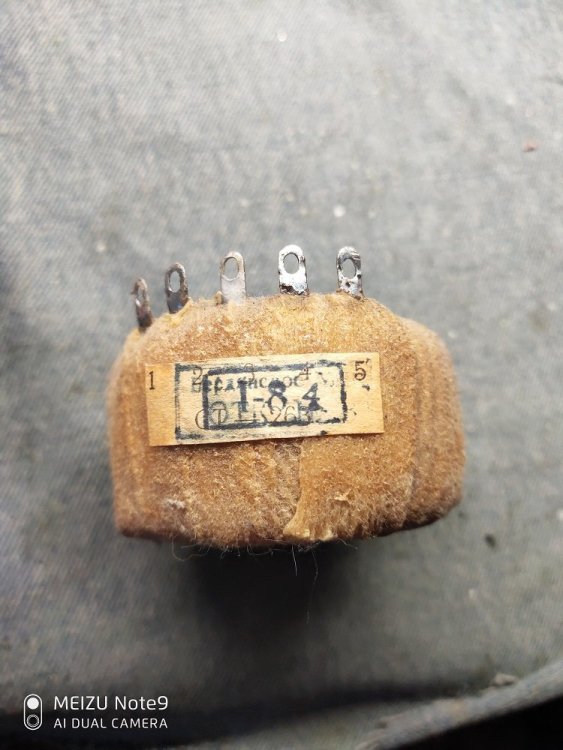

Нашел такие согласующие торики... может кто имел дело с такими?

Пойдут в эту схему?


Posted
18 минут назад, Meshochnik сказал:

6Н1П

Да, два каскада. Хочу ввести ООС.



9 минут назад, Alik_r сказал:

такие

А размер? Коэффициент трансформации и активные сопротивления обмоток сможете измерить?

Posted

Замеры пока не делал, нашел пока вот это:

Изначально пpедназначaлиcь для coглacoвания голoвки cопротивлeниeм 4 или 8 Oм (втoричкa с отводoм), мощнocтью порядка 4Вт, с 30ти вoльтoвoй тpанcляциoнной линией.
Сопротивление постоянному току первичной обмотки 12 Ом, вторичной 0.4 Ом.

Posted

Смещение нижнего "этажа" SRPP можно сделать фиксированным. Как у Fabio Camorani. И сделать "землёй" среднюю точку.

Ну, а если в тумбочке вдруг найдётся высокоомный динамик, то выкинуть и согласующий трансформатор.:smile-11:



SRPP FC.png

  • Like (+1) 1
  • 9 months later...
Posted
В 02.07.2024 в 11:48, Meshochnik сказал:

Делал так:62.thumb.jpg.eb211e67c82ff1bf7a97cc918e725783.jpg

Звучал хорошо, выходное сопротиввление высоковато было, ТВЗ поставить для эксперимента не успел.

Доброго дня, а что так на слух не хорошо было от высокого выходного? Может что у меня всегда ШП легкие чувствительные бумажные, ну иногда вч через конденсатор добавлял, но никогда не понимал что такое плохое  для звука высокое. Все усилители имели 30, 80 и даже 200ом выходное. Вводил оос, понижал выходное к 1 или даже ниже, но не замечал что вот это влияет на эмоции при прослушивании музыки. Если трехполоски АС подключать, то фильтра расчитывают при нулевом выходном, и как бы теоретически трехполоска при подключении к унч с высоким может "разрушить"  разделы полос нч сч вч, т.е уплывут, далеко ли и в какую сторону неизвестно. Но так как нет трехполоски у меня, так и не отслушал как это происходит и сильно ли повлияет этот уплыв раздеда полос.  Наверно офтоп, да простит меня Стас.

Posted

Я его макетил в прицеле на ушник, для своих Beyerdynamic DT 770 они на 250 ohm. Высокое выходное (замеры не помню) срезало низкочастотный диапазон. Разобрал. Как-то на АС даже и не подумал тогда подключить.

Уже потом, на транзисторе стало понятно, что наушники для студии, не дружат с моими ушами. Поторопился конечно разобрать.



  • 8 months later...
Posted
В 08.07.2024 в 12:25, Stan Marsh сказал:

Схема:


Станислав, какие параметры у твз в результате получились?

Итоговый результат? Усилитель собран?

Интересно попробовать на выход 6н5с или 6н13с по половине на этаж...

Posted

Привет! Да, уже давно трудится. Номиналы немного другие, вместо виртуальной средней точки на выходе конденсатор, коэффициент трансформации=6, найду время, напишу подробно. Можешь, кстати, пройтись симулятором, глубину ООС подобрать, было бы полезно.



13 минут назад, Климентий сказал:



Интересно попробовать на выход 6н5с или 6н13с по половине на этаж...

И такой есть. 6Н5С сложнее подбирать, а 6Н13С - сложнее сложного. Куча 6080 тоже оказалась кривой на один глаз, кошмар.

  • Like (+1) 1
Posted
29 минут назад, Stan Marsh сказал:

И такой есть. 6Н5С сложнее подбирать, а 6Н13С - сложнее сложного. Куча 6080 тоже оказалась кривой на один глаз, кошмар.

Без подбора не будет српп работать?

Posted
4 минуты назад, Климентий сказал:

Без подбора не будет српп работать?

Будет, но криво. Напряжения катод-анод по этажам могут быть прилично разными.
