Ответ на вопрос первого поста. Выдержка из исследований конденсаторов для звукового применения. Статья C. Bateman в журнале "Electronics World" за январь 2003г. Перевод гугловский, (выдержка): __ Capacitor Sounds 6 - 10 to 100 µF capacitors and 100 Hz measurements. Updated & expanded March 2003 Original version Pub. Electronics World Jan 2003 - C. Bateman Страница 16. Биполярный. Биполярный конденсатор Panasonic-S на 0,3В без смещения произвел менее половины искажений, чем Silmic на 25 В. Вторая гармоника измерена -111,8 дБ, третья -119,6 дБ и искажения 0,00042%. При смещении постоянного тока 18В вторая гармоника увеличилась до -92,7 дБ, а искажения - до 0,00237%, что вдвое меньше, чем при напряжении 50В Silmic. Panasonic-S, Bi-polar произвел самые низкие искажения среди всех одиночных электролитических конденсаторов емкостью 100 µF, которые я тестировал, используя сигнал 0,3 В и смещение постоянного тока от 0 В до 18 В. См. рис. 12 D/F В моей последней статье мы увидели, как последовательное использование двух полярных конденсаторов может уменьшить искажения. __Capacitor Sounds 5 - 1 µF choice - Electrolytic or Film? Updated & expanded March 2003 Original version Pub Electronics World December 2002- C. Bateman Страница 3. Конструкция биполярного алюминиевого электролитического конденсатора. Биполярный электролитический конденсатор устроен точно так же, как и полярный конденсатор, с одним существенным отличием. Вместо катодной фольги мы используем вторично сформированную анодную фольгу. У нас все еще есть две полярные емкости, включенные последовательно. Оба теперь одинаковое значение и рабочее напряжение. Этот биполярный конденсатор будет иметь емкость, равную половине емкости любой анодной фольги. Для получения необходимого значения емкости используются две анодные фольги, каждая из которых вдвое превышает желаемую емкость. Разработчики алюминиевых электролитических конденсаторов привыкли смешивать и подбирать доступные материалы в соответствии с конечным применением конденсатора. Поэтому неудивительно, что некоторые конструкции являются полубиполярными, то есть они сделаны с использованием специально «сформированной» анодной фольги низкого напряжения в качестве катода.

Принцип да, - стереобаланса. Но тип резистора нужен не для этого.

Вот про такой тип, похоже и говориться! Спасибо Станислав, будем искать....

Нужна информация по такому виду переменника, может есть какое либо специальное название? Фиксация (или ступенька) на "0", по номиналам вправо и влево понятно по рисунку (рисунок в качестве примера). Производитель, маркировка?, - интернет ничего не даёт, может я ни так спрашиваю. Спасибо.

Соглашусь, при избыточном диапазоне ВЧ, кажется что НЧ не хватает. Но картину это не исправляет. Пробовал вводить коррекцию в виде темброблока - НЧ поддаётся регулировке, но ..... (см. выше).

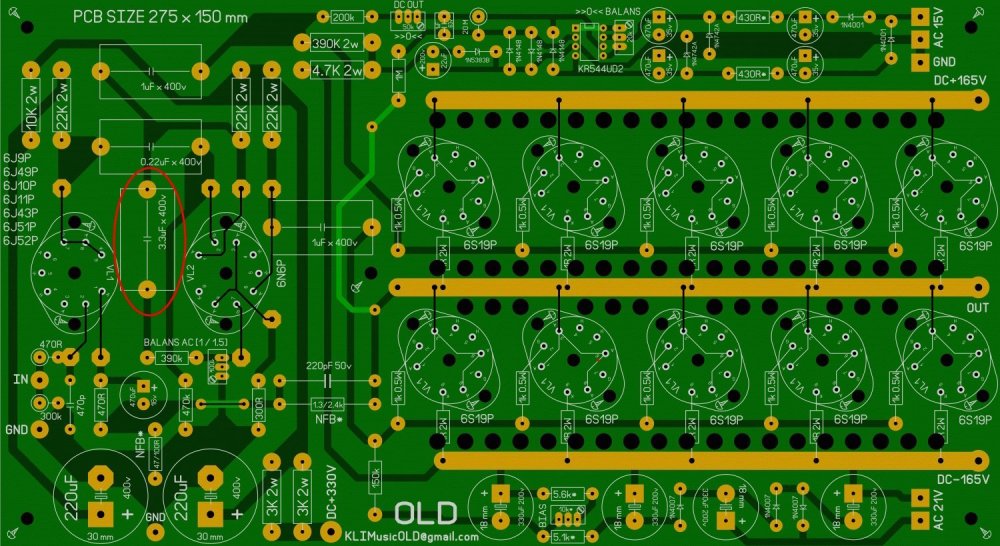

У меня с 6С19П точно такая же картина по НЧ, нехватка чувствуется, причём на ТВЗ не грешу, потому как по схеме не предусмотрен.

Для тех у кого нет входных Тр. Ещё только собираюсь попробовать отмакетить. Может кто делал? А. Чуфолли: https://headwizememorial.wordpress.com/2018/03/20/hi-end-transformer-coupled-headphone-amplifier-with-digital-input/

Если бы я сейчас задался НЧ звеном, то напилил бы вариотивный Onken, как ББ советовал. Чтобы была возможность подстройки. Проще рупора, но в эфективности не сомневаюсь. Про характер подачи необсуждаем, - это критерий вкуса.

Какие будут на то Ваши основания?

Вы, уважаемый, путаете оформление ЗЯ и ГИ

Это ужас какой-то. Уж простите, не сдержался

...точно!...было такое, как раз на ушнике последнем (а я, ещё не верил) спасибо, подтвердили моё опасение

Если внимательно присмотреться, то вокруг центральных ромбовидный отверстий имеются круглое пятна контакта. Это как раз таки сварные пятна холодного давления. Перевод: ______Capacitor Sounds 5 - 1 µF choice - Electrolytic or Film ? Updated & expanded March 2003 Original version Pub Electronics World December 2002- C. Bateman Страница 2,3. Сборка. Рис. 2) Соединения типа «проушины» чаще всего используются для соединения алюминиевых выводов с центрами катодной и анодной фольги. В этом случае, поскольку обмотка имела центральные выступы, для ясности крайние, почти половина витков обмотки как анодной, так и катодной фольги были удалены. Отчетливо видна рамка в «девять квадратов» со следами инструментов, обозначающими сварные швы холодного давления, используемые для надежного соединения этих выступов с заклепками.

Можно ознакомиться с тестами С. Батермана. Capacitor Sounds 5 - 1 µF choice - Electrolytic or Film ? Updated & expanded March 2003 Original version Pub Electronics World December 2002- C. Bateman Страница 3. Конструкция биполярного алюминиевого электролитического конденсатора. Биполярный электролитический конденсатор устроен точно так же, как и полярный конденсатор, с одним существенным отличием. Вместо катодной фольги мы используем вторично сформированную анодную фольгу. У нас все еще есть две полярные емкости, включенные последовательно. Оба теперь одинаковое значение и рабочее напряжение. Этот биполярный конденсатор будет иметь емкость, равную половине емкости любой анодной фольги. Для получения необходимого значения емкости используются две анодные фольги, каждая из которых вдвое превышает желаемую емкость. Разработчики алюминиевых электролитических конденсаторов привыкли смешивать и подбирать доступные материалы в соответствии с конечным применением конденсатора. Поэтому неудивительно, что некоторые конструкции являются полубиполярными, то есть они сделаны с использованием специально «сформированной» анодной фольги низкого напряжения в качестве катода. Capacitor Sounds 6 - 10 to 100 µF capacitors and 100 Hz measurements. Updated & expanded March 2003 Original version Pub. Electronics World Jan 2003 - C. Bateman Страница 16. Биполярный. Биполярный конденсатор Panasonic-S на 0,3В без смещения произвел менее половины искажений, чем Silmic на 25 В. Второй гармоника измерена -111,8 дБ, третья -119,6 дБ и искажения 0,00042%. При смещении постоянного тока 18В вторая гармоника увеличилась до -92,7 дБ, а искажения - до 0,00237%, что вдвое меньше, чем при напряжении 50В Silmic. Panasonic-S, Bi-polar произвел самые низкие искажения среди всех одиночных электролитических конденсаторов емкостью 100 µF, которые я тестировал, используя сигнал 0,3 В и смещение постоянного тока от 0 В до 18 В. См. рис. 12 D/F В моей последней статье мы увидели, как последовательное использование двух полярных конденсаторов может уменьшить искажения.

Очередная благодарность за посылку! Спасибо Максим Николаевич, всё пришло как договаривались. Отдельное спасибо за доп. плюшки.

Здравствуйте Михаил. Написал в личку.

Хотелось бы услышать комментарии вот за это:.... в оснавной за и против.

Полностью согласен, поэтому если есть надобность, применю:

Исправляюсь. Заменил полипропилен выходных конд. на электролит (К50-29В), 180 мФ вполне хватило. В катоды , к 200 мФ ЭГЦ добавил 200 мФ К50-15 - всё встало на свои места, частотный диапозон на слух устраивает вполне, прогрев всего пару часов! Осцила пока нет, будет возможность сниму показания. P.S. - не зря Станислава смущала 6Н6С - мой косяк, нарисовал вместо 6Н6П, то ли сослепу, толи с похмелья.

Ставил до 220 мФ. Насчёт АХЧ, это да, а то получается голословно, попробую сделать.

Отмакетил схему по Крылову, помог советом Станислав, спасибо. Настраивать точно пока нечем. В преде пробовал 6Г2, 6Н9С, отмакетил на 6Н6С. Отключал ООС, пред, снимал ёмкости с преда, конденсаторы - бумага, полипропилен, ЭГЦ. Элементную базу разную пробовал. Итог- имею нехилый такой завал НЧ. Уши - Байердинамик на 250 Ом. Вопрос извечный: - что делать?, либо схемотехника, либо уши? Кто, что посоветует? Схему Крылова в оригинале приводил несколькими постами выше.

... да, жалко ребят, особенно когда они добегают до лампочки и в ней сгорают...

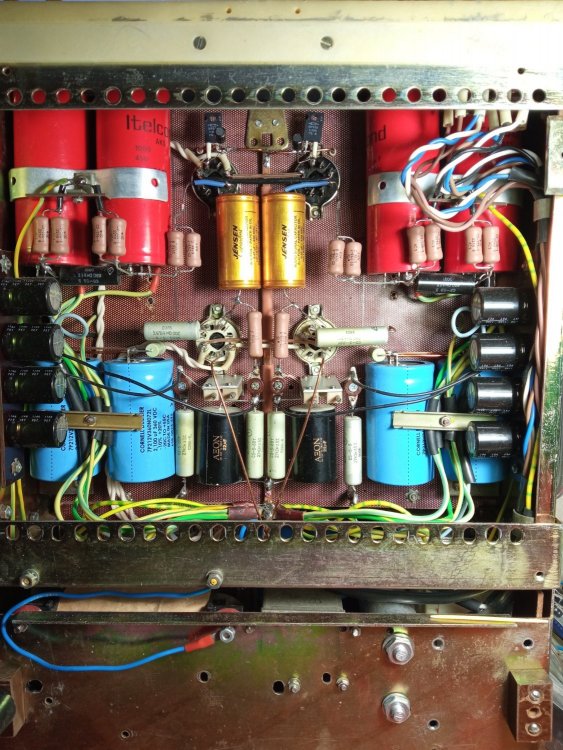

Можно влезу со своим немытым р... Однотакт, делал 6 лет назад:

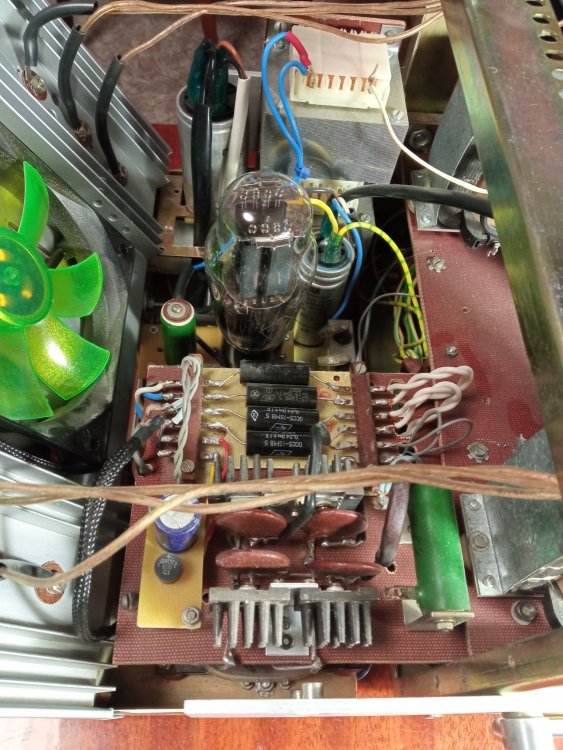

Как по мнению форумчан, будет чувствовать в схеме дедушки Крылова 6Г2 вместо 6Н2П? P.S. - чуть подреставрировал для себя страничку: Спасибо!

Земля, всмысле в сети? У меня не везде....
