Antur

Усилитель ламповый...а можно попросить немного теории процесса? На сколько понимаю необходимы текущие параметры динамиков, их нужно где то найти или измерить. А потом для расчетов фильтров знать его параметры, которые должны получиться по результату.

Поверхностно владея темой думаю мне не по силам коренная реконструкция фильтров акустики, нет информации от чего отталкиваться и к чему стремиться.

Ну то есть замена электролитов на качественную пленку однозначно должна дать хотя бы минимальный, но положительный эффект, как минимум не будет хуже?

Ну предположим пленка лучше электролитов по качеству. Использование электролитов с целью сократить размеры или стоимость? Электролиты по конструкции и параметрам несколько отличаються от пленки, возможно использование именно электролитов чем то обосновано?

Использую пару полочников HECO Aurora 300, набрел на такую статью по доработке подобной модели: https://lsa-systems.ru/доработка-heco-aurora/ Интересует конкретно процесс поголовной замены всех конденсаторов фильтров, и электролитов и существующих пленочных, на другую пленку. Ну пленку на более качественную пленку можно понять, что дает замена электролитов на пленку? Фильтр в стоке выглядит так:

Михаил, имеете редкое искусство изложить свои мысли так, что сложно понять что Вы в конце концов имели в виду. Типа: было непонятно, но очень интересно Из того что понял, докладываю: трансформаторы заказываю у проверенного мастера, результаты его работ ни разу не подводили. Не имею возможности и достаточного опыта мотать сам, пользуюсь услугами специалиста.

Токи покоя анода входной и драйверной лампы 8ма, ток выходных ламп 55ма, при текущих номиналах сопротивлений и анодного напряжения встанут автоматом на новых лампах. Намоточные данные трансформатора не скажу, мотали на заказ, приведенное 3.5к, размерная мощность 180вт.

Ну вот это как то ближе к моему пониманию выглядит, изучу. Спасибо!

А характеристики можно попросить?

Прочитал от корки до корки...наверное для меня это слишком сложно на данный момент, возможно позже вернусь к этой идее, интерес остался. Спасибо!

Коллеги, хочу попробовать высоковольтную 211 или 845 лампу, не капризный, предпочитаю классические проверенные схемные решения, против триодов не возражаю, межкаскадный трансформатор при существенном приемуществе тоже приму. Предложите вариантов?

Судя по фотографии усилителя два регулятора по 100 кОм (ступенчатые, собраны на дискретных резисторах) на одном валу, то есть изменение сопротивления на них происходит одновременно.

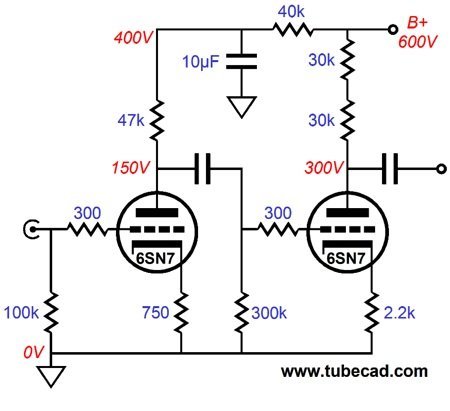

А с какой целью установлен вот такой РГ на входе? Для согласования входного сопротивления?

dtnw-amp.pdf

Наверное он тут?

Еще вот так пишут: В качестве регуляторов громкости обычно используют переменные резисторы с логарифмической зависимостью сопротивления от угла поворота, включаемые по схеме потенциометра (делителя напряжения). Естественно, что эту зависимость (а как следствие, "плавность" регулировки) можно сохранить, если только входное сопротивление усилителя не будет существенно шунтировать регулятор, т.е. если входное сопротивление усилителя существенно (в 3...10 раз) больше сопротивления используемого переменного резистора.

Ну то есть если выходное ЦАП от 100 Ом РГ должен быть от 10 кОм?

На https://forum.cxem.net/ нашел такую вот работу от FaTTy: Интереса ради решил промоделировать усилитель (в данном случае столь любимый мною JLH) с различными номиналами РГ на входе. Использовались номиналы 10,50 и 100к в среднем положении. Ниже графики АЧХ и ФЧХ. Что мы тут видим нехорошего?

Читал что связано с выходным сопротивлением источника сигнала для усилителя, поэтому выше указал параметры ЦАП, в том числе выходное сопротивление UnBAL выхода, к которому усилитель подключен. Скорее всего это как то расчитываеться...

А какова теория процесса?

Еще есть такой вопрос. На входе усилителя для регулировки громкости сейчас установлен переменник 100кОм. Вход подключен на RCA ЦАП: Встречал рекомендации уменьшить сопротивление переменника вдвое а то и втрое, иначе возникают искажения на малой громкости. О каких искажениях идет речь и действительно стоит понизить сопротивление регулятора?

А по какой схеме это организуеться?

А каково назначение синих ёмкостей в устройстве?

Будем поискать...

Возможно на ТОРах можно попробовать собрать еще компактнее...
