А прозвучало как горбатого могила исправит. Естественно, чем короче тракт и меньше деталей, тем меньше искажений. Но это при условии, что все компоненты абсолютно линейны. В своих предыдущих проектах я стабилизаторы не использовал, но и прямонакалы тоже. Если получится запитать накал прямонакала переменкой (особенно с катодной обмоткой) и при этом не схлопотать фон - я обеими руками за. А вот слушать кошерный звук с зудом переменки в паузах я точно не готов. Ну или пока не готов

Пардон, запамятовал. Хотя, у меня в гараже валяется блок питания от микроволновки и он уже импульсный. Так что, технологии не стоят на месте)

Вот в соседней теме про Вегу 106 фонокорректор со стабилизированным анодным, Редстар делает на 6С4С тоже со стабилизатором, к тому же ветка в разделе электропитание, там ещё несколько человек писали. Это так, навскидку

Как минимум здесь несколько человек делают. Просто с телефона неудобно ссылки кидать)

Так анодное и так у многих SE-делателей стабилизировано, стабилизация накала туда как бы сама просится. Если делать по-дедовски, то да, не надо, но это в принципе разные подходы с неочевидной разницей в звучании, кмк

А что плохого в стабилизации напряжения накала?

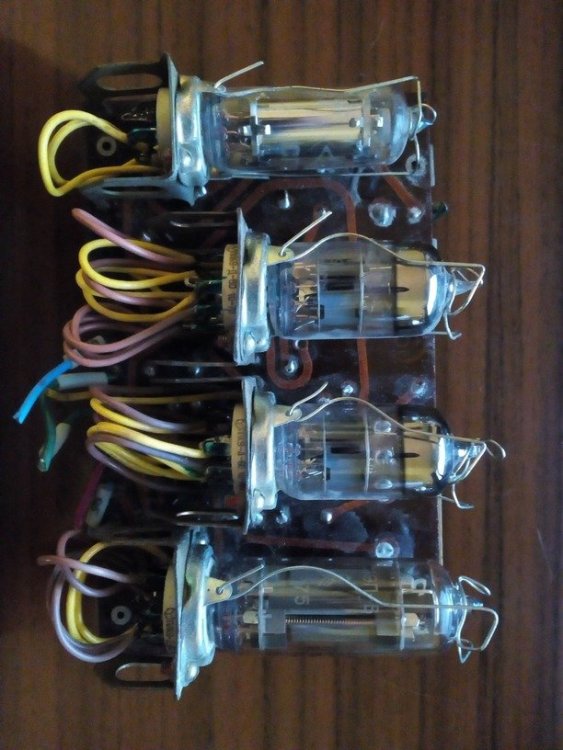

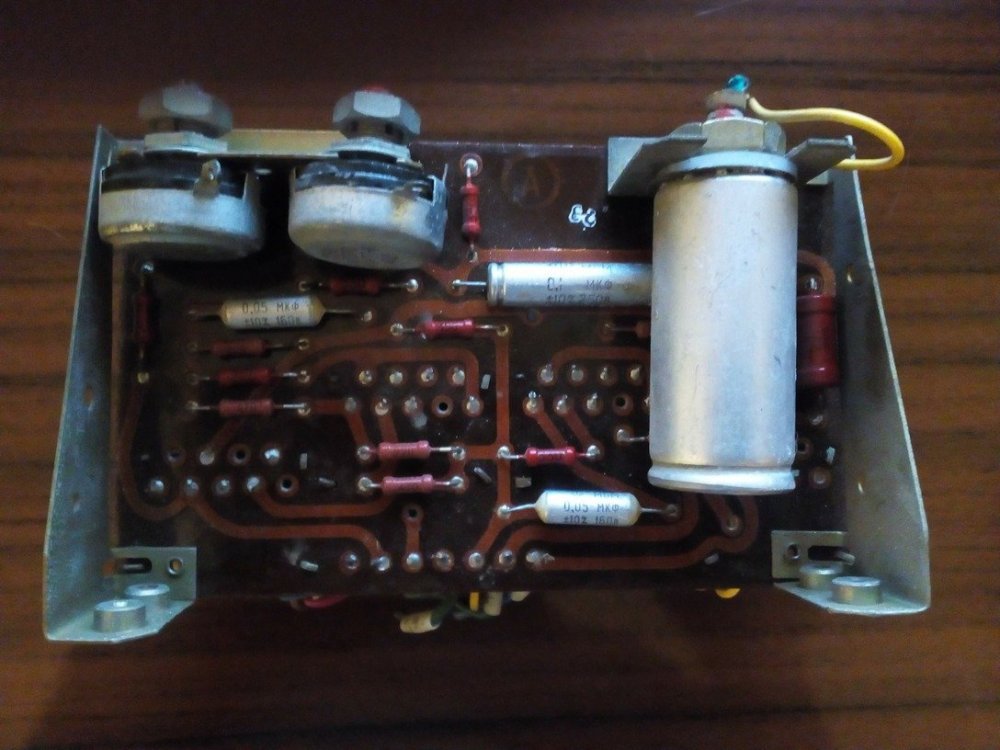

При макетировании часто использую эти стабилизаторные сборки (они с каких-то старых промышленных блоков питания). В готовом усилителе применять такие роскошь, конечно, +8 ламп в усилитель (если он не "задохлик), зато при работе выглядит весьма эффектно с аргоновым стабилитроном и напряжение держит хорошо. Фона нет, даже если динамик в ухо.

Меньше нагрузка на провод, так как работает он только половину периода, диодов в 2 раза меньше и падение напряжения на них тоже в 2 раза меньше. Мелочи, а приятно)

Ну, начинающие тоже терзаются вопросами: "Какую лампу выбрать", "Что будет если"? и т. д. А тут как почитают... Уверен, на ёлку тоже найдется свой почитатель, да и первый усилитель главное, чтоб заработал, а потом наш пациент соберёт ещё десяток и поймёт (может быть) - что ему нравится в звуке, но это уже совсем другая история.

А усилитель Крылова кто-нибудь собирал? На старом портале даже статья есть Ниже предоставлена схема УМЗЧ для воспроизведения грамзаписи Г. Крылова. Выходная мощность его 6 Вт при коэффициенте нелинейных искажений 3%; при выходной мощности 4 Вт коэффициент нелинейных искажений 1%. Неравномерность частотной характеристики в диапазоне от 25 гц до 16 кГц — 1 дБ. Чувствительность с входа — 170 мВ. Уровень фона -55 дБ. Особенностью усилителя (рис.13), который состоит из каскада предварительного усиления, двухтактного выходного каскада и выпрямителя, является своеобразная схема возбуждения оконечного каскада без использования фазоинвертора. Сигнал с регулятора громкости R1 подается на управляющую сетку лампы типа 6Ж1П, усиливается ею и поступает на управляющую сетку выходной лампы Л2 типа 6П15П. Напряжение сигнала с катода лампы Л2 поступает далее на катод лампы Л3. Напряжение сигнала U подаваемое на лампу Л3, можно определить из формулы: U= (I1 — I2)(R7 + R8), где I1 и I2 — переменные составляющие токов Л2 и ЛЗ. Увеличить это напряжение не представляется возможным, поскольку для хорошего использования лампы Л3 ток I1 должен быть близок к I2, а увеличивать сопротивление резистора R8 нельзя из-за снижения анодного напряжения. Стало быть, данная схема представляет интерес только при использовании ламп с большой крутизной, работающих при малом напряжении возбуждения. Из распространенных ламп этому требованию удовлетворяет пентод 6П15П. Для уменьшения нелинейных искажений и снижения выходного сопротивления усилитель охвачен отрицательной обратной связью глубиной 14 дБ. Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора и через резистор подается на катод лампы Л1. Силовой трансформатор собран на сердечнике из пластин Ш32, толщина набора 32 мм, окно 16х48 мм. Сетевая обмотка содержит 880, а анодная 890 витков провода ПЭЛ 0,33, накальная обмотка состоит из 28 витков провода ПЭЛ 0,8. Выходной трансформатор (рис.14) выполнен на сердечнике из пластин Ш26, толщина набора 26 мм, окно 13X39 мм. Первичная обмотка содержит 1200Х 2 витков провода ПЭВ-2 0,19, вторичная — 88 х 3 витков провода ПЭВ-2 0,47. Необходимо строго выдержать равенство чисел витков секций вторичной обмотки и соединить секции параллельно. Усилитель смонтирован на шасси из алюминия толщиной 1,5 мм размером 240x92X53 мм. Первый каскад должен быть максимально удален от силового и выходного трансформаторов. Корпус потенциометра R1 следует соединить с шасси. Расстояние между силовым и выходным трансформаторами должно быть не менее 15 мм. Оси их катушек должны быть взаимно перпендикулярны. Налаживание усилителя сводится к регулировке величины обратной связи изменением сопротивления резистора R10. Если усилитель возбуждается, то выводы вторичной обмотки выходного трансформатора следует поменять местами. Чтобы избежать самовозбуждения усилителя на ультразвуковых частотах, глубину обратной связи не следует делать более 15 дБ. Мостовой выпрямитель на диодах Д209 можно заменить селеновым выпрямителем АВС — 120-270. Конденсаторы С5, С6 желательно заменить одним конденсатором емкостью 150 мкФ на напряжение 300 В. Громкоговорители акустического агрегата должны иметь полное сопротивление 8-10 Ом. Автор применил два громкоговорителя 5ГД10, соединенные последовательно. Источник: журнал Радио.

Так это при условии, что источник выдаёт 1В напряжения. А если в качестве источника используется смартфон (у меломанов допустимо)? Мой старенький смарт, который я использую для тестов усилителей, выдает примерно 0,46В. К тому же, 2 ненагруженных каскада лучше 1 перегруженного, но это моё предположение. Насчёт ухудшения динамики без катодных конденсаторов не уверен - пробовал "с газом" и "без газа" - остановился всё же на последнем.

Тут даже не в чувствительности дело было, а в выдаваемом напряжении. Если один каскад не вывозит, приходится ставить второй. Чувствительность можно понизить, как правильно заметил Олег, изъяв катодные конденсаторы - звук от этого только выиграет.

Есть ещё экзотический вариант - поставить на выхлоп 6Н13С/6AS7. Только качать придется двухкаскадным драйвером однозначно.

А электролиты в этой схеме как себя чувствуют? Я думаю, пусковой полипропилен лучше будет.

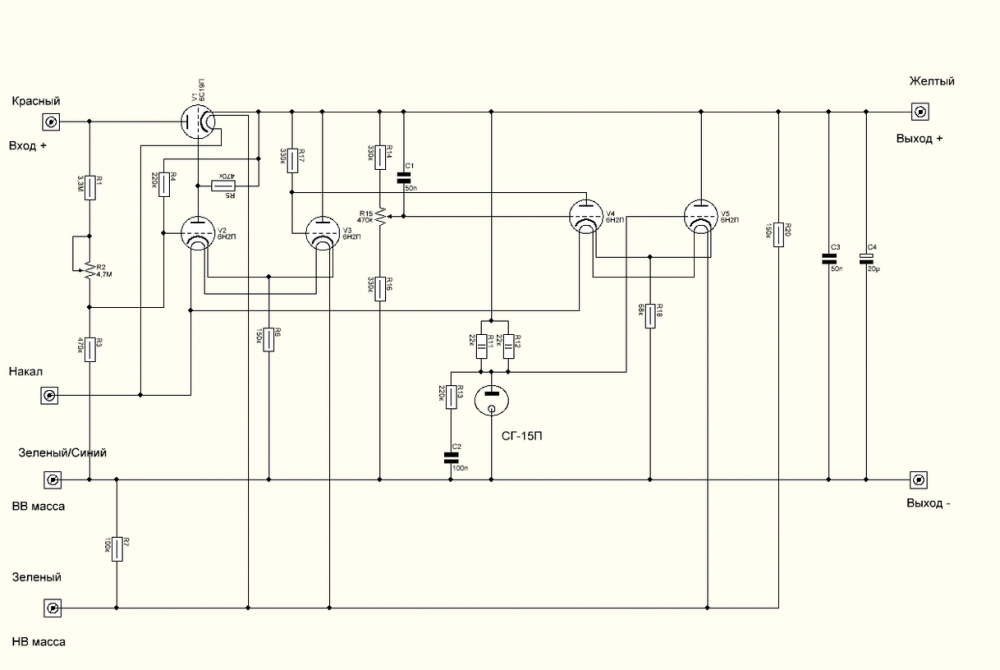

Вот моя схема двухкаскадного драйвера. Снимал с него на макете 55В RMS на 400Гц. Искажения не измерял, но на вид синус был неплох. Использовал для раскачки 6П45С, но проект тот так и не выстрелил. Не люблю я SE, (может, не умею готовить), все проекты признал с пометкой - это нельзя подавать людям. Особенно бесит выходник на броневом железе с прокладкой. Последние несколько лет - только РР, только торы. Но это так - крик души...

Дома у меня где-то схема моего двухкаскадного драйвера на 6Н8С была, найду - скину позже. МАИ бы ещё SRPP предложил, но здесь я не специалист

А как тогда получить красивое фиолетовое свечение баллона?

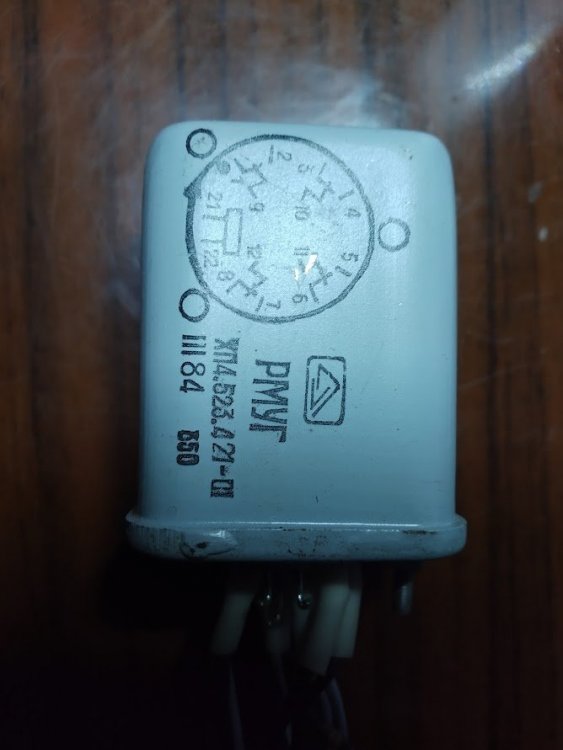

Эти я бы забрал

Ещё можно попробовать двухкаскадный драйвер на 6Н8С. Делал такой на макете - работает хорошо. Из плюсов - малая величина входного напряжения и в перспективе возможна установка темброблока без потерь мощности.

Это на хорошей акустике и в ближнем поле. У начинающих же будет в лучшем случае что-то типа 10МАС или S-30, а этих ребят полуваттом не обманешь. Тем более нужно, чтобы играло от 20Гц - на нижних частотах мощность нужна гораздо выше, чем на СЧ/ВЧ. Поэтому, если захотите дабстеп потанцевать, может и 6Вт не хватить. А хорошая чувствительная акустика - она и у неновичков в дефиците)

Мне видится только такая реализация. Источник питания накала должен иметь свою изолированную землю, а также стабилизатор для эффективного подавления пульсаций, либо вовсе импульсный, но с этим сложнее.

Может быть здесь сейчас как раз формируется та самая неповторимая самобытная атмосфера нового форума.

Дедам, видимо, впадлу жевать одно и то же по десять раз - кто же их за это осудит? А тему рановато валить, а то только до 300 разогнались и уже шлагбаум Если всё же решишь тему валить, хоть дамп в личку сбрось, материал на мой взгляд годный.

Может 3к? Я всё же считаю, что транс на 20Гц - пустое. Уже на 30Гц размеры транса значительно скромнее, а разницу в квартире среднестатистического человейника не услышать. Но не настаиваю - против конского железа ничего не имею, но его достать сложнее и дороже оно.

Сейчас мэтры помидорами кидаться возможно будут, но есть один способ быстрой диагностики. Берем отвертку, к которой примотан длинный провод и касаемся ей выводов сеток ламп всех каскадов по очереди, начиная с первого. Слушаем чистоту и интенсивность фона в динамике. Так можно определить каскад с проблемой (после некоторой тренировки). Далее (однако, эту операцию можно выполнить и сначала) берем вольтметр и смотрим сначала режимы по постоянному току, затем цепляем вместо динамика нагрузочный резистор и подаем на вход усилителя сигнал с частотой 400Гц (до этой частоты измеряют без погрешности почти все мультиметры). Я использую для этого либо компьютер с программой "Спектралаб", либо смартфон с приложением "Signal generator". Смотрим режимы по переменному току. По этим данным предварительные выводы можно сделать даже без осциллографа.
