  1. vs music
    Ну в 50-х и 60-х не было никаких настроек , даже кондёр параллельно картриджу не ставили во многих схемах тех лет . Мой клон Телефункен-206 и работает без этих кондеров и настроек .

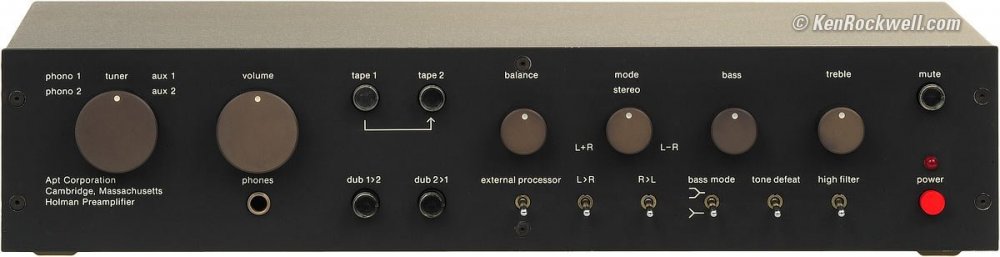

  2. vs music

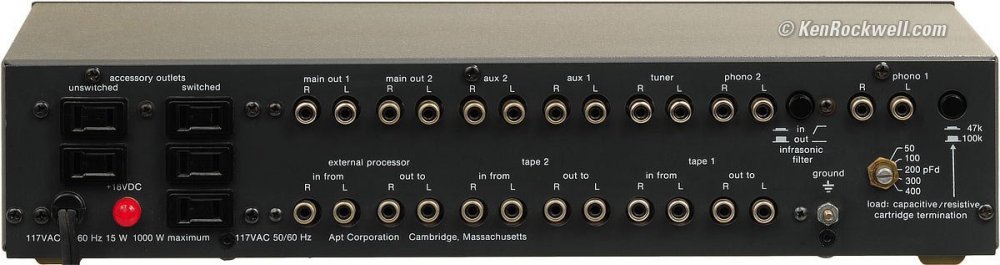

    Корректор Томлисона-Хольмана ( он же разработал корректор Адвент , показанный выше ) . На входе корректора были переключатели для настройки входного сопротивления ( 47к/100к ) и емкости ( 50 - 400пф ) , переключатели были на задней стенке преда .
  3. vs music

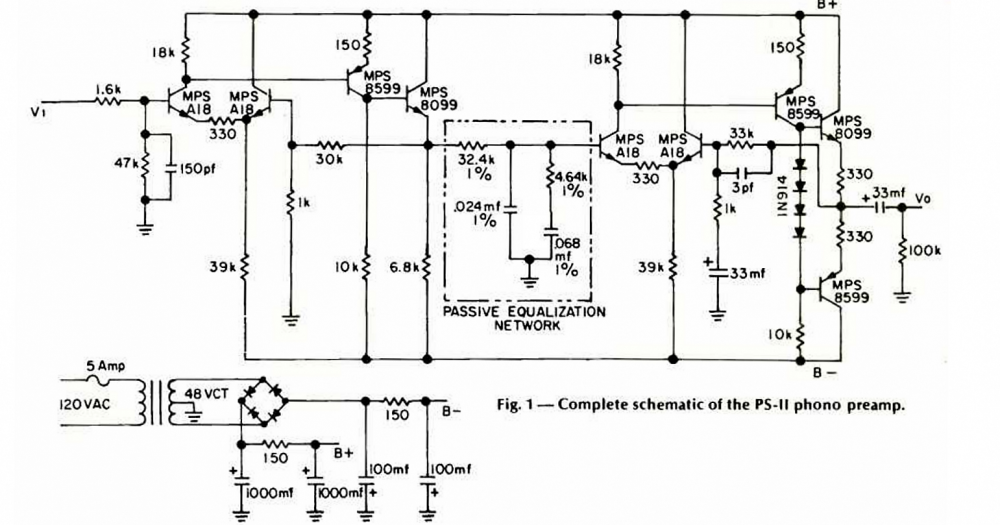

    PS Audio PS-2 ( середина 70-х годов ) . Тоже публиковался в книге Н.Сухова со товарищи . Пассивная коррекция . В России несколько мастеров почти серийно изготавливали свои клоны этого корректора для продажи . Оригинальная схема вот . Питание +/- 32 вольта .
  4. vs music

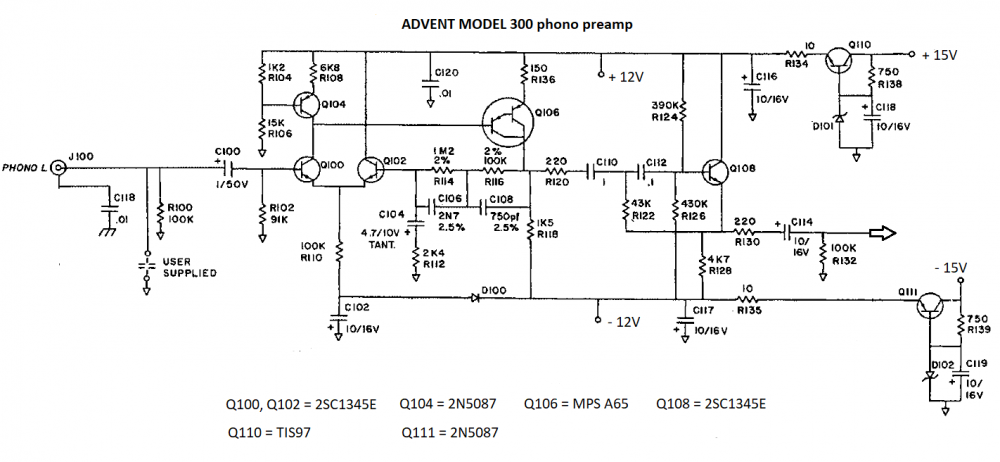

    Корректор из ресивера ADVENT 300 . В 80-х годах схема описывалась в книге Сухова , Байло и др. В 90-х годах я собирал такой корректор на макете . Он хорошо звучал . Вот оригинальная схема .
  5. vs music
    Большая часть популярных картриджей Шур 70-х годов - имели индуктивность в районе 700 мГн . Многие картриджи Ортофон - тоже ( серии F /FF/ VMS ) . Некоторые модели Эмпайр ( 2000-х серий и ряд других ) имели индуктивность 700-800 мГн . Было довольно много подобных картриджей ( не только у этих производителей ) ....А если внимательно почитать паспорта от картриджей Шур - то там можно увидеть , что производитель упоминал о нагрузке 47- 70 ком . Для некоторых моделей Эмпайр была четко указана нагрузка в 100 ком . Некоторые японские фирмы указывали нагрузку 50-100 ком для своих картриджей ....Я это тоже НЕ вчера выяснил , и очень давно пользуюсь такими переключателями в своих корректорах .... В 70-х годах выпускалось много моделей предов , где корректоры были оборудованы переключателями с диапазоном до 100 ком ( Накамичи , Ямаха , Виктор , Никко , Хитачи и пр. )
  6. vs music
    Мне ламповые корректоры не интересны . Как и микросхемные . Мои друзья пользуются ламповыми корректорами ( Cандерз и др .) , однако и германиевые я им тоже делал ( по их просьбе после прослушки моих экземпляров ) ...
  7. vs music
    Я пробовал разные варианты . И пришел к результату - что для картриджей с высокой индуктивностью лучше применять сопротивление входа 62-100 ком . Несколько моих корректоров имеют такой переключатель . Кабели на моих вертушках имеют емкость около 80 пф ( вместе с проводами в тонарме ) - я замерял это .
  8. vs music
    Номиналы резисторов , задающие режимы транзисторов - одинаковы в схеме Шур-61 и Телефункен -206 . Отличия - в номинале одного кондёра в цепи RIAA ( у Телека применялась другая коррекция - 50 мкс ) .... И Шур-61 еще имел переключение для микрофона и ленты , а 206-й Телефункен был просто корректором . А схема одна и та же , я сравнивал . Транзисторы у американцев ( 2N-508 ) были лучше , чем АС-122 у Телефункен . Но 508-е вряд ли удасться найти сейчас . А в более поздней версии Телефункен применял уже АС-150 - они сильно отличаются от АС-122 ( меньше шумы ) ... Этот корректор Телефункен применял в нескольких моделях ресиверов - V-101 / V-201 и др. ( там тоже уже стояли транзисторы АС-150 )
  9. vs music
    Почему я люблю бывать на западных форумах ( и на десятке из них я зареген ) ??? Потому что там - нет грызни между пользователями , никто никого не подкалывает( по пустякам ), и относятся друг к другу - терпимо ( хотя там присутствуют пользователи из разных стран ) .... А как попадаешь на форумы Отчизны - так начинается всякий выпендрёжь , и попытки ущемить соотечественника . Постоянно какие-то разборки ....Такой отечественный садо-мазо что ли ? .....?
  10. vs music
    Если вдруг у кого-то из форумчан есть схема от корректора Neumann PTS-11 - поделитесь схемой , плиз . Буду признателен . Вот такая коробочка .
  11. vs music
    Начинка Коры говорит сама за себя - изделие очень бюджетно по своей конструктивной реализации , но при этом имеет совсем не бюджетную цену ( даже для Англии ) . Вот и всё .... Для сравнения можно посмотреть корректоры Darlington Labs ( сравнимые по цене с Корой ) , и посмотреть тамошнюю реализацию ( есть фотографии плат у них на сайте ) . У Дарлингтон , кстати - корректоры тоже на полевиках с пассивной коррекцией ( и имеют довольно высокое питание ) . Правда - схемы своих корректоров Дарлингтон пока не публиковал .
  12. vs music
    МС-корректор NAIM ( плата корректора NA-323 - вставлялась в преды NAIM ) . Обратите внимание - транзистор Q1 нарисован , как один транзистор , но это 5 параллельных транзисторов ( см. фото платы ) . Каждый канал был собран на отдельной плате . Схему этого МС-корректора NAIM не менял десятилетиями , менялась только топология печатной платы . Были модификации под разные картриджи , они отличались номиналами некоторых резисторов и конденсаторов ( нагрузка картриджа ) . МС-корректоры по этой же схеме NAIM изготавливал для LINN в 80-х годах ( корректор Prefix - там оба канала были собраны на одной плате , и топология платы была другой ) .
  13. vs music
    я знаю сколько стоят некоторые комплектующие при покупке в Моузер и прочих конторах .... Но не думаю , что Никитин закупался в бутиках ( судя по корпусу корректора и разъемам ) .
  14. vs music
    У оригинальных корректоров Никитина и уровень цен - был несколько другой . А комплектующие тоже были не космические . Обычная версия Кора - стоила больше 300 англ. фунтов , а версия Лимитед Эдишн - стоила больше 700 фунтов .
  15. vs music
    Ну а сейчас-то , конечно - корректоро-строение сделало просто таки гигантский рывок в космос ? . Сразу видно серьезные денежные вливания в разработку и дизайн , с козырей пошли ....?
  16. vs music
    Описание на Тошибовский картридж на японском , я не переводил . Но схема самого корректора для них доступна на винил-энжин . И такой корректор я видел в продаже несколько лет назад .
  17. vs music
    Именно картридж . Он был показан на тонарме - традиционная вертушка , с открытым диском , и внешний вид картриджа тоже вполне традиционный ... Я не сделал закладку на их рекламу , поэтому не могу дать ссылку .... А про лазерную вертушку для винила я знаю . Она и выглядит по-другому , не как традиционная вертушка , а черный закрытый ящик ....
  18. vs music
    Это были опто-электрические картриджи ( кажется 2 -3 модели было таких ) . Они подключались к своему особому фоно-корректору ..... Сейчас какая-то современная фирма ( подзабыл название , видел их рекламу ) - тоже выпускает опто-электрический картридж , и ценник конечно - конский . Ну и реклама у них - типа прорыв в мире винила ? ....Я когда почитал ту рекламку - сразу вспомнил о Тошибе 70-х годов ....Вот ссылка на один из таких Тошибовских картриджей https://www.vinylengine.com/library/toshiba/c-100.shtml . И вот фоно-корректор для них - https://www.vinylengine.com/library/toshiba/sz-1.shtml
  19. vs music
    61-й Шур и Телефункен ТВ-206 были собраны по одной схеме . Но американцы сделали коррекцию RIAA ( и применили свои американские транзисторы ) . А Телефункен применил коррекцию TELDEC и транзисторы были АС-122 ( впоследствии их заменили на более качественные АС-150 ) . У меня есть собранный клон ТВ-206 ( на транзисторах АС-122 ) - он очень приятно звучит . Я добавил 3-й каскад , и стабилизатор питания на германцах ( коррекцию , конечно - сделал RIAA ) . Оригинальная схема 206-го Телефункена .
  20. vs music
    Несколько лет назад я собирал клон корректора Телефункен TV-212 ( он же Perpetuum Ebner TV-212 ) . Он по схеме схож с 46-м Дюалом . Я применял оригинальные транзисторы ВС-149 ( тех 70-х годов ) , коррекцию делал на слюдяных КСО . Но добавлял 3-й транзисторный каскад для уменьшения выходного сопротивления . И питание делал - от транзисторного стабилизатора . Звучал кремниевый Телефункен хорошо . Вот его схема ( оригинальная , без 3-го каскада ) . И фото моего экземпляра с 3-м каскадом .
  21. vs music
    Не происходило увеличения шумов - хоть сколько-нибудь заметного при воспроизведении пластинки .
  22. vs music
    По моему личному опыту - входное сопротивление заметно влияет на картриджах с высокой индуктивностью обмоток - 700-800 мГн и больше . А таких картриджей было довольно много - среди Эмпайров , Ортофонов , Шур и других . Уменьшение входного сопротивления ( до 33ком например ) может помочь немножко срезать ВЧ у слишком звонких картриджей . Мне доводилось пользоваться предом Виктор -3030 , там тоже был переключатель входного сопротивления - это было заметно на слух .
  23. vs music
    В некоторых из моих корректоров есть настройки емкости и сопротивления . Мне случается пользоваться картриджами с высокой индуктивностью ( требуется более высокое входное сопротивление ) .
  24. vs music
    Не Вы один так делали . Это делали и в заводских изделиях - например в некоторых картриджах Тошиба 70-х годов стояли опто-транзисторы ( картридж был монолитной конструкции с шелом ) .
  25. vs music
    Вообще-то эта тема - о транзисторных корректорах . Из тех схем , что я показал здесь - были и схемы транзисторных устройств с пассивными цепями коррекции ..... П.С. Ну а ежели Вы хотите меня как-то поддеть - то Вы совершенно зря тратите на это своё время ?.
×
×
