Эти дохлые МС не для ТДС-5 с их 80 ом и низкой чувствительностью.
-

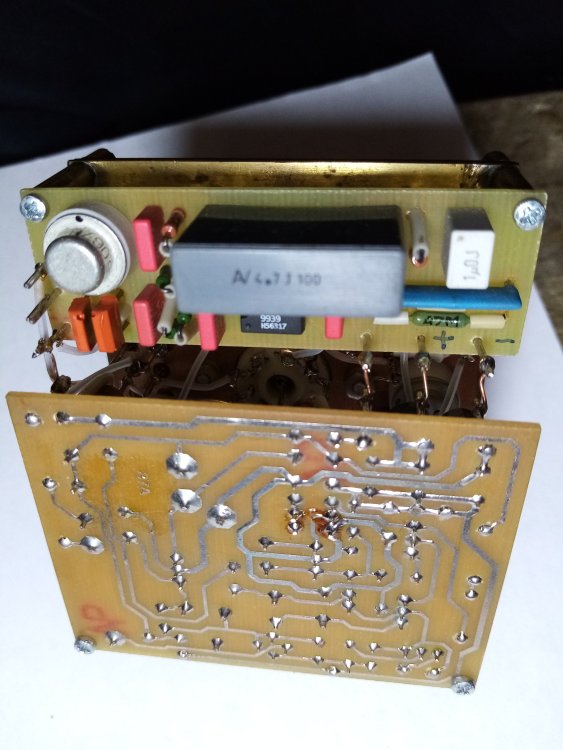

Не лампа, но всеже... Для усилителя в деку (контрольного) хотелось бы несложный и качественный усилитель. Ламповый усилитель (в этот раз) было делать не к месту, перебрал всякие усилители на микросхемах (применительно к ТДС - 5 или 15) и все они не нравись... Потом нашел в коробке TDA1516, первел ее в кл. "А" - просто замкнув выход микросхемы на землю через резистор 120 ом 1 вт. Звучит отлично! И измеряется кстати тоже хорошо. Схема из даташита, нужно только резистор этот добавить.
-
Ваистину для худа эта идея гениальна! Свет горит - ток покоя 2 А, спать пора, свет тушим, громкость убавляем, и тут ток покоя "пропорцианально" уменьшается.
- 786 replies
-
- 1
-
-
- усилитель
- транзисторы
-
(and 1 more)
Tagged with:
-
Спасибо! Но разводка сейчас это как игра в "пятнашки", это увы уже не шахматы... Я раньше все рисовал на диаграмной ленте (сетка 2,5 мм) а дальше ресфедером, как обычно... Сейчас лут, но это костыли - голове то легче, но и навыки теряются... Те, что нужны в шахматах, когда в уме держишь всю "партию".
-
-
Это как пример генератора тока в нагрузке, еще и с ПОС на вч :)
-

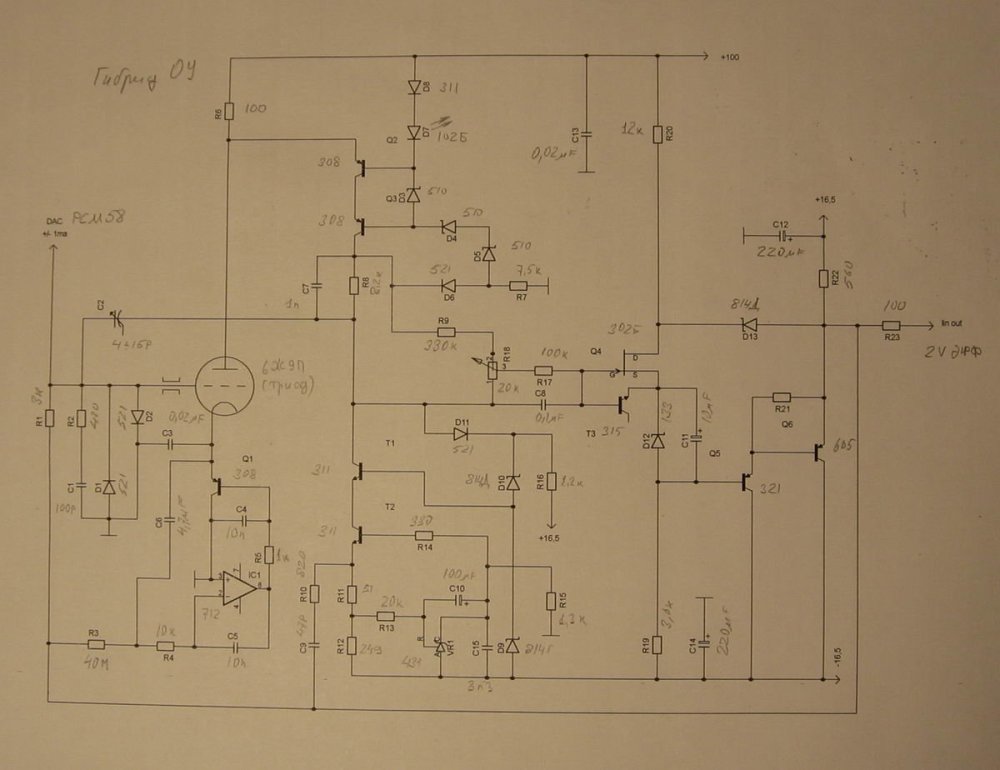

Вот пример гибридного ОУ со сломаным каскодом. Для СД плеера - преобразователь ток/напряжение. Кажется удалось вытянуть 50 дб на 100 кгц. Лампа 6Ж9П в тиоде.
-
Я что то не могу понять про эти два миллиона. Откуда они там взялись? Усиление равно крутизне пентода умноженой на внутренее сопротивление генератора тока. Можно вытянуть с трудом внутренее сопротивление генератора тока под 1 мом. Но для 6ж1б это всего то ок 70 дб усиления. Может быть здесь имело место ПОС образованная отрицательным сопротивлением за счет седла динатроного эффекта? Я в ломаном каскоде из лампы типа "дробь" с 5 ма/в (далее в нем уже транзисторы) получал 50 дб, при б м внятном сопротивлении генератора тока в несколько сотен ком. Конечно на выходе повторитель типа шиклаи...
-
О "Бабочке" от Валентина
AlexKorotov replied to Valentin's topic in Alternative sources of information
У этой конструкции нет ни каких преимуществ, которые имеют хорошие планары типа статиков или изодинамики / магнепанов, все здесь плохо - мотор отдельно от излучателя и масса ни уменьшилась. -
Кажется сверхминиатютные типа 1ж38б с крашенным колпачком? Три или четыре лампы в комплекте снаряда - триод, пентод и тиратрон. Я купил немного, для коллекци. Видел в сети на них и гитарные примочки делают и проч.... Работают гораздо дольше, чем указано в справочнике.
-
И стрелки в этом техниксе тоже были вялые.
-
-
Нету там демпфера (кмк) , там сама длинная стрелка и слабая пружинп не даст ему быстро двигаться. Но это дело вкуса, кому может и нравится мельтешение стрелок, а мне так нет.
-

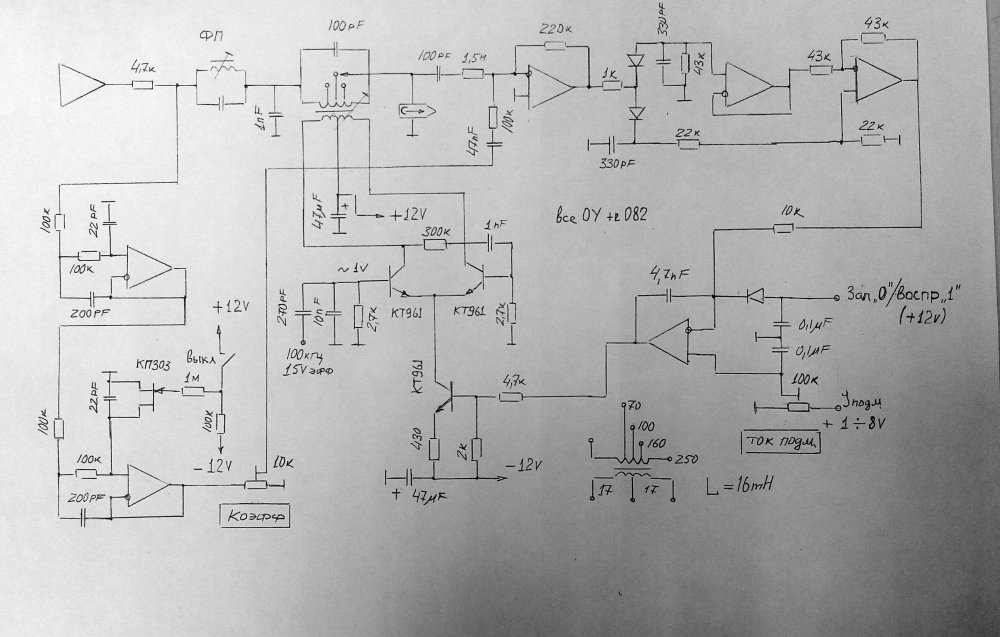

Левый верхний усилитель (треугольник) - это усилитель записи. Фильтр-пробка (тоже штатная). Это очередная схема динамического подмагничивания, я все время в нем что-то улучшаю. Здесь два раздельных канала на входе. Подмагничивание попадает на вход сумматора напрямую, а вч звуковые частоты через фильтр 4 порядка на двух ОУ. Это дает возможность отключать второй канал и схема работает как управляемый стабилизатор тока подмагничивания. Отсутствие взвешивающего фильтра позволяет выбирать любой "коэффициэнт" для тока записи. Видимо когда Н. Сухов набирал статистику по головкам, ему такие "странные" головки требующие коэффициэнта более 3-х не попадались. Зато я последнее время часто на такие головки попадаю :) Двухполупериодный детектор снижает уровень комбинационных частот в петле регулирования. Ток записи проходит через повышающий трансформатор, при этом ток подмагничивания эффективно блокируется конденсатором в 1 нф, что дополнительно снижает уровень ВЧ подмагничивания на выходе фильтр-пробки. Выбрана большая добротность контура повышающего ВЧ трансформатора, что дает менее 50 дб гармоник ВЧ подмагничивания. Вообщем хорошо схема работает, рекомендую.
-
-
В этой серии 80Х все оптимизировано по тепловому расширению. Когда их начали модернизировать в корпус ТО3, - пошло много брака. Из чего пластинка под кристалом не помню, а спаяно все сплавом золото/германий. Сейчас от завода осталась одно треть, (корпуса завода в виде трехлучевой звезды) делают полевые транзисторы, по словам знакомого говнище типа IRF. за дурные деньги для вояк. Проходил мимо год назад, заглядывал в дыры в заборе.
- 786 replies
-
- 1
-
-
- усилитель
- транзисторы
-
(and 1 more)
Tagged with:
-
Как в симулятор поместить нелинейность сердечника головки? Если хочется это самое насыщение посмотреть, то самое простое - это унифицированный трансформатор типа ТОТ 35, или 11. Давно это было, точно уже и не помню. Можно и две головки лоб в лоб совместить зазорами, я пробовал кенон 2332 (их много было у меня). Нужно будет усилить выход, т к такой составной "трансформатор" сильно сигнал ослабляет. В ту пору у меня был самодельный измеритель искажений, с минимальным входным уровнем достаточным для калибровки ок. 20 мв... Пермалой и феррит себя одинаково ведут. Сендаст и аморф гораздо лучше.
-
Резистор токостабилизирующий забыли. В он деноне 4,7 ком. Для сендаста это может и ни чего, но пермалой с ферритом требуют гораздо меньших значений. Это действительно отдельная тема. В тике было 47 ом + дроссель с низким сопротивлением ок. 200 мг. В сумме это было менее полутора ком на 1 кгц., но там и голова была универсальная 120 мг. Низкое выходное сопротивление позволяет отодвинуть насыщение сердечника. Я про это в РХ писал лет 20 назад.
-
Нужно вовремя остановиться. Иногда. Предыдущий teac с большим количеством схемных решений как то мимо прошел. Там усилитель записи был в отличии от этого денона просто шедевр. Много вы видели УЗ с пассивной коррекцией и низким выходным сопротивлением? Что можно требовать от классической схемы на одном ОУ? Сделаю переходник, поставлю туда ад826 :)
-
А что посмотреть? Интермоды? Анализатор спектра есть.
-
На выход смысла нет, вот на вход - стоит, ОУ не очень быстрый. Я думаю, как туда САДП пристроить. Ни как со схемой не решу. Думаю использовать сумматор на инв. ОУ, на него отдельно завести ВЧП, и туда же через ФВЧ выход усилителя записи (звуковые частоты ЗЧ). Будет удобно регулировать соотношение ВЧП/ЗЧ, отключая канал ЗЧ, можно отключать САДП. Примерно так...
-
Нет, на выход не нужно - на вход думаю ФП поставить, в одном канале 30 мв. подмагничивания...
-
Зафлудили тему :) Приду домой сниму томь404 и и воронежь 401 - эти два похоже самые ранние из отечественных кассетников.
-
120 с 8 ноги (строб), 3180 с 6 ноги - выход ОУ с низким сопротивлением.
-
Выход стробирования у 3140 - C-R- эмиттер транзистора.
