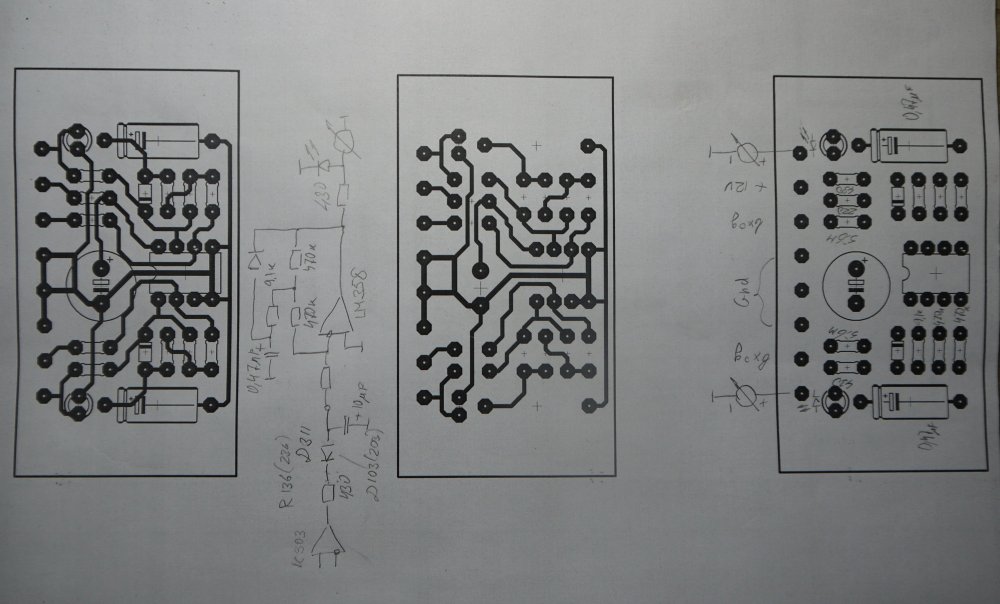

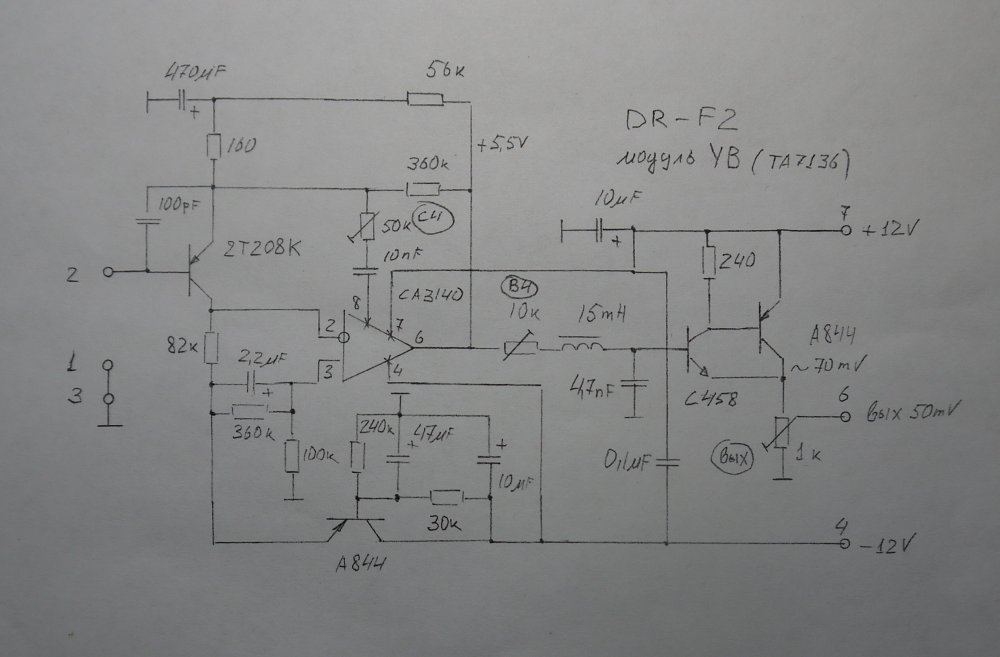

Вот в этй на первый взгляд обычной схеме, вы все не увидели главного. Сухов еще в статье о винил-корректоре про это писал... Для снижения динамических искажений берем не выход ОУ,( как это делается обычно) а используем выход у которого внутреннее сопротивление стремится к бесконечности. Получаем корр. цепь включенную последовательно с генератором тока. Ток через корр. цепь будет постоянной величины, что и создаёт ООС с постояноой величиной. Можно с другой стороны об"яснить - цепь коррекции нагружает второй каскад таким образом, что это почти пассивная коррекция, как у пентода в аноде. И в самом деле при переключении этой корр. цепи к выходу ОУ получается" механический" утомляющий- рваный звук. На первый взгляд может быть и привлекательный, кажущийся очень динамичным, мри этот еще и резким. Поэтому нужен ОУ с выходом от второго каскада - усилителя напряжения. Этот выход есть у многих ОУ с внешней коррекцией. У 3140 этот вывод нужен для стробирования (включения) этого ОУ. Тут он и пригодился в другом качестве.

Вместо 3140 можно нашу 157уд2 поставить. У нее вывод коррекции, он же выход второго каскада для миллер. коррекции. Останавливает то, что глючные эти 157уд2 попадаются.

Должна быть гантелька. Фона нет, не слышно во всяком случае. Она мелкая, такая мелочь фон плохо ловит, да и уровень там уже 70 мв при 0 дб.

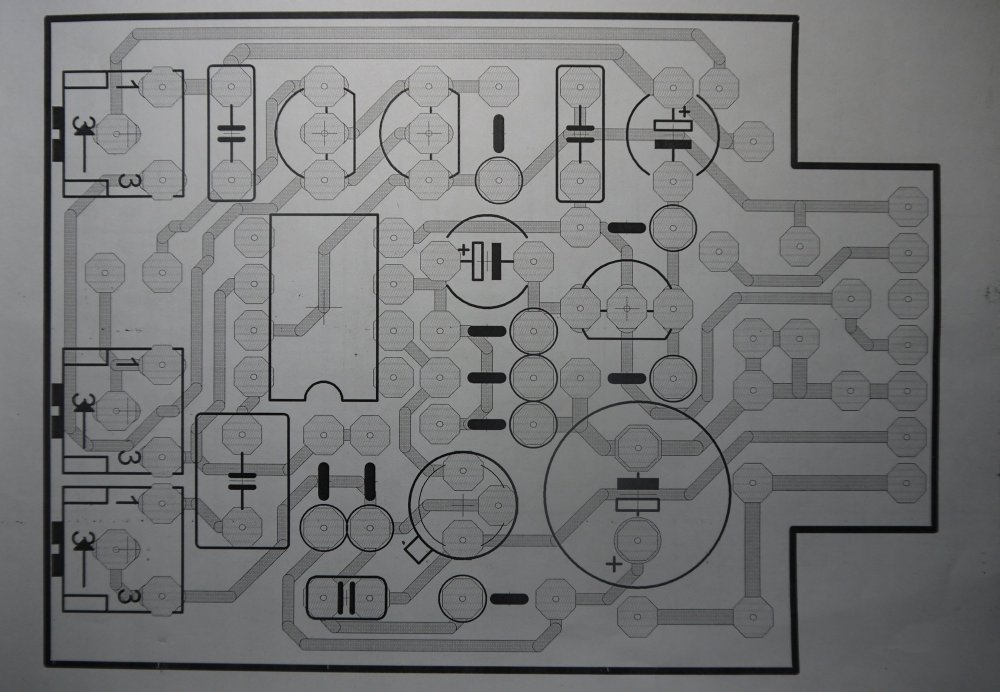

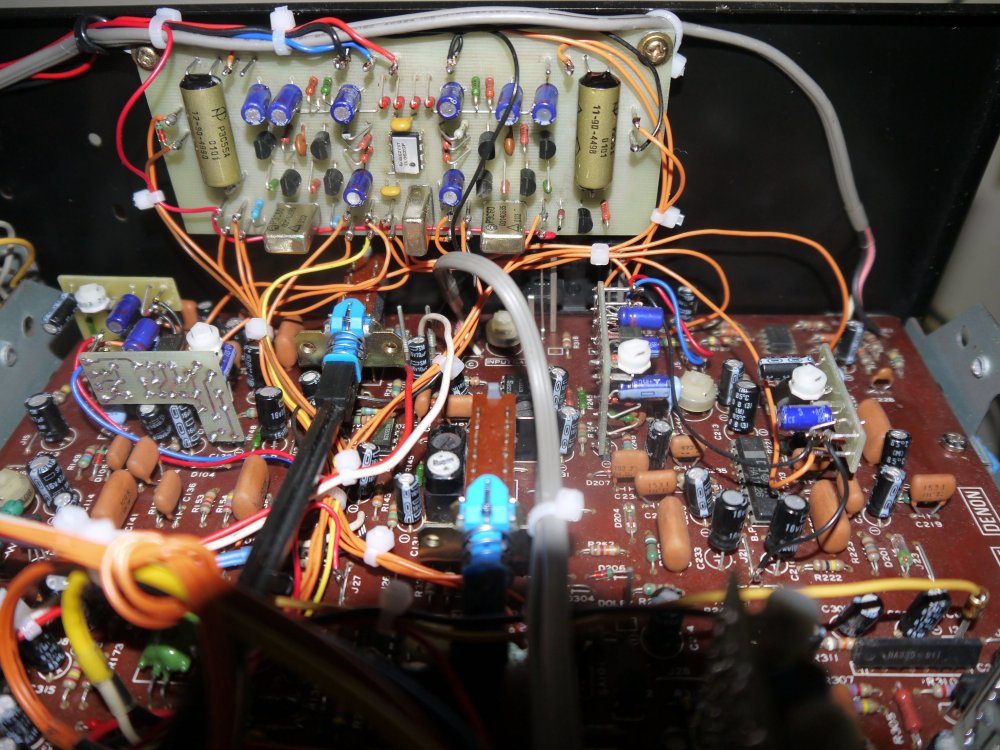

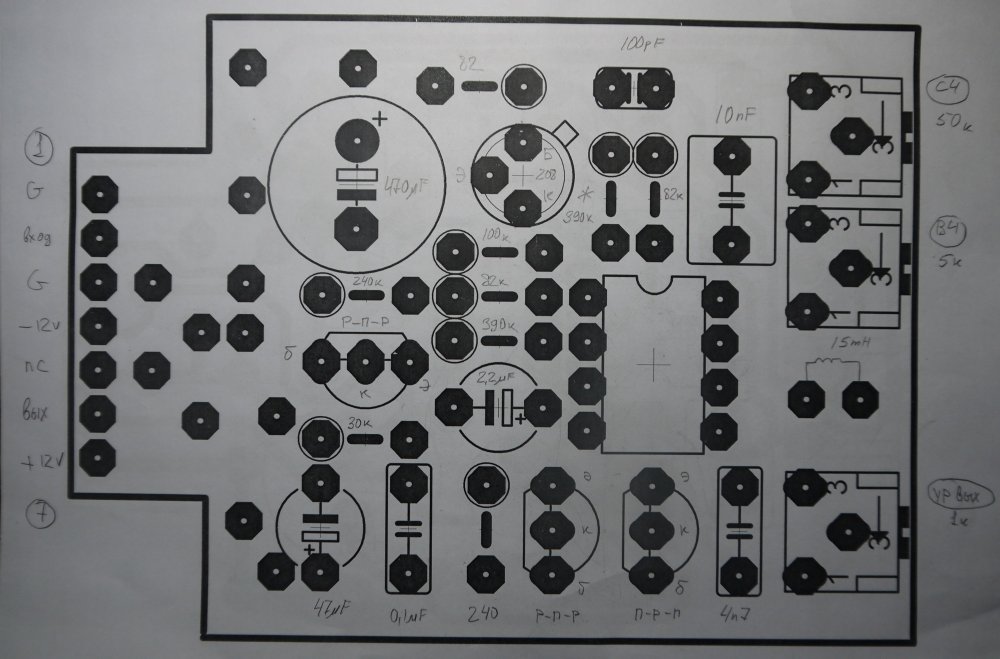

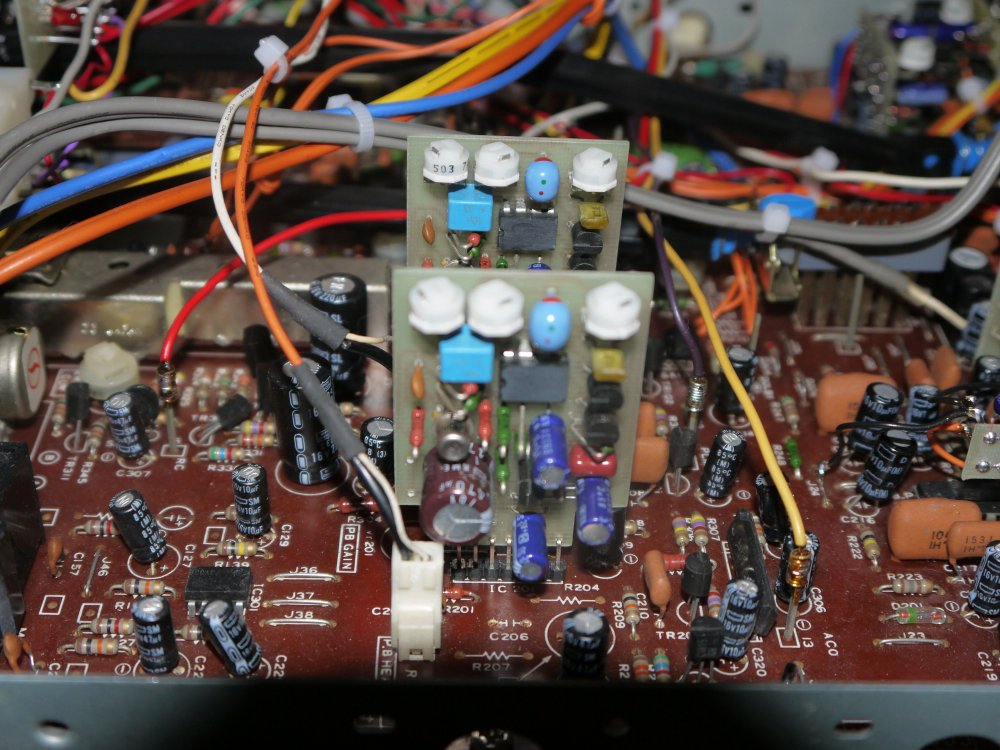

Голова там изначально хорошая была... Только похоже от-гнила внутри, сопротивление стало неприлично большим :) А потом, еще и УВ шуметь начал с прогревом (один канал). Этот магнитофонный хлам покупался как нерабочий, таковым и оказался. Поэтому был установлен сендаст+сендаст, переделан УВ (модуль вместо мс.), обход долби, продифференцирован и буферизирован индикатор. С УЗ пришлось повозиться, Т-мостом вырезано ок 3 дб в районе 1 - 3 кгц (эти подробности думаю мало интересны). УВ - тот самый, который с коррекцией со второго каскада ОУ (токовая ООС постоянной глубины). Звучит очень мягко, можно долго слушать эту реализацию.

Во втором посте.

Я вместо динамометрической кассеты использовал граммометр или динамометр с роликом (от кассеты), который размещал в том окне, где была гз/гв. Мне нужно было имено там контролировать силу.

Сони так делала, это был как бы "антишумовой" ролик :) который если был бы рядом с гз/гу - то задумка хороша, но рядом его по понятной причине не разместить.

Я имел ввиду известный тест, когда из кассеты вытягивают петлю ленты и в рабочем состоянии она должна обратно в тянуться за несколько секунд. Со временем это натяжение между ведущими валами часто бывает излишним и ленту начинает мотать по валу и жевать ее край. В целом одновальная механика более стабильна, а вч этот денон по уровню - 20 дб пишет и 20 кгц на первом типе. Я начал делать первый вариант стабилизатора натяжения когда увидел недопустимый пам на вч.

Подушечка отводится вверх - в первом посте есть фото. Так лучше.

Этот тормозной барабан я сам из капролона выточил, изначально левый и правый узлы одинаковы.

Потому, что он стабильнее работает. Я могу изменять силу с которой лента к головке прилегает от 20 до 40 гр., и она неизменна в начале/конце кассеты.

С трудом создал архив с видео в ZIP-е, где видно как рычаги двигаются. Это уже третья моя конструкция, если что... VIDEO.zip

Изначально тема была о переделке узла, который не работал в серийном магнитофоне. Стабилизатор натяжения. Такие узлы были в катушечных магнитофонах, видео камерах/магнитофонах, и даже в стриммерах. Простой механический стабилизатор натяжения, который отлично работает и очевидно не применялся в кассетных магнитофонах по причине "и так сойдет, в кассете есть лентоприжим". Все эти узлы подтормаживания с пружинками на подающем узле или закрытый тракт создают некоторое натяжение, но какое? Пружинки с фетром в подающем узле дают разное натяжение в начале и конце кассеты. Закрытый тракт создает некоторое натяжение, которое контролировать в принципе не возможно (проверка на выбор петли ленты за несколько секунд). Если что, накамича у меня есть, не стоит про нее... Тема о том, что можно и самому что то сделать из всякого (@). Пружинку в фрикционе я оставил, с нею петля ленты при перемотке меньше.

В этом серии магнитофонов была заявлена система стабилизации натяжения. Она состояла из двух рычагов, длинный рычаг (№1) с пластиковым наконечником заходил в малое окно кассеты - это был датчик. Второй рычаг (№2) был связан с первым, на нем была закреплена стирающая голова. Таким образом, второй рычаг двигался вместе со стирающей головой и выполнял роль тормоза. Торможение осуществлялось за счет зажима ленты между неподвижным штырем с фетровой полоской и стирающей головкой. Вот такая была задумка у создателей этого механизма. Лентоприжим в кассете прижимает ленту с усилием от 10 до 30 гр к головке записи/воспроизведения. Лентоприжим в этом механизме не отводился от головки, при этом тот узел, что был описан выше еще добавлял что то к общему усилию. Зачем? Пружина которая прижимала стирающую головку к фертовому тормозу давала усилие от 10 до 30 гр. , площадь трения в этом узле была ок 10 мм. кв. Хорошо полированная лента в нем проходила без особых усилий, что недостаточно для того, что бы воздействовать на рычаг №1 и он все время оставался неподвижным. Кроме того, пластиковый наконечник, который заходил в кассету был слишком коротким, а это означает, что вектор силы приложенный к нему так же мал (лента его не выталкивала из кассеты). После переделки (фото до переделки я не делал) площадь трения в тормозном узле составляет 250 кв мм, усилие приведенное к рычагу №1 составляет 30 - 40 гр, лентоприжим отводится от головки, все рычаги двигаются и занимают разное положение в зависимости от количества ленты на подающем узле. 149108557_DR-F2.pdf

Переделка механизма. Тот стабилизатор натяжения ленты, который был в этом модельном ряду не работал. Зачем же его делали? Загадка :)

Для "фона" у меня полочники, худ 1969 и около 10 разных источников. 5 СД, винил, и 5 дек. Как все это соединять оперативно? Взял я коммутационное поле, на подобии того, что в Л3-3 применяется, припаял к нему провода с "тюльпанами" - и вся проблема. Как хочешь можно все соеденить, только штырьки втыкай ;) Я провода не "отслушиваю", если что ;)

С точки зрения теории вопрос - почему такое разделение после P_N_P транзистора? ООС по одной цепи, а повторитель по второй? Что это дает? Можно было бы сразу с первого повторителя, что с источником тока в нагрузке снимать в петлю ООС и на выход одновременно.

Коррами я особо не увлечен, сделал может с десяток, но закономерность, что нужен ток через активный элемент + ток через корр. цепь явно слышна даже в магнитофоне! Две моих лучших деки имеют LR коррекцию, причем СЧ и ВЧ "огибают" дроссель коррекции через Т - образный делитель из резисторов достаточно малого сопротивления. И в корректорах для винила тоже была заметна муть создаваемая "горизонтальным" резистором большого сопротивления.

Везде - левый внизу. Почему продавец пишет про 4 шт я не знаю, я купил десятка два. И потом еще оставались. На что годятся - Вам решать, я из них делал повышающие после ЦАПа 1:6 и понижающие для ус-ля записи (для согласования с головкой записи). Толщина пластин видна на фото, даже в сравнении с остальными. Это была стойка ИКМ, из оборудования АТС.

Они с коричневым оттенком, там пленка что ли... Лак может быть? Могу фото сделать получше. Мне их по 2 шт с каждого района приносили раз в год. А потом я их на "мешке" увидел и купил "про запас" изрядно :)

У меня был С1-4, с открытым входом, греть нужно было час, пока устаканится. Потом там что то пробилось в БП, в трансформаторе... 24 кг - отнес на помойку, вместе с кучей запасных ламп и трубою.

Да, они изначально балансные, со всеми экранами и проч.

Толстый и плохой пемалой, такой в усилителях для телеметриии был, да в приборах измерительных типа тестеров. Я несколько лет назад купил много тр-ров от телефонии, ИКМ (причем продавец не знает, чтто это пермалой!, я ему говорить не стал :))). https://meshok.net/item/256015500_Трансформатор_сигнальный_от_аппаратуры_связи_СССР Те, что в левом нижнем углу! СупеР!

В нашем подъезде один из последних НАМов оказалось живет. Я еще в том году боролся с возбудом в усилителе воспроизведения. Оказалось, что зря. Не в моей схеме дело было. Он там что то намудрил с заземлением, в итоге В3-38 на пределе 1В без кабеля показывал 300 мв. Моторчик в шарпаке, на котором я для терапевтических целей слушаю классику начал блудить скоростью. Я даже его заменил... Мы решили, что если он мне мешает - я ему звоню, и он переносит связи на ночь. Я уже был как то в такой ситуации (лет 30 назад), сделал искровой передатчик, после этого тоже как то удалось договорится. Забавно, что приемник у него стоит за городом, связь с приемником через комп т.к. городе уже ни чего не слышно - помехи. А передатчик здесь, антенна на крыше. Чего ради это все??? В фидо читал случай, бабка вызывала СЭС и ментов - лампа дневного света горит не включенная в розетку, шерсть на коте дыбом встает :) Думали как обычно - бабка чокнутая, оказалось, что наверху НАМ без нормального заземления, с передатчиком в киловат.

Эти трансы от микроволновок НАМы пытались в ламповые усилители мощности приспособить... Как я понял, ни чего у них путного не вышло...
