  1. AlexKorotov

    TEAC V5

    На кусок сервис-мануала (со схемой ДБХ) в виде скана в первом архиве можно посмотреть, тот что на яндекс-диске. Несмотря на то, что все настроено, использовать этот ДБХ не хочется... А на фото - это плата сверху, самая большая, из коричневого гетинакса. Из за этих СШП пришлось все уровни линейного выхода к опорным уровням родных СШП устанавливать, что несколько ограничило возможный потенциал, ибо я замечал, что с высоким уровнем линейного выхода как то лучше все звучит.
  2. AlexKorotov

    TEAC V5

    Кто они? Там от того, что было, только DBX остался, долби Б, управление ЛПМ и корпус. Что то подобное SSM у меня штучно есть, но здесь удалось обойтись старой, проверенной схемой.
  3. AlexKorotov

    TEAC V5

    Уровень ВЧ по индикатору при воспроизведении видно, что ограничился, на слух немного меньше энергии на ВЧ, но главное нет сибилянтов! Больше ни каких признаков работы не заметно.
  4. AlexKorotov

    TEAC V5

    Кроме простоты достоинств у этих схем нет. Я пробовал разные диоды, даже селен и светодиоды, с ними искажения меньше. А у меня сразе менее 0,1 %, если управляемый усилитель экранировать получше, то искажения раза в два еще снизить можно.
  5. AlexKorotov

    TEAC V5

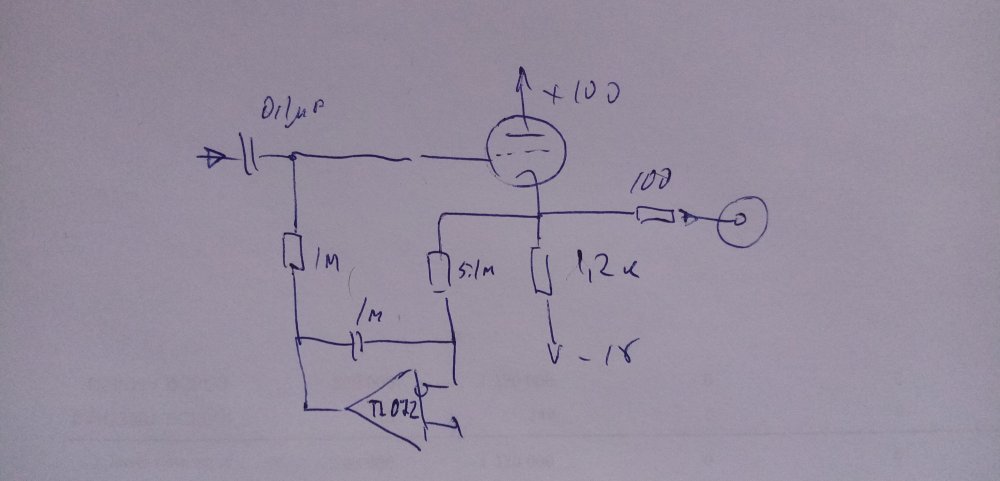

    Продолжу здесь и перенесу сюда ссылку на первый архив: https://disk.yandex.ru/d/bwoXWtlntJVHDA Продолжение. Мотор, ВЧ лимитер, индикатор уровня ВЧ. Мотор хотелось получше, с прямым приводом мне показалось долгая переделка будет, поставил без коллекторник , с тахо на магниторезисте 120 имп/оборот. Пришлось перемотать, ибо на ХХ ходу много потреблял. Индикатор ВЧ - полезная штука, я ранее в акай жх 9 такую ставил, взвешивающий фильтр позволяет показывать возможную перегрузку на ВЧ. Но хотелось ее совсем предотвратить, и я сделал лимитер, он включен на входе усилителя записи, и как оказалось нужная штука, при этом достаточно прозрачная для сигнала как во включенном, так и в выключенном режиме (всего один небольшой резистор в цепи сигнала). Осталось еще немного места, может быть калибратор поместится... И все. Если что, у меня есть пара BX300, один после ихнего сервиса (куплен на старом АП у Сергея Z), второй я восстановил из хлама. И оба они не конкуренты этому ТИКу, но и ТИК тоже не совершенство, ибо проигрывает лампе вчистую. Но в целом получилось хорошо, я доволен. V5-1.pdf
  6. У меня в этой теме (фото выше) тоже войлок. Кажется б.м. нормально...
  7. Не, в банке ее не было. Телеграфные каналы шифровали чем то вроде калькулятора (по внешнему виду), код там не менялся лет 20.
  8. Я недавно штук 500 лампочек от часов наручных купил, на 1,5 вольта х 20 ма. При 200 мв уже перегиб ВАХ, теперь можно генераторов наделать :) Или может быть экспандеров каких нибудь... Например в ус-ль для наушников.
  9. Разобрал и наделал фото. Сам прибор и два моих раб. места.
  10. Тот, что у меня совсем другой. Постараюсь выложить фото начинки. Схему не ищите.
  11. Насколько я помню, там ни каких ПЗУ нет. Все на логике, оперов кучка, блок питания линейный, и синхра получается как я понял от опорной 315 гц. Есть небольшая зависимость стабильности от уровня входного сигнала. От документации я бы не отказался... Если что :)

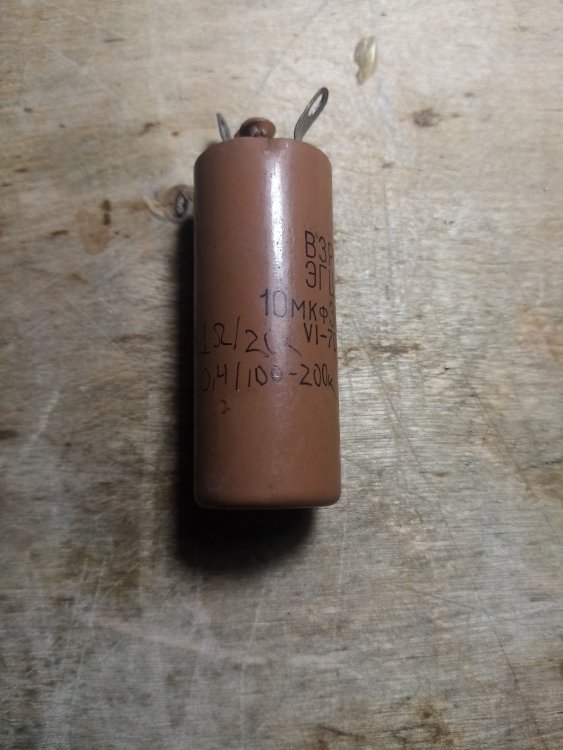

  12. Я понял, что он производства "Луча" по кнопке от катушечной 203 ноты :) Светодиоды только в нем и электролиты заменил, хороший приборчик, но для скорой оценки АЧХ я использую пару генераторов "на биениях", один из них старая Тесла - весь звуковой диапазон в логарифме, одной ручкой за 6 оборотов.
  13. А у меня есть куда более интересная штука :) На нашем ламповом заводе, чего только не делали, и лампы, и транзисторы, и гибриды, и лазеры, и радиостанции... И магнитофоны. И настраивали их этой штукой (генератор пакетов импульсов), похоже это от того же "Луча" наследство. Когда то мне их предлагали в большом количестве, жаль купил только один. У меня был уже свой, самодельный, тоже неплохой, можно было и 3-ю гармонику измерять, и шумы взвешенные. Свой подарил, а этот все работает, удобная штука, постоянно пользуюсь для настройки магнитофонов. Самое в нем ценное, это узел синхронизации, пачка стоит на экране осциллографа достаточно стабильно.
  14. Мне в этих очках с козырьком не удобно, наверное расстояние между зрачками не совпало, а ведь это очень важно. Остаются только обычные очки, от +1.5; +2,5; +4 - угол зрения больше, меньше глаза устают. Или МБС - 1, но его к полке над столом крепить нужно, штатив собирать, хорошо, что не часто приходится это делать... Макетка оставляет ощущение недоделанности, я так не могу.
  15. Зрение уже не то, что бы на СМД что то делать постоянно. Только когда нужно что то втиснуть в ограниченный габарит, тогда делаю. А что либо карманное "от батареек" меня интересовало только в детстве :) Да и платы мои - только ЛУТ, т.к. всегда хочется уложится в неделю от идеи до законченной платы. А ЛУТом в одном слое, особенной плотности с СМД не получишь...
  16. Для индикаторов есть микросхема BA6138 - два канала 40 дб с логарифмированием. Она может и напрямую на стрелки работать, но лучше все же продифференцировать ее выход, иначе будет как в техниксах, вялые колыхания, не дающие ни какой полезной информации. Я выложу опять схему индикатора кассетного магнитофона, что сделал недавно, уберите только схему антилогарифма на входе (встречно-параллельные диоды на входе BA6138 нужно заменить перемычкой). Мне пришлось использовать уже готовые шкалы индикаторов, поэтому все, что ниже - 25 дб обрезается этой цепью. Красный светодиод работает как стабилитрон, ограничивая напряжение на индикаторе при перегрузке, т.е. он внутри аппарата.
  17. Может быть нужно было большее усилие приложить? Вдруг тугой попался. У них сначала точный начинает работать, а когда поворот доходит до ограничителя, грубый подключается. У наших деталей одно достоинство - некоторые делали не считая себестоимость, но в итоге часто получалось много брака. Резистор ваш мог быть с заклиненным механизмом... Представляю какую $рань сейчас делают, ибо ...
  18. Как обычно, там и схема снизу (возле выводов бывает), всего три вывода, как и у самого простого.
  19. Он трехконтактный. Два контачат с первым резистором, и подключены к крайним выводам второго. Таким образом получается примерно два оборота, один грубо и один точно. Примерно такой верньер был в немецких приемниках.
  20. Есть такие СП5-35, у них схема из двух резисторов внутри, как раз для таких схем как БП.
  21. Я кстати года три назад чинил свой С6-5, еще ручной измеритель нелинейных искажений, и поставил туда на баланс ППМЛ-И. Ибо баланс моста настраивать там несмотря на сдвоенность СП30 невыносимо - тот же нестабильный контакт. Поставил их пару, грубо/точно. В начале была цель переделать входной усилитель, вывести с него сигнал наружу для анализатора спектра, но потом еще и резисторы эти заменил, а на последок в режекторном усилителе попробовал разные транзисторы, для минимизации шума. Накопилось всякого импорта уже прилично, выиграл как и следовало ожидать наш 2Т208. Отлично получилось!
  22. А мне они не нравились тем, что если ось пошевелить, то сопротивление контакта меняется. С5 есть малогабаритные, типа тех же ПТП, хороши, но нет отвода от середины - ТК не сделать нормально.
  23. Я как то влияние этой индуктивности не заметил, думаю для 10 ком это будет не важно. Самое большее, что я видел 47 ком, у меня только один есть... Огромный! Кажется что то в нем возможно сломано, т к он достался вскрытым. Сейчас их уже не найти, все на палладий переломали. У Алексея в барахолке бывают много-оборотники от самописцев, тоже вариант. Всяко лучше чем ППБ, где контакты не годятся для малых токов.
  24. Я эти из авионики ТПТ и проч. применял - отличные резисторы, очень прозрачные. Есть отвод от середины, можно псевдо логарифм сделать без костылей с изменением входного сопротивления. Очень прозрачные,
  25. Да, кажется три захода. Это от накопителя (болгарского) на "блинах", узел перемещения головки.. Что то ок. 10мм на один оборот винта.
×
×
